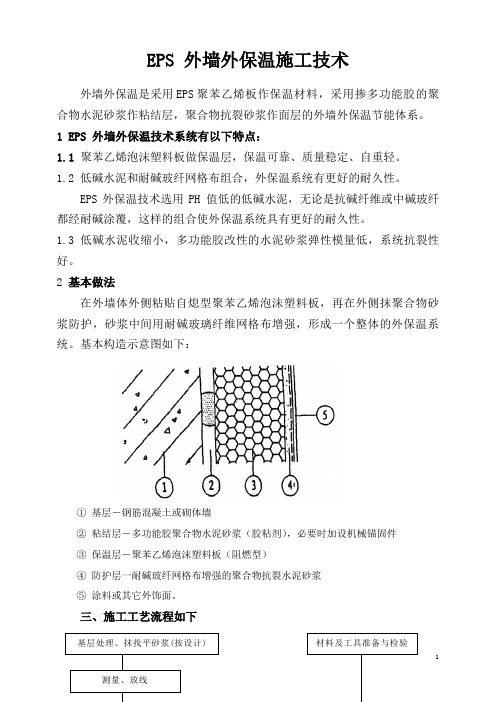

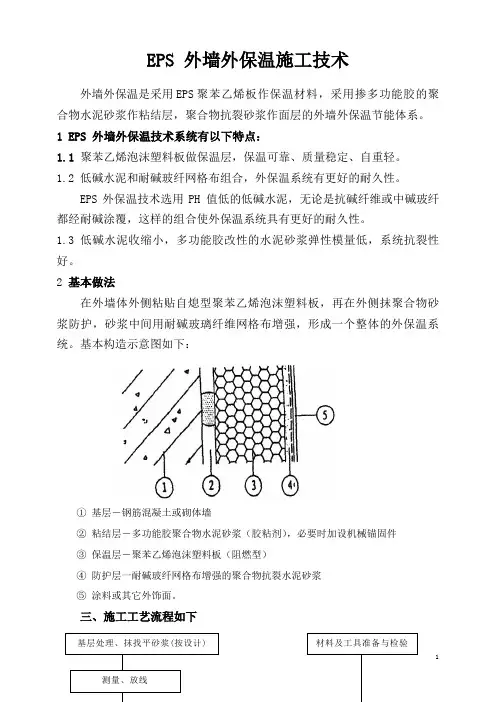

EPS 外墙外保温施工技术外墙外保温是采用EPS 聚苯乙烯板作保温材料，采用掺多功能胶的聚合物水泥砂浆作粘结层，聚合物抗裂砂浆作面层的外墙外保温节能体系。
1 EPS 外墙外保温技术系统有以下特点：1.1 聚苯乙烯泡沫塑料板做保温层，保温可靠、质量稳定、自重轻。
1.2 低碱水泥和耐碱玻纤网格布组合，外保温系统有更好的耐久性。
EPS外保温技术选用PH 值低的低碱水泥，无论是抗碱纤维或中碱玻纤都经耐碱涂覆，这样的组合使外保温系统具有更好的耐久性。
1.3 低碱水泥收缩小，多功能胶改性的水泥砂浆弹性模量低，系统抗裂性好。
2 基本做法在外墙体外侧粘贴自熄型聚苯乙烯泡沫塑料板，再在外侧抹聚合物砂浆防护，砂浆中间用耐碱玻璃纤维网格布增强，形成一个整体的外保温系统。
基本构造示意图如下：①基层－钢筋混凝土或砌体墙②粘结层－多功能胶聚合物水泥砂浆（胶粘剂），必要时加设机械锚固件③保温层－聚苯乙烯泡沫塑料板（阻燃型）④防护层一耐碱玻纤网格布增强的聚合物抗裂水泥砂浆⑤涂料或其它外饰面。
三、施工工艺流程如下4 施工要点：4.1 基层处理去除墙面的灰尘、疏松物等影响附着力的物质。
用加入1％水泥重量多功能胶的1:3 水泥砂浆抹找平底灰。
抹灰时要注意墙面平整和阴阳角的垂直方正，为聚苯板的粘贴打下良好的基础。
4.2 在墙面上弹出水平线、垂直线，用钢丝或尼龙丝挂吊线确定出板外立面距墙体的距离。
并依据墙面或柱上水平线确定聚苯板层块数，同时依据控制线检查保温板支托留设长度。
保温板的切割采用热切割，依据墙体的实际尺寸切割不大于600×9O0mm 的板备用。
4.3 翻包标准网。
用于外墙阳角、窗口及端部，翻包标准网宽度为200mm苯板厚度。
粘结料采用多功能胶和干混料，按1:4 配制的胶粘剂。
窗口至门洞部位应按照节点图先在窗口的四个角铺设200×300mm 的标准网，再进行标准网的翻包。
4.4 板的粘贴光在保温板粘贴面周边涂布适当厚度（约为5～8mm）宽的粘结料，然后在中间涂布数个直径约100mm的圆形粘结料。
第1篇一、工程概况本工程为某住宅小区外墙保温工程，主要目的是提高建筑的保温性能，降低能耗，提高居住舒适度。
工程建筑面积为10000平方米，建筑高度为18米，结构形式为框架剪力墙结构。
外墙保温材料采用聚苯板（EPS）。
二、施工准备1. 材料准备：聚苯板、粘结剂、耐碱玻璃纤维网格布、保温砂浆、抗裂砂浆、界面砂浆、锚固件、膨胀缝填缝材料等。
2. 工具准备：切割机、搅拌机、托线板、靠尺、卷尺、抹子、刷子等。
3. 人员准备：施工人员、质量检验人员、安全管理人员等。
4. 施工现场准备：施工现场应平整、干净，施工道路畅通，临时设施齐全。
三、施工工艺1. 基层处理：对外墙基层进行清理，清除油污、灰尘、松散物等，确保基层表面平整、干净。
2. 涂界面砂浆：在清理后的基层上涂刷界面砂浆，提高基层与粘结剂的粘结强度。
3. 安装锚固件：根据设计要求，在外墙适当位置安装锚固件，确保锚固件与基层牢固连接。
4. 粘贴聚苯板：将聚苯板按照设计要求切割成所需尺寸，用粘结剂粘贴在基层上，确保聚苯板与基层牢固粘结。
5. 抹保温砂浆：在聚苯板上抹保温砂浆，厚度按照设计要求进行控制，确保保温层均匀。
6. 抹抗裂砂浆：在保温层上抹抗裂砂浆，厚度按照设计要求进行控制，确保抗裂层均匀。
7. 铺设网格布：在抗裂砂浆表面铺设耐碱玻璃纤维网格布，增强抗裂性能。
8. 膨胀缝处理：在膨胀缝处设置膨胀缝填缝材料，确保膨胀缝处填充饱满。
9. 验收：对施工完成的工程进行质量验收，确保工程质量符合设计要求。
四、施工要点1. 施工过程中，严格控制施工温度，确保施工质量。
2. 粘贴聚苯板时，确保聚苯板与基层牢固粘结，无空鼓、脱落现象。
3. 抹保温砂浆时，确保保温层均匀，厚度符合设计要求。
4. 抹抗裂砂浆时，确保抗裂层均匀，无裂缝、脱落现象。
5. 铺设网格布时，确保网格布平整、牢固，无皱褶、脱落现象。
6. 膨胀缝处理时，确保膨胀缝填缝材料填充饱满，无漏缝现象。
五、质量保证措施1. 施工前，对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求。

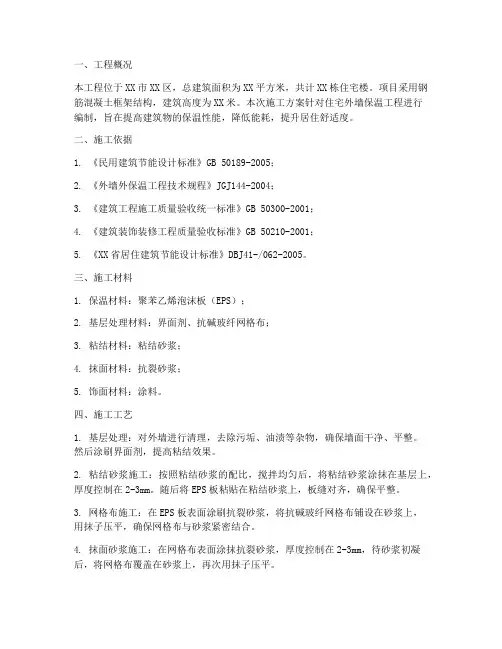

一、工程概况本工程位于XX市XX区，总建筑面积为XX平方米，共计XX栋住宅楼。
项目采用钢筋混凝土框架结构，建筑高度为XX米。
本次施工方案针对住宅外墙保温工程进行编制，旨在提高建筑物的保温性能，降低能耗，提升居住舒适度。
二、施工依据1. 《民用建筑节能设计标准》GB 50189-2005；2. 《外墙外保温工程技术规程》JGJ144-2004；3. 《建筑工程施工质量验收统一标准》GB 50300-2001；4. 《建筑装饰装修工程质量验收标准》GB 50210-2001；5. 《XX省居住建筑节能设计标准》DBJ41-/062-2005。
三、施工材料1. 保温材料：聚苯乙烯泡沫板（EPS）；2. 基层处理材料：界面剂、抗碱玻纤网格布；3. 粘结材料：粘结砂浆；4. 抹面材料：抗裂砂浆；5. 饰面材料：涂料。
四、施工工艺1. 基层处理：对外墙进行清理，去除污垢、油渍等杂物，确保墙面干净、平整。
然后涂刷界面剂，提高粘结效果。
2. 粘结砂浆施工：按照粘结砂浆的配比，搅拌均匀后，将粘结砂浆涂抹在基层上，厚度控制在2-3mm。
随后将EPS板粘贴在粘结砂浆上，板缝对齐，确保平整。
3. 网格布施工：在EPS板表面涂刷抗裂砂浆，将抗碱玻纤网格布铺设在砂浆上，用抹子压平，确保网格布与砂浆紧密结合。
4. 抹面砂浆施工：在网格布表面涂抹抗裂砂浆，厚度控制在2-3mm，待砂浆初凝后，将网格布覆盖在砂浆上，再次用抹子压平。
5. 饰面涂料施工：待抹面砂浆完全固化后，进行涂料施工。
按照涂料配比，搅拌均匀后，均匀涂抹在墙体表面，厚度控制在1-2mm。
五、施工质量控制1. 施工前，对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求；2. 施工过程中，严格控制材料质量，确保所用材料符合设计要求；3. 施工过程中，加强施工过程检查，发现问题及时整改；4. 施工完成后，对保温层进行外观检查，确保保温层平整、无空鼓、裂缝等现象。
外墙聚苯板（EPS）板保温施工方案施工部署是指导本工程施工的纲要，包括施工组织与协调、施工准备、主要方案流程和施工段划分等，还应包括组织机构、工期控制及管理目标等。
编制依据：1、建筑装饰装修工程质量验收规范GB50210-20012、建筑施工高处作业安全技术规程JGJ80-913、建筑施工安全检查标准JGJ59―994、建筑工程施工强制性条文实施指南5、北京市民用建筑节能工程施工技术规程J10521-2007《6、北京市居住建筑节能设计标准DB29-1-20077、民用建筑保温系统及外墙装饰防火暂行规定公通字【2009】46号8、北京市民用建筑节能工程施工技术规程DB29-125-20079、北京市民用建筑节能工程质量验收规程DB29-126-200710、外墙保温建筑构造05J3-111、住宅建筑规范GB50368-200512、EPS板薄抹灰外墙外保温系统JG149-200313、胶粉聚苯颗粒外墙外保温系统JG158-2004…14、建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T7106-200815、北京市民用建筑围护结构节能检测技术规程DB29-88-200716、全国民用建筑工程设计技术设施——节能篇/结构等国家、行业及北京市地方标准1施工准备1．1现场交接准备￥进入现场，须对进行上道工序进行交接验收，并办理相应的手续。
1．2技术准备1）组织图纸学习和会审，尽可能把设计图纸上的疑问解决在施工之前。
2）修订和编制施工组织设计和施工方案，报甲方和监理认可。
3）根据工程需要加密现场的平面和高程控制点，并且加以保护。
1．3物资准备三大工具和主要材料设备。
本公司有多家长期合作的材料供应商。
生产供货能力远超于本工程材料使用量。
本工程采用规格为1200mm*600mm的EPS板，表观密度为18~22KG/m³。
1．4人员准备《项目管理班子在开工前进入现场，并带领部分工人，为后续人员进入现场创造条件，为现场生产作好必须的设施搭建，为开工作好前期准备。

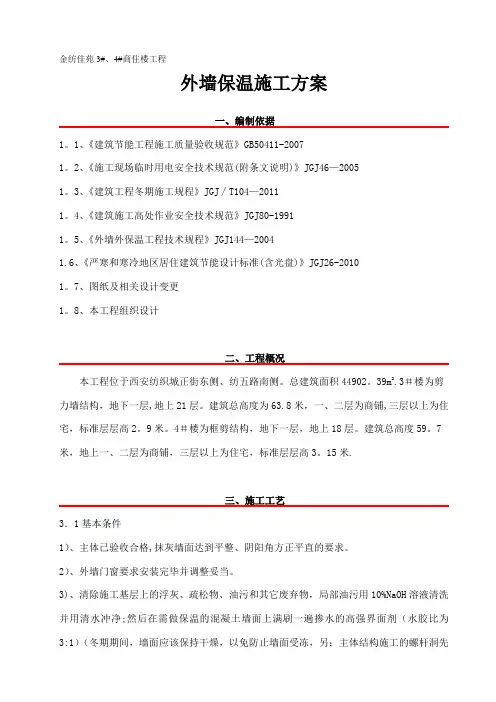

外墙保温施工方案一、编制依据1。
1、《建筑节能工程施工质量验收规范》GB50411-20071。
2、《施工现场临时用电安全技术规范(附条文说明)》JGJ46—20051。
3、《建筑工程冬期施工规程》JGJ∕T104—20111。
4、《建筑施工高处作业安全技术规范》JGJ80-19911。
5、《外墙外保温工程技术规程》JGJ144—20041.6、《严寒和寒冷地区居住建筑节能设计标准(含光盘)》JGJ26-20101。
7、图纸及相关设计变更1。
8、本工程组织设计二、工程概况本工程位于西安纺织城正街东侧、纺五路南侧。
总建筑面积44902。
39m2.3＃楼为剪力墙结构，地下一层,地上21层。
建筑总高度为63.8米，一、二层为商铺,三层以上为住宅，标准层层高2。
9米。
4＃楼为框剪结构，地下一层，地上18层。
建筑总高度59。
7米，地上一、二层为商铺，三层以上为住宅，标准层层高3。
15米.三、施工工艺3．1基本条件1）、主体已验收合格,抹灰墙面达到平整、阴阳角方正平直的要求。
2）、外墙门窗要求安装完毕并调整妥当。
3)、清除施工基层上的浮灰、疏松物、油污和其它废弃物，局部油污用10%NaOH溶液清洗并用清水冲净;然后在需做保温的混凝土墙面上满刷一遍掺水的高强界面剂（水胶比为3:1）（冬期期间，墙面应该保持干燥，以免防止墙面受冻，另：主体结构施工的螺杆洞先用聚氨酯泡沫填缝剂堵塞，外侧水泥微膨砂浆封堵,最后再用水泥基渗透结晶防水材料涂刷封口,达到不渗漏的目的）.3．2材料准备1）、根据设计要求B2级EPS阻燃保温板容重不小于20kg/m3.2）、粘结保温板的胶浆及锚钉.(材料在进场的同时提供产品检验报告、合格证及相关资质）3）、外墙（住宅部分)外设65mm厚EPS保温板，传热系数为0.66≤限值指标0.60，外墙每层沿楼板位置设置宽度为300mm的65mmLD泡沫混凝土板水平防火隔离带与墙面进行全面积粘贴，燃烧性能为A级。

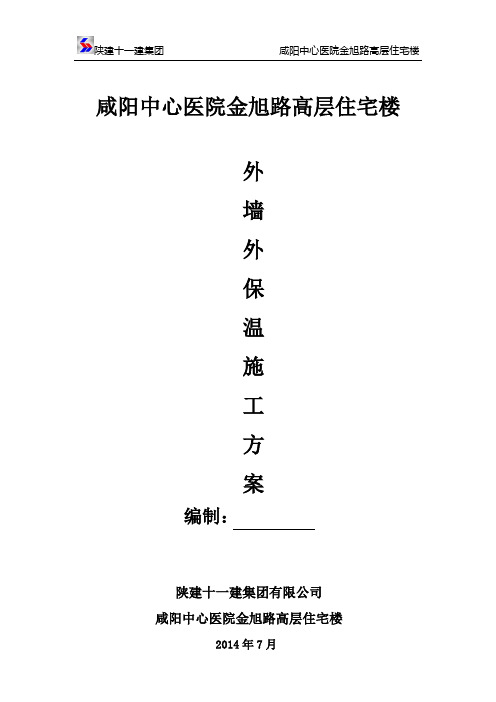

咸阳中心医院金旭路高层住宅楼外墙外保温施工方案编制：陕建十一建集团有限公司咸阳中心医院金旭路高层住宅楼 2014年7月目录一、编制依据 (1)1.1、设计图、 (2)1.2、主要标准、法律法规、规范规程、图集 (2)1.2、参考书目目； (3)二、工程慨况 (3)2.1、工程简况 (3)2.2、节能设计慨况： (3)2.3、保温节能系统做法 (4)2.3.1 EPS板外墙保温系统 (4)2.4、材料性能指标要求 (4)2.4.2EPS板保温系统材料性能指标 (4)三、施工准备 (5)3.1、技术准备 (5)3.2、基层墙体的基本工作面准备 (6)3.3、主要施工工具准备 (6)3.4、劳动力及组织机构的准备 (7)3.5、材料准备 (8)四、主要施工方法 (9)4.1、外墙外保温施工方法 (10)4.1.1外墙EPS板外墙外保温系统施工要点 (12)4.1.2外墙EPS外墙外保温系统施工工艺 (15)4.1.3外墙EPS线条施工工艺 (17)4.1.4 装饰面层 (18)4.1.5外墙保温系统安装节点做法（EPS板适用） (19)4.1.6防火隔离带部位胶粉聚苯颗外墙外保系统施工 (20)4.2屋面保温层施工 (21)4.2.1作业条件.................................................... .23 4.2.2操作工艺.. (25)5、质量控制保证措施 (27)5.1产品质量保证体系 (27)5.2技术质量保证措施 (28)5.3试验保证 (28)5.4制度保证措施 (29)5.5质量标准及检查方法和允许偏差 (30)6、施工过程中的质量保证措施 (31)6.1施工质量要求 (31)6.2做好施工图纸的审查工作 (31)6.3根据施工图纸、结合实际条件编制施工方案 (31)6.4搞好施工现场的准备工作 (31)6.5加强对施工机械设备的检修 (31)6.6安排好施工人员 (31)6.7做好施工技术交底 (31)6.8加强施工工艺的管理 (31)6.9坚持进行质量检查 (31)7、安全文明目标及安全措施 (32)7.1安全文明目标及安全措施 (33)7.2临时用电安全措施 (33)7.3临时用电防火措施 (34)7.4文明施工保证措施 (35)7.5.现场环保管理 (38)一、编制依据1.1、本工程全套设计图纸、图纸会审及设计变更。
EPS ^温板外墙外保温系统施工方案在外墙体基糙已做好（抹平）采用膨胀聚苯板（EPS板）作为保温层，160g/m2耐碱玻纤网格布，由重庆聚源塑料有限公司生产的胶粘剂、抹面胶浆作保护层。
二、编制依据《膨胀聚苯板抹灰外墙外保温系统》JG 149-2003;《建筑节能工程施工质量验收规程》DGJ 32/J 19-2007;《外墙外保温工程技术规程》JGJ 144-2004;《建筑节能工程施工质量验收规范》GB 50411-2007;三、主要材料及性能指标1、膨胀聚苯保温板膨胀聚苯保温板（EPS）,具优良的保温隔热、防水透气性能，与抹面层形成柔韧、牢固的外墙外保温系统。
厚度20mm，容重18~22 kg/m 3，粘结砂浆点粘法固定。
2、粘结砂浆/聚合物抗裂砂浆由粉料、水泥、石英砂、树脂和添加剂组成的干粉状混合剂，与洁净水搅拌成厚浆分别作为粘结胶浆和抹面抗裂胶浆使用。
粘结胶浆干凝后与常规材料墙面和聚苯板具有较高的粘结强度；抹面胶浆薄涂层与耐碱玻璃纤维网格布结合形成一道具有一定得柔韧性、防水性和透气性的保护层，对保温板形成牢固耐久有效的保护。
3、耐碱玻纤网格布采用插编式并经特殊耐碱涂敷的玻璃纤维网格布，插编网能缓冲由于墙体位移、开裂等原因引起的保温板的轻微位移，经耐碱涂敷后，网格布能抵抗水泥的碱性腐蚀。
将网格布完全埋入抹面胶浆内，能提高系统防护层的机械强度和抗裂性。
4、锚固件由带圆盘的塑料膨胀套管和塑料栓或具防腐性能的金属螺钉组成，用来把保温板固定于基层墙体，对系统起到辅助加固的作用。
5.1膨胀聚苯板性能指标1、本项目施工水、电、道路等条件已落实。
2、主体结构已封顶，且外墙找平粉刷已完成养护7天以上，同时通过单项验收。
3、基层墙体必须清理干净、平整、无污染及妨碍粘结的物质。
墙体平整度、垂直度不符合要求的应用1：3水泥砂浆抹平找平。
抹灰层与基层墙体之间必须粘结牢固，无空鼓、松动、脱层等不良现象。
外门窗框安装就绪，外墙面及窗洞口粉刷完毕。
外墙外保温施工方案工程名称：施工单位：编制人：一、编制依据1、施工图纸。
2、国家有关的规范、标准、规程。
《外墙外保温》(05J3-1) 图集及当地相关规定《民用建筑节能设计标准》（JGJ26-95）《建筑设计防火规范》（GB50016-2006）《公共建筑节能设计标准》（GB50198-2005）《住宅设计规范》GB50096-1999（2003）年版二、工程概况三、材料性能指示要求1、EPS板技术性能指标要求（1）表观密度≥20kg/m³，导热系数：0.045w/(m.k)燃烧性能为B2级阻燃型。
（2）EPS板必须在经过常温存放42天以上或60℃蒸汽养护5天以上，完成干缩过程确保EPS板尺寸稳定。
（3）EPS板版面平整，尺寸为500*600mm，厚度为80mm。
2、耐碱玻璃纤维网格布技术想能指标要求（1）、单位面积质量≥130g/m2，按《膨胀聚苯板薄抹灰外墙外保温系统》JG149进行检测，并经过现场抽样送检检测合格。
(2)、经向和纬向耐碱拉伸裂强力不得小于750N/50mm，耐碱拉伸断裂强力保留率均不得小于50%。
(3)、按《外墙外保温工程技术规程》JGJ144进行检测，当设计或相应保温系统图集另有规定时，应符合设计或相应图集规定。
3、粘结聚合物砂浆性能指示要求（EPS模块胶粘剂）(1)胶粘剂与水泥砂浆，拉伸粘结强度≥0.6MPa(2)胶粘剂与水泥砂浆，耐水拉伸粘接强度≥0.4MPa(3)胶粘剂与EPS模块，拉伸粘接强度≥0.1MPa且EPS模块破坏。
(4)胶粘剂与EPS模块，耐水拉伸粘接强度≥0.1MPa且EPS模块破坏。
(5)以上（1）-（4）的内容按《外墙外保温工程技术规程》JGJ144检测，其他技术指标应符合《墙体保温用膨胀聚苯乙烯板胶粘剂》JC/T992的规定。
4、抹面聚合物砂浆性能指示要求（EPS模块抗裂砂浆应符合下列要求（1）抗裂砂浆与EPS模块，拉伸粘结强度≥0.1MPa且EPS模块破坏（2）抗裂砂浆与EPS模块，耐水拉伸粘结强度≥0.1MPa且EPS模块破坏（3）按《外墙外保温工程技术规程》JGJ144检测，其他技术指标应符合国家自治区标准的规定。
QS EPS(NEOPOR、XPS)板现浇混凝土外墙外保温系统
系统说明
EPS(NEOPOR、XPS)板现浇混凝土外墙外保温系统（以下简称无网现浇系统）以现浇混凝土外墙为基层，EPS(NEOPOR、XPS)板为保温层。
EPS(NEOPOR、XPS)板内表面（与现浇混凝土接触的表面）沿水平方向开有矩形齿槽，内、外表面均满涂界面砂浆。
在施工时将EPS(NEOPOR、XPS)板置于外模板内侧，并安装锚栓作为辅助固定件。
浇灌混凝土后，墙体与EPS(NEOPOR、XPS)板以及锚栓结合为一体。
EPS(NEOPOR、XPS)板表面抹抗裂砂浆薄抹面层，薄抹面层中满铺玻纤网，外表以涂料为饰面层。
系统构造
工艺流程
工艺说明
1、无网现浇系统EPS(NEOPOR、XPS)板两面必须预涂界面砂浆。
2、EPS(NEOPOR、XPS)板宽度宜为1.2m，高度宜为建筑物层高。
3、锚栓每平米宜设3～5个。
4、水平抗裂分隔缝宜按楼层设置。
垂直抗裂分隔缝宜按墙面面积设置，在板式建筑中不宜大于30㎡，在
塔式建筑中可视具体情况而定，宜留在阴角部位。
5、应采用钢制大模板施工。
6、混凝土一次浇筑高度不宜大于1m，混凝土需振捣密实均匀，墙面及接茬处应光滑、平整。
7、混凝土浇筑后，EPS(NEOPOR、XPS)板表面局部不平整处宜抹胶粉EPS颗粒保温浆料修补和。
饰面层网格布面层抗裂砂浆底层抗裂砂浆聚苯板保温层粘接砂浆1:3水泥砂浆找平层基层墙体一、编制依据：1、《膨胀聚苯板薄抹灰外墙外保温系统》JG149-20032、《外墙外保温构造图集一》02J121-13、《建筑节能施工质量验收规范》GB50411-20074、《EPS 板外墙外保温技术规程》DB21/T2125-20135、《建筑外墙外保温防火隔离带技术规程》JGJ289-20126、该工程建筑节能设计图纸及要求 二、工程设计概况聚苯板玻纤网格布聚合物砂浆做法外保温系统由粘结砂浆（粘接胶浆）、膨胀聚苯乙烯泡沫塑料板（以下简称聚苯板）、玻璃纤维网格布（以下简称网格布）和抗裂砂浆（抹面胶浆）组成。
基本构造如下图所示，首先用粘结砂浆把聚苯板粘贴固定在基层墙体上形成保温层，然后在聚苯板面刮抹薄层抗裂砂浆，在其上铺贴网格布，在网格布上再刮抗裂砂浆形成表面保护层。
保护层干燥后，再按设计要求进行饰面。
具竞争力的体系之一。
三、材料要求1.1、膨胀聚苯板薄抹灰外墙外保温系统指置于建筑物外墙外侧的保温及饰面系统，是由聚苯板、胶粘剂和必要时使用的锚栓、抹面胶浆和耐碱网格布及涂料等组成的系统产品，其性能指标应符合下表要求：1.2、胶粘剂，专用于把膨胀聚苯板粘接到基层墙体上的工业产品；其性能指标应符合下表要求：1.3、膨胀聚苯板，保温材料；专指采用符合GB/T1080.1-2002的阻燃型绝热用模数聚苯乙烯泡沫塑料制作的板材；膨胀聚苯板出厂前应在自然条件下陈化42d或在60℃蒸汽中陈化5d。
其主要性能指标及允许偏差应符合下表要求：膨胀聚苯板允许偏差1.4、抹面胶浆，由水泥基或其他无机胶凝材料、高分子聚合物和填料等材料组成，薄抹在粘贴好的膨胀聚苯板外表面，用以保证薄抹灰外保温系统的机械强度和耐久性；其性能指标应符合下表要求：1.5、耐碱玻纤网格布，是由表面涂覆耐碱防水材料的玻璃纤维网格布制成，埋入抹面胶浆中，形成薄抹灰增强防护层，用以提高防护层的机械强度和抗裂性；其性能指标应符合下表要求:1.6、锚栓，把膨胀聚苯板固定于基层墙体的专用连接件，由具有防腐性能的金属螺钉和带圆盘的塑料膨胀套管两部分组成；其性能指标应符合下表要求：3.1其它材料：(1) 发泡聚乙烯圆棒，用于填塞伸缩缝，做密封膏的背衬材料，深度为缝的50%-70%，直径按缝宽的1.3倍选用；(2) 建筑密封膏，采用聚氨脂、硅酮、丙烯酸脂型建筑密封膏。
大模内置EPS 外墙外保温抗裂砂浆饰面工程施工方案.施工特点:本工程为高层建筑,根据施工要求,采用大模内置挤塑板现浇砼做法外墙外抹灰采用高处作业吊篮进行施工.二.施工准备:1.材料:所有保温系统使用的相关材料必须符合相应标准要求,提供各种性能指标的检验报告、出厂合格证、使用说明书等,并按照各种材料存放要求存放,仓库做好防雨、防火措施.2.主要施工工具: 高处作业吊篮、外接电源设备、电动搅拌器、角磨机、电锤、称量衡器、手锯、壁纸刀、剪刀、钢丝刷、抹子、阴阳角抹子、托线板、2m 靠尺、墨斗等。
3.工程做法：外 1.涂料外墙（用于空调板、线脚、雨棚、入口门洞楼等）•素水泥浆一道（内掺水重3—5%的白乳胶）•基层用聚合物水泥砂浆找平•喷外墙涂料一底而涂外 2. 丙烯酸真实涂料（真实漆）保温外墙：参101J121 D2•钢筋砼墙•60厚双面经界面砂浆处理的钢丝网架EPS板•18 厚（从外延算）胶粉聚苯颗粒保温浆料（从凹槽算起不应大于25 厚）•抗裂砂浆复合耐碱玻纤网格布弹性底漆•柔性耐水腻子一道•刷或喷底层涂料•喷主层涂料•涂饰面层涂料（透明）•涂饰第二遍面层涂料（透明）•罩面涂料一遍外3.丙烯酸真实涂料（真实漆）非保温外墙：详陕09J01外3•墙体基层清扫干净• 15厚1:3 水泥砂浆找平•腻子一道•刷或喷底层涂料•喷主层涂料•涂饰面层涂料（透明）•涂饰第二遍面层涂料（透明）•罩面涂料一遍三、作业条件：1.先与按国家规定标准对施工质量验收合格后的基层施工工种做好工序交接会签手续后方可进行保温抗裂砂浆面层施工。
2.施工现场应做到通电、通水并保持工作环境的清洁。
3.外墙和外门窗框安装施工验收完毕。
4.外墙外抹灰采用高处作业吊篮和脚手架以及室外垂直运输设备。
5.吊篮安装完毕并经安全人员检查合格后开始进行施工。
6.基层墙体垂直度要求为全高度允许偏差20 mm以内，表面平整度在10 m以内，墙面的水泥灰浆应清除，强表面的凸起物应剔除，外墙上的挤塑板损坏和缺陷处应堵严。
7.气候条件：操作环境温度不低于5? ，风力不大于5 级，雨天不能施工。
夏季施工，施工面应避免阳光直射。
如施工中突遇降雨，应采取有效措施，防止雨水冲刷墙面。
8.人员组织：根据进度计划，现场条件和基层的状况，安排施工人员。
四、施工工艺：1.施工工艺流程基层墙面处理—弹控制线—涂胶粉聚苯颗粒保温浆料找平—抹第一遍抗裂砂浆—（耐碱涂塑玻纤网格布）—抹第二遍抗裂砂浆—保温层验收—涂料饰面。
2.施工工艺说明：《1 》基层墙面处理：（1）首先将基层挤塑板面的漏浆、浮灰、脱模剂、油污等杂物清理干净，将大模板螺栓眼用膨胀水泥添堵。
然后剔凿楼层间大模板接缝处混凝土块，并把挤塑板破损、缺陷及高差太大的位置清理工整。
将完整的50 mm 厚25kg/m3挤塑板用粘结砂浆与四周的挤塑板粘补平整、锚固。
（2）在结构外墙少量没有内置挤素塑板部分，采用“粘贴挤塑板外墙外保温做法”，将规格为500 mx 1000mm、50厚18kg/m3挤塑板用聚合物粘贴砂浆粘贴在清理干净的基层墙体上。
粘贴24小时后，选用抗老化、耐寒耐热、高承压、抗拉强度高的尼龙塑料制成的带圆盘的膨胀管套和表面经过防锈处理、具有很高强度、硬度、良好韧性及抗腐蚀性的金属螺钉辅助锚栓在挤塑板表面加强锚固，可避免挤塑板的松动，锚栓有效锚固深度不小于 4 cm,塑料圆盘直径不小于50 mm,为避免对基体造成破坏，采用回转法钻孔，且钻孔深度略大于锚固深度，以保证锚固功能。
经实验当基体PH值在7-10范围内，对金属螺钉无腐蚀作用，可永久固定。
(3)将挤塑板踢洞，预埋雨落管卡子等埋件，然后用胶粉聚苯颗粒将各种孔洞封堵。
将略凸出于基层表面的挤塑板打磨平整。
《2》弹控制线挂基准线：根据建筑立面的设计和外墙外保温的技术要求，在墙面弹出外门窗水平、垂直控制线，在建筑外墙大角挂垂直基准钢线，每个楼层适当位置挂水平线，以控制墙面的垂直度和平整度。
《3》涂胶粉聚苯颗粒保温浆料找平层：先将35-40kg 水倒入砂浆搅拌机内，然后倒入一袋25kg 胶粉搅拌3-5min后，再倒入一袋200L聚苯颗粒继续搅拌3min,可按施工稠度适当调整加水量，搅拌均匀后倒出。
用抹子在基层挤塑板凹陷处涂抹，并用大杠搓平。
使墙面门窗口的平整度达到检验标准要求。
浆料应随搅随用,在2 小时内用完。
保温板固化干燥后方可进行抗裂砂浆面层施工。
《4》配制抗裂砂浆将外保温抗裂砂浆与水按5：1 比例配置,用电动搅拌器搅拌均匀, 一次配制用量以一小时内用完为宜：配好的料注意防晒避风, 超过可操作时间不准再度加水使用。
《5》抹底层抗裂砂浆在清理后的挤塑板和胶粉聚苯颗粒面层抹地层抗裂砂浆，厚度2-3伽。
《6》贴压网格布（1）将网格布绷紧后贴于底层抗裂砂浆上,用抹子由中间向四周把网格布压入砂浆的表面,要平整压实,严禁网格皱褶。
网格布不得压入过深；表面必须暴露在底层砂浆之外。
单张网格布长度不宜大于 6 cm。
铺贴遇有搭接时，必须满足横向100 mm、纵向80 mm的搭接长度要求。
当遇到门窗洞口时,应在洞口四周沿45 度角方向铺设一块200X 400 m的标准网格布，以防止裂开，见图 1.图1:□一(2)窗角、阴阳角等部位的加强网格布应掌握先施工细部，后施工整体，整片的网格布压住分散的加强的网格布的原则。
(3)不得在雨中铺设网格布。
(4)标准网格布间相互搭接60-100 ^,但加强网格布间可拼接，其拼接边缘应紧密。
搭接时应先抹胶浆，不得干搭接。
(5)铺设网格布时，网格布的凹面应朝面向墙面，并从中央向四周抹平。
*抹面层抗裂砂浆1、在底层抗裂砂浆凝固前再抹一道面层砂浆罩面，厚度1-2伽,仅以覆盖网格布、微见网格布轮廓为宜。
面层砂浆切忌不停揉搓，以免形成空鼓。
2、砂浆抹灰施工间歇应在自然段开处，方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位。
在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台阶形坡茬, 留茬间距不小于150 mm,以免网格布搭接处平整度超出偏差3、抹面胶浆的厚度为3-5 m。
4、抹面层胶浆和网格布施工完毕后，至少养护24 小时，方可进行下一道工序的施工。
在寒冷和潮湿的气候条件下，还应适当延长养护时间，在高温和大风的情况下还应喷水养护。
0 抹灰收口1、门窗洞口、阳台窗口部位在门窗框按规定要求验收合格后，在涂料饰面部位沿水平、垂直方向拉设通线，然后按通线标准进行门窗收口。
上口处设滴水线。
2、安装滴水线槽要符合要求，距外墙距离40 mm,距两端30 mm, 抹灰前粘贴滴水槽，事后用抹子划沟，或用溜子压槽，起条后要规整美观并将损坏的棱角及时修补好,以保证其使用功能和美观的要求。
3、同一层窗台标高要一致,严禁窗台吃口,影响外窗排水。
窗台抹灰要深入框下10 m,并抹成小圆角，找好流水坡度。
4、所有的窗口都要收成净口，窗口四周抹灰的厚度为20mm, 下口抹灰时里口高于外口30mm 并向外找坡。
0 特殊部位的处理：1、加强部位的处理：应自上而下沿外墙铺设网格布。
按不同部位的高度要求,先铺设一道加强网格布。
2、施工勒脚时,为防止挤塑板下滑,可在每块板的下面放置两块支撑板。
3、拐角部位,标准网格布应是连续的,并从每边双向绕角后包墙，宽度约为200 mm.4、所有棱角部位要横平竖直。
5、门窗洞口外沿收口要横平竖直，上方设滴水槽。
九、质量验收：1、保证项目a、所用材料品种、质量、性能应符合设计和规程规范要求。
b、保温层厚度及构造做法应符合建筑节能设计要求。
c、保温层与墙体以各构造层之间必须粘接牢固，无脱层、空鼓、裂缝，面层无粉化，起皮、爆灰等现象。
d、工程竣工一年后，按《采暖居住建筑节能检验标准》（JGJ132-2001规定现场抽检传热系数，应符合设计要求。
2、基本项目a、表面平整，洁净，接茬平整，无明显抹纹，线角，分格线顺直、清晰。
b、墙面所有门窗口、孔洞、槽、盒位置和尺寸正确，表面整齐洁净，管道后面抹灰平整。
c、分格条（缝）宽度、深度均匀一致，条（缝）平整光滑，棱角整齐，横平竖直，通顺。
滴水线（槽）流水坡向正确，线（槽）顺直3、允许偏差允许偏差及检验方法间下表刷弹性底涂：在抗裂砂浆施工2h后刷弹性底涂，在表面形成防水透刮柔性腻子：在抗裂砂浆层基本干燥后刮柔性腻子，一般刮两遍，使其表面平整光洁。
饰面施工：涂料在腻子层干燥后进行刷涂或喷涂。
五、涂料饰面施工2.1作业条件⑴门窗必须按设计要求及标高提前安装好，并检查是否安装牢靠, 洞口四周缝隙堵实；⑵墙面基层应处理完毕，完成雨水管卡，设备穿墙管等安装预埋工作，并将洞口用水泥砂浆抹平、堵实、晾干；⑶对施工所用机械应提前接好电源及高压气管，并应提前试机备用；⑷对非涂料饰面的部位应进行遮挡，提前准备好遮挡板；2.2操作工艺⑴涂料准备：根据喷涂需要采取随拌随用的要求，按设计要求及配合比拌和涂料待用；2）基层处理要求：混凝土基层表面应干燥、坚实、牢固、平整、无油污锈迹发莓现象,不应有起砂、裂缝、疏松等缺陷。
（3）基层表面清洁：基层表面必须清洁、无泥土、白霜、油污及脱膜剂等染物附着。
如发现上述附着物，应用铲刀、钢丝刷、砂纸、洗涤剂等除去，再用清水冲洗干净，干燥后方可进行涂装施工。
（4）对抹灰层的处理：涂装时建议使用高强度腻子，切不可使用普通低强度的腻子，底层不可太粗糙，否则会影响装饰质量；也不能太光滑，否则会降低涂料的附着力。
涂装一般采用一遍底涂（抗碱底或封闭底漆）、二遍面涂施工。
1、施工方法;可以采用辊涂、刷涂、刮涂和喷涂。
2、施工间隙（重涂时间）严格按照产品说明书进行施工。
3、涂料开桶后应充分搅拌均匀,如粘度大太,可根据说明书加稀释剂（水性涂料加水）来调整施工性能,注意根据要求,不可加入过量,否则会使干燥后的涂层成膜困难及降低涂层的光泽度耐久性和遮盖为等性能。
4、温度和湿度的影响;涂料说明书中一般都规定了进行涂装的最低温度。
其产乳胶漆对温度的要求较高,如果低于一定温度施工,就会导致不能很好地成膜。
六、基本涂装技术要使涂料发挥其应有的性能、达到预定的装饰效果，除了它本身的质量和基层状况外，关键在于施工人员能否熟练、正确的掌握和运用涂饰的基本技术和工艺。
良好的涂饰技术也是节省时间、节约材料的重要前提。
主要涂饰技术包括刮涂、打磨、滚涂、刷涂、喷涂。
1、刮涂刮涂是采用抹子、刮板或油灰刀刮补腻子或厚质涂料的方法。
刮涂的要点是结实、平整、光滑，即腻子与基层接触紧密、粘结牢固、表面平整光滑、以减少打磨的工作量。
刮涂时注意事项；A 、基层吸收性强时,应在刮补腻子前用底漆进行封闭,以免腻子中的胶料被基层过多的吸收,影响腻子的附着性。
B、掌握好刮涂时的倾斜度在35-45度，用力均匀，以保证腻子饱满。
