工业洗衣机型号结构及使用方法

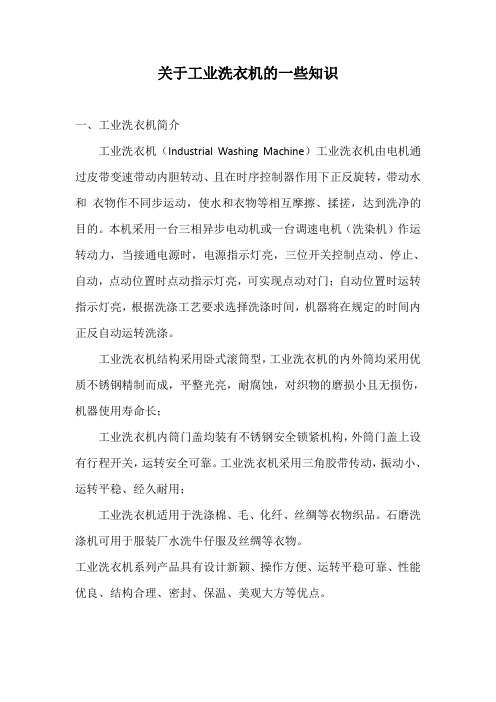

关于工业洗衣机的一些知识一、工业洗衣机简介工业洗衣机（Industrial Washing Machine）工业洗衣机由电机通过皮带变速带动内胆转动、且在时序控制器作用下正反旋转，带动水和衣物作不同步运动，使水和衣物等相互摩擦、揉搓，达到洗净的目的。

本机采用一台三相异步电动机或一台调速电机（洗染机）作运转动力，当接通电源时，电源指示灯亮，三位开关控制点动、停止、自动，点动位置时点动指示灯亮，可实现点动对门；自动位置时运转指示灯亮，根据洗涤工艺要求选择洗涤时间，机器将在规定的时间内正反自动运转洗涤。

工业洗衣机结构采用卧式滚筒型，工业洗衣机的内外筒均采用优质不锈钢精制而成，平整光亮，耐腐蚀，对织物的磨损小且无损伤，机器使用寿命长；工业洗衣机内筒门盖均装有不锈钢安全锁紧机构，外筒门盖上设有行程开关，运转安全可靠。

工业洗衣机采用三角胶带传动，振动小、运转平稳、经久耐用；工业洗衣机适用于洗涤棉、毛、化纤、丝绸等衣物织品。

石磨洗涤机可用于服装厂水洗牛仔服及丝绸等衣物。

工业洗衣机系列产品具有设计新颖、操作方便、运转平稳可靠、性能优良、结构合理、密封、保温、美观大方等优点。

二、工业洗衣机特点介绍1、本机是卧式滚筒型，内外筒均采用优质不锈钢板特制而成，平整光滑、耐腐蚀、不损伤织物。

2、本机安全可靠，内筒门盖上装有安全锁紧结构，外筒门盖上根据用户要求可设定电器互锁安全装置：若门未关好，机器就无法启动，若运行中门被打开，机器将立即停止运转。

3、本机传送系统由电机经二级三角胶带传至滚筒主轴。

运转平稳，无噪音，经久耐用。

4、本机设有定时控制。

根据洗涤工艺要求，调好时间，到时会自动停机。

5、洗涤染色两用机系列装有水位计和温度自动控制系统。

用户只要在进气管和保温管端安装进气电磁阀就能自动升温和控制温度。

6、洗涤染色两用机系列根据用户要求可采用调速电机或采用变频器，根据洗涤工艺要求自动调节滚筒转速。

三、工业洗衣机适用范围工业洗衣机（水洗机）适用于洗涤各种棉织、毛纺、麻类、化纤混纺等衣物织品，在服装厂、水洗厂、工矿企业、学校、宾馆、酒店、医院等的洗衣房具有广泛应用，是减轻劳动强度，提高工作效率，降低能耗的理想设备。

洗衣店常用水洗机的结构和工作原理洗衣店常用水洗机的结构和工作原理2011-06-03 16:30:16全自动工业洗衣机是指具有初洗、洗涤、漂洗、漂白和脱水等功能，并且功能之间不用手工操作，就能自动进行转换的大容量洗衣机。

该洗衣机按减振与避振的不同方式，可分为悬浮避振式和注水平衡避振式，以及重力围定式三种。

重力固定式洗衣机主要适用于容量较小的洗涤，脱水效果不好。

目前使用较多的是悬浮式避振全自动工业洗衣机(悬浮式洗涤脱水机)。

这种洗衣机的外壳与机架之间，采用缓冲部件和液压阻尼器进行连接，通过减振，吸振作用，可将洗衣机在脱水时产生的振动吸收和衰减，使传导给地面的振动力达到最小。

以下主要介绍悬浮避振式全自动工业洗衣机(悬浮式洗涤脱水机)。

由于洗衣机的品牌不同和操作上的差异，不能一一介绍，下面就以全自动工业洗衣机构造和工作原理为例：全自动工业洗衣机主要由外壳、机架面板、主轴内滚筒、传动、避振、前门、加料、制动、放水阀、超振、控制、管路和气动系统等组成。

1.外壳外壳部件是指储放洗涤液和支撑轴承座、内滚筒及所有传动部件的洗衣机的壳体，一般拆开外部面板后即可看到。

外壳通常整个悬挂或支撑在外部框架上。

外壳部件一般由外壳筒体、前(后)墙板、轴承座支架、放水槽等零件组成。

外壳部件的功能是存放洗涤液，支撑内滚筒主轴部件、传动部件、门部件，是洗衣机的主体部件。

一般要求外壳具有足够的强度和刚度，同时耐腐蚀。

2.机架、面板(1)机架由优质碳素钢型材焊接而成，强度和刚度都很好，主要用于安装缓冲部件、液压阻尼器和悬挂外壳，使其处于悬浮状态。

另外，还用于面板定位。

(2)面板一般分为前面板、侧面板、后面板，沿着机架四周定位。

3.主轴、内滚筒部件主轴是洗衣机运转部分的主体，内滚筒是盛放洗涤衣服的筒体。

筒体上密布着许多圆孔，内壁焊有数根V形筋，用于内滚筒洗涤运转时提升衣服。

另外也可增加内滚筒的强度。

筒体两端与前后端板焊接，前端板上开有取放衣服的圆孔，整个内滚筒用优质不锈钢制作。

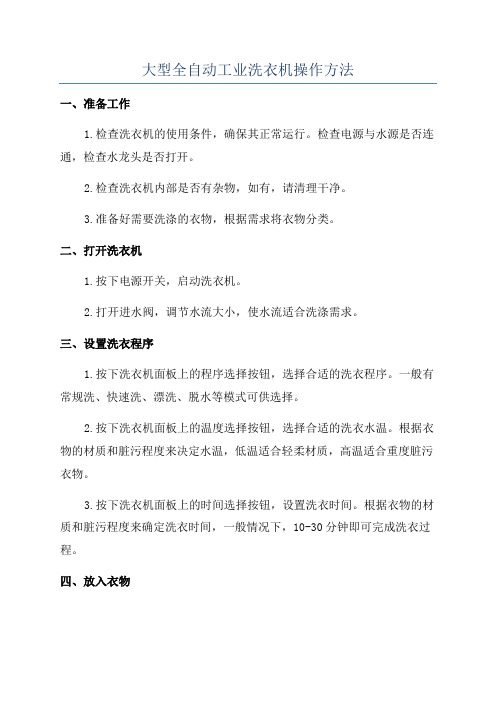

大型全自动工业洗衣机操作方法一、准备工作1.检查洗衣机的使用条件，确保其正常运行。

检查电源与水源是否连通，检查水龙头是否打开。

2.检查洗衣机内部是否有杂物，如有，请清理干净。

3.准备好需要洗涤的衣物，根据需求将衣物分类。

二、打开洗衣机1.按下电源开关，启动洗衣机。

2.打开进水阀，调节水流大小，使水流适合洗涤需求。

三、设置洗衣程序1.按下洗衣机面板上的程序选择按钮，选择合适的洗衣程序。

一般有常规洗、快速洗、漂洗、脱水等模式可供选择。

2.按下洗衣机面板上的温度选择按钮，选择合适的洗衣水温。

根据衣物的材质和脏污程度来决定水温，低温适合轻柔材质，高温适合重度脏污衣物。

3.按下洗衣机面板上的时间选择按钮，设置洗衣时间。

根据衣物的材质和脏污程度来确定洗衣时间，一般情况下，10-30分钟即可完成洗衣过程。

四、放入衣物1.打开洗衣机的门，将已分类好的衣物放入洗衣机内。

注意不要超过洗衣机的最大容量限制。

2.关闭洗衣机的门，确保门关闭严密。

五、开始洗衣程序1.按下洗衣机面板上的启动按钮，开始洗衣程序。

2.洗衣机会根据所选择的洗衣程序，自动进行洗涤、漂洗、脱水等步骤。

期间无需再次干预。

3.在洗涤过程中，可以根据需要调整水位、水位高低，或进行预洗操作。

六、洗衣结束1.洗衣机完成洗衣程序后，会发出哔哔声，表示已经洗涤完成。

2.打开洗衣机的门，将洗好的衣物取出。

七、清洁洗衣机1.每次洗衣结束后，记得清洁洗衣机。

可以使用清洁剂对内部进行清洗，还可以用湿布擦拭洗衣机的外表面。

八、保养洗衣机1.定期检查洗衣机，确保各个部件正常工作。

如有故障及时修理或更换零部件。

2.避免超负荷运转洗衣机，以免对洗衣机造成不必要的损坏。

以上就是大型全自动工业洗衣机的操作方法。

在操作该设备时，需要注意安全，遵循洗衣机的使用说明，以保证设备的正常运行和延长使用寿命。

一：工业洗衣机、水洗机、清洗机用途工业洗衣机、水洗机、砂洗机系列主要包括：大型工业洗衣机，砂洗机，砂磨、石磨洗涤机，雪花机，乳胶产品泡洗机，洗涤染色两用机，工业布料清洗机等。

工业洗衣机主要适用于服装厂、洗水厂，袜厂、毛巾厂、宾馆、学校、部队、医院、船舶等企事业单位职工服装洗涤。

砂磨、石磨洗涤机、雪花机、洗涤染色两用机主要适用于服装针织行业各种织物的洗涤与漂染及牛仔服装的石磨水洗和雪花干洗，泡洗机主要用于乳胶产品工艺性泡洗。

二：工业洗衣机系列产品型号及主要技术参数工业洗衣机系列产品具有设计新颖、操作方便、运转平稳、性能优良、结构合理、密封、保温、美观大方等优点。

1：本机是卧式筒型，内外筒均采用优质不锈钢板特制而成，平整光滑，耐腐蚀，不损伤织物。

2：本机安全可靠，内筒门盖上装有安全锁紧机构，外筒门盖上根据客户要求可设定电器互锁安全装置：若门未关好，机器就无法启动，若运行过程中门被打开，机器将立即停止运转。

3：本机传动系统由电机经二级三角胶带传至滚筒主轴。

运转平稳，无噪音，经久耐用。

4：本机设有定时控制。

根据洗涤工艺要求，调好时间，到时会自动停机。

5：洗涤染色两用机系列装有水位计和温度自动控制系统。

用户只要在进汽管和保温管端装进汽电磁阀就能自动升温和控制温度。

6：洗涤染色两用机系列根据用户要求可采用调速电机或采有变频器，根据洗涤工艺要求自动调节滚筒转速。

四：工业洗衣机系列的起吊与安装1：本机左右墙板上端均有起吊孔，供起吊用，另外机器底部有两根槽钢，方便用户使用叉车铲运。

（注：本机只能坚立运输）2：本机无特殊安装要求，只要用户根据本厂机器基础图，校正好机器水平半添实固定就行。

3：安放机器时，应预先考虑机器进汽，进水及排水管道的进出位置。

机器基础图见附图。

五：工业洗衣机系列的事用说明1：打开外筒拉门，合上电源，将三位开关转向点动位置，按点动按钮，使内筒门与外筒门对正。

2：翻上拖衣板，将待洗涤物放进内筒，放下拖衣板，打开进水阀。

澳芝工业洗衣机说明书澳芝工业洗衣机说明书第一章：引言感谢您选择澳芝工业洗衣机。

本说明书将向您介绍如何正确操作和维护您的洗衣机，以保证其正常运行和延长使用寿命。

在使用前，请先仔细阅读本说明书，了解洗衣机的功能和特性，以便更好地使用它。

第二章：产品概述澳芝工业洗衣机是一款高效、可靠的家电产品。

它采用先进的洗衣技术和创新的设计理念，能够满足各种洗衣需求。

主要特点如下：1. 大容量：澳芝工业洗衣机具有大容量设计，能够同时洗涤大量衣物，提高洗衣效率。

2. 强力清洁：洗衣机采用高速旋转和多重清洁技术，能够彻底清洁衣物，去除顽固污渍。

3. 多功能设置：澳芝工业洗衣机配备多种洗衣程序和功能，可根据不同衣物材质和污渍选择合适的洗涤模式。

4. 智能控制：洗衣机配备智能控制面板，操作简单直观，可根据需要自定义洗衣程序。

第三章：使用前的准备在开始使用洗衣机之前，请确保已经完成以下准备工作：1. 检查电源供应：将洗衣机插头插入正确的插座，确保电源供应稳定。

2. 接水准备：将洗衣机的进水管连接到水龙头，确保水源清洁并具有足够压力。

3. 排水设置：将洗衣机的排水管正确连接到排水口，确保排水畅通。

第四章：使用方法1. 打开洗衣机：按下电源按钮，洗衣机将启动。

2. 加入衣物：打开洗衣机的门盖，将待洗的衣物放入洗衣机内，注意不要超过洗衣机的容量限制。

3. 添加洗涤剂：按照洗涤剂包装上的指示，将适量的洗衣液或洗衣粉倒入洗衣机的洗涤液槽中。

4. 选择洗涤程序：按下洗涤程序按钮，根据衣物材质和污渍选择合适的洗涤程序，然后按下启动按钮。

5. 完成洗涤：洗衣机将开始自动洗涤过程，您可以根据需要进行其他操作或等待洗涤完成。

第五章：保养和安全注意事项1. 清洁洗衣机：定期清洁洗衣机的外壳和内部。

在洗涤过程结束后，打开洗衣机门，让内部干燥。

2. 清洁滤网：定期清洗洗衣机的滤网，以保证洗涤性能和排水顺畅。

3. 使用安全：不要将洗衣机响应重物放置在其上，以防止不必要的伤害。

操作工业洗衣机的操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!工业洗衣机操作流程。

1. 准备工作。

检查衣物是否有明显污渍或损坏，如有，先进行预处理。

波轮全自动洗衣机使用说明书智能家电操控智慧场景定制智家商城购物家电报装报修1.电气要求开开关的插座。

10A及以上电流。

2.放置场景要求风等发热源。

触电、起火等事故。

衣机。

毯上，如地毯和地垫。

3.使用要求免头发被夹住。

4.洗涤物要求油等）使用前请仔细阅读本说明书，并与发票一起妥善保管本公司保留说明书解释权说明书中图片为示意图，外观、印刷可能与实际有差异，请以实际产品为准如遇产品技术或软件升级，恕不另行通知本产品只适合在中国大陆销售和使用产品执行标准：GB 4706.1 GB 4706.24 Q/0212HRE 007（所有型号适用） Q/0212HRE 003（免清洗型号适用） Q/0212HRE 046（单桶洗型号适用）免清洗是海尔洗衣机发明的专利技术，在洗干净衣物的同时，对洗衣机的内桶外表面和外桶内表面进行物理清洁。

经中国家用电器检测所检测 * ，在相同使用条件下，免清洗洗衣机对内桶外表面和外桶内表面的污渍去除效果优于非免清洗洗衣机使用市场上销售的清洗剂对内桶外表面和外桶内表面的污渍去除效果。

本说明书为通用手册，详情请扫描机身智家贴或说明书右上角二维码，查看电子说明书或下载“海尔智家”APP，享受更多服务本表格依据SJ/T11364的规定编制。

：表示该有害物质在该部件所有均质材料中的含量在GB/T26572规定的限量要求下。

：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572使用规定的限量要求。

但符合欧盟RoHS指令环保要求。

本表格提供的信息是基于供应商提供的数据及海尔洗衣机的检测结果。

在当前技术水平下，所有有毒有害物质或元素的使用控制到最低线，目前业界没有成熟的替代方案，海尔洗衣机会继续努力通过改善技术来减少有害物质和元素的使用。

地址:青岛市高科技工业园海尔工业园内青岛海尔洗衣机有限公司版次：2021年 第1版专用号： 000000000厂家代码： VC00000产品合格证产品名称：见铭牌产品型号：见铭牌出厂编号：见条码检验日期：见条码QC 05检验合格准许出厂检验结论：检验印章：*注： 报告编号WXq-13-0370。

警告滚筒全自动洗衣机滚筒洗干一体机智能家电操控智慧场景定制智家商城购物家电报装报修警告/注意只能洗涤可以机洗的衣物,如有疑问请遵从衣物上的洗涤指南标识。

禁止洗涤、烘干染有挥发性或可燃性物质 ( 如稀释剂、汽油 ) 的衣物。

禁止洗涤雨衣、车罩、橡胶枕头、浴帽等防水性衣物以及地毯，以免异常振动或损坏衣物。

禁止将易燃物品放入筒内或靠近洗衣机放置。

不要靠近洗衣机使用可燃性喷雾剂。

切勿超过洗衣机最大装载量，超过最大装载量会损坏衣物和洗衣机的部件, 请遵守程序设定的最大容量。

机器运行时，不要打开分配器盒，否则洗涤剂溶液可能会溅出来，接触到眼睛和皮肤。

机门设有自锁保险装置，当洗衣机处于安全状态（水位低于观察窗下沿一定距离，筒内温度低于55℃，内筒不转）时，方可对机门进行解锁操作，不要强行开门，以免损坏机门或烫伤。

机器洗涤、烘干时，请勿拔下电源插头或切换电源，不要打开排水过滤器门等。

在高温洗涤或烘干运行及结束后的短时间内，不要触碰内筒、金属部件、窗屏、主控板及衣物的金属钮扣部分。

在排热水时，不要触碰排水管。

请避免硬物撞击玻璃部件，以防止玻璃碎裂而导致受伤。

洗衣机不要套塑料防尘罩，以免潮气聚集。

每次洗涤完成时，应关闭水龙头、拔下电源插头，确保洗衣机断水断电，同时检查观察窗垫夹层是否有小物件，将表面清理干净。

打开分配器盒时，注意不要碰到部件的边缘，同时注意保护儿童，以免误伤。

不要坐在或靠在打开的门体上，机器可能会翻倒。

请勿在洗衣机上放置物品，尤其不要将任何热的、重的物品（如盛有热水的壶）放在洗衣机上。

请勿攀爬到洗衣机上部。

爬到洗衣机上, 台面板可能会断裂。

请勿自行拆卸、修理或改装洗衣机，请联系本公司售后服务部门进行维修，只可使用原装配件。

提示禁止操作事项提示必须执行的事项本产品为家用洗衣机，只适用于一般家庭的日常使用，不适用于其它商业用途的有偿、大量清洗等。

为了您能更好使用本产品，防止人身伤害及物品损坏事故，请重点关注安全注意事项内容，遵守本说明书中有以下标志符号的内容。

GX型工业洗衣机使用说明书产品执行标准QB/T2323-2004中国 * 江苏泰州市通江洗涤机械厂泰州市通洋洗涤机械制造有限公司 前言江苏省泰州市通江洗涤机械厂，泰州市通洋洗涤机械制造有限公司，是一家集设计，制造，营销，运输，服务为一体的多元化企业。

企业拥有现代化的生产车间和科学的管理制度，设备先进，生产技术力量雄厚，专业生产纺织，洗涤，印染，整熨成套设备，以及乳胶产业用氯洗机，泡洗机等成套工艺设备，企业注重吸收国内外最先进的技术和工艺，产品科技性高，外观时代感强。

企业以一流的产品质量和优质的售后服务通过ISO9001国际质量管理体系认证和欧盟89/392EEC机械安全指令认证（CE认证），产品营销网络遍布全国及全世界各国和地区。

本公司产品在出厂前都经过严格的检验和性能测试，为了保障用户的利益，请用户在收到机器后及时检查，如机器有损伤或其它问题，请尽快与本公司联系。

为确保机器能够安全，可靠，耐久地使用，请您在使用设备前，详细阅读《使用说明书》。

目录第一篇工业洗衣机的性能简介1-1性能简介1-2性能参数表第二篇工业洗衣机的结构简介第三篇工业洗衣机的起吊和安装3-1 工业洗衣机的起吊3-2工业洗衣机的安装第四篇操作前的准备工作4-1 操作前的检查4-2可编程序微电脑控制器的使用和设定方法第五篇机器的操作方法第六篇可编程序微电脑控制器外部接线图第七篇电器原理图第八篇机器的保养第九篇GX30-150型工业洗衣机安装基础图第十篇GX200-300型工业洗衣机安装基础图第一篇工业洗衣机性能简介1-1性能简介工业洗衣机以操作简单，升级方便为设计理念，以适用范围广为依托，以满足用户需求为宗旨，具有外观新颖，操作方便，运转平稳，升级方便等优点，是一款经济实用型的水洗机械。

该机秉承蒸汽直接加热快捷的优势以气动阀，电磁阀，数控恒温，程序化编程为控制元件依托，按照设定温度，自动添加蒸汽维持温度稳定，设定时间自动控制工作时间，轻松控制机器。
