实验 铁磁材料的磁滞回线和基本磁化曲线

实验题目：铁磁材料的磁滞回线和基本磁化曲线实验目的：认识铁磁物质的磁化规律；测定样品的基本磁化规律，作μ-H曲线；计算样品的H c、B r、B m和（H m，B m）等参数；测绘样品的磁滞回线，估算其磁带损耗。

实验原理：铁磁物质在外磁场作用下被强烈磁化，故磁导率μ很大；在磁化场作用停止后，铁磁质可以保留磁化状态。

以B为纵轴，H为横轴作图，原点表示磁化之前物质处于磁中性状态，B=H=0，当H开始增加时，B随之增加。

如右上图中a，称为起始磁化曲线。

当H从H m减小时，B沿滞后于H的曲线SR减小，这就是磁滞现象。

当H=0时，B=B r称为保留剩磁。

当B=0时，H=-H c，H c称为矫顽力。

当磁场沿H m→0→-H c→-H m→0→H c→H m次序变化时，相应的B沿一条闭合曲线变化（右上图），这个曲线就是磁滞回线。

若铁磁材料在交变电场中不断反复被磁图一：磁滞回线化、去磁化，那么材料在这个过程中要消耗额外的能量，称为磁滞损耗，其值与磁滞回线面积成正比。

磁滞回线的顶点的连线称为基本磁化曲线（右下图）。

图二：基本磁化曲线实验内容：1、将仪器的连线连接好，开启仪器；2、退磁后，将额定电压调至，测量铁磁质的磁滞回线；B3、将电压从逐渐调至，依次得到B m、H m，从而得到铁磁质的基本磁化曲线。

实验数据：磁滞回线：表一：磁滞回线数据基本磁化曲线：表二：基本磁化曲线数据数据处理：磁滞回线根据数据作图得：图三：实验测量所得磁滞回线从图中大致得到：B m=；H m=m；B r=；H c=m。

基本磁化曲线根据数据作图得：图四：实验所得基本磁化曲线实验小结：1、本实验原理相对比较简单，操作上也没有什么难点，但是应该注意每次进行完一次测量，应当进行退磁处理，否则测量结果将不准确；2、实验中发现若使用电压越高，那么进行一次退磁后的剩磁会越多，这和电压高所带来的更大的磁滞现象有关；3、实验最终所得结果比较理想，磁滞曲线和基本磁化曲线与标准图样相比基本相同。

实验26 铁磁材料磁滞回线和基本磁化曲线的测量铁磁性材料分为硬磁材料和软磁材料。

软磁材料的矫顽力小于100A/m ，常用于电机、电力变压器的铁芯和电子仪器中各种频率小型变压器的铁芯。

铁磁材料的磁化过程和退磁过程中磁感应强度和磁场强度是非线性变化的，磁滞回线和基本磁化曲线是反映软磁材料磁性的重要特性曲线。

矫顽力、饱和磁感应强度、剩余磁感应强度、初始磁导率、最大磁导率、磁滞损耗等参数均可以从磁滞回线和基本磁化曲线上获得，这些参数是磁性材料研制、生产和应用的总要依据。

采用直流励磁电流产生磁化场对材料样品反复磁化测出的磁滞回线称为静态磁滞回线；采用交变励磁电流产生磁化场对材料样品反复磁化测出的磁滞回线称为动态磁滞回线。

本实验利用交变励磁电流产生磁场对不同性能的铁磁材料进行磁化，测绘基本磁化曲线和动态磁滞回线。

【实验目的】①了解用示波器显示和观察动态磁滞回线的原理和方法。

②掌握测绘铁磁材料动态磁滞回线和基本磁化曲线的原理和方法，加深对铁磁材料磁化规律的理解。

③学会根据磁滞回线确定矫顽力 、剩余磁感应强度 、饱和磁感应强度 、磁滞损耗等磁化参数。

【实验仪器与用具】FB310型动态磁滞回线实验仪，双踪示波器，导线。

【实验原理】1．磁性材料的磁化特性及磁滞回线研究磁性材料的磁化规律时，一般是通过测量磁化场的磁场强度H 与磁感应强度B 之间的关系来进行的。

铁磁性材料磁化时，它的磁感应强度B 要随磁场强度H 变化而变化。

但是B 与H 之间的函数关系是非常复杂的。

主要特点如下：（1）当磁性材料从未磁化状态（H =0且B =0）开始磁化时，B 随H 的增加而非线性增加由此画出的H B 曲线称为起始磁化曲线，如图3.26.1（O-a ）段曲线。

起始磁化曲线大致分为三个阶段，第一阶段曲线平缓，第二阶段曲线较陡，第三阶段曲线又趋于平缓。

最后当H 增大到一定值m H 后，B 增加十分缓慢或基本不再增加，这时磁化达到饱和状态，称为磁饱和。

4，操作指南
电路连接。选样品1按实验仪上所给的电路图 磁场作用停止后，仍保持磁化状态，即磁滞。
选样品1按实验仪上所给的电路图连接线路，令
为矫顽力，反映保持剩磁状态的能力。
，“U选择” 置于0位。
连接线路，令 ，“U选择” 置于0 令
测定样品1的特性参数。
在外磁场作用下，能被强烈磁化，磁导率很高。
磁滞回线实验组合分为实验仪和测试仪两大部 令
，调节示波器，出现磁滞回线。
O点为磁中性状态，即
，当磁场H从0开始增加时，B随之缓慢上升，并当H到 时，B达到饱和值
，到此为磁化曲线。
铁磁材料的磁滞回线和基本磁化曲线
分 。 磁场作用停止后，仍保持磁化状态，即磁滞。
当磁场反向从0逐渐变为时，B消失，即要消除剩磁，必须加反向磁场。
对样品进行退磁，从U=0开始提高励磁电压，将在显示屏上得到面积由小到大的一族磁滞回线。
须加反向磁场。 为矫顽力，反映保持剩磁状态的能力。
H
c
为线和磁滞回线
实验原理（续）
磁滞回线。当铁磁材料处于交变磁场中， 将沿磁滞回线反复运动，在此过程中要消 耗额外的能量，并以热的形式释放，为磁 滞损耗。可以证明，磁滞损耗与磁滞回线 所围面积成正比。
当H减小到0时，B不为0，而保留剩磁 。
磁化曲线。O点为磁中性状态，即BH0，当磁场H 这 取些步磁骤滞 7中回的线H的和顶B的点对就应是值样，品用的坐基标本纸磁绘化制曲B线-H，曲长线余，辉并示估波算器曲，线便所可围观面察积到（该磁曲滞线损的耗轨）迹。。
磁场作用停止后，仍保持磁化状态，即磁滞。
从0开始增加时，B随之缓慢上升，并当H到 时，B达 在外磁场作用下，能被强烈磁化，磁导率很高。

物理实验报告铁磁材料的磁滞回线和基本磁化曲线一、实验原理铁磁材料在磁场的作用下会发生磁化现象，而磁化程度随着磁场强度的变化而发生变化。

在一定的磁场范围内，铁磁材料的磁化程度与磁场的强度之间存在着一种函数关系，成为基本磁化曲线。

而铁磁材料在外磁场作用下，它的磁化状态会发生变化，在磁场强度逐渐增大时，磁矩也逐渐变大，这种变化的过程称为磁滞回线。

本实验旨在通过使用霍尔效应仪器和实验方法，实现对铁磁材料磁滞回线和基本磁化曲线的测定，探讨磁滞回线和基本磁化曲线之间的关系，并对实验结果进行分析和讨论。

二、实验装置实验仪器主要包括霍尔效应电路、锁相放大器、磁力计、线圈等实验器材。

三、实验步骤1、首先将磁力计放置在霍尔效应电路的输出端，然后将电路连接好。

2、在运行实验之前，需要先将霍尔效应电路进行调零操作，以保证实验的精度。

3、在调零之后，需要将待测物品即铁磁材料放置在磁力计的测量端。

4、接下来，可以利用锁相放大器对磁力计的输出信号进行检测，并进行相应的数据采集和处理。

5、在不同磁场强度下，可以对待测物品的磁化状态进行测量和记录，并记录相应的数据。

6、最终，可以将所得数据绘制成磁滞回线和基本磁化曲线图形，并对实验结果进行分析和讨论。

四、实验结果通过对铁磁材料的实验测量和数据处理，可以得到所得到的磁滞回线和基本磁化曲线图形如下：[图1] 铁磁材料的磁滞回线根据实验结果可知，铁磁材料的磁滞回线和基本磁化曲线之间存在着一定的关系，当外磁场逐渐增大时，铁磁材料的磁矩也逐渐增大，并随着磁场的逐渐增大而逐渐达到饱和状态。

当外磁场逐渐减小时，铁磁材料的磁矩也逐渐减小，并在磁场降低到一定程度时达到磁剩余状态。

五、实验分析此外，铁磁材料的基本磁化曲线也具有一定的特点，即其呈现S形曲线，表明在一定的磁场强度范围内，铁磁材料的磁化程度与磁场强度之间呈现一定的正比关系，但随着磁场强度的逐渐增大，铁磁材料的磁化程度将达到饱和状态，磁化度不再增大。

实验十二 铁磁材料的磁滞回线和基本磁化曲线一、实验目的1．认识铁磁质的磁化规律，比较两种典型的铁磁质的动态磁特性。

2．测定样品的基本磁化曲线，作μr －H 曲线。

3．测定样品的H D 、B r 、B m 和[H ·B]max 等参数。

4．测绘样品的磁滞回线，估算其磁滞损耗。

二、实验原理1．铁磁物质及其磁滞曲线根据介质在磁场中的表现，一般将磁介质分为顺磁质、抗磁质和铁磁质。

设想在真空中（没有磁介质时）有一磁场的磁感应强度是B0，其大小是B 0，将磁介质放入这个磁场中，若磁介质中的磁感应强度比B 0小一点，那末这个介质是抗磁质；若磁介质中的磁感应强度比B 0大一点，那末这个介质是抗磁质；若磁介质中的磁感应强度比B 0大得多，甚至数百数万倍的增长，那末这个介质是铁磁质。

实验表现是铁磁质移近磁极时被吸住，顺磁质稍微有被磁极吸引，而抗磁质反而被磁极稍微推开。

下表是一些材料的相对磁导率，根据相对磁导率很容易区分顺磁质、抗磁质和铁磁质。

铁磁质材料包含铁、钴、镍、某些稀有金属及其众多合金以及它们的许多氧化物的混合物（铁氧体）等。

铁磁质是一种性能特异、用途广泛的材料，我们一般情况提到磁介质均指铁磁质。

其特征是在外磁场作用下能被强烈磁化，磁导率μ很高；另一特征是磁滞，即磁化场消失后，介质仍保留磁性，即有剩磁。

图1为铁磁质的磁感应强度B 与磁化场强度H 之间的关系曲线。

图1 铁磁质的B －H 关系曲线 图2 铁磁质的μ－H 关系曲SS线图1中的原点O表示磁化之前铁磁质处于磁中性状态，即B＝H＝0，当磁场H从零开始增加时，磁感应强度B随之缓慢上升，如线段Oa所示，继之B 随H迅速增长，如ab所示，其后B的增长又趋缓慢，并当H增至H S时，B到达饱和值B S，OabS称为起始磁化曲线。

（注意：这里说的饱和值B S，并不是说B的最大值。

其实在达到B S后磁感应强度B仍然在随磁化场强度H变化，这时的B－H关系几乎是线性的。

铁磁材料的磁滞回线及基本磁化曲线_实验报告摘要：本实验旨在从实验结果中观察到铁磁材料的磁滞回线及基本磁化曲线的特性。

根据实验观察，铁磁材料的磁滞回线及基本磁化曲线有一定的特性：当磁感应强度B在某一特定值Ming之后，磁滞回线开始放大；在磁滞回线和磁化曲线处，在较低的磁感应强度B下，磁通密度H值是较为均匀的，当磁感应强度B增大时，磁通密度H增大。

从实验结果看，随着磁感应强度的改变，磁通密度也随之变化。

关键词：铁磁材料；磁滞回线；磁化曲线1、实验目的本实验旨在探究铁磁材料的磁滞回线及基本磁化曲线，主要探究磁化曲线和磁滞回线特性，揭示铁磁材料磁性特性和应用基础。

2、实验原理铁磁性材料在一定范围内，随着外加磁场的强弱，由于内在磁介质的存在，响应磁场的强弱而产生的磁效应，可用磁化曲线来描述，磁化曲线横坐标为外加磁场B，纵坐标为磁通密度H，绘制磁化曲线时，可得到磁滞回线区和磁化曲线区，按假设，若满足磁滞回线的条件，虚部磁化曲线低于实部磁化曲线，磁通密度H随外加磁场B的增强而减弱。

3、实验材料（1）各类铁磁材料；（2）阳极小电流表；（3）变压器；（4）钳形线圈；（5）可调晶闸管及其他电路控制元件；（6）电子计算表等。

4、实验流程（1）实验电路图设计：根据实验要求，绘制实验电路图，电路中包括可调晶闸管、比较示波器和磁电路。

（2）测量磁滞回线：将晶闸管设置为半导体导通阶段，阳极小电流表与变压器连接，在钳形线圈中绕入样品，并加入磁电路及相关电路控制元件，应用变压设备，根据电路控制调节磁感应强度，测量磁滞回线的特性，进而得到磁滞回线参数。

（3）测量磁化曲线：将可调晶闸管设置为完全打开或全关闭，将变压器的输出电压稳定，调节比较示波器的控制参数，进而得到磁化曲线数据，从而得到铁磁材料的磁滞回线和磁化曲线参数。

5、实验结果分析通过上述实验，本实验求出了铁磁材料的磁滞回线及基本磁化曲线参数。

实验研究发现，当磁感应强度B增大时，磁通密度H增大，且随着磁感应强度的改变，磁通密度也随之变化。

实验题目：铁磁材料的磁滞回线和基本磁化曲线实验目的：认识铁磁物质的磁化规律；测定样品的基本磁化规律，作μ-H 曲线；计算样品的H c 、B r 、B m 和（H m ，B m ）等参数；测绘样品的磁滞回线，估算其磁带损耗。

实验原理：铁磁物质在外磁场作用下被强烈磁化，故磁导率μ很大；在磁化场作用停止后，铁磁质可以保留磁化状态。

以B 为纵轴，H 为横轴作图，原点表示磁化之前物质处于磁中性状态，B=H=0，当H 开始增加时，B 随之增加。

如右上图中a ，称为起始磁化曲线。

当H 从H m 减小时，B 沿滞后于H 的曲线SR 减小，这就是磁滞现象。

当H=0时，B=B r 称为保留剩磁。

当B=0时，H=-H c ，H c 称为矫顽力。

当磁场沿H m →0→-H c →-H m →0→H c →H m 次序变化时，相应的B 沿一条闭合曲线变化（右上图），这个曲线就是磁滞回线。

若铁磁材料在交变电场中不断反复被磁 图一：磁滞回线化、去磁化，那么材料在这个过程中要消耗额外的能量，称为磁滞损耗，其值与磁滞回线面积成正比。

磁滞回线的顶点的连线称为基本磁化曲线（右下图）。

B图二：基本磁化曲线实验内容：1、将仪器的连线连接好，开启仪器；2、退磁后，将额定电压调至3.0V，测量铁磁质的磁滞回线；3、将电压从0.5V逐渐调至3.0V，依次得到B m、H m，从而得到铁磁质的基本磁化曲线。

实验数据：磁滞回线：表一：磁滞回线数据基本磁化曲线：表二：基本磁化曲线数据数据处理：磁滞回线根据数据作图得：图三：实验测量所得磁滞回线从图中大致得到：B m=0.604T；H m=194.0A/m；B r=0.183T；H c=37.3A/m。

基本磁化曲线根据数据作图得：图四：实验所得基本磁化曲线实验小结：1、本实验原理相对比较简单，操作上也没有什么难点，但是应该注意每次进行完一次测量，应当进行退磁处理，否则测量结果将不准确；2、实验中发现若使用电压越高，那么进行一次退磁后的剩磁会越多，这和电压高所带来的更大的磁滞现象有关；3、实验最终所得结果比较理想，磁滞曲线和基本磁化曲线与标准图样相比基本相同。

Байду номын сангаас
2，实验原理 ，
铁磁物质。在外磁场作用下，能被强烈磁化，磁导率很 高。磁场作用停止后，仍保持磁化状态，即磁滞。 磁化曲线。O点为磁中性状态，即B = H = 0，当磁场H 从0开始增加时，B随之缓慢上升，并当H到 H s 时，B达 到饱和值 Bs ，到此为磁化曲线。当H减小到0时，B不 为0，而保留剩磁 B r 。 当磁场反向从0逐渐变为时，B消失，即要消除剩磁，必 须加反向磁场。 Hc 为矫顽力，反映保持剩磁状态的能力。
磁化曲线和磁滞回线
实验原理（ 实验原理（续）
磁滞回线。当铁磁材料处于交变磁场中， 将沿磁滞回线反复运动，在此过程中要消 耗额外的能量，并以热的形式释放，为磁 滞损耗。可以证明，磁滞损耗与磁滞回线 所围面积成正比。 基本磁化曲线。磁滞回线顶点的连线为铁 磁材料的基本磁化曲线，磁导率。 B
µ =
H
3，实验仪器 ，
大学物理实验-预习导航 大学物理实验 预习导航
铁磁材料的磁滞回线和 基本磁化曲线
北京工业大学 高一波
内容介绍
1，背景介绍 2，实验原理 3，仪器介绍 4，操作指南 5，数据处理要求
1，简介 ，
铁磁材料（镍、钴、铁及其合金）在电力、通 讯等领域有着十分广泛的应用。磁滞回线磁滞 回线反映磁性材料在外磁场中的磁化特性。
操作指南（ 操作指南（续2） ）
令 U = 3.0V , R1 = 2.5Ω 测定样品1的特性参数。 取步骤7中的H和B的对应值，用坐标纸绘制 B-H曲线，并估算曲线所围面积（磁滞损 耗）。
5，数据处理 ，
按照实验内容的要求，记录所需的数据，自己 画数据表格。 作图。画磁滞回线至少取50个数据。
操作指南（ 操作指南（续1） ）

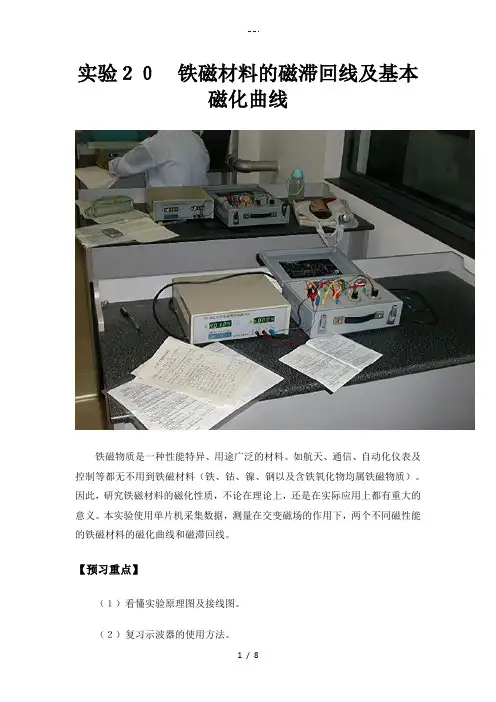

实验２０铁磁材料的磁滞回线及基本磁化曲线铁磁物质是一种性能特异、用途广泛的材料。

如航天、通信、自动化仪表及控制等都无不用到铁磁材料（铁、钴、镍、钢以及含铁氧化物均属铁磁物质）。

因此，研究铁磁材料的磁化性质，不论在理论上，还是在实际应用上都有重大的意义。

本实验使用单片机采集数据，测量在交变磁场的作用下，两个不同磁性能的铁磁材料的磁化曲线和磁滞回线。

【预习重点】（１）看懂实验原理图及接线图。

（２）复习示波器的使用方法。

参考书：《电磁学》下册，赵凯华、陈熙谋著，第五、六章；《大学物理学》电磁学部分，杨仲耆等编，第六章。

【仪器】磁滞回线实验组合仪、双踪示波器。

【原理】１）铁磁材料的磁化及磁导率铁磁物质的磁化过程很复杂，这主要是由于它具有磁滞的特性。

一般都是通过测量磁化场的磁场强度Ｈ和磁感应强度Ｂ之间的关系来研究其磁性规律的。

图２０—１起始磁化曲线和磁滞回线图２０—２基本磁化曲线当铁磁物质中不存在磁化场时，Ｈ和Ｂ均为零，即图２０—１中Ｂ～Ｈ曲线的坐标原点０。

随着磁化场Ｈ的增加，Ｂ也随之增加，但两者之间不是线性关系。

当Ｈ增加到一定值时，Ｂ不再增加（或增加十分缓慢），这说明该物质的磁化已达到饱和状态。

Ｈm 和Ｂm分别为饱和时的磁场强度和磁感应强度（对应于图中ａ点）。

如果再使Ｈ逐渐退到零，则与此同时Ｂ也逐渐减少。

然而Ｈ和Ｂ对应的曲线轨迹并不沿原曲线轨迹ａ０返回，而是沿另一曲线ａｂ下降到Ｂr，这说明当Ｈ下降为零时，铁磁物质中仍保留一定的磁性，这种现象称为磁滞，Ｂr称为剩磁。

将磁化场反向，再逐渐增加其强度，直到Ｈ＝－Ｈc，磁感应强度消失，这说明要消除剩磁，必须施加反向磁场Ｈc 。

Ｈc称为矫顽力。

它的大小反映铁磁材料保持剩磁状态的能力。

图２０—１表明，当磁场按Ｈm →０→－Ｈc→－Ｈm→０→Ｈc →Ｈm次序变化时，Ｂ所经历的相应变化为Ｂm→Ｂr→０→－Ｂm→－Ｂr→０→Ｂm。

于是得到一条闭合的Ｂ～Ｈ曲线，称为磁滞回线。

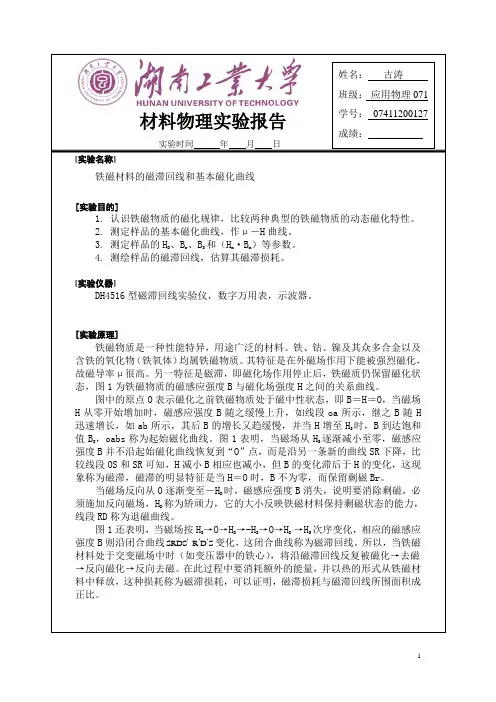

材料物理实验报告实验时间 年 月 日[实验名称]铁磁材料的磁滞回线和基本磁化曲线[实验目的]1. 认识铁磁物质的磁化规律，比较两种典型的铁磁物质的动态磁化特性。

2. 测定样品的基本磁化曲线，作μ－H 曲线。

3. 测定样品的H D 、B r 、B S 和（H m ·B m ）等参数。

4. 测绘样品的磁滞回线，估算其磁滞损耗。

[实验仪器]DH4516型磁滞回线实验仪，数字万用表，示波器。

[实验原理]铁磁物质是一种性能特异，用途广泛的材料。

铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。

其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。

另一特征是磁滞，即磁化场作用停止后，铁磁质仍保留磁化状态，图1为铁磁物质的磁感应强度B 与磁化场强度H 之间的关系曲线。

图中的原点O 表示磁化之前铁磁物质处于磁中性状态，即B ＝H ＝O ，当磁场H 从零开始增加时，磁感应强度B 随之缓慢上升，如线段oa 所示，继之B 随H 迅速增长，如ab 所示，其后B 的增长又趋缓慢，并当H 增至H S 时，B 到达饱和值B S ，oabs 称为起始磁化曲线。

图1表明，当磁场从H S 逐渐减小至零，磁感应强度B 并不沿起始磁化曲线恢复到“O ”点，而是沿另一条新的曲线SR 下降，比较线段OS 和SR 可知，H 减小B 相应也减小，但B 的变化滞后于H 的变化，这现象称为磁滞，磁滞的明显特征是当H ＝O 时，B 不为零，而保留剩磁Br 。

当磁场反向从O 逐渐变至－H D 时，磁感应强度B 消失，说明要消除剩磁，必须施加反向磁场，H D 称为矫顽力，它的大小反映铁磁材料保持剩磁状态的能力，线段RD 称为退磁曲线。

图1还表明，当磁场按H S →O →H D →-H S →O →H D ´→H S 次序变化，相应的磁感应强度B 则沿闭合曲线S SRD 'S D R ''变化，这闭合曲线称为磁滞回线。

铁磁材料的磁滞回线和基本磁化曲线实验报告Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】实验题目：铁磁材料的磁滞回线和基本磁化曲线 实验目的：认识铁磁物质的磁化规律；测定样品的基本磁化规律，作μ-H 曲线；计算样品的H c 、B r 、B m 和（H m ，B m ）等参数；测绘样品的磁滞回线，估算其磁带损耗。

实验原理：铁磁物质在外磁场作用下被强烈磁化，故磁导率μ很大；在磁化场作用停止后，铁磁质可以保留磁化状态。

以B 为纵轴，H 为横轴作图，原点表示磁化之前物质处于磁中性状态，B=H=0，当H 开始增加时，B 随之增加。

如右上图中a ，称为起始磁化曲线。

当H 从H m 减小时，B 沿滞后于H 的曲线SR 减小，这就是磁滞现象。

当H=0时，B=B r 称为保留剩磁。

当B=0时，H=-H c ，H c 称为矫顽力。

当磁场沿H m →0→-H c →-H m →0→H c →H m 次序变化时，相应的B 沿一条闭合曲线变化（右上图），这个曲线就是磁滞回线。

若铁磁材料在交变电场中不断反复被磁 图一：磁滞回线化、去磁化，那么材料在这个过程中要消耗额外的能量，称为磁滞损耗，其值与磁滞回线面积成正比。

磁滞回线的顶点的连线称为基本磁化曲线（右下图）。

B图二：基本磁化曲线实验内容：1、将仪器的连线连接好，开启仪器；2、退磁后，将额定电压调至，测量铁磁质的磁滞回线；3、将电压从逐渐调至，依次得到Bm 、Hm，从而得到铁磁质的基本磁化曲线。

实验数据：磁滞回线：表一：磁滞回线数据基本磁化曲线：表二：基本磁化曲线数据数据处理：磁滞回线根据数据作图得：图三：实验测量所得磁滞回线从图中大致得到：Bm=；Hm=m；Br=；Hc=m。

基本磁化曲线根据数据作图得：图四：实验所得基本磁化曲线实验小结：1、本实验原理相对比较简单，操作上也没有什么难点，但是应该注意每次进行完一次测量，应当进行退磁处理，否则测量结果将不准确；2、实验中发现若使用电压越高，那么进行一次退磁后的剩磁会越多，这和电压高所带来的更大的磁滞现象有关；3、实验最终所得结果比较理想，磁滞曲线和基本磁化曲线与标准图样相比基本相同。

实验19 铁磁材料的磁滞回线和基本磁化曲线铁磁物质（铁、钴、钢、镍、铁镍合金等）的磁性有两个特点：其一是在外磁场作用下能被强烈磁化，故磁导率μ很高，而且磁导率随磁化场强度变化；另一特征是磁滞，即磁化场作用停止后，铁磁质仍保留磁化状态。

因而它的磁化规律很复杂。

要具体了解某种铁磁材料的磁性，就必须测出它的磁化曲线和磁滞回线。

实验目的和学习要求1. 认识铁磁物质的磁化规律，比较两种典型的铁磁物质的动态磁化特性；2. 测定样品的基本磁化曲线，作μ－H曲线；3. 测定样品的HC、Br、Bm和（Hm·Bm）等参数；4. 测绘样品的磁滞回线，估算其磁滞损耗。

实验原理1．起始磁化曲线、基本磁化曲线和磁滞回线图19-1为铁磁物质的磁感应强度B与磁化场强度H之间的关系曲线。

图中的原点O 表示磁化之前铁磁物质处于磁中性状态，即B＝H＝O。

当磁场H从零开始增加时，磁感应强度B随之缓慢上升，如线段oa所示，继之B随H迅速增长，如ab所示，其后B的增长又趋缓慢，并当H增至H S时，B到达饱和值B S，oabs称为起始磁化曲线。

图19-1表明，当磁场从H S逐渐减小至零，磁感应强度B并不沿起始磁化曲线恢复到“O”点，而是沿另一条新的曲线SR下降，比较线段OS和SR可知，H减小B相应也减小，但B的变化滞后于H的变化，这现象称为磁滞，磁滞的明显特征是当H＝O时，B不为零，而保留剩磁Br。

当磁场反向从O逐渐变至－H D时，磁感应强度B消失，说明要消除剩磁，必须施加反向磁场，H D称为矫顽力，它的大小反映铁磁材料保持剩磁状态的能力，线段RD称为退磁曲线。

图19-1还表明，当磁场按H S→O→H D→-H S→O→H D´→H S次序变化，相应的磁感应'变化，这闭合曲线称为磁滞回线。

所以，当铁磁材料处强度B则沿闭合曲线SR'DSRD'S于交变磁场中时（如变压器中的铁心），将沿磁滞回线反复被磁化→去磁→反向磁化→反向去磁。

铁磁材料的滞回线和基本磁化曲线
实验报告.doc
铁磁材料的滞回线和基本磁化曲线实验报告
一、实验介绍
1.目的：了解铁磁材料的滞回线特性和基本磁化曲线特性。

2.原理：铁磁材料对外加磁场可以产生磁化，当外加磁场大于一定值时，磁化会达到平衡，此时，电流为零。

3.实验装置：实验使用的设备有：铁磁材料及其连接的实验装置，电流表、电压表等。

二、实验步骤
1.准备实验：将铁磁材料放入实验装置中，接上电源，接好电流表、电压表等装置，打开实验装置。

2.测量滞回线：用电流表测量铁磁材料在不同外加磁场下的磁化，记录电流和电压数据，即可得到滞回线的曲线。

3.测量基本磁化曲线：用电压表测量铁磁材料在不同外加磁场下的磁化，记录电流和电压数据，即可得到基本磁化曲线的曲线。

三、实验结果
1.滞回线曲线：
在H=0.2T,I=0mA时，V=1.9V；
在H=0.4T,I=4.8mA时，V=3.6V；
在H=0.6T,I=9.6mA时，V=5.3V；
在H=0.8T,I=14.4mA时，V=7.0V；
2.基本磁化曲线：
在H=0.2T,V=1.9V时，I=0mA；
在H=0.4T,V=3.6V时，I=4.8mA；
在H=0.6T,V=5.3V时，I=9.6mA；
在H=0.8T,V=7.0V时，I=14.4mA。

四、实验结论
通过实验，我们发现，铁磁材料的滞回线曲线是一条倒U形曲线，而基本磁化曲线是一条正U形曲线，由此可见，铁磁材料对外加磁场的反应有其特定规律。

实验题目：铁磁材料的磁滞回线和基本磁化曲线实验目的：认识铁磁物质的磁化规律；测定样品的基本磁化规律，作μ-H 曲线；计算样品的H c 、B r 、B m 和（H m ，B m ）等参数；测绘样品的磁滞回线，估算其磁带损耗。

实验原理：铁磁物质在外磁场作用下被强烈磁化，故磁导率μ很大；在磁化场作用停止后，铁磁质可以保留磁化状态。

以B 为纵轴，H 为横轴作图，原点表示磁化之前物质处于磁中性状态，B=H=0，当H 开始增加时，B 随之增加。

如右上图中a ，称为起始磁化曲线。

当H 从H m 减小时，B 沿滞后于H 的曲线SR 减小，这就是磁滞现象。

当H=0时，B=B r 称为保留剩磁。

当B=0时，H=-H c ，H c 称为矫顽力。

当磁场沿H m →0→-H c →-H m →0→H c →H m 次序变化时，相应的B 沿一条闭合曲线变化（右上图），这个曲线就是磁滞回线。

若铁磁材料在交变电场中不断反复被磁 图一：磁滞回线化、去磁化，那么材料在这个过程中要消耗额外的能量，称为磁滞损耗，其值与磁滞回线面积成正比。

磁滞回线的顶点的连线称为基本磁化曲线（右下图）。

B图二：基本磁化曲线实验内容：1、将仪器的连线连接好，开启仪器；2、退磁后，将额定电压调至3.0V，测量铁磁质的磁滞回线；3、将电压从0.5V逐渐调至3.0V，依次得到B m、H m，从而得到铁磁质的基本磁化曲线。

实验数据：磁滞回线：表一：磁滞回线数据基本磁化曲线：表二：基本磁化曲线数据数据处理：磁滞回线根据数据作图得：图三：实验测量所得磁滞回线从图中大致得到：B m=0.604T；H m=194.0A/m；B r=0.183T；H c=37.3A/m。

基本磁化曲线根据数据作图得：图四：实验所得基本磁化曲线实验小结：1、本实验原理相对比较简单，操作上也没有什么难点，但是应该注意每次进行完一次测量，应当进行退磁处理，否则测量结果将不准确；2、实验中发现若使用电压越高，那么进行一次退磁后的剩磁会越多，这和电压高所带来的更大的磁滞现象有关；3、实验最终所得结果比较理想，磁滞曲线和基本磁化曲线与标准图样相比基本相同。

155实验十七 铁磁材料的磁滞回线和基本磁化曲线磁性材料应用广泛，从常用的永久磁铁、变压器铁芯到录音、录像、计算机存贮用的磁带、磁盘等都采用磁性材料。

磁滞回线和基本磁化曲线反映了磁性材料的主要特征。

通过实验研究这些性质不仅能掌握用示波器观察磁滞回线以及基本磁化曲线的基本测绘方法，而且能从理论和实际应用上加深对材料磁特性的认识。

【实验目的】1． 认识铁磁物质的磁化规律，比较两种典型的铁磁物质的动态磁化特性。

2． 测绘样品的磁滞回线，比较其磁滞损耗大小。

3． 测定样品的B s 、Ｈs 、B r 、H D 等参数。

4． 测定样品的基本磁化曲线，作B -H 及μ-Ｈ曲线。

【实验仪器】FB310A 磁滞回线实验仪、GOS-620型示波器【实验原理】铁磁物质是一种性能特异、用途广泛的材料。

铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。

其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。

另一特征是磁滞，即磁化场作用停止后，铁磁物质仍保留磁化状态，它的图17-1 铁磁质起始磁化曲线和磁滞回线 图17-2 同一铁磁材料的一簇磁滞回线磁感应强度不仅依赖于外磁场强度，而且还依赖于原先的磁化程度。

图17-1为铁磁物质的磁感应强度Ｂ与磁化场强度H之间的关系曲线。

图中的原点Ｏ表示磁化之前铁磁物质处于磁中性状态，即Ｂ＝H＝０，当磁场Ｈ从零开始增加时，磁感应强度Ｂ随之缓慢上升，如线段Oa所示，其后B的增长趋于缓慢，并当H增至Hs时，B达到饱和值Bs，OabS称为起始磁化曲线。

如果将磁化场H减小，B并不沿原来的曲线OabS减小，而是沿另一条新的曲线SR下降，比较线段OS和SR知，H减小B也相应减小，但B的变化滞后于H的变化，此现象即称为磁滞。

磁滞的明显特征是当H=0时，B不为零，而保留剩磁Br。

当磁场反向逐渐变至-H D时，磁感应强度B消失，说明要消除剩磁，必须施加反向磁场，H D称为矫顽力，它的大小反映铁磁材料保持剩磁状态的能力，线段RD称为退磁曲线。

铁磁材料的磁滞回线和基本磁化曲线(动态磁滞回线实验)磁性材料在科研和工业中有着广泛的应用，种类也相当繁多，因此各种材料的磁特性测量，是电磁学实验中一个重要内容。

磁特性测量分为直流磁特性测量和交流磁特性测量。

本实验用交流正弦电流对磁性材料进行磁化，测得的磁感应强度与磁场强度关系曲线称为动态磁滞回线，或者称为交流磁滞回线，它与直流磁滞回线是有区别的。

可以证明：磁滞回线所包围的面积等于使单位体积磁性材料反复磁化一周时所需的功，并且因功转化为热而表现为损耗。

测量动态磁滞回线时，材料中不仅有磁滞损耗，还有涡流损耗，因此，同一材料的动态磁滞回线的面积要比静态磁滞回线的面积稍大些。

本实验重点学习用示波器显示和测量磁性材料动态磁滞回线和基本磁化曲线的方法，了解软磁材料和硬磁材料交流磁滞回线的区别。

一．实验目的1. 了解磁性材料的磁滞回线和磁化曲线的概念，加深对铁磁材料的重要物理量矫顽力、剩磁和磁导率的理解。

2. 用示波器测量软磁材料（软磁铁氧体）的磁滞回线和基本磁化曲线，求该材料的饱和磁感应强度m B 、剩磁r B 和矫顽力c H 。

3. 学习示波器的X 轴和Y 轴用于测量交流电压时，各自分度值的校准。

4. 用示波器显示硬铁磁材料（模具钢12Cr ）的交流磁滞回线，并与软磁材料进行比较。

二. 实验原理（一）铁磁物质的磁滞现象铁磁性物质的磁化过程很复杂，这主要是由于它具有磁性的原因。

一般都是通过测量磁化场的磁场强度H 和磁感应强度B 之间关系来研究其磁化规律的。

如左图所示，当铁磁物质中不存在磁化场时，H 和B 均为零，在H B 图中则相当于坐标原点O 。

随着磁化场H 的增加，B 也随之增加，但两者之间不是线性关系。

当H 增加到一定值时，B 不再增加或增加的十分缓慢，这说明该物质的磁化已达到饱和状态。

m H 和m B 分别为饱和时的磁场强度和磁感应强度(对应于图中A 点)。

如果再使H 逐步退到零，则与此同时B 也逐渐减小。

电磁学综合设计性实验报告实验名称：铁磁材料磁滞回线的研究班级：姓名: 学号：同组同学：实验地点：宁夏大学基础物理实验中心实验时间：2014-6-8 指导教师：实验成绩：目录摘要 (2)关键字 (2)实验目的 (2)实验仪器 (2)实验原理 (2)实验内容与步骤 (5)数据记录及处理 (6)误差分析 (9)实验结论 (9)心得体会 (10)参考文献 (10)铁磁材料磁滞回线的研究摘要：铁磁物质是一种性能特异，用途广泛的材料。

其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。

另一特征是磁滞，即磁化场作用停止后，铁磁质仍保留磁化状态。

研究铁磁材料的特性有着重要的意义，它在传统工业、生物医学中磁应用、军事领域以及考古天文地址采矿界领域都有着广泛的应用。

研究铁磁材料重要的方法是测量和分析磁滞回线和基本磁化曲线。

关键词：铁磁材料；磁滞回线；基本磁化曲线一，实验目的1. 认识铁磁物质的磁化规律，比较两种典型的铁磁物质的动态磁化特性。

2. 测定样品的基本磁化曲线，作μ－H曲线。

3. 测定样品的H D、B r、B S和（H m·B m）等参数。

4. 测绘样品的磁滞回线，估算其磁滞损耗。

二，实验仪器DH4516型磁滞回线实验仪，数字万用表，示波器。

三，实验原理铁磁物质是一种性能特异，用途广泛的材料。

铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。

其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。

另一特征是磁滞，即磁化场作用停止后，铁磁质仍保留磁化状态，图1为铁磁物质的磁感应强度B与磁化场强度H之间的关系曲线。

图中的原点O表示磁化之前铁磁物质处于磁中性状态，即B＝H＝O，当磁场H从零开始增加时，磁感应强度B 随之缓慢上升，如线段oa 所示，继之B 随H 迅速增长，如ab 所示，其后B 的增长又趋缓慢，并当H 增至H S 时，B 到达饱和值B S ，oabs 称为起始磁化曲线。

图1表明，当磁场从H S 逐渐减小至零，磁感应强度B 并不沿起始磁化曲线恢复到“O ”点，而是沿另一条新的曲线SR 下降，比较线段OS 和SR 可知，H 减小B 相应也减小，但B 的变化滞后于H 的变化，这现象称为磁滞，磁滞的明显特征是当H ＝O 时，B 不为零，而保留剩磁Br 。
