铁磁材料的磁化曲线及其分类

一、测量样品之前为什么要退磁？
答：铁磁材料被磁化后，当外磁场强度H减为0后，铁磁材料还保留磁感应强度，称其为铁磁材料的剩磁，只有消除声磁我们在测基本磁化曲线时，对较小的磁场强度H的电压U对应的样品的磁感应强度B才是正确的，才能显示正确的图形。

二、什么叫做初始磁化曲线？
答：当铁磁材料从未磁化状态（H=0且B=0）开始磁化时，B随H的增加而非线性增加。

当H增大到一定值Hm后，B增加十分缓慢或基本不再增加，这时磁化达到饱和状态，称为磁饱和。

达到磁饱和时的Hm和Bm分别称为饱和磁场强度和饱和磁感应强度。

B~H曲线称为初始磁化曲线。

三、怎样使样品完全退磁，使初始状态在H＝0，B＝0点上？
答：打开实验仪电源，对样品退磁。

顺时针方向转动励磁电压“U选择”旋钮，使U从0增加到3V，然后逆时针方向转动旋钮，将U从３Ｖ降至0。

退磁的目的是使样品处于磁中性状态，即B＝0，H＝0。

四、什么叫铁刺损耗？
答：当铁磁材料沿着磁滞回线经历磁化→去磁→反向磁化→反向去磁的循环过程中，由于磁滞效应，要消耗额外的能量，并且以热量的形式耗散掉。

这部分因磁滞效应而消耗的能量，叫做磁滞损耗]
[BH。

一个循环过程中单位体积磁性材料的磁滞损耗正比于磁滞回线所围的面积。

铁磁材料的磁化曲线和磁滞回线铁磁材料分为硬磁和软磁两类。

硬磁材料（如铸钢）的磁滞回线宽，剩磁和矫顽磁力较大（120-20000安/米，甚至更高），因而磁化后，它的磁感应强度能保持，适宜制作永久磁铁。

软磁材料（如硅钢片）的磁滞回线窄，矫顽磁力小（一般小于120安/米），但它的磁导率和饱和磁感应强度大，容易磁化和去磁，故常用于制造电机、变压器和电磁铁。

可见，铁磁材料的磁化曲线和磁滞回线是该材料的重要特性，也是设计电磁机构或仪表的依据之一。

通过实验研究这些性质不仅能掌握用示波器观察磁滞回线以及基本磁化曲线的测绘方法，而且能从理论和实际应用上加深对材料磁特性的认识。

一 实验目的1、 掌握用示波器观察磁滞回线以及基本磁化曲线的测绘方法2、 观察磁滞现象，加深对铁磁材料主要物理量（如矫顽力、剩磁和磁导率等）的理解。

二 实验原理(一)起始磁化曲线、基本磁化曲线和磁滞回线铁磁材料（如铁、镍、钴和其他铁磁合金）具有独特的磁化性质。

取一块未磁化的铁磁材料，譬如以外面密绕线圈的钢圆环样品为例。

如果流过线圈的磁化电流从零逐渐增大，则钢圆环中的磁感应强度B 随激励磁场强度H 的变化如图1中oa 段所示。

这条曲线称为起始磁化曲线。

继续增大磁化电流，即增加磁场强度H 时，B 上升很缓慢。

如果H 逐渐减小，则B 也相应减小，但并不沿ao 段下降，而是沿另一条曲线ab 下降。

B 随H 变化的全过程如下：当H 按 O →H m →O →－c H →－H m →O →c H →H m 的顺序变化时，B 相应沿 O →m B →r B →O →－m B →－r B →O →m B 的顺序变化。

将上述变化过程的各点连接起来，就得到一条封闭曲线abcdefa,这条曲线称为磁滞回线。

从图1可以看出：BH B mB r a b －H m f o HC c d H m－H C－B r－B me图 1（1）当H ＝0时，B 不为零，铁磁材料还保留一定值的磁感应强度r B ，通常称r B 为铁磁材料的剩磁。

铁磁材料的磁滞回线和磁化曲线铁磁物质是一种性能特异、用途广泛的材料。

如航天、通信、自动化仪表及控制等都无不用到铁磁材料(铁、钴、镍、钢以及含铁氧化物均属铁磁物质)。

因此，研究铁磁材料的磁化性质，不论在理论上，还是在实际应用上都有重大的意义。

本实验使用单片机采集数据，测量在交变磁场的作用下，两个不同磁性能的铁磁材料的磁化曲线和磁滞回线。

1)铁磁材料的磁化及磁导率铁磁物质的磁化过程很复杂，这主要是由于它具有磁滞的特性。

一般都是通过测量磁化场的磁场强度H和磁感应强度B之间的关系来研究其磁性规律的。

图20—1起始磁化曲线和磁滞回线图20—2基本磁化曲线当铁磁物质中不存在磁化场时，H和B均为零，即图20—1中B～H曲线的坐标原点0。

随着磁化场H的增加，B也随之增加，但两者之间不是线性关系。

当H增加到一定值时，B不再增加(或增加十分缓慢)，这说明该物质的磁化已达到饱和状态。

Hm和Bm分别为饱和时的磁场强度和磁感应强度(对应于图中a点)。

如果再使H逐渐退到零，则与此同时B也逐渐减少。

然而H和B对应的曲线轨迹并不沿原曲线轨迹a0返回，而是沿另一曲线ab下降到Br，这说明当H下降为零时，铁磁物质中仍保留一定的磁性，这种现象称为磁滞，Br称为剩磁。

将磁化场反向，再逐渐增加其强度，直到H=-Hc，磁感应强度消失，这说明要消除剩磁，必须施加反向磁场Hc。

Hc称为矫顽力。

它的大小反映铁磁材料保持剩磁状态的能力。

图20—1表明，当磁场按Hm→0→-Hc→-Hm→0→Hc→Hm次序变化时，B所经历的相应变化为Bm→Br→0→-Bm→-Br→0→Bm。

于是得到一条闭合的B～H曲线，称为磁滞回线。

所以，当铁磁材料处于交变磁场中时(如变压器中的铁心)，它将沿磁滞回线反复被磁化→去磁→反向磁化→反向去磁。

在此过程中要消耗额外的能量，并以热的形式从铁磁材料中释放，这种损耗称为磁滞损耗。

可以证明，磁滞损耗与磁滞回线所围面积成正比。

应该说明，对于初始态为H=0，B=0的铁磁材料，在交变磁场强度由弱到强依次进行磁化的过程中，可以得到面积由小到大向外扩张的一簇磁滞回线，如图20—2所示。

一.磁性材料的基本特性1.磁性材料的磁化曲线磁性材料是由铁磁性物质或亚铁磁性物质组成的，在外加磁场H作用下，必有相应的磁化强度M或磁感应强度B，它们随磁场强度H的变化曲线称为磁化曲线(M～H或B～H曲线)。

磁化曲线一般来说是非线性的，具有2个特点：磁饱和现象及磁滞现象。

即当磁场强度H足够大时，磁化强度M达到一个确定的饱和值Ms，继续增大H，Ms保持不变；以及当材料的M值达到饱和后，外磁场H降低为零时，M并不恢复为零，而是沿MsMr曲线变化。

材料的工作状态相当于M～H曲线或B～H曲线上的某一点，该点常称为工作点。

2.软磁材料的常用磁性能参数•饱和磁感应强度Bs: 其大小取决于材料的成分，它所对应的物理状态是材料内部的磁化矢量整齐排列；•剩余磁感应强度Br: 是磁滞回线上的特征参数,H回到0时的B值. 矩形比: Br/Bs；•矫顽力Hc: 是表示材料磁化难易程度的量，取决于材料的成分及缺陷（杂质、应力等）；•磁导率m:是磁滞回线上任何点所对应的B与H的比值，与器件工作状态密切相关；•初始磁导率mi、最大磁导率mm、微分磁导率md、振幅磁导率ma、有效磁导率me、脉冲磁导率mp；•居里温度Tc: 铁磁物质的磁化强度随温度升高而下降,达到某一温度时,自发磁化消失,转变为顺磁性, 该临界温度为居里温度. 它确定了磁性器件工作的上限温度；•损耗P: 磁滞损耗Ph及涡流损耗Pe P=Ph+Pe=af+bf2+cPeμf2t2/,r 降低磁滞损耗Ph的方法是降低矫顽力Hc；降低涡流损耗Pe的方法是减薄磁性材料的厚度t及提高材料的电阻率r；•在自由静止空气中磁芯的损耗与磁芯的温升关系为:总功率耗散（亳瓦特）/表面积（平方厘米）3.软磁材料的磁性参数与器件的电气参数之间的转换•设计软磁器件通常包括三个步骤:正确选用磁性材料；•合理确定磁芯的几何形状及尺寸；•根据磁性参数要求，模拟磁芯的工作状态得到相应的电气参数。

材料:B H,m磁芯(S,l):f～F器件(N):U～I,LI ～H: H = IN/l磁势F =ò Hdl=HlNf = ò UdtL～m:L＝AL N2 =4N2m SK /D′10-9U ～B:U = Ndf/dt = kfNBS ′10-6二、常用软磁磁芯的特点及应用(一).粉芯类1.磁粉芯磁粉芯是由铁磁性粉粒与绝缘介质混合压制而成的一种软磁材料。

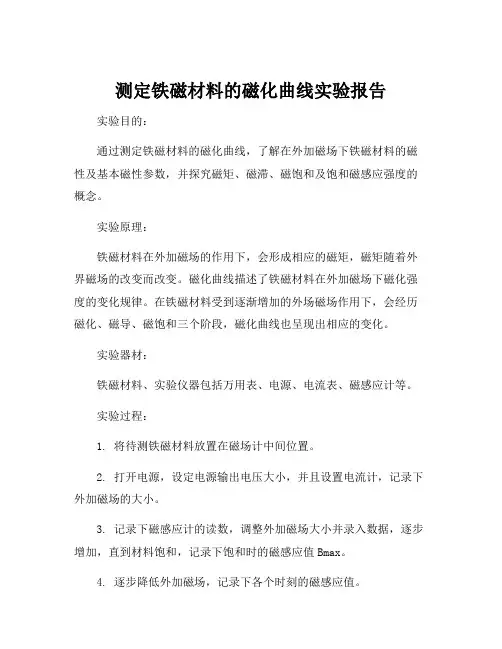

测定铁磁材料的磁化曲线实验报告实验目的：通过测定铁磁材料的磁化曲线，了解在外加磁场下铁磁材料的磁性及基本磁性参数，并探究磁矩、磁滞、磁饱和及饱和磁感应强度的概念。

实验原理：铁磁材料在外加磁场的作用下，会形成相应的磁矩，磁矩随着外界磁场的改变而改变。

磁化曲线描述了铁磁材料在外加磁场下磁化强度的变化规律。

在铁磁材料受到逐渐增加的外场磁场作用下，会经历磁化、磁导、磁饱和三个阶段，磁化曲线也呈现出相应的变化。

实验器材：铁磁材料、实验仪器包括万用表、电源、电流表、磁感应计等。

实验过程：1. 将待测铁磁材料放置在磁场计中间位置。

2. 打开电源，设定电源输出电压大小，并且设置电流计，记录下外加磁场的大小。

3. 记录下磁感应计的读数，调整外加磁场大小并录入数据，逐步增加，直到材料饱和，记录下饱和时的磁感应值Bmax。

4. 逐步降低外加磁场，记录下各个时刻的磁感应值。

实验结果：根据实验测量数据，我们得到了铁磁材料的磁化曲线，它是一条典型的S形曲线。

在开始的阶段，磁化随着外界磁场的增加而增加，这个阶段叫做磁化区。

在这个阶段，铁磁材料的磁矩不断增加，但是达到某一值后，磁矩的增加就呈现出饱和状态，铁磁材料不再具有显著的磁应性，这个阶段叫做磁饱和区。

实验结论：通过本次实验，我们得到了铁磁材料的磁化曲线，并且了解了铁磁材料的磁性及基本磁性参数，研究了磁矩、磁滞、磁饱和及饱和磁感应强度的概念。

实验结果表明，随着外加磁场的增加，铁磁材料的磁化强度也随之增强，但在一定程度上会出现饱和现象。

本实验的结果有助于我们更加深入地了解铁磁材料的磁性质，对于未来研究和应用铁磁材料有着重要的指导意义。

铁磁材料的磁滞回线圈和基本磁化曲线铁磁材料是指具有较高磁铁石性的材料，比如铁、镍、钴等。

在外加磁场的作用下，铁磁材料会产生自发磁化现象，磁滞回线和基本磁化曲线是研究铁磁材料磁性的重要工具。

下面我们来详细讲解一下它们的概念和性质。

1. 磁滞回线圈磁滞回线是指铁磁材料在交变磁场或直流磁场作用下，磁化强度随磁场强度变化的曲线。

当外加磁场逐渐升高时，铁磁材料会自发磁化，直到达到饱和磁化强度，此时材料的磁化强度不再随磁场强度的增加而增加，形成了一个磁致饱和的状态。

如果磁场继续增加，铁磁材料的磁化强度会逐渐减小，直到归零，这个过程称为磁降淬。

如果再减小磁场强度，铁磁材料的磁化强度又会逐渐增加，直至达到反向饱和磁化强度，完成一个磁滞回线的闭合。

磁滞回线圈是通过测量铁磁材料在交变磁场或直流磁场作用下的磁化强度，来得到磁滞回线的一种实验手段。

它由两个线圈组成，一个线圈提供外加磁场，另一个线圈用于测量铁磁材料的磁化强度。

在实验中，我们通常使用示波器来观察磁滞回线的形状，进一步研究铁磁材料的磁性质。

2. 基本磁化曲线基本磁化曲线是指铁磁材料在磁场作用下，磁化强度随磁场强度变化的曲线。

与磁滞回线不同的是，基本磁化曲线不考虑磁滞回线的闭合，而是研究铁磁材料的磁性质在一定范围内的变化趋势。

基本磁化曲线通常包含三个阶段：（1）线性阶段：在小磁场范围内，铁磁材料的磁化强度与磁场强度呈线性变化，其斜率称为初始磁导率。

（2）饱和阶段：随着外加磁场的增加，铁磁材料的磁化强度逐渐增加，直至达到饱和磁化强度。

此时，铁磁材料的磁化强度不再随磁场强度的增加而增加。

基本磁化曲线是研究铁磁材料磁化特性的重要工具。

通过测量不同铁磁材料在不同磁场条件下的基本磁化曲线，可以得到多种材料的磁滞特性和磁化特性，用于制备和应用磁性材料。

铁磁材料的磁化曲线
铁磁材料的磁化曲线是描述铁磁材料磁化特性的一种曲线。

它反映了磁场强度对铁磁材料磁化强度的影响。

铁磁材料的磁化曲线一般呈现出“S”形状，也称为“磁滞环”。

磁滞环的左端对应着铁磁材料没有磁化的状态（磁场强度为0时），沿着曲线向右移动，磁场强度逐渐增大，铁磁材料开始磁化，磁化强度逐渐增加。

当磁场强度达到一定程度时，铁磁材料已经达到饱和磁化强度。

随着磁场强度进一步增大，铁磁材料的磁化强度不再增加，保持在饱和磁化强度不变，直到磁场强度减小到0，磁化强度才开始减小。

当从右端开始沿着磁滞环向左移动时，铁磁材料的磁化强度不会立即降为0，而是经过一段时间的减小，直到磁场强度为0时，铁磁材料的磁化强度才归零。

这表明铁磁材料具有一定的剩磁效应，即在去除磁场的情况下，材料仍然保持一定的磁化强度。

磁滞环的形状和大小取决于铁磁材料的性能和物理结构，并受到外部条件的影响。

磁滞环的面积代表着铁磁材料的磁滞损耗，越大代表铁磁材料的损耗越大。

因此，在应用过程中需要考虑铁磁材料的磁滞损耗问题。

铁磁材料的磁滞回线和基本磁化曲线实验讲义铁磁材料按特性分硬磁和软磁两大类，铁磁材料的磁化曲线和磁滞回线，反映该材料的重要特性，也是设计选用材料的重要依据。

一：实验目的：1．．．认识铁磁材料的磁化规律，比较两种典型铁磁物质的动态磁特性。

2．．．测定样品的基本磁化特性曲线(B m-H m曲线)，并作μ—H曲线。

3．．．测绘样品在给定条件下的磁滞回线，以及相关的H c，B r，B m，和[H B ]等参数。

二：实验原理：铁磁物质是一种性能特异，在现代科技和国防上用途广泛的材料。

铁，钴，镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。

其特征是在外磁场作用下能被强烈磁化，磁导率μ 很高。

另一特性是磁滞，即磁场作用停止后，铁磁材料仍保留磁化状态。

图一为铁磁物质的磁感应强度Β与磁场强度HH图一铁磁物质的起始磁化曲线和磁滞回线图中的原点。

表示磁化之前铁磁物质处于磁中性状态，即B=H=O 。

当外磁场H从零开始增加时，磁感应强度B随之缓慢上升，如线段落0a所示；继之B随H迅速增长，如ab段所示；其后，B的增长又趋缓慢；当H值增至Hs 时，B 的值达到Bs ，在S点的B s和H s，通常又称本次磁滞回线的B m和H m。

曲线oabs段称为起始磁化曲线。

当磁场从H s逐渐减少至零时，磁感应强度B并不沿起始磁化曲线恢复到o点，而是沿一条新的曲线sr下降，比较线段os和sr，我们看到：H减小，B也相应减小，但B的变化滞后于H的变化，这个现象称为磁滞，磁滞的明显特征就是当H=0时，B不为0，而保留剩磁B r。

当磁场反向从o逐渐变为-H c时，磁感应强度B=O，这就说明要想消除剩磁，必须施加反向磁场，H c称为矫顽力。

它的大小反映铁磁材料保持剩磁状态的能力，线段rc称为退磁曲线。

图一还表明，当外磁场按H s →0→-H c→-H s→0 → H c→ H s次序变化时，相应的磁感应强度则按闭合曲线srcs’r’c’s变化时，这闭合曲线称为磁滞回线。

铁磁材料的特性
首先，铁磁材料的磁化曲线是描述其磁化特性的重要参数之一。

磁化曲线可以
分为磁化过程和退磁过程两个部分。

在磁化过程中，铁磁材料在外加磁场的作用下，磁化强度随着外加磁场的增大而增大，直到达到饱和状态。

而在退磁过程中，铁磁材料在去除外加磁场的情况下，磁化强度并不完全回到零，而是有一定的残留磁化强度。

这种现象称为磁滞，是铁磁材料特有的特性之一。

其次，铁磁材料的饱和磁感应强度是衡量其磁化能力的重要参数。

饱和磁感应
强度是指在外加磁场作用下，铁磁材料磁化强度达到最大值时的磁感应强度。

不同类型的铁磁材料具有不同的饱和磁感应强度，这直接影响着其在实际应用中的性能表现。

通常情况下，饱和磁感应强度越大的铁磁材料，其磁化能力越强，适用于更高要求的应用场景。

此外，铁磁材料的磁导率也是其重要特性之一。

磁导率是描述材料在外加磁场
下磁化能力的物理量，它是磁感应强度与磁场强度的比值。

磁导率高的铁磁材料在外加磁场下会表现出更强的磁化能力，对于电磁器件的性能有着重要的影响。

因此，磁导率是评价铁磁材料性能优劣的重要指标之一。

总的来说，铁磁材料具有特殊的磁化特性，其磁化曲线、饱和磁感应强度和磁
导率等特性参数直接影响着其在电磁器件中的应用性能。

在实际应用中，我们需要根据具体的场景和要求选择合适的铁磁材料，以发挥其最佳的性能。

随着科学技术的不断发展，铁磁材料的研究和应用将会更加广泛和深入，为各行各业带来更多的创新和发展。

铁磁材料的磁化曲线引言铁磁材料是一类具有磁性的材料，其磁化曲线是描述它们磁化行为的重要参考。

磁化曲线揭示了材料在外加磁场作用下的磁化过程，可以帮助我们理解和应用铁磁材料的磁性质。

什么是磁化曲线？磁化曲线，也称为磁化特性曲线或磁滞回线，是描述材料在外加磁场作用下磁化状态变化的一条曲线。

它通过绘制材料的磁化强度（磁感应强度）和外加磁场强度之间的关系，展示了铁磁材料在不同磁场下的磁性行为。

磁性和磁性材料分类磁性是物质表现出的吸引或排斥其他物质的性质，主要分为铁磁性、顺磁性和抗磁性。

铁磁性是指物质可以被磁化并保持磁化状态，如铁、镍和钴等。

顺磁性是指物质在外加磁场下被磁化但磁化状态不稳定，如铝、锰等。

抗磁性是指物质在外加磁场下不具备磁性，如铜、银等。

本文将主要讨论铁磁材料的磁化曲线。

铁磁材料的磁化过程分类铁磁材料的磁化过程可以分为顺磁区、饱和磁化区、饱和区和反磁化区。

顺磁区在较小的磁场范围内，铁磁材料的磁化强度与外加磁场强度呈线性关系。

这个范围称为顺磁区。

顺磁区的特点是磁化强度随外加磁场的增加而增加。

饱和磁化区当外加磁场强度增加到一定程度时，铁磁材料的磁化强度趋于饱和，无论外加磁场如何变化，磁化强度几乎不再增加，这个区域称为饱和磁化区。

磁化强度在饱和磁化区达到一个临界值，进一步增加外加磁场不会改变磁化强度。

饱和区外加磁场继续增加，铁磁材料的磁化强度不再增加，维持在一个恒定的饱和值。

这个区域称为饱和区。

在饱和区，磁化强度与外加磁场基本没有变化，材料已经充分磁化。

反磁化区当外加磁场的方向与材料自身磁场的方向相反时，铁磁材料的磁化强度开始减小。

这个区域称为反磁化区。

在反磁化区，磁化强度与外加磁场强度呈线性关系，但方向相反。

铁磁材料的磁化曲线图示下面是铁磁材料的一条典型磁化曲线：^| /| /| /|/-----------+------------------------------>| 顺磁区饱和磁化区饱和区反磁化区磁化曲线的参数磁化曲线描述了铁磁材料的磁化过程，我们可以从磁化曲线中提取出一些重要的参数。

原始磁化曲线和基本磁化曲线磁性材料是一种具有磁性的物质，通过对其磁化过程的观察可以了解其特性。

磁化过程可用磁化曲线来表示，其中包括原始磁化曲线和基本磁化曲线。

原始磁化曲线是指在磁场的作用下，磁性材料产生的磁化过程的曲线。

对于铁磁性材料来说，在低于居里温度时，自发磁化就会出现，因此材料在没有外界磁场作用下也具有磁性。

当外界磁场作用于材料时，其磁矩会随之改变，具体表现为一个由原点开始的曲线。

原始磁化曲线可以反映材料的磁滞特性，即在磁场的作用下，磁性材料会发生磁滞现象，即磁场增大时，其磁矩随之增大，但是增量逐渐减小，最终达到饱和磁化强度，这个过程是一个不可逆的过程。

当磁场逐渐减小时，磁矩的减小也是如此。

这种磁滞特性对于磁性材料的应用也有重要意义，例如在磁力传感器、电感器等领域中，就需要使用到磁滞参数。

基本磁化曲线是在一定范围内测量磁场作用下，材料的反磁化、退磁和磁化过程的曲线。

基本磁化曲线是用来描述磁性材料的特性参数，包括矫顽力、剩磁、矫磁力等。

这些参数是决定磁性材料在实际应用中的性能和特性的基本因素。

对于铁磁性材料来说，在基本磁化曲线中还包括饱和磁化强度和磁导率等参数，这些参数对于材料的应用也有着很大影响。

另外，基本磁化曲线还可以反映材料的磁记忆特性。

在磁化过程中，材料不仅具有磁滞现象，还具有磁记忆特性。

即在一定的磁场作用下，材料可以记忆这个状态，在磁场的作用下可以回到这个状态，这种特性对于记忆磁盘、磁卡等应用领域有重要意义。

在磁性材料的应用领域中，需要根据具体需求来选择合适的磁性材料，因此对于磁性材料的特性参数需要有充分的掌握。

基于磁化曲线的研究，可以建立基本磁性材料的特性参数，并可用于磁场传感器、电磁铁、马达等各种磁性元件的设计中。

总的来说，原始磁化曲线和基本磁化曲线是研究磁性材料磁性特性和应用特性的重要工具，对于磁性材料的研究和应用有着重要的作用。
