广州供电局配网建设与改造工程设计技术原则二〇〇六年八月广州供电局工程部目录1 总则 (3)2 引用文件 (3)3 内容和要求 (3)3.1 开关房（开闭所） (3)3.2 综合房、公变房、高低压配电房 (7)3.3 户外变配电设备 (11)3.4 10kV电缆配电线路 (16)3.5 10kV架空配电线路 (17)3.6 低压线路 (21)3.7 设计深度的要求 (22)4 相关文件 (24)1 总则1.1 为进一步加强广州供电局的城乡电网建设和改造管理工作，缩短工程建设周期，规范和统一配网工程实施的方案，配合广州市配网工程典型设计的颁布与推行，特制定本原则。
1.2 本技术原则适用于广州供电局管辖范围内由广东电网公司投资的配网建设与改造工程。
1.3 本技术原则由广州供电局工程部组织编写，并负责解释。
2 引用文件原能源部、建设部[1993]228号文颁发的《城市电力网规划设计导则》；电力行业标准《城市中低压配电网改造技术导则》（DL/T599-1996）；国电安运[1998]418号文印发《关于加快城市电力网改造的若干意见》；1998年国家电力公司城网工作会议关于《城市中低压配电网改造技术原则》的实施情况及补充意见。
中国南方电网公司《城市配电网技术导则》中国南方电网公司《县城电网建设与改造技术导则》3 内容和要求3.1 开关房（开闭所）3.1.1 广州地区通常将开闭所称为开关房，一般采用单列、双列和U型布置形式。
3.1.2 单元式环网开关柜3.1.2.1 SF6负荷开关使用进口开关，开关机构同样采用进口弹簧储能手动机构。
3.1.2.2 SF6负荷开关使用三工位开关，负荷开关分合闸、接地刀分合使用同一个操作插孔。
3.1.2.3 每个开关柜都应该配置一个湿度控制器和发热管。
3.1.2.4 进出线柜额定电流为630A，带熔断器出线开关柜的额定电流为200A。
3.1.2.5 熔断器额定电流根据变压器的额定容量选取。
4路智能型温度报警器一、产品特点4路智能型温度报请器（型号WDZ4）在检测到任何一路温度超过上限报警值、低于下限报警值、超出上限与下限设定的区间报警值时，当电网断电时，微电脑主机都会立即鸣笛拨号报警，可循环拨打10组报警电话号码，并播放10秒报警录音，通知有关人员，适用于通讯基站、计算机房、生产车间、仓库等场所。
本产品由4只温度传感器、温度巡检仪、微电脑主机、电源适配器、2只遥控器组成。
二、技术性能1、报警方式：在监测到任何一路温度超过上限, 报警值、低于下限报警值、超出上限与下限设定的区间报警值时，当电网断电时，微电脑主机都会立即鸣笛拨号报警，可循环拨打10组报警电话号码，并播放10秒报警录音。
2、温度传感器PT100铂电阻，探头手柄式。
3、温度巡检仪：①、监测温度：-100℃~+400℃。
②、测量精度：±0.5℃ F.S ±1个字4、微电脑主机：①、在电网断电或温度超标时鸣笛拨号报警，报警音量≤110分贝。
②、可预置10组报警电话号码③、可录制10秒报警语音内容④、按接警电话上的“#”号键可远程遥控主机停止报警，返回布防状态。
⑤、电话线没连接好或被人剪断时会鸣笛报警。
⑥、内置电池，市电断电时亦能拨号报警。
⑦、电网断电或电话线断线后，已存的电话号码和录音不丢失。
5、遥控器：可遥控布防、撤防、紧急报警，遥控距离≤50米。
6、遥控方式：315MHz 6万组编码，产品之间互不干扰。
7、工作电压：温度巡检仪AC220V，微电脑主机DC9V（可外接220V电源适配器），遥控器DC12V8、工作环境：0℃~50℃，相对湿度≤85%RH。
9、体积：温度传感器探头Ф7×50mm，手柄Ф20×50mm，引线长约1米，巡检仪160×125×80mm，微电脑主机155×125×40mm。
三、使用方法：1、安装方法：①、把各路温度传感器靠近被监测的物体，将第1路温度传感器的绿（+），绿（+），红（-）色引线分别固定到温度巡检仪的1、2、3号接线端子上、第2、3、4路温度传感器的连接方法参照以上方法进行②、将温度巡检仪的18、20号接线端子用导线短路连接。

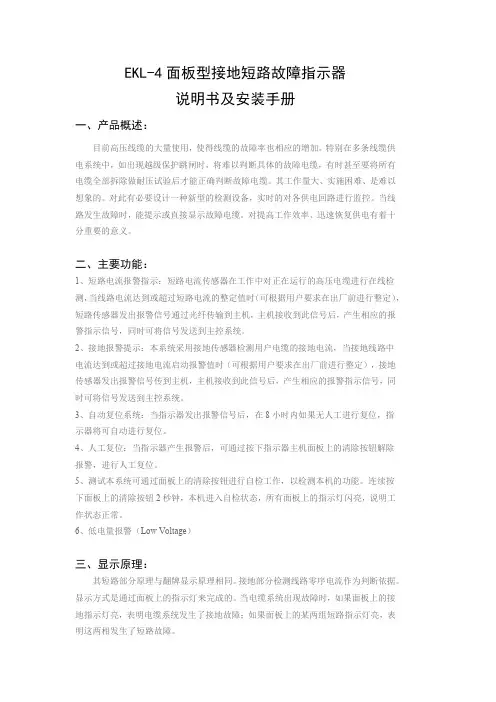

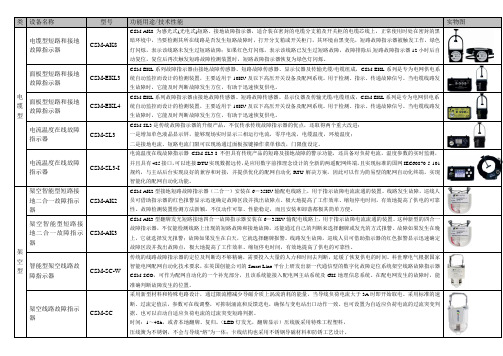

EKL-4面板型接地短路故障指示器说明书及安装手册一、产品概述：目前高压线缆的大量使用，使得线缆的故障率也相应的增加。
特别在多条线缆供电系统中，如出现越级保护跳闸时，将难以判断具体的故障电缆，有时甚至要将所有电缆全部拆除做耐压试验后才能正确判断故障电缆。
其工作量大、实施困难、是难以想象的。
对此有必要设计一种新型的检测设备，实时的对各供电回路进行监控。
当线路发生故障时，能提示或直接显示故障电缆。
对提高工作效率、迅速恢复供电有着十分重要的意义。
二、主要功能：1、短路电流报警指示：短路电流传感器在工作中对正在运行的高压电缆进行在线检测，当线路电流达到或超过短路电流的整定值时（可根据用户要求在出厂前进行整定），短路传感器发出报警信号通过光纤传输到主机，主机接收到此信号后，产生相应的报警指示信号，同时可将信号发送到主控系统。
2、接地报警提示：本系统采用接地传感器检测用户电缆的接地电流，当接地线路中电流达到或超过接地电流启动报警值时（可根据用户要求在出厂前进行整定），接地传感器发出报警信号传到主机，主机接收到此信号后，产生相应的报警指示信号，同时可将信号发送到主控系统。
3、自动复位系统：当指示器发出报警信号后，在8小时内如果无人工进行复位，指示器将可自动进行复位。
4、人工复位：当指示器产生报警后，可通过按下指示器主机面板上的清除按钮解除报警，进行人工复位。
5、测试本系统可通过面板上的清除按钮进行自检工作，以检测本机的功能。
连续按下面板上的清除按钮2秒钟，本机进入自检状态，所有面板上的指示灯闪亮，说明工作状态正常。
6、低电量报警（Low Voltage）三、显示原理：其短路部分原理与翻牌显示原理相同。
接地部分检测线路零序电流作为判断依据。
显示方式是通过面板上的指示灯来完成的。
当电缆系统出现故障时，如果面板上的接地指示灯亮，表明电缆系统发生了接地故障；如果面板上的某两组短路指示灯亮，表明这两相发生了短路故障。
四、适用范围：本产品适用于各种形式的环网柜、充电柜、固定绝缘柜。

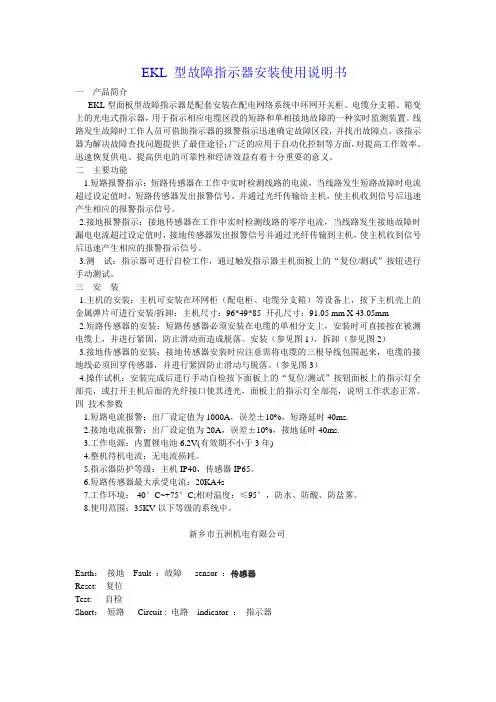

EKL 型故障指示器安装使用说明书一产品简介EKL型面板型故障指示器是配套安装在配电网络系统中环网开关柜、电缆分支箱、箱变上的光电式指示器，用于指示相应电缆区段的短路和单相接地故障的一种实时监测装置。
线路发生故障时工作人员可借助指示器的报警指示迅速确定故障区段，并找出故障点。
该指示器为解决故障查找问题提供了最佳途径；广泛的应用于自动化控制等方面，对提高工作效率、迅速恢复供电、提高供电的可靠性和经济效益有着十分重要的意义。
二主要功能1.短路报警指示：短路传感器在工作中实时检测线路的电流，当线路发生短路故障时电流超过设定值时，短路传感器发出报警信号，并通过光纤传输给主机，使主机收到信号后迅速产生相应的报警指示信号。
2.接地报警指示：接地传感器在工作中实时检测线路的零序电流，当线路发生接地故障时漏电电流超过设定值时，接地传感器发出报警信号并通过光纤传输到主机，使主机收到信号后迅速产生相应的报警指示信号。
3.测试：指示器可进行自检工作，通过触发指示器主机面板上的“复位/测试”按钮进行手动测试。
三安装1.主机的安装：主机可安装在环网柜（配电柜、电缆分支箱）等设备上，按下主机壳上的金属弹片可进行安装/拆卸；主机尺寸：96*49*85 开孔尺寸：91.05 mm X 43.05mm2.短路传感器的安装：短路传感器必须安装在电缆的单相分支上，安装时可直接按在被测电缆上，并进行紧固，防止滑动而造成脱落。
安装（参见图1），拆卸（参见图2）3.接地传感器的安装：接地传感器安装时应注意需将电缆的三根导线包围起来，电缆的接地线必须回穿传感器，并进行紧固防止滑动与脱落。
（参见图3）4.操作试机：安装完成后进行手动自检按下面板上的“复位/测试”按钮面板上的指示灯全部亮，或打开主机后面的光纤接口使其透光，面板上的指示灯全部亮，说明工作状态正常。
四技术参数1.短路电流报警：出厂设定值为1000A，误差±10%，短路延时40ms.2.接地电流报警：出厂设定值为20A，误差±10%，接地延时40ms.3.工作电源：内置锂电池6.2V(有效期不小于3年)4.整机待机电流：无电流损耗。
INSTALLATION, CARE & USE MANUALCountertop FountainsNOTE:It is common practice to ground electrical hardware such as telephones, computers and other devices to available water lines. This can, however, cause electrical feedback in the plumbing circuit, whichresults in an “electrolysis” effect occurring in the fountain. This may result in water which has a metallic taste to it or has a noticeable increase in the metallic content of the water.When inspecting plumbing circuit, remember the line may be grounded some distance from theinstallation, and may occur outside the building or area in which the unit is being installed.This condition can be avoided (in most cases) by using recommended materials during installation. Any drain fittings provided by the installer should be made of plastic which will electronically isolate thefountain from the remainder of the building’s plumbing circuits.1. Make 13-1/4” (337mm) diameter cutout in desired location on countertop. Maintain the 7-5/8” (194mm) dimension from the front edge for ADA compliance. (See Figure 1)2. Install bubbler assembly to fountain. Align recess in underside of bubbler with dimple in fountain.3. Apply caulk (not provided) around cutout and waste opening.4. Place fountain over opening and drop in strainer. (See Figure 2)5. From underside, position and secure tiedown bracket using waste fitting. (See Figure 3)6. Use screws with nuts and washers (provided) to tighten unit to countertop. Wipe off excess caulking. (See Figure 3)7. Determine required length of waste line and cut to appropriate length. 1-1/4” O.D. waste tube furnished. 1-1/4” slip trap, waste elbow and extension not provided.8. Make water supply connections from service stop to the 3/8” O.D. unplated brass nipple coming out of thebubbler. Turn on water supply and check for leaks. Newly installed water supply line should be insulated after leak check is completed.9. These products are designed to operate on 20-105 PSIG supply line pressure. If the supply pressure is above 105 PSIG, a pressure regulator must be installed in the supply line. Any damage caused by reason of connecting these products to supply line pressures lower than 20 PSIG or higher than 105 PSIG is not covered by warranty.BUBBLER DETAILNOTE:When installing replacement bubbler and pedestal, tighten nut (Item 4) only to hold parts snug in position. Do Not Overtighten.BasinFigure 4 - Bubbler Details12567Figure 1Figure 2Figure 389310411Accepts CountertopThickness Up To 1-5/8”Figure 5Figure 6LK14240322C A5488870012C A5480040089C 40048C 10031C 61313C 7246004245675C LK12840038C 40619C 50074C 5500096374080022740800057408000612345678910111213141516171819PARTS LISTITEM NO.PART NO.DESCRIPTIONBubbler Assembly Orifice Assmbly ScreenNut - 3/8-18 Lock nut Nipple - Lead Free Nut Cover Cap Button Cap Retaining NutRegulator Assembly Metal Washer Bubbler BodyComplete Drain Fitting Grid Strainer Strainer Body Rubber Washer Tie Down Bracket 1/4-20 x 2-1/2 Screw 1/4-20 Hex Nut 1/4 WasherPRINTED IN U.S.A.FOR PARTS, CONTACT YOUR LOCAL DISTRIBUTOR OR CALL 1.800.323.0620ELKAY MANUFACTURING COMPANY • 2222 CAMDEN COURT • OAK BROOK, IL 60523 • 630.574.8484Figure 7See Fig. 413, 141516121781918181518191718TROUBLESHOOTING & MAINTENANCE Orifice Assembly: Mineral deposits on orifice can cause water flow to spurt or notregulate. Mineral deposits may be removed from the orifice by poking with a small round file not over 1/8” diameter, or using a small diameter wire .CAUTION:DO NOT file or cut orificematerial.Stream Regulator: If orifice is clean,regulate flow as in Step 10, Page 2 of the instal-lation instructions. If replacement is necessary,see parts list for correct regulator part number.10。
马克尼电子仪器（惠州）有限公司产品使用说明书JCB4型甲烷检测报警仪感谢您使用我公司产品！请您在使用前认真阅读本说明书，掌握正确的产品使用和操作方法，给您工作带来方便。
目 录1概述 (4)1．1产品特点 (4)1．2主要用途及使用范围 (4) (4)1．4使用环境条件1．5产品执行标准 (4)1．6安全特征 (4)2结构特征与工作原理 (4)2．1结构特征 (4)2．2工作原理 (5)3技术特性 (5)3．1主要性能 (5)3．2主要技术指标 (6)4使用与调校 (6)4．1使用 (6)4．1．1开/关机自检 (6)4．1．2电池电压显示 (6)4．1．3时间显示 (6)4．1．4报警 (7) (7)4．2调校4．2．1进入仪器调校状态 (7)4．2．2 调校状态 (7)4．2．3零点调校 (7)4．2．4灵敏度调校 (7)4．2．5报警点调整 (8) (8)4．2．6时间【小时】调校4．2．7时间【分钟】调校..................................................................................错误！未定义书签。
4．3充电方法 (8)4．4使用注意事项 (8)5安全警示 (9)6保养与维护 (9)6．1保养 (9)6．2维护 (9)7.专用配件 (9)8 运输与存储 (10)9．服务联系 (10)JCB4型甲烷检测报警仪使用说明书1概述1．1产品特点JCB4型甲烷检测报警仪是采用热催化敏感元件、单片机智能控制、带三位数码管显示的便携式甲烷气体检测仪。
与其它同类产品相比有以下特点：稳定可靠、操作简便，通过键盘调整仪器零点、灵敏度、报警点；并具有实时时针，可精确显示当前时间。
1．2主要用途及使用范围1．2．1主要用途用于煤矿井下爆炸性气体环境中的甲烷浓度的检测及浓度超限报警。
1．2．2适用范围用于煤矿、其它矿井及隧道等各种地下工程。

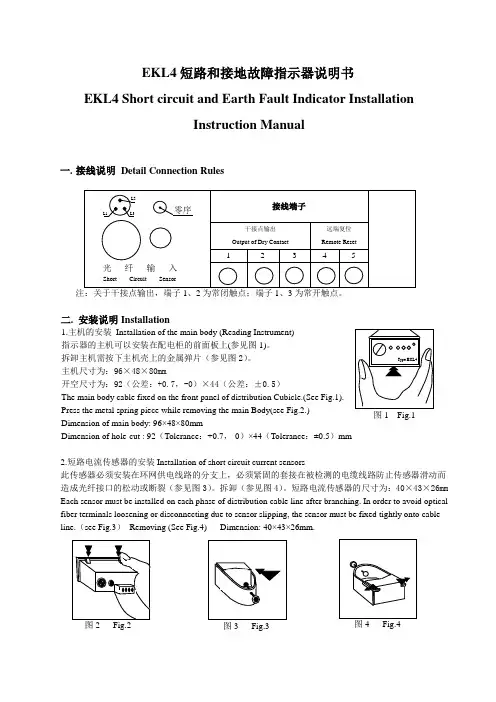

EKL4短路和接地故障指示器说明书EKL4 Short circuit and Earth Fault Indicator InstallationInstruction Manual一.接线说明Detail Connection Rules二. 安装说明Installation1.主机的安装Installation of the main body (Reading Instrument)指示器的主机可以安装在配电柜的前面板上(参见图1)。
拆卸主机需按下主机壳上的金属弹片（参见图2）。
主机尺寸为：96×48×80mm开空尺寸为：92（公差：+0.7，-0）×44（公差：±0.5）The main body cable fixed on the front panel of distribution Cubicle.(See Fig.1).Press the metal spring piece while removing the main Body(see Fig.2.)Dimension of main body: 96×48×80mmDimension of hole-cut : 92（Tolerance：+0.7，-0）×44（Tolerance：±0.5）mm2.短路电流传感器的安装Installation of short circuit current sensors此传感器必须安装在环网供电线路的分支上，必须紧固的套接在被检测的电缆线路防止传感器滑动而造成光纤接口的松动或断裂（参见图3）。
拆卸（参见图4）。
短路电流传感器的尺寸为：40×43×26mm Each sensor must be installed on each phase of distribution cable line after branching. In order to avoid optical fiber terminals loosening or disconnecting due to sensor slipping, the sensor must be fixed tightly onto cable line.（see Fig.3）Removing (See Fig.4) Dimension: 40×43×26mm.图2 Fig.2图1 Fig.1图3 Fig.33. 接地电流传感器的安装Installation of earth-fault current sensor 此传感器安装在三芯电缆上，此传感器的磁轭应将三根导线包围起 来（参见图5）。
EKL-5温度及故障面板型故障指示器产品说明书一、产品简介：EKL-5型温度及故障面板型故障指示器是用于电缆系统监测短路故障、接地故障、线路电缆温度的装置。
该装置通过配电装置定时轮询传感器监测到的数据，并且把线路电缆温度和电流故障告警后的标识实时直观显示在液晶屏上，以实现线路温度及电流故障就地显示、故障信号远传；以及故障状态和故障数据记录查阅。
二、产品组成a、液晶面板主机1只b、带温度测量的短路传感3只c、接地传感器1只d、光纤线1套三、主要功能3.1、短路故障报警指示：短路传感器在工作中监测线路的电流，当线路发生短路故障时，短路传感器发出报警信号至主机，液晶主机也会接收到此信号，并在液晶屏上直观显示，并将故障信号远传输出。
3.2、接地故障报警指示：接地传感器在工作中监测线路零序电流，当线路接地电流达到或超过接地故障报警整定值时，接地传感器发出报警信号，液晶主机也会接收到此信号，并在液晶屏上直观显示，并将故障信号远传输出。
3.3、线缆温度指示：测量电缆温度并显示到液晶屏上。
当导线温度达到或找过其报警整定值时，便发出温度告警信号。
3.4、自动复位功能：当指示器发出报警信号后，如果无人工进行复位，在整定时间后，指示器可自动复位。
3.5、手动复位功能：当指示器产生报警后，可通过按下指示器主机面板上的“取消”按钮保持1秒解除报警；3.6、远程复归功能：液晶主机可接收配电装置远传的复位信号，对液晶主机进行远程程复位操作；3.7、故障信号存储：可以存储200条历史告警记录。
四、显示方式：温度数据实时显示在LCD屏上；故障状态发光显示同时在LCD显示内容中中文显示。
五、远传接口：六、主机前面板示意图：1、发光指示区功能说明：A相：以发光指示方式显示A相短路故障B相：以发光指示方式显示B相短路故障C相：以发光指示方式显示C相短路故障零序：以发光指示方式显示接地故障温度：当任意一相线路温度超过所设定的温度值时以发光闪烁方式提示线路温度故障，线路温度正常时不发光2、窗口中间部分为液晶显示区：液晶显示方式：设备上电3s后进入主界面，等待各项参数设置，如果无需设置参数直接按“确认”键进入待机状态；否则，设备启动后在无人干预的情况下30s自动进入待机状态。
EKL4 故障指示器说明书短路接地故障指示器分为A和B两种型号，B型具有信号远传功能。
是在消化.吸收国内外同类先进产品基础上，为城乡电网环网配电系统设计的一种自动化监测专用装置。
在环网配电系统中，特别是在大量使用环网负荷开关（Ring Main Unit）的系统中，如果下一级配电网络系统中发生了线路短路或接地故障时，上一级的供电系统必须在规定的时间内进行分断，以防止发生重大事故。
在分断保护发生后，会造成隶属于此级网络的系统全部停电。
通过使用本产品，可以快速准确地指示出发生故障的部分，大大节省了查找故障部分的时间，减少停电时间和停电范围，提高供电可靠性。
工作原理当供电线路有短路或接地故障发生时，短路或接地电流产生的电磁场变化，使固定在电缆上的传感器中测量线圈产生脉冲信号，当脉冲信号的值的大小达到或超过设定的故障电流值时，故障指示器会自动记忆故障状态，故障指示灯闪烁发出故障指示，同时通过远程报警接口，将故障信号传递给监控中心，工作人员通过故障指示信号能够迅速准确地找到线路故障位置，及时排除故障，恢复电网供电。
主要功能1短路故障报警指示：短路故障传感器安装于单相电缆上，时刻监测供电线路中电流变化，当其值达到或超过短路电流动作报警设定值时（此值可根据用户要求出厂前整定），短路故障传感器发出报警信号，通过光纤将此信号发送到指示器主机，相应短路故障指示灯闪烁，发出报警指示。
2接地故障报警指示：接地故障传感器安装于三相电缆分叉处的非屏蔽部分上，检测三相电缆的零序电流值，当其值达到或超过接地电流动作报警设定值时（此值可根据用户要求出厂前整定），接地故障传感器发出报警信号，通过光纤将此信号传输到指示器主机，接地故障指示灯闪烁，发出报警指示。
3电池低电量报警指示：当指示器主机内部电池电压降低至2.5V时，产生报警信号，以提示检修人员更换电池，此报警信号可持续约两个月。
另备有外部供电接口，可采用外接电源（B型端子12“—”，9“+” ,A型端子8“+”.9“—”AC/DC5V-10V）。
简介EKL-5.1电缆型故障指示器适用于35kV以下（含）中性点不接地或者经消弧线圈接地系统的电缆（或地埋）线路，检测分相电缆线路的短路和接地故障，并通过本地闪灯指示及远程故障报警指示。
整套指示器由三个相故障指示探头、一个零序故障探头和一个面板显示器组成。
EKL-5具有二遥测量数据远传功能，可以设置数据上报时间间隔，配合远程通讯单元，实现二遥远程测量和故障信息远传，结合主站能实现电缆线路故障的快速定位。
该新一代二遥故障指示器集南方电力集团以及上海昌开电器有限公司多年电力自动化领域研发、生产经验。
采用了先进无线通讯技术、光纤通讯技术、软磁材料技术、低功耗技术、CT自取电技术，满足智能配电网技术发展的扩展性，解决了传统故障指示器全生命周期管理问题。
结合南电科技丰富工程实践经验，为客户提供完美的配网线路二遥自动化解决方案。
工作原理短路故障判据线路带电并持续30秒钟以上：负荷电流≥10A或者线路对地电压≥3kV过流保护定值启动：0～700A/0～9.99S（可设）电流突变≥150A（可设）在10秒钟内线路停电：负荷电流≤5A 并且线路对地电压≤1kV接地故障判据线路带电并持续30秒钟以上：线路对地电压≥3kV接地相尖峰电流增量：≥30A（可设）接地相电压下降比例：≥30%（可设）接地相对地电压持续下降延时: ≥60S（可设）接地相超时退出时间：2S（可设）接地相总电流：≥10A支持接地故障信号注入法。
自动复归时间出厂默认值：24小时（1min～48hour可设）技术参数1. 线路电压：≤35kV2. 负荷电流：0～630A3. 最大接地阻抗：500Ω4. 最大短路电流：40kA5. 环境温度：-40℃～70℃6. 可动作次数：40007. 防护等级：IP658. 设计寿命：10年产品亮点1. 导线取电：导线负荷电流大于10A时即开始取电；当线路负荷大于30A时，正常工作和本地无线通讯完全不用后备电池的电量。
短路及接地故障指示器使用说明书型号:EKL71. 应用EKL7是一种复合短路和接地故障功能的指示器。
它使用在中压配电网中监控短路和接地故障。
2. 概述EKL7包含了显示器、3个相电流传感器，1个零序电流传感器。
3. 功能说明●短路报警功能：●固定响应值：EKL7有四档短路报警响应值，可以通过前面板进行设置：400A，600A，800A，1000A。
当相电流超过设置的响应值，并超过预先设定的时间（响应延时），相应的报警指示灯闪烁指示，同时相应远传继电器动作。
●自调节响应值：EKL7还具有自动调节报警响应值的功能。
通过设置前面板上四档响应报警值灯同时闪烁时，进入自动调节报警响应值的功能。
响应电流正常为负载电流的4倍，但响应电流最小值为400A，最大值为1000A。
如果负载持续上升超过60秒，则负载电流更新为更高的负载电流。
如负载电流持续下降超过72H，则负载电流更新为更低的负载电流。
72H是为避免错误的调整，如夜间和周末的低负载等。
●响应延时：EKL7有四档短路响应延时间，可以通过前面板设置，分别为40ms,60ms, 80ms, 100ms。
●双闪烁功能：当EKL7第一次发生故障时，相应故障指示灯单闪烁指示，相应远传继电器动作。
如果在预设的时间内再次发生了故障(例如，自动重合系统)，相应故障指示灯双闪烁指示，远传继电器复位1秒后再动作。
●接地故障报警功能:零序电流是测量三相电流矢量和，它是通过零序电流传感器传到主机的信号测量得来的。
当零序电流超过预设的电流和时间，接地故障报警指示灯单闪烁指示，同时相应远传继电器动作。
●响应值：EKL7有四档接地响应报警值，可以通过前面板设置，分别为20A，40A，60A，80A。
●响应延时：EKL7有四档接地响应延时间，可以通过前面板设置，分别为80ms,120ms, 160ms, 200ms。
●备注：由于指示器在检测时从相传感器取电，所以至少有一相电流大于100A时才能正常测量零序电流！●电量不足报警功能:当电池电量不足，电量不足报警指示灯闪烁指示，同时相应的远传继电器动作。
EKL4 短路及接地故障指示器安装指导手册一.连接规则二. 安装1. 安装主机主机固定在配电柜前面板，见图1所示。
在移除主机的同时按压金属弹簧片，见图2所示。
(见图2)主机尺寸：96×48×80mm孔切尺寸：92（公差：+0.7，-0）×44（误差：±0.5）mm2.安装短路电流传感器图1每个传感器必须安装在配电电缆线每一相的分支。
为了防止光纤线终端松动或断开导致传感器滑落，传感器必须紧紧固定在电缆线上。
（见图3）移除(见图4) 尺寸：40×43×26mm.图2 图3 图43. 安装接地故障电流传感器该传感器被安装在一个三芯线缆上，它的磁轭圈应该环绕整个三根导线。
(见图5)尺寸：40×43×26mm4. 传感器与主机之间的连接(见图6、7、8)请参阅主机的标签。
为了确保指示器的正常工作，传感器与指示器之间的连接必须紧紧的固定好，光纤线必须推动到传感器以及指示器的底部。
对于该设备，光纤线的长度选择有1.5m 、2.5m 、3.5m ，以及基于客户的要求更长一些。
注意：由于该光纤线被特殊打磨过，用户不可随意切短光纤线。
三． 操作程序1、 自检按压按键1秒，所有的报警继电器闭合，所有的发光二极管开始同时闪烁。
再次按压按键或是等待15秒后，指示器将停止自检并且复位(见图9)2、 报警复位通过以下三种方法可以使指示器由报警状态转为正常状态：(1) 自动复位(复位延时时间可以通过前面板的拨码开关设定（见图10）：（“1”—6 小时 “2”—12小时 “3”—24小时“4”—48小时 默认：12 小时 )(2) 通过前面板的复位按键复位。
(3) 通过远程复位终端10和11复位。
图5 图8 图6 图7。
一、产品简介
EKL-4面板型短路接地故障指示器是配套安装在配电网络系统中的环网开关、电缆分支箱、箱变上，用于指示相应电缆区段的短路和单相接地故障的一种实时监测装置。
线路发生故障，工作人员可借助指示器的报警指示，迅速确定故障区段，并找出故障点。
同时，报警信息可实时发送到监控中心的服务器，在监控电脑的屏幕上显示出故障所在的区域和具体位置，引导巡线人员迅速确定故障区段并找出故障点。
该指示器为解决故障查找问题提供了最佳途径。
对提高工作效率，缩短停电时间，迅速恢复供电，提高供电可靠性和经济效益，有着十分重要的意义。
二、主要功能
1. 短路报警指示：短路传感器在工作中检测线路的电流，当线路发生短路故障时电流达到或超过短路电流的整定值时，短路传感器发出报警信号，通过导线（光纤）传输给主机，主机接收到此信号后，产生相应的报警指示信号。
2. 接地报警指示：接地传感器在工作中检测线路的零序电流，当线路发生接地故障时接地电流达到或超过接地电流的整定值时，接地传感器发出报警信号中，通过导线（光纤）传输到主机，主机接收到此信号后，产生相应的报警指示信号
3. 自动复位：当指示器发出报警信号后，如果无人工进行复位，在整定时间后，指示器可自动进行复位。
4. 人工复位：当指示器产生报警后，可通过按下指示器主机面板上的“复位 / 测试”按钮保持 2 秒解除报警。
5. 自动化：指示器产生相应的报警指示信号后，可将报警信号输出远传。
指示器也可接收远方的复位信号，对指示器进行远程复位操作。
6. 测试：指示器可进行自检工作。
三、安装
1 ．主机的安装：
主机可安装在环网柜 ( 配电柜、电缆分支箱等 ) 前面板上，拆卸主机须按下主机壳上的金属弹片。
主机尺寸： 98*48*80 mm 开孔尺寸： 92*44 mm
2 ．短路传感器的安装：
短路传感器必须安装在电缆的单相分支上，安装时可直接安装在被测电缆上，并进行紧固，防止滑动而造成脱落。
3 ．接地传感器的安装：
接地传感器安装时应注意需将电缆的三根导线包围起来，电缆的接地线必须回穿传感器，并紧固，防止滑动而造成脱落。
制造:上海昌开电器有限公司。
