【最新整理，下载后即可编辑】楼与自动化监测与控制系统基础知识目录1、BAS简介31.1、BAS的定义 31.2、BAS的功能及工作原理41.3、BAS的发展 52、常见名词72.1、相关词汇72.1.1、5A写字楼72.1.2、DDC控制器92.1.2.1、DDC的定义92.1.2.2、工作原理92.1.2.3、功能介绍102.1.2.4、DDC系统的费用及应用112.1.2.5、PLC与DDC的对比 142.1.3、PID控制 162.1.3.1、PID的定义及概述162.1.3.2、PID的用途182.1.3.3、PID系统的分类192.1.3.4、PID的调节方法202.1.3.5、PID控制器的参数整定222.1.3.6、PID控制的实现232.1.3.7、P 、I 、D 参数的预置与调整262.2、冷热源系统名词272.2.1、冷却塔272.2.1.1、定义272.2.1.2、分类272.2.1.3、工作原理282.2.1.4、冷却塔的危害 302.2.1.5、冷却塔风机的节能及安全控制分析302.2.1.6、冷却塔之补给水量计算说明342.2.2、电动蝶阀 352.2.2.1、结构和工作原理352.2.2.2、电动蝶阀基本特征352.2.2.3、电动蝶阀的优点和缺点362.2.2.4、施工、安装要点372.2.3、板式换热器372.2.3.1、板式换热器的定义372.2.3.2、板式换热器的特点382.2.3.3、板式换热器清洗402.2.4、制冷机432.2.4.1、制冷机的定义 432.2.4.2、制冷机的分类 432.2.4.3、制冷机的节能方法442.2.5、定压补气机组442.2.5.1、机组的作用452.2.6、全自动软水器452.2.7、分/集水器452.3、空调系统名词 461、BAS简介1.1、BAS的定义楼宇自动化系统（Building Automation System，简称BAS）以节约能源、集中管理、智能控制为目的，将建筑物或建筑群内的照明、空调、送排风、给排水、冷热源（热源与热交换、冷冻和冷却水）等设备或系统集成在一个控制系统内管理的综合性系统。

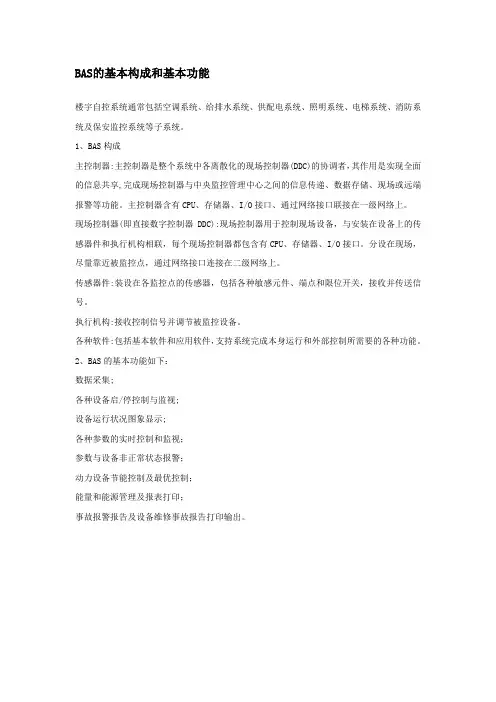

BAS的基本构成和基本功能
楼宇自控系统通常包括空调系统、给排水系统、供配电系统、照明系统、电梯系统、消防系统及保安监控系统等子系统。
1、BAS构成
主控制器:主控制器是整个系统中各离散化的现场控制器(DDC)的协调者，其作用是实现全面的信息共享,完成现场控制器与中央监控管理中心之间的信息传递、数据存储、现场或远端报警等功能。
主控制器含有CPU、存储器、I/O接口、通过网络接口联接在一级网络上。
现场控制器(即直接数字控制器DDC):现场控制器用于控制现场设备，与安装在设备上的传感器件和执行机构相联，每个现场控制器都包含有CPU、存储器、I/O接口。
分设在现场，尽量靠近被监控点，通过网络接口连接在二级网络上。
传感器件:装设在各监控点的传感器，包括各种敏感元件、端点和限位开关，接收并传送信号。
执行机构:接收控制信号并调节被监控设备。
各种软件:包括基本软件和应用软件，支持系统完成本身运行和外部控制所需要的各种功能。
2、BAS的基本功能如下：
数据采集;
各种设备启/停控制与监视;
设备运行状况图象显示;
各种参数的实时控制和监视；
参数与设备非正常状态报警；
动力设备节能控制及最优控制；
能量和能源管理及报表打印；
事故报警报告及设备维修事故报告打印输出。
楼宇设备自动化系统1. 楼宇设备自动化系统介绍1.1 系统概述楼宇设备自动化系统BAS(Building Automation System)的任务是创造安全、舒适与便利的工作环境，尽量减少能源消耗，提高经济效益，以获得强劲的市场竞争力。
美国江森自控公司的Metasys中央监控系统，是一个完美无瑕的建管系统。
她利用了90年代所有可以运用的先进科技技术，将每一个不同层面的装置设施结合起来，并发挥其最大的效力。
Metasys 再次赋予建管系统以新的生命。
Metasys系统本身的设计具有系统结合功能。
它的(Integrator)介面设计，已令Metasys400种非江森的设备联上，使它们也成为整套楼宇建管系统的一部分。
每年有数十种非江森的设备加入这个行列。
通过Ethernet网可与消防报警系统、安全防盗系统、闭路电视监视系统、停车场管理系统等系统联网，实现数据共享，集中管理和连锁控制。
并可通过MODEM与广域网互连，实现楼宇设备信息的世界性传递与资源共享。
1.2系统特点最先进的技术Metasys系统采用最先进的技术实现受控设备完全自动化控制，此系统已安装运行一万多套，并且又有Johnson Controls 百年的控制经验为强大的后盾，同时，Johnson Controls拥有自己独特的控制方式是其它厂家无法比拟的。
标准的兼容性Metasys 集成支持包含目前楼宇自控及信息产业中绝大多数的标准，因此我们的系统具备了灵活性、互操作性以及同其它楼控系统甚至企业内部信息网络的可连接性等特点。
易于施工、安装、操作和维护一个好的系统就应该保证它运行的简便稳定性，Metasys 系统通过当地的办事处或指定安装商，使全球范围内的各个用户均能受到适当的培训，从而更好地操作Metasys系统，让其达到最佳的运行状态。
可扩展性由一个或多个现场控制器、上一级的控制器和高级操作站，组成最基本的系统结构，Metasys系统可以不断满足受控设备扩展的需要，对于特别应用的现场控制器、高一级控制器、网络和操作站也同样考虑在内。
使用设备介绍央视新台址建设工程A标段楼宇自控系统使用设备介绍2008年9月使用设备介绍楼宇自控系统使用设备介绍1.网络设备（1）中央控制器使用的大型网络控制器NIE8500。
NIE8500 Rack MountNIE8500 可最大处理25000个监控点，数字量不少于15K，模拟量不少于10K。
NIE8500 采用服务器主板和奔腾级芯片，具备强大的计算功能，可集中相对应VAV子系统中各种设备控制参数以及相对区域内其它系统的控制参数，并完成综合分析计算基础上的集中控制，并对所有被控设备具备报警保护和连锁控制功能。
NIE8500为嵌入式智能硬件，其主要硬件指标包括：使用设备介绍中央控制器的主要功能是：■ 作为VAV系统的中央控制器，通过以太网通讯系统，集中相对应的VAV 系统中AHU、送回风管路、VAV末端的控制参数，以及相对应VAV系统所供应区域的辅助子系统如动力子系统、送排风子系统和给排水系统的控制参数；■ 作为中央控制器，通过控制程序分析VAV系统的运行状态，向系统中各个楼层控制器发送调控指令，必要时可直接向现场控制器和VAV控制发送指令；■ 作为中央控制器，分析辅助子系统如动力子系统、送排风子系统和给排水系统的运行状态。
（2）楼层控制器根据不同子网络的容量，分别配置了NAE3510 和NCE2560 作为楼层控制器。
其中NAE3510 可以连接50个控制器，并处理2500点。
而NCE2560 除自带33个硬件点并可再扩展128点外，还可以通过总线连接32个控制器，总处理点数在1500点以内。
网络控制器NAE3510 以及NCE2560两者均可独立工作管理本层网络。
使用设备介绍网络控制器NAE3510照片及外形图NAE3510为嵌入式智能硬件，其主要硬件指标包括：使用设备介绍使用设备介绍网络控制器NCE2560照片及外形图NCE2560为嵌入式智能硬件，其主要硬件指标包括：使用设备介绍楼层控制器的主要功能是：■ 作为楼层控制器，通过总线通讯方式，连接所对应之楼层的VAV系统中送回风管路MVD、MCD、VAV的控制参数；■ 作为楼层控制器，分析VAV系统的运行状态，向系统中各个现场控制器和VAV控制器发送调控指令，实现对MCD、MVD、VAV的闭环控制。
