江森楼宇自控系统介绍 ppt课件
暖通空调
Air-Handling Unit Boilers Pumps Fans
Energy Control Variable Air Volume
Air Quality
5
没有BA系统会出现什么问题？？？
江森楼宇自控系统介绍
6
管理问题！维护问题！
管理网络
暖通设备 冷却塔
水泵 制冷机
控制设备
暖通设备 VAV末端 风机盘管
江森楼宇自控系统介绍
12
智能建筑集成管理系统（IBMS）
分层分布式结构，分 三层:
最上层为监控管理 中心，负责整个系统协 调运行和综合管理；
中间监控层及子分 系统，具有独立运行能 力，实现各系统的监测 和控制；
下层为现场设备层， 包括各类传感器、探测 器、仪表和执行机构等。
江森楼宇自控系统介绍
13
安防
Doors PIR
Integration
客房门锁
Doors Buildings Occupancy Feed Forward
能源
Utility Monitoring (Elec/Water/Gas/Oil)
Tenant Building Air/Water Heat Lighting
Back-up Generation
VAV一体化控制 器VMA1600
扩展模块 IOMx710
江森楼宇自控系统介绍
网络控制引擎 NAEx510
通用控制器 FEC1610
联网风机盘 管TEC26xx
19
独立控制
温度回路
湿度回路
回风控制
温度传感器 湿度变送器 其他 水阀执行器 风阀执行器 风机启停
控制器输入点
Air-Handling Unit Boilers Pumps Fans
Energy Control Variable Air Volume
Air Quality
5
没有BA系统会出现什么问题？？？
江森楼宇自控系统介绍
6
管理问题！维护问题！
管理网络
暖通设备 冷却塔
水泵 制冷机
控制设备
暖通设备 VAV末端 风机盘管
江森楼宇自控系统介绍
12
智能建筑集成管理系统（IBMS）
分层分布式结构，分 三层:
最上层为监控管理 中心，负责整个系统协 调运行和综合管理；
中间监控层及子分 系统，具有独立运行能 力，实现各系统的监测 和控制；
下层为现场设备层， 包括各类传感器、探测 器、仪表和执行机构等。
江森楼宇自控系统介绍
13
安防
Doors PIR
Integration
客房门锁
Doors Buildings Occupancy Feed Forward
能源
Utility Monitoring (Elec/Water/Gas/Oil)
Tenant Building Air/Water Heat Lighting
Back-up Generation
VAV一体化控制 器VMA1600
扩展模块 IOMx710
江森楼宇自控系统介绍
网络控制引擎 NAEx510
通用控制器 FEC1610
联网风机盘 管TEC26xx
19
独立控制
温度回路
湿度回路
回风控制
温度传感器 湿度变送器 其他 水阀执行器 风阀执行器 风机启停
控制器输入点
江森楼宇自控系统技术介绍共98页文档
江森楼宇自控系统技术介绍
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
江森VAV空调自控培训手册6页

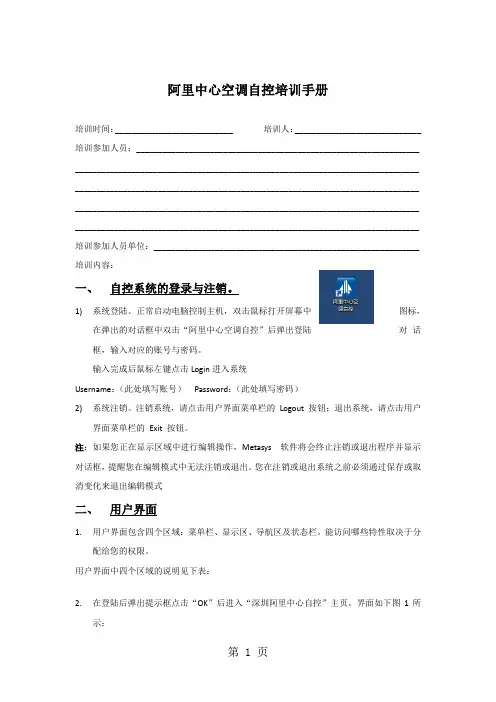

阿里中心空调自控培训手册培训时间：___________________________ 培训人：_____________________________ 培训参加人员：_________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ 培训参加人员单位：_____________________________________________________________ 培训内容：一、自控系统的登录与注销。
