下载文档原格式
第二章1.区分通用塑料和工程塑料，热塑性塑料和热固性塑料，并请各举二到三例通用塑料：综合性能较好，力学性能一般，产量大，应用范围广，价格低廉的一类树脂工程塑料：物理机械性能及热性能比较好的，可以当做结构材料使用的且在较宽的温度范围内可承受一定机械应力和较苛刻的化学，物理环境中使用的塑料材料。
热塑性塑料：受热软化，熔融，塑制成一定形状，冷却后固定成型，再次受热软化，熔融，反复多次加工，可溶，线形高分子，如PP PE PVC热固性塑：;未成型前受热软化，熔融塑制成一定形状，在热或固化剂作用下，一次硬化成型，成型后，受热不熔融，达到一定温度分解破坏，不能反复加工，不溶，由线形分子转为体型分子，如PF PU EP UP2.什么是聚合物的结晶和取向？它们有何不同？研究结晶和取向对高分子材料加工有什么实际意义？聚合物的结晶：聚合物的取向：聚合物在成型加工时，受到剪切力和拉伸力得作用，聚合物分子链和结构单元按特定方向排列，发生取向。
答：热的饱和溶液冷却后，溶质以晶体的形式析出这一过程叫结晶。
高聚物的取向意味着其内部的结构单元（如分子或晶粒等）的空间指向遵循一些择优的方向，而不是完全随机的。
高聚物取向时，它的性能会呈现各向异性。
适当调节取向状况，可在很大范围内改变高聚物的性能。
一般说，取向时物体在取向方向上的模量和强度会明显增大。
在纤维和薄膜的生产中取向状况的控制显得特别重要。
通过液晶态加工而获得高度取向的刚性链高分子纤维的模量和强度已能达到钢丝和玻璃纤维的水平。
其他高分子材料或制品中的取向状况也是影响性能的一种因素。
（取向能提高材料的各向异性，也就是高分子链向一个方向规整的排列能提高材料的一个方向强度。
结晶能提高材料的熔点和韧性。
）3.请说出晶态和非晶态聚合物的熔融加工温度范围，并讨论两者作为材料的的耐热性好坏。
答晶态聚合物Tm-Td 非晶态聚合物Tf-Td。
对于作为塑料使用的高聚物来说,在不结晶或结晶度低时,最高使用温度是 Tg, 当结晶度达到 40%以上时, 晶区互相连接,形成贯穿整个材料的连续相.因此在 Tg 以上仍不会软化其最高使用温度可提高到结晶熔点。
LSSN1002-4956 CN11-2034/T实验技术与管理Experimental Technology and Management第37卷第11期2020年11月Vol.37 No. 11Nov. 2020DOI: 10.1679 l/ki.sjg.2020.11.035基于3D打印的聚合物成型加工综合实验设计郑妍妍，徐军(清华大学化学工程系，北京1〇〇〇84)摘要：该文以清华大学A主研发的生物可降解聚合物为原材料，以生产3D打印用线材为主线，通过系统整合传统成型加丁.实验环节，设计了3D打印综合实验，该实验构建了从配方设计、材料加丨:到产品使用性能 评价的“承上启下”式的实验流程，旨在使学生系统掌握成型加丁.知识体系。
实验过程中，学生分组独立设计配方，并将不同组间实验结果系统化，实现了对学生独立思考能力、合作沟通能力和实践创新能力的培养: 关键词：3D打印；聚合物成型加工；共混；实验设计中图分类号：G642.0 文献标识码：A 文章编号：1002-4956(2020)11-0170-04Design on comprehensive experiment of polymermolding process based on 3D printingZ H E N G Y a n y a n,X U J u n(Department of Chemical Engineering, Tsinghua University, Beijing 100084, China)Abstract: This paper takes the biodegradable polymer developed by Tsinghua University as the raw material and the production of 3D printing materials as the main line, and through the system integration of traditional molding processing experimental links, has designed a comprehensive experiment of 3D printing. This experiment has constructed a “Connecting the preceding and the following” experimental process from formula design, material processing to product performance evaluation, aiming to enable students to systematically master the knowledge system of molding process. During the experiment, the students design the formula independently in groups, and systematize the experimental results among different groups, which has realized the cultivation of students' independent thinking ability, cooperative communication ability and practical innovation ability.Key words: 3D printing; polymer molding process; blending; experimental design我校化丁.系“聚合物成型加T.实验”是高分子专 业本科生必修课程，包括挤出成型、注塑成型、模压 成型、吹塑薄膜成型、力学性能测试和流变性能测试 等不同的加工测试过程，涉及材料物化性质、聚合物 流变性、配方设计、机械设备和r艺条件优化等，具 有知识点多、综合性强及多学科交叉融合的特点。
聚合物合成工艺设计聚合物合成工艺设计一、聚合物的合成工艺1、热压合成热压合成是指在热压机上通过压力密实，使原料反应，利用压力、温度等好的物理条件促使原料反应，使形成的聚合物具有均一结构和克制度。
这种合成方法有两个优点：1) 合成所需的能耗较低，2) 合成时间较短，但是热压合成反应温度在聚合物热变形温度以下，反应时间较短，仅有一部分工厂拥有热压合成机，因此，这种方法并不能满足所有聚合物的合成需求。
2、水热合成水热合成可利用聚合物在水中的溶解性，是一种比较常用的聚合物合成方法。
水热合成是指在高温水和高温气体中对聚合物进行反应，使原料在水中发生聚合，形成的聚合物具有均一结构和克制度。
这种合成方法有三个优点：1) 无需反应室；2) 反应温度低；3) 反应条件简单，但由于特定的聚合物在水中的溶解性和水热合成反应温度较低，反应时间较长，聚合物很容易磏面变质，因此，不适用于大规模合成。
3、溶剂聚合溶剂聚合也称为液相聚合，是指将聚合物原料加入溶剂中，加热、反应，使聚合物形成，这种合成方法受到的应用最多，可以制成高级聚合物，如聚酯、聚酰胺等。
在这种合成方法中，聚合物原料具有较高的溶解度，合成时间较短，但溶剂聚合的反应温度比较高，聚合物的熔点较低，不适合大规模合成。
二、聚合物合成工艺的选择1、热压合成热压合成最适合制造低熔点、结晶度大的聚合物，如聚醚醚酮、聚醚醚醚、聚醚、聚氨酯、聚酰胺等，这些聚合物在热压机上的反应温度比较低，同时可以在反应时间较短的情况下实现克制度高、结构均一的聚合物。
2、水热合成水热合成最适合制造溶于水的聚合物，如聚氨酯、聚醚醚酮、聚醚醚醚、聚醚、聚酰胺等，这些聚合物在水中可以容易溶解，可以在较短的时间内实现克制度高、结构均一的聚合物。
3、溶剂聚合溶剂聚合最适合制造有较高溶解度的聚合物，如聚酯、聚酰胺等，这些聚合物可以在芳香烃溶剂中溶解，可以在较短的时间内实现克制度高、结构均一的聚合物。
聚合物合成工艺设计在化学工业领域中，聚合物合成工艺设计是一个至关重要的环节。
聚合物是由重复单元组成的高分子化合物，其性质取决于其分子结构以及合成工艺。
设计一个高效稳定的聚合物合成工艺对于生产高质量聚合物材料至关重要。
首先，在聚合物合成工艺设计中，选择合适的单体是至关重要的。
单体的选择将直接影响到聚合物的分子结构以及最终的性能。
合适的单体应该具有反应活性高、纯度高、价格合理等特点。
此外，单体的选择还要考虑到所需的聚合物性能，例如硬度、耐热性等。
其次，对于聚合物的合成方法也是需要精心设计的。
常见的聚合物合成方法包括自由基聚合、离子聚合、缩聚等。
在选择合成方法时，需要考虑反应速率、反应条件、产物纯度等因素。
合成方法的选择将直接决定整个合成工艺的效率和产物质量。
除了单体选择和合成方法，溶剂系统的设计也是聚合物合成工艺中不可忽视的一环。
合适的溶剂系统可以提高反应速率、促进反应进行、调控产物的形貌等。
在设计溶剂系统时，需要考虑溶剂的溶解度、挥发性、环境友好性等因素，以确保最终产物的质量和产率。
此外，在聚合物合成工艺设计中，反应条件的控制也是至关重要的。
反应温度、压力、PH值等条件会直接影响到反应速率、产物纯度等方面。
因此，在设计合成工艺时，需要合理设置反应条件，并进行精确控制，以保证聚合物合成的顺利进行。
综上所述，聚合物合成工艺设计是一个复杂而关键的过程，需要考虑多个因素的综合影响。
通过合适的单体选择、合成方法设计、溶剂系统设计以及反应条件控制，可以实现高效稳定的聚合物合成工艺，并产生优质的聚合物材料。
只有在每一个环节都做到精益求精，才能保证整个合成工艺的成功和产物的优良性能。
1。
聚合物合成工艺设计聚合物合成工艺设计是指通过合理的工艺参数选择和优化，使得合成得到的聚合物具有所需的性能和品质。
在聚合物合成过程中，工艺参数的选择和调整对聚合物的结构和性能具有重要影响，因此合成工艺设计是聚合物合成的关键环节之一、本文将从聚合物合成的基本原理、工艺参数选择以及工艺优化等方面对聚合物合成工艺设计进行详细阐述。
聚合物合成是指通过单体的化学反应，使其发生聚合反应，形成高分子化合物。
在聚合物合成过程中，需要考虑的因素包括单体选择、聚合反应的条件选择、聚合反应的控制等。
而聚合物的性能则与合成过程中的工艺参数有关，如反应温度、反应时间、反应剂配比等。
因此，聚合物合成工艺设计的目标是通过优化工艺参数，使得聚合物具有所需的性能和品质。
首先，选择合适的单体是聚合物合成工艺设计中的重要一步。
单体的选择应考虑单体的反应活性、亲水性或疏水性等属性，以及单体的供应和价格等因素。
同时，还需要考虑单体的稳定性和合成工艺的可行性。
根据所需的聚合物性能，选择适当的单体组合，通过控制单体的反应条件和配比，进行聚合反应。
其次，在确定合适的单体后，需要选择合适的聚合反应条件。
聚合反应的条件包括反应温度、反应时间、溶剂选择等。
反应温度是聚合反应中的一个重要参数，它会影响聚合反应的速度和聚合物的结构。
反应时间则决定了聚合反应的程度和聚合物的分子量。
而溶剂的选择则会影响聚合物的溶解性和成品的性能。
最后，在确定了合适的聚合反应条件后，需要进行聚合反应的控制。
聚合反应的控制主要包括控制反应速率、控制单体的添加速率等。
控制反应速率可以通过控制反应温度和溶剂的选择来实现。
而合适的单体添加速率可以控制聚合物的分子量分布和分子结构。
通过合理的反应控制，可以获得具有所需性能和品质的聚合物。
综上所述，通过合理的单体选择、聚合反应条件的确定和聚合反应的控制，可以实现聚合物合成工艺的设计。
聚合物合成工艺的设计对聚合物的性能和品质具有重要影响，因此在聚合物合成过程中，需仔细研究和优化合成工艺，以获得具有所需性能和品质的聚合物产品。
聚合物加工实验报告实验五天然橡胶开炼机混炼姓名：张涵学号：1514171034 班级：2班年级：2015级专业：高分子材料与工程实验时间：2018年5月31日目录一、实验目的 (3)二、实验原理 (3)(一)胶料的混炼 (3)(二)橡胶配合剂 (4)(三)开炼机混炼的工艺方法 (4)(四)开炼机混炼的工艺条件 (5)三、主要设备及原料 (6)四、注意事项 (9)五、实验步骤、现象及分析 (9)(一)实验准备工作 (9)(二)实验步骤 (9)六、实验结果及分析 (12)七、思考题 (13)2一、实验目的（1）掌握橡胶制品配方设计的基本知识，熟悉开炼机进行橡胶混炼工艺；（2）了解开炼机基本结构及操作方法；（3）掌握橡胶物理机械性能测试试样制备工艺及性能测试方法。
二、实验原理(一)胶料的混炼混炼就是将各种配合剂与塑炼胶在机械作用下混合均匀，制成混炼胶的过程。
混炼过程的关键是使各种配合剂能完全均匀地分散在橡胶中，保证胶料的组成和各种性能均匀一。
对混炼胶的质量要求主要有两个方面：一是胶料能保证制品具有良好的物理机械性能；二是胶料本身要具有良好的工艺加工性能。
为了获得配合剂在生胶中的均勿混合分散，必须借助炼胶机的强烈机械作用进行混炼。
混炼胶的质量控制对保持橡胶半成品和成品性能有着重要意义。
混炼胶组分比较复杂，不同性质的组分对混炼过程、分散程度以及混炼胶的结构响很大的影响。
本实验混炼是在开炼机上进行的。
当胶料加到辊筒上时，由于两个辊筒以不同的线速度相对回转，胶料在被辊筒挤压的同时，在摩擦力和粘附力的作用下，被拉入辊隙中。
形成楔形断面的胶条。
在辊隙中由于速度梯度和辊筒温度的作用致使胶料受到强烈的碾压、撕裂，同时伴随着橡胶分子链的氧化断裂作用。
从辊隙中排出的胶片，由于两个辊筒表面速度和温度的差异而包覆在一个辊筒上，又重新返回两滚筒间，这样多次反复，完成炼胶作业。
为了取得具有一定的可塑度且性能均匀的混炼胶，除了控制辊距的大小、适宜的辊温小于90℃之外，必须按一定的加料混合程序操作。
第二章1.区分通用塑料和工程塑料，热塑性塑料和热固性塑料，并请各举二到三例通用塑料：综合性能较好，力学性能一般，产量大，应用范围广，价格低廉的一类树脂工程塑料：物理机械性能及热性能比较好的，可以当做结构材料使用的且在较宽的温度范围内可承受一定机械应力和较苛刻的化学，物理环境中使用的塑料材料。
热塑性塑料：受热软化，熔融，塑制成一定形状，冷却后固定成型，再次受热软化，熔融，反复多次加工，可溶，线形高分子，如PP PE PVC热固性塑：;未成型前受热软化，熔融塑制成一定形状，在热或固化剂作用下，一次硬化成型，成型后，受热不熔融，达到一定温度分解破坏，不能反复加工，不溶，由线形分子转为体型分子，如PF PU EP UP2.什么是聚合物的结晶和取向？它们有何不同？研究结晶和取向对高分子材料加工有什么实际意义？聚合物的结晶：聚合物的取向：聚合物在成型加工时，受到剪切力和拉伸力得作用，聚合物分子链和结构单元按特定方向排列，发生取向。
答：热的饱和溶液冷却后，溶质以晶体的形式析出这一过程叫结晶。
高聚物的取向意味着其内部的结构单元（如分子或晶粒等）的空间指向遵循一些择优的方向，而不是完全随机的。
高聚物取向时，它的性能会呈现各向异性。
适当调节取向状况，可在很大范围内改变高聚物的性能。
一般说，取向时物体在取向方向上的模量和强度会明显增大。
在纤维和薄膜的生产中取向状况的控制显得特别重要。
通过液晶态加工而获得高度取向的刚性链高分子纤维的模量和强度已能达到钢丝和玻璃纤维的水平。
其他高分子材料或制品中的取向状况也是影响性能的一种因素。
（取向能提高材料的各向异性，也就是高分子链向一个方向规整的排列能提高材料的一个方向强度。
结晶能提高材料的熔点和韧性。
）3.请说出晶态和非晶态聚合物的熔融加工温度范围，并讨论两者作为材料的的耐热性好坏。
答晶态聚合物Tm-Td 非晶态聚合物Tf-Td。
对于作为塑料使用的高聚物来说,在不结晶或结晶度低时,最高使用温度是 Tg, 当结晶度达到 40%以上时, 晶区互相连接,形成贯穿整个材料的连续相.因此在 Tg 以上仍不会软化其最高使用温度可提高到结晶熔点。
熔点Tm 是晶态高聚物熔融时的温度。
表征晶态高聚物耐热性的好坏。
4.为什么聚合物的结晶温度范围是Tg-Tm？答T>Tm 分子热运动自由能大于内能,难以形成有序结构T<Tg 大分子链段运动被冻结,不能发生分子重排和形成结晶结构5.什么是结晶度？结晶度的大小对聚合物性能有哪些影响？结晶度：—聚合物中结晶部分所占的质量分数或体积分数。
影响：力学性能：模量↑；硬度↑；伸长率↓；冲击强度↓；拉伸强度—（非晶区处于高弹态）↑；.力学性能也与结晶形态有关球晶尺度↑：伸长率↓ ；冲击强度↓；模量↓；. 其它性能：耐热性能↑ ；耐溶剂性↑ ；溶解性能↓ ；抗气透性↑ ；密度↑ ；光学透明性↓6.聚合物在成型过程中为什么会发生取向？成型时取向产生的原因及形式有哪些？取向对高分子材料制品的性能有何影响？在成型加工时，受到剪切和拉伸力的影响，高分子化合物的分子链会发生取向。
原因：①由于在管道或型腔中沿垂直于流动方向上的各不同部位的流动速度不相同，由于存在速度差，卷曲的分子力受到剪切力的作用，将沿流动方向舒展伸直和取向。
②高分子化合物的分子链、链段或微晶等受拉伸力的作用沿受力方向排列。
主要包括单轴拉伸取向和双轴拉伸取向。
形式：非晶态高分子取向包括链段的取向和大分子链的取向；结晶性高分子的拉伸取向包括晶区的取向和非晶区的取向取向后对高聚物性能的影响如下：①力学性能：取向方向上，高聚物的抗长强度、挠曲疲劳强度、冲击强度、断裂伸长率增加，而垂直于取向方向则降低。
②光学性能：取向方向与垂直于取向方向折射率不同，发生双折射现象。
③热性能：取向后使材料的玻璃化温度升高，对于结晶性高聚物，则密度和结晶度也会升高，提高材料的使用温度，从而提高了耐热性能。
7.分析并讨论影响热塑性塑料成型加工中熔体粘度的因素。
答影响高聚物熔体黏度的因素有：① 温度：随着温度升高，高聚物黏度降低，高聚物分子结构为刚性的对温度的敏感性大于柔性的高聚物。
② 压力：随着压力的增大，高聚物熔体的黏度增大，增大压力和降低温对黏度的影响是等效的。
③ 剪切速率：对于假塑性流体，随着剪切速率的增大，熔体的黏度降低，柔性高聚物的敏感程度大于刚性高聚物④ 分子结构：a分子量：随着分子量的增大，高聚物的黏度增大。
b分子量分布：平均分子量相同时，熔体黏度随分子量分布增宽而迅速降低，其流变行为表现出更多的非牛顿性。
分子量分布窄的高聚物对温度的敏感性大；分子量分布宽的高聚物，对剪切速率的敏感性大。
c分子链支化:短支链（低于可以产生缠结的长度）聚合物的熔体粘度低于线性聚合物;长支链聚合物的熔体粘度与其临界分子量和剪切速率有关。
随着分子量的增大，支链变长，大分子运动阻力加大。
当支链长至支链间产生缠结时，粘度增大。
⑤ 添加剂:增塑剂能降低熔体黏度，提高成型加工的流动性;润滑剂能降低熔体之间以及熔体与设备之间的摩擦及粘附，改善加工流动性，提高生产能力和制品质量;固体添加剂（增强剂、填充剂）一般会降低聚合物的加工流动性，但具体受添加剂的类型，用量，粒径，表面性质等影响。

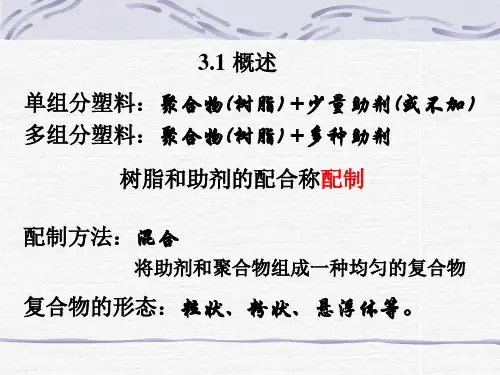

第三章1.高分子材料中加入添加剂的目的是什么？添加剂分为哪些类型？添加剂是实现高分子材料成型加工工艺过程并最大限度的发挥高分子材料制品的性能或赋予其某些特殊功能性必不可少的辅助成分。
：a: 对热塑性塑料有抗氧剂（链终止型抗氧剂和预防型抗氧剂防止高分子材料的老化）、润滑剂（改善材料加工成型时的流动性和脱模性）、热稳定剂（防止材料因受热引发自动反应致聚合物降解）、光稳定剂（能屏障或抑制光氧化还原或光老化过程而加入的一些物质）、阻燃剂（赋予易燃聚合物难燃性的功能性助剂）、发泡剂（能产生大量泡沫，而且泡沫具有优异性能，能满足各种产品发泡的技术要求）、着色剂（使物质健美用着色剂显现设计需要颜色的物质）、增塑剂（使聚合物体系的塑性增加）。
b:对橡胶材料其硫化体系有硫化剂（使橡胶分子链起交联反应，使线形分子形成立体网状结构，可塑性降低，弹性剂强度增加的物质）、硫化促进剂（能促进硫化作用的物质。
可缩短硫化时间，降低硫化温度，减少硫化剂用量和提高橡胶的物理机械性能）、防焦剂（提高胶料操作安全性，增加胶料或胶浆的贮存寿命。
当调整硫化体系难以达到需要的操作安全时，加入防焦剂往往可以很简便地满足对胶料焦烧性能的要求）；防老剂（防止高分子材料老化的助剂）等2.什么是热稳定剂？热稳定剂可分为哪些主要类型？其中那些品种可用于食品和医药包装材料。
热稳定剂是一类能防止或减少聚合物在加工使用过程中受热而发生降解或交联,延长复合材料使用寿命的添加剂。
2什么是增塑剂？根据塑化效率可分为哪些类型？其各自的特点如何？增塑剂是能够降低聚合物Tg并提高其塑性的添加剂。
根据塑化效率可分为主增塑剂、辅助增塑剂、增量剂。
主增塑剂：与聚合物的相容性好，凝胶能力很强，可大量添加并单独使用主要有邻苯二甲酸酯类和磷酸酯类增塑剂。
辅助增塑剂：与聚合物的相容性有限，凝胶能力较低，只能与主增塑剂并用，但往往起到功能性作用。
主要品种有环氧大豆油。
聚酯增塑剂、耐寒性增塑剂。
增量剂：与聚合物的相容性很差，凝胶能力较差，不可单独使用，只可限量使用，以减少主增塑剂的用量。
主要有烷基磺酸苯酯。
3.试述增塑剂的作用机理答：增塑剂的作用机理是增塑剂分子插入到聚合物分子链之间,削弱了聚合物分子链间的应力,结果增加了聚合物分子链的移动性、降低了聚合物分子链的结晶度，从而使聚合物的塑性增加，也就是对抗塑化作用的主要因素聚合物分子链间的应力和聚合物的分子链的结晶度，而他们则取决于聚合物的化学结构和物理结构。
当把增塑剂加入到聚合物中，增塑剂分子相互之间、增塑剂与聚合物分子相互之间的相互作用力是很重要。
除非所有这些相互作用(增塑剂与增塑剂之间、增塑剂与聚合物之间、聚和物与聚合物之间)都是同样大小时，才可能没有增塑作用和反增塑作用。
1.范德华力范德华力是物质的聚集态中分子与分子间存在着的一种较弱的引力。
范德华力包括色散力、诱导力和取向力。
范德华力的作用范围只有几个埃。
(1) 色散力色散力存在于所有极性或非极性分子之间，是由于微小的瞬时偶极的相互作用使挨近的偶极处于异极相邻状态而产生的一种引力。
但是只有在非极性体系中，如苯、聚乙烯或聚苯乙烯中，色散力才占较主要的成分。
(2)诱导力当一个具有固定偶极的分子在相邻的一个非极性分子中诱导出一个诱导偶极使，诱导偶极和固有偶极之间的引力叫做诱导力。
芳香族化合物因为π电子能高度极化所以影响特别强，如低分子量的酯与聚苯乙烯之间或苯与聚醋酸乙烯之间主要是诱导力。
(3)取向力当极性分子相互靠近时，由于固有偶极的取向而引起分子间的一种作用力叫做取向力。
如酯类增塑剂与 PVC 或与硝酸纤维素的相互作用就是代表性的例子。
2.氢键含有—OH基或—NH—基团的分子，如聚酰胺、聚乙烯醇、纤维素等，在分子间、有时在分子内部都能形成氢键。
氢键是一个比较强的相互作用键，它们妨碍增塑剂分子插入聚合物分子间，如果氢键沿聚合物分子链分布越密相应的对抗增塑剂插入的作用也越强。
因此要求增塑剂与聚合物分子也能产生类似的强的作用。
另一方面随着温度的升高，分子间的吸引作用由于氢键的减少而显著削弱，这是因为分子的热运动妨碍了聚合物分子的取向。
3.空间有规结构的聚合物的分子链适当的条件下能够结晶，即链状分子从卷的和杂乱的状态变成紧密折叠成行的有规则状态。
在一般条件下，工业生产的聚合物不可能是完全结晶的，而往往是由结晶区域散插在无定形区域构成的。
显然，增塑剂的分子插入结晶区域要比插入无定形区域困难得多，因为在结晶区与聚合物与链之间的自由空间最小。
如果增塑剂的分子仅能插入部分结晶的聚合物的无定形区域，则此增塑剂便是非溶剂型增塑剂，也就是所谓的辅助增塑剂。
如果增塑剂的分子仅能插入聚合物的无定形区域同时又能插入结晶区域，则此增塑剂便是溶剂型增塑剂，即所谓的主增塑剂.4.橡胶硫化剂可分为哪些主要类型？其各自适用的橡胶类型是什么？目前使用的硫化剂分无机和有机两大类有：硫磺、含硫化合物、过氧化物、醌类化合物、胺类化合物、树脂和金属化合物等。
（3）a、主要用于天然橡胶及二烯烃类通用合成胶如：丁苯胶、顺丁胶、丁腈胶等的硫化剂有：硫磺（主要硫化剂）、含硫化合物（如：一氯化硫、二氯化硫、二硫化吗啡啉等）、硒（Se）、碲（Te）及其氯化物（为第二硫化剂）、树脂类（如：烷基苯酚甲醛树脂、叔丁基苯酚甲醛树脂等）。
b.主要用于饱和度较大的通用合成胶或特种胶硫化剂有：过氧化物（少量用于不饱和二烯烃橡胶、耐热性增强）、醌类化合物；胺类化合物、树脂类（如：2123酚醛树脂用于丁基橡胶）、金属化合物（如：ZnO，MgO等）用硫磺硫化天然胶，至今有150多年的历史。
