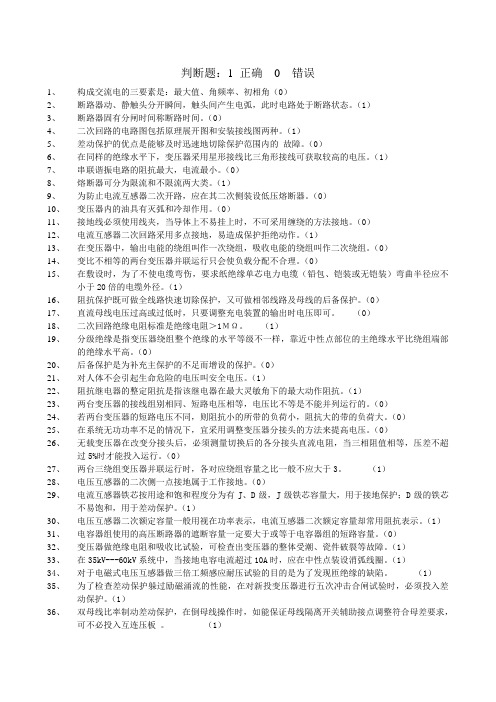

判断题：1 正确0 错误1、构成交流电的三要素是：最大值、角频率、初相角（0）2、断路器动、静触头分开瞬间，触头间产生电弧，此时电路处于断路状态。
（1）3、断路器固有分闸时间称断路时间。
（0）4、二次回路的电路图包括原理展开图和安装接线图两种。
（1）5、差动保护的优点是能够及时迅速地切除保护范围内的故障。
（0）6、在同样的绝缘水平下，变压器采用星形接线比三角形接线可获取较高的电压。
（1）7、串联谐振电路的阻抗最大，电流最小。
（0）8、熔断器可分为限流和不限流两大类。
（1）9、为防止电流互感器二次开路，应在其二次侧装设低压熔断器。
（0）10、变压器内的油具有灭弧和冷却作用。
（0）11、接地线必须使用线夹，当导体上不易挂上时，不可采用缠绕的方法接地。
（0）12、电流互感器二次回路采用多点接地，易造成保护拒绝动作。
（1）13、在变压器中，输出电能的绕组叫作一次绕组，吸收电能的绕组叫作二次绕组。
（0）14、变比不相等的两台变压器并联运行只会使负载分配不合理。
（0）15、在敷设时，为了不使电缆弯伤，要求纸绝缘单芯电力电缆（铅包、铠装或无铠装）弯曲半径应不小于20倍的电缆外径。
（1）16、阻抗保护既可做全线路快速切除保护，又可做相邻线路及母线的后备保护。
（0）17、直流母线电压过高或过低时，只要调整充电装置的输出时电压即可。
（0）18、二次回路绝缘电阻标准是绝缘电阻＞1ΜΩ。
（1）19、分级绝缘是指变压器绕组整个绝缘的水平等级不一样，靠近中性点部位的主绝缘水平比绕组端部的绝缘水平高。
（0）20、后备保护是为补充主保护的不足而增设的保护。
（0）21、对人体不会引起生命危险的电压叫安全电压。
（1）22、阻抗继电器的整定阻抗是指该继电器在最大灵敏角下的最大动作阻抗。
（1）23、两台变压器的接线组别相同、短路电压相等，电压比不等是不能并列运行的。
（0）24、若两台变压器的短路电压不同，则阻抗小的所带的负荷小，阻抗大的带的负荷大。
变电站值班员(高级)练习卷一、判断题1.平板电容器的电容值与极板面积成正比,与极板之间的距离成反比。
( )√2.磁路的任一结点,所连各支路磁通的代数和等于零。
( )√3.电流互感器的工作原理与变压器相同,在电流互感器运行时,相当于变压器二次侧开路状态。
( ) ×4.能量集中,温度高和亮度强是电弧的主要特征。
( )√5.电弧是一种自持气体放电现象,所谓"自持"是指由外加能量保护电弧。
( )×6.靠热游离维持电弧,靠去游离熄灭电弧。
( )√7.趋肤效应对电路的影响,是随着交流电流的频率和导线截面的增加而增大。
( )√8.晶体三极管由于"开路"状态到"短路"状态,起到放大作用。
( )×9.基本门电路,一般均为二极管和三极管经串,并联等手段组合而成。
( )√10.发生三相短路,各相短路电流,压降及相互之间的相位差都将失去对称性。
( )×11.场效应晶体管与普通晶体三极管其工作原理相同。
( )×12.可控硅加上正向电压,即阳极接正,阴极接负,可控硅立即导通。
( )×13.整流电路的负载电流变化时,输出电压也变化,稳压管的电流将显著变化。
( )√14.变电所主接线,采用双母线接线,可提高供电可靠性,增加灵活性。
( )15.电力系统属于电感,电容系统,当发生单相接地(中性点不接地)时,有可能形成并联谐振而产生过电压。
( )×16.电桥是把已知标准量与被测量进行比较而测出被测量的值,故称比较式测量仪器。
( )√17.若要扩大电流表的量程,只要在测量机构上串联一个分流电阻即可。
( )×18.电压互感器二次线圈三相接成星形,其中性点的引线上要加装熔断器。
( )×19.接地线必须用专用线夹,当导体不易挂上时,可采用缠绕的方法接地。
( )×20.蓄电池在充电过程中,每个电瓶电压上升到2.3V时,正负极板均有气体逸出。
磁电式、电磁式、电动式仪表的定义、原理1 什么就是磁电式仪表?磁电式仪表广泛地应用于直流电压与电流的测量,如与各种变换器配合,在交流及高频测量中也得到较广泛的应用,因此在电气测量指示仪表中占有极为重要的地位。
2 磁电式仪表就是由哪几部分构成的?磁电式仪表就是由固定的磁路系统与可动部分组成的。
仪表的磁路系统就是在永久磁铁1的两极,固定着极掌2。
两极掌之间就是圆柱形铁心3。
圆柱形铁心固定在仪表的支架上,用来减小磁阻,并在极掌与铁心之间的气隙中形成沿圆柱形表面均匀辐射的磁场,其磁感应强度处处相等,方向与圆柱形表面垂直。
处在这个磁场中的可动线圈4就是用很细的漆包线绕制在铝框架上的。
框架的两端分别固定着半轴,半轴上的另一端通过轴尖支承于轴承中。
指针6安装在前半轴上。
当可动线圈4通入电流时,在磁场的作用下便产生转动力矩,使指针随着线圈一起转动。
线圈中通过的电流越大,产生的转动力矩也越大,因此指针转动的角度也大。
反作用力矩可以由游丝、张丝或悬丝产生。
当采用游丝时,还同时用它来导人与导出电流,如图4-1(b)所示。
因此装设了两个游丝,它们的螺旋方向相反。
仪表的阻尼力矩则由铝框产生。
高灵敏度仪表为减轻可动部分的重量,通常采用无框架动圈,并在动线圈中加短路线圈,以产生阻尼作用。
磁电式仪表按磁路形式又分为内磁式、外磁式与内外磁式三种,如图4-2所示。
内磁式的结构就是永久磁铁在可动线圈的内部。
外磁式的结构就是永久磁铁在可动线圈的外部。
内外磁式的结构就是在可动线圈的内外都有永久磁铁,磁场较强,可使仪表的结构尺寸更为紧凑。
3 磁电式仪表就是如何工作的?磁电式仪表就是根据载流导体在磁场中受力的原理,即电动机原理而制成的。
磁电式仪表测量机构产生力矩的原理如图4-3所示。
4、什么就是电磁式仪表?电磁式仪表就是测量交流电流与电压最常见的一种仪表。
它具有结构简单、过载能力强、造价低廉以及可交直流两用等一系列优点,因此电磁式仪表在电力工程,尤其就是固定安装的测量中得到了广泛的应用。
磁电式、电磁式、电动式仪表的定义、原理1 什么是磁电式仪表?磁电式仪表广泛地应用于直流电压和电流的测量，如与各种变换器配合，在交流及高频测量中也得到较广泛的应用，因此在电气测量指示仪表中占有极为重要的地位。
2 磁电式仪表是由哪几部分构成的?磁电式仪表是由固定的磁路系统和可动部分组成的。
仪表的磁路系统是在永久磁铁1的两极，固定着极掌2。
两极掌之间是圆柱形铁心3。
圆柱形铁心固定在仪表的支架上，用来减小磁阻，并在极掌和铁心之间的气隙中形成沿圆柱形表面均匀辐射的磁场，其磁感应强度处处相等，方向与圆柱形表面垂直。
处在这个磁场中的可动线圈4是用很细的漆包线绕制在铝框架上的。
框架的两端分别固定着半轴，半轴上的另一端通过轴尖支承于轴承中。
指针6安装在前半轴上。
当可动线圈4通入电流时，在磁场的作用下便产生转动力矩，使指针随着线圈一起转动。
线圈中通过的电流越大，产生的转动力矩也越大，因此指针转动的角度也大。
反作用力矩可以由游丝、张丝或悬丝产生。
当采用游丝时，还同时用它来导人和导出电流，如图4-1(b)所示。
因此装设了两个游丝，它们的螺旋方向相反。
仪表的阻尼力矩则由铝框产生。
高灵敏度仪表为减轻可动部分的重量，通常采用无框架动圈，并在动线圈中加短路线圈，以产生阻尼作用。
磁电式仪表按磁路形式又分为内磁式、外磁式和内外磁式三种，如图4-2所示。
内磁式的结构是永久磁铁在可动线圈的内部。
外磁式的结构是永久磁铁在可动线圈的外部。
内外磁式的结构是在可动线圈的内外都有永久磁铁，磁场较强，可使仪表的结构尺寸更为紧凑。
3 磁电式仪表是如何工作的?磁电式仪表是根据载流导体在磁场中受力的原理，即电动机原理而制成的。
磁电式仪表测量机构产生力矩的原理如图4-3所示。
4.什么是电磁式仪表?电磁式仪表是测量交流电流与电压最常见的一种仪表。
它具有结构简单、过载能力强、造价低廉以及可交直流两用等一系列优点，因此电磁式仪表在电力工程，尤其是固定安装的测量中得到了广泛的应用。
磁电式电磁式电动式仪表的定义原理Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】磁电式、电磁式、电动式仪表的定义、原理1 什么是磁电式仪表磁电式仪表广泛地应用于直流电压和电流的测量，如与各种变换器配合，在交流及高频测量中也得到较广泛的应用，因此在电气测量指示仪表中占有极为重要的地位。
2 磁电式仪表是由哪几部分构成的磁电式仪表是由固定的磁路系统和可动部分组成的。
仪表的磁路系统是在永久磁铁1的两极，固定着极掌2。
两极掌之间是圆柱形铁心3。
圆柱形铁心固定在仪表的支架上，用来减小磁阻，并在极掌和铁心之间的气隙中形成沿圆柱形表面均匀辐射的磁场，其磁感应强度处处相等，方向与圆柱形表面垂直。
处在这个磁场中的可动线圈4是用很细的漆包线绕制在铝框架上的。
框架的两端分别固定着半轴，半轴上的另一端通过轴尖支承于轴承中。
指针6安装在前半轴上。
当可动线圈4通入电流时，在磁场的作用下便产生转动力矩，使指针随着线圈一起转动。
线圈中通过的电流越大，产生的转动力矩也越大，因此指针转动的角度也大。
反作用力矩可以由游丝、张丝或悬丝产生。
当采用游丝时，还同时用它来导人和导出电流，如图4-1(b)所示。
因此装设了两个游丝，它们的螺旋方向相反。
仪表的阻尼力矩则由铝框产生。
高灵敏度仪表为减轻可动部分的重量，通常采用无框架动圈，并在动线圈中加短路线圈，以产生阻尼作用。
磁电式仪表按磁路形式又分为内磁式、外磁式和内外磁式三种，如图4-2所示。
内磁式的结构是永久磁铁在可动线圈的内部。
外磁式的结构是永久磁铁在可动线圈的外部。
内外磁式的结构是在可动线圈的内外都有永久磁铁，磁场较强，可使仪表的结构尺寸更为紧凑。
3 磁电式仪表是如何工作的磁电式仪表是根据载流导体在磁场中受力的原理，即电动机原理而制成的。
磁电式仪表测量机构产生力矩的原理如图4-3所示。
4.什么是电磁式仪表电磁式仪表是测量交流电流与电压最常见的一种仪表。
磁电式、电磁式、电动式仪表的定义、原理1 什么是磁电式仪表?磁电式仪表广泛地应用于直流电压和电流的测量，如与各种变换器配合，在交流及高频测量中也得到较广泛的应用，因此在电气测量指示仪表中占有极为重要的地位。
2 磁电式仪表是由哪几部分构成的?磁电式仪表是由固定的磁路系统和可动部分组成的。
仪表的磁路系统是在永久磁铁1的两极，固定着极掌2。
两极掌之间是圆柱形铁心3。
圆柱形铁心固定在仪表的支架上，用来减小磁阻，并在极掌和铁心之间的气隙中形成沿圆柱形表面均匀辐射的磁场，其磁感应强度处处相等，方向与圆柱形表面垂直。
处在这个磁场中的可动线圈4是用很细的漆包线绕制在铝框架上的。
框架的两端分别固定着半轴，半轴上的另一端通过轴尖支承于轴承中。
指针6安装在前半轴上。
当可动线圈4通入电流时，在磁场的作用下便产生转动力矩，使指针随着线圈一起转动。
线圈中通过的电流越大，产生的转动力矩也越大，因此指针转动的角度也大。
反作用力矩可以由游丝、张丝或悬丝产生。
当采用游丝时，还同时用它来导人和导出电流，如图4-1(b)所示。
因此装设了两个游丝，它们的螺旋方向相反。
仪表的阻尼力矩则由铝框产生。
高灵敏度仪表为减轻可动部分的重量，通常采用无框架动圈，并在动线圈中加短路线圈，以产生阻尼作用。
磁电式仪表按磁路形式又分为内磁式、外磁式和内外磁式三种，如图4-2所示。
内磁式的结构是永久磁铁在可动线圈的内部。
外磁式的结构是永久磁铁在可动线圈的外部。
内外磁式的结构是在可动线圈的内外都有永久磁铁，磁场较强，可使仪表的结构尺寸更为紧凑。
3 磁电式仪表是如何工作的?磁电式仪表是根据载流导体在磁场中受力的原理，即电动机原理而制成的。
磁电式仪表测量机构产生力矩的原理如图4-3所示。
4.什么是电磁式仪表?电磁式仪表是测量交流电流与电压最常见的一种仪表。
它具有结构简单、过载能力强、造价低廉以及可交直流两用等一系列优点，因此电磁式仪表在电力工程，尤其是固定安装的测量中得到了广泛的应用。
1.1、磁电系电工仪表(1)磁电系仪表的主要结构磁电系电工仪表的测量机构是由固定的磁路系统和可动部分组成的,其结构如图(辽宁科学技术出版社出版的《进网作业电工培训教材》P300图11-2(a))所示。
仪表的磁路系统包括永久磁铁1,固定在磁铁两极的极掌2以及处于两个极掌之间的圆柱形铁芯3。
圆柱形铁芯固定在仪表支架上,用来减小磁阻,并使极掌和铁芯间的空气隙中产生均匀的辐射形磁场。
处在这个磁场中的可动线圈4绕转轴偏转时,两个有效边上的磁场也总是大小相等,并且方向是与线圈边相互垂直的。
可动线圈绕在铝框上。
转轴分成前后两部分,每个半轴的一端固定在动圈铝框上,另一端则通过轴尖支撑于轴承中。
在前半轴还装有指针,当可动部分偏转时,用来指示被测电量的大小。
反作用力矩可以由游丝、张丝或悬丝产生。
当采用游丝时,还同时用它来导入和导出电流。
因此,装设了两个游丝,它们的螺旋方向相反,如图辽宁科学技术出版社出版的《进网作业电工培训教材》P300图11-2(b))所示。
仪表的阻尼力矩则由铝框产生。
磁电系测量机构按其磁路形式的不同,又分为外磁式、内磁式和内外磁式三种,如图辽宁科学技术出版社出版的《进网作业电工培训教材》P300图11-3所示。
外磁式结构,永久磁铁在可动线圈的外部。
内磁式结构,永久磁铁则在可动线圈的内部。
为使气隙磁场均匀,在内磁式仪表的磁铁外面,要加装一个闭合的导磁环,以减小漏磁。
内磁式结构紧凑,受外磁场的影响小,所以近年来得到广泛的使用。
内外磁式结构则在可动线圈内外都用永久磁铁,因此磁场更强,仪表的结构尺寸可以做得更加紧凑。
(2)磁电系仪表的工作原理磁电系测量机构产生转动力矩的原理如图辽宁科学技术出版社出版的《进网作业电工培训教材》P301图11-4所示。
当可动线圈通电时,流过线圈的电流和永久磁铁的磁场相互作用的结果是产生电磁力,从而形成转动力矩,使可动部分发生偏转。
根据安培力定律和左手定则,可以定出电磁力的大小和方向。
常用电工工具和电工仪表的使用1、电工仪表一、电工仪表类型常用直读式电工仪表：磁电式、电磁式和电动式。
（整流、电子、感应等）。
组成：①.产生转动转矩部分；②.产生阻转矩部分；③.阻尼器。
原理：转动转矩与测量电量（电流）成正比（电流的电磁作用）；阻转矩与指针偏转角度成正比（弹簧弹性）；阻尼器只有在指针转动过程才起作用，其作用是使指针迅速稳定，避免振荡，缩短测量时间。
1）磁电式仪表磁电式仪表没工作（没有电）时也有磁场。
螺旋弹簧作用：①.引入电流；②.产生阻转矩。
阻尼器：铝框（原理与异步机鼠笼转子相似）。
特点：刻度均匀、灵敏度和准确度高、阻尼器消耗能量少，受外界磁场干扰小；但只能测量直流、价格较高、易过载。
2）电磁式仪表；原理：固定（定子）与可动（转子）铁片被线圈流过电流磁化，产生推斥力。
螺旋弹簧：只产生阻转矩（不承受电流）。
阻尼器：空气阻尼器。
特点：可测交、直流，通过电流大，构造简单，价格低；但刻度不均，易受外界磁场影响，精度低。
3）电动式仪表。
原理：固定线圈产生磁场，可动线圈流过电流受到电动力作用。
螺旋弹簧作用：①.引入电流；②.产生阻转矩。
（空气阻尼器）。
特点：可测直、交流（测功率、功功率因数），无铁心准确度高；但受外磁场影响大，过载能力小。
二、电流和电压的测量1）电流的测量接线：串联在电路中。
扩程：磁电式采用并联低阻值的分流器（∵是直流、且允许通过电流小）；电磁式则采用电流互感器（∵是交流，表头和分流器中流过的电流并不能严格与它们的电阻值成比例关系——有电感因素，因此并联分流器测量不准确）。
2）电压的测量接线：与被测电路并联。
伏特计的电阻值要求很大（越大、对被测电路影响越小）。
由于表头电阻值通常不大。
因此必须串联高阻值的倍压器限制电流。
扩程：不论是磁电式还是电磁式都可通过串联高阻值的倍压器进行扩程。
测量交流电的电磁式仪表利用电压互感器扩程也应串联倍压器限流。
三、功率的测量1）单相交流和直流功率的测量接线应注意极性，若有一个极性接反，指针受力变反，不能读出功率的数值。
