磁电系仪表磁电系仪表广泛应用于直流电流和电压的测量。
如果和整流元件配合，可以用于交流电流和电压的测量；与变换器配合，可以测量交流功率、频率、相位以及温度压力等；此外，它还广泛用作电子仪器中的指示器。

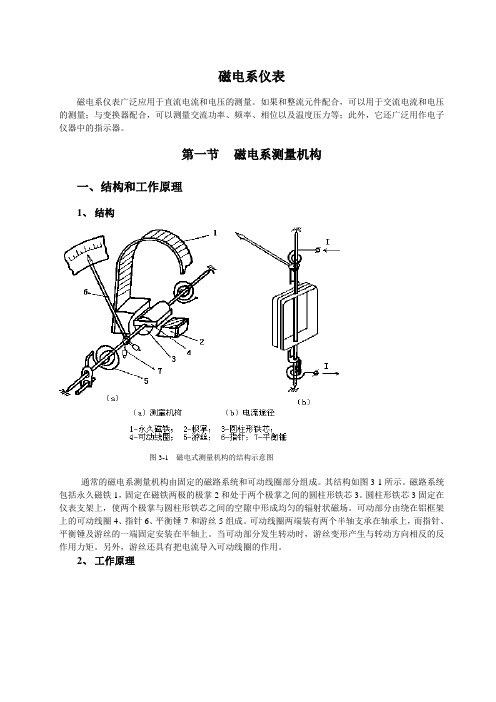

第一节磁电系测量机构一、结构和工作原理1、结构图3-1 磁电式测量机构的结构示意图通常的磁电系测量机构由固定的磁路系统和可动线圈部分组成。
其结构如图3-1所示。
磁路系统包括永久磁铁1，固定在磁铁两极的极掌2和处于两个极掌之间的圆柱形铁芯3。
圆柱形铁芯3固定在仪表支架上，使两个极掌与圆柱形铁芯之间的空隙中形成均匀的辐射状磁场。
可动部分由绕在铝框架上的可动线圈4、指针6、平衡锤7和游丝5组成。
可动线圈两端装有两个半轴支承在轴承上，而指针、平衡锤及游丝的一端固定安装在半轴上。
当可动部分发生转动时，游丝变形产生与转动方向相反的反作用力矩。
另外，游丝还具有把电流导入可动线圈的作用。
2、工作原理磁电系测量机构的基本原理是利用可动线圈中的电流与气隙中磁场相互作用，产生电磁力，可动线圈在力矩的作用下发生偏转，因此称这个力矩为转动力矩。
可动线圈的转动使游丝产生反作用力矩，当反作用力矩与转动力矩相等时，可动线圈将停留在某一位置上，指针也相应停留在某一位置上。
磁电系测量机构产生转动力矩的原理如图2-2所示。
二、技术特性和应用范围1、技术特性(1)准确度高。
磁电系测量机构由于采用了永久磁铁，且工作气隙比较小，所以气隙磁场的磁感应强度较大，可以在很小的电流作用下，产生较大的转动力矩。
可以减小由于摩擦、外磁场等原因引起的误差，提高了仪表的准确度。
磁电系测量机构的准确度可以达到0.1~0.05级。
(2)灵敏度高。
仪表消耗的功率很小。
(3)表盘标度尺的刻度均匀，便于读数。
(4)过载能力小。
由于被测电流通过游丝导入可动线圈，所以电流过大容易引起游丝发热使弹性发生变化，产生不允许的误差，甚至可能因过热而烧毁游丝。
另外，可动线圈的导线横截面很小，电流过大也会使线圈发热甚至烧毁。
