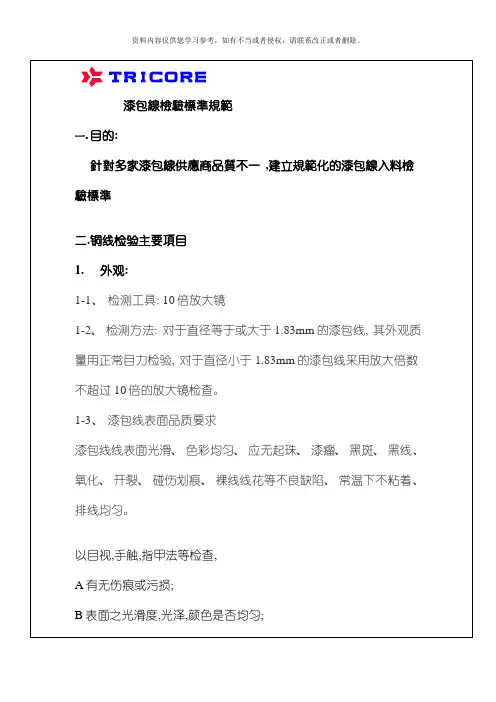

漆包線檢驗標準規範一.目的:針對多家漆包線供應商品質不一,建立規範化的漆包線入料檢驗標準二.铜线检验主要項目1. 外观:1-1、检测工具: 10倍放大镜1-2、检测方法: 对于直径等于或大于1.83mm的漆包线, 其外观质量用正常目力检验, 对于直径小于1.83mm的漆包线采用放大倍数不超过10倍的放大镜检查。
1-3、漆包线表面品质要求漆包线线表面光滑、色彩均匀、应无起珠、漆瘤、黑斑、黑线、氧化、开裂、碰伤划痕、裸线线花等不良缺陷、常温下不粘着、排线均匀。
以目视,手触,指甲法等检查,A有无伤痕或污损;B表面之光滑度,光泽,颜色是否均匀;C以指甲刮擦,漆膜是否易脱落.2. 尺寸檢測: (內徑和外徑與及膜厚)2-1、检验工具: 0.001mm普通外径千分尺、0.001mm千分尺、火機2-2、检验方法: 漆包线外径在相距1000mm的位置上, 每个圆周均匀颁点三处进行测量, 取两个位置六个测量值的平均值作为测量结果, 然后在测量漆包线外径处用火烧去导体上附着的漆膜, 用和上面相同的方法测量导体直径, 漆包线外径与导体直径之差即为漆包线的漆膜厚度。
2-3、品质要求:A漆包线导体线径必须在公差允许范围内, 不允许有偏大或偏小现象;B漆包线完成外径必须控制在标准范围内, 不允许有偏大或偏小现象;C漆膜厚度不允许有偏小现象, 且具有耐压性。
3. 針孔试验: (三层绝缘线針孔为0个,TC/TR漆包線要求为0个)检验工具: 针孔试验仪、水盆、剪刀、提钩、温湿两用温度计、玻璃杯3-1、检验原料: 食盐、酝酿、清水3-2、检验方式: 成品检验、性能检验每种规格各抽检2轴以不弯曲,不伸长之状态,将试料大约15cm之部份浸入温度60±3℃的二甲苯溶液中浸泡30分钟,取出以目视检查漆膜上有无起泡或膨胀..接着对导体外徑0.19以下者采用指甲法(用指甲尖端摩擦该线);导体外徑0.20以上者采用铅笔法(将2H之铅笔削成刃形,并对试料以约60度角及约500gf之作用力刮擦一次).再以目视检查漆膜上是否有产生气泡或凸起,但浸渍于溶剂之端部及液面之下部20mm不做为试验之对象.注:红字部份只针对漆包线,不包括三层绝缘线5. 直焊性:同一线轴上取试样长约150mm共3条,分别将其一端40mm浸入锡炉(锡条按CNS247中规定的软焊料Sn50:Pb50)中焊锡,所深入部份应均匀完全上锡(浸渍部份上端10mm处不做试验之对象),而且不能有碳化之黑屑.漆包线导体外徑(mm) 漆包线焊锡温度380±5℃焊锡时间(s)三层绝缘线导体外徑(mm) 三层绝缘线焊锡温度420±5℃焊锡时间(s)0.32以下 2 0.20~0.40 40.35~0.50 3 0.45~0.70 60.55~1.00 4 0.75~1.00 10 1.10~1.50 56. 导体电阻测试: (漆包线,三層绝缘线)用惠登或交流电桥法测定试料之电阻,并算出温度为20℃时线长1Km之电阴,须符合附表之规定值.计算公式:R(Ω/km)=1米之电阻*1000*温度系数导体电阴温度数表(标准温度为20℃)温度℃系数温度℃系数温度℃系数10 1.041 19 1.004 28 0.97011 1.037 20 1.000 29 0.96612 1.033 21 0.996 30 0.96213 1.028 22 0.992 31 0.959200.21 549.0 15 0.45 114.2200.22 498.4 15 0.50 91.43 200.23 454.5 15 0.55 78.15 200.24 416.2 15 0.60 65.26 200.25 382.5 15 0.65 55.31 200.26 358.4 15 0.70 47.47 200.27 331.4 15 0.75 41.19 200.28 307.3 15 0.80 36.08 250.29 285.7 20 0.85 31.87 250.30 262.9 20 0.90 28.35 250.32 230.0 20 0.95 25.38 250.35 191.2 20 1.00 23.33 250.37 170.67. 伸长率:取长约400mm之试片,在其中央部份做250mm之标线距离,以305±25mm/min之速率拉伸至断裂,试片在标线之外拉断,该次试验视为无效,连接断裂部份后测量标线间长度,依下列公式算出伸长率: 伸长率(%)={连接断裂部份标线间长度(mm) –原标点距离(mm)} ÷原标点距离(mm)标准规格(mm) 最小伸长率(%) 标准规格(mm) 最小伸长率(%) 标准规格(mm) 最小伸长率(%)0.050 10 0.200 21 0.500250.060 10 0.210 21 0.550260.070 13 0.230 22 0.600270.080 14 0.250 22 0.650280.090 15 0.260 22 0.700280.100 16 0.270 22 0.750280.110 17 0.290 23 0.800280.120 17 0.300 23 0.850。
东莞立亚达电子有限公司Dong Guan Readore Electronics Co,Ltd ISO 9000 三阶文件文件编号QA -J- 01 A 版本 A页码第1页共17页标题IQC检验标准细则—02漆包线生效日期检查处2.标志正确、清楚抽样样本数目视检查/ √其它供应商出货检验报表每批1份目视检查/ √材质证明三个月附1次目视检查/ √环境物质测试报告1年1次目视检查/ √保证函每批1份目视检查/ √东莞立亚达电子有限公司文件编号QA -J- 01 AISO 9000 三 阶 文 件页码第2页 共17页标 题IQC 检验标准细则—02漆包线生效日期东莞立亚达电子有限公司文件编号QA -J- 01 A2.检验标准说明：2.1IQC 对漆包线进行检验时,其抽样标准定订如下:2.1.1 漆包线是供货商以连续生产之方式及一次性配料生产同一批之材料;2.1.2依此物料之特性,故订出抽验标准及判定依据如下(所谓的抽样轴数,是指抽取试验样品之载体,而非指试验品数);抽样表:2.2漆包线耐压试验： 2.2.1漆包线均要做耐压试验;三层绝缘线依照第一种进行耐压试验。
2.2.2圆形漆包线试验条件及规格(漏电流: 0.5mA 时间1S):（转下页） 注:a. 直径在0.100mm 及以下的用圆棒法试验;直径在0.100mm 以上,2.500mm及以下的用扭绞法试验;直径在2.500mm 以上的用铝箔法试验; b. 介于相邻直径间的中间规格导线,取较大直径相应的破坏电压值;c. 圆棒法: 取试样12cm,单层、紧密、均匀地卷绕30圈于直径为1.0mm 的钢棒上,电压施于漆膜与钢棒之间; d. 扭绞法: 取试样12cm(线头镀锡),弯折并缠绕扭合成一股(线径与扭合次数如下表),电压施于漆膜与导体之间:e.受检批重量(Kg) 抽样轴数 次要缺点允收/拒收0~45 1 0/1>45~175 2 0/1>175~350 3 0/1>350~550 4 0/1 >550~1450 5 1/2 >1450~3000 6 1/2>3000~4000 8 1/2>4000~7000 10 2/3 >7000~10000 12 2/3 以上线径(mm) 0.120 0.180 0.290 0.410 0.710 1.200 2.500 扭合次数302420161296圆形漆包线试验条件及规格(漏电流: 0.5mA 时间1S)东莞立亚达电子有限公司 文件编号 QA -J- 01 A 版本 A 导体直径 mm 破坏电压(VAC)0种1种 2种 0.018110 0.020 250 120 0.022 275 130 0.025 300 150 0.028 325 170 0.032 375 190 0.036 425 225 0.040 475 250 0.045 550 275 0.050 600 300 0.056 650 325 0.063 700 375 0.0717004250.080 1200 850 425 0.090 1300 900 500 0.100 1400 950 500 0.112 3900 2700 1300 0.125 4100 2800 1500 0.140 4200 3000 1600 0.160 4400 3200 1700 0.180 **** **** 1700 0.200510035001800Dong Guan Readore Electronics Co,LtdISO 9000 三 阶 文 件页码 第4页 共17页标 题IQC 检验标准细则—02漆包线生效日期2.2.3方形漆包线试验方法(金属箔电极法)及规格:a. 取6mm 宽的薄金属箔置于13mm 宽的粘胶带中央,并将此种胶带剪成74mm 长的小段作为电极;b. 取4个此种电极,金属箔朝向,导线绝缘层紧密平贴于间距51mm 的方形导线棱角处,胶带至少包覆漆包线一圈半;c. 测试电路之漏电流为0.5mA,电压分别顺次施于各电极与导体间;d. 测试电压从O 开始以500(±20%)VAC/1SEC 的速率均匀增加至漆包线被击穿,最小击穿电压如下:e. 若在正常的实验室条件下,高压试验失败,重新取线,使线不受任何外力及弯曲,在60±3℃烘干20±1分钟,冷却至室温,再按照前面的程序,做高压测试。
1730聚酯漆包线漆检测报告
《中国聚酯漆包线漆数据监测报告》是基于中经先略市场咨询中心对聚酯漆包线漆市场深入、广泛的调查，并结合国家统计局、商务部、工商部门、海关、行业协会等官方权威数据，由中国产业发展研究网专家团队共同完成。
本报告重点对聚酯漆包线漆市场宏观市场及微观企业的相关数据进行监测，主要包括：产量数据统计、进出口贸易市场数据、产销状况监测、市场财务运行监测（资产负债、资产运营、成本费用、盈利能力）、重点企业竞争力及关键性数据等。
本报告充分体现数据性特点，主要以定量的数据方式体现聚酯漆包线漆市场运行情况，为企事业客户提供及时准确的一手及分析数据。
由聚酯化合物加入甲酚，二甲苯溶剂，稀释而成，耐热等级为B 级，130级,具有好的电绝缘性、耐磨性和耐溶剂性，适用于涂制温度指数为130℃包线。
1730聚酯漆包线绝缘漆
技术条件：
外观：均匀透明，无机械杂质
热冲击(155℃±3℃，1h)：7d
弹性(园棒卷绕)：1d不裂
单向刮漆(平均值)：≥11.9N
线样有效长度500mm≥100mm次
耐溶剂(标准溶剂，铅笔硬度)：H不破
线样有效长度350mm≥70mm次。

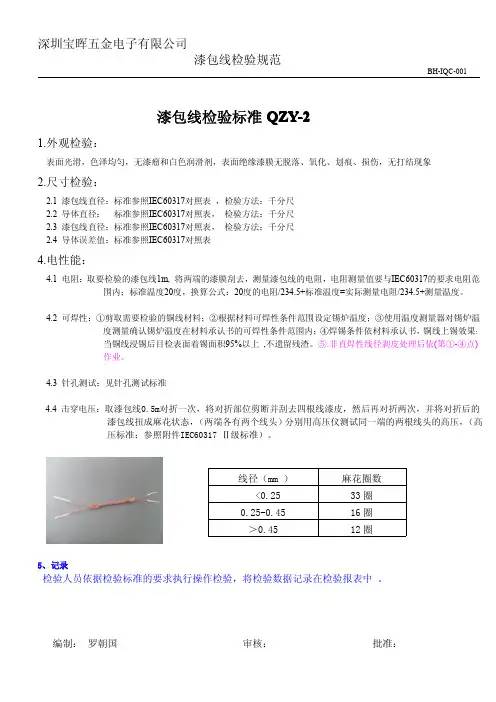

漆包线检验标准QZY-21.外观检验：表面光滑，色泽均匀，无漆瘤和白色润滑剂，表面绝缘漆膜无脱落、氧化、划痕、损伤，无打结现象2.尺寸检验：2.1漆包线直径：标准参照IEC60317对照表，检验方法：千分尺2.2导体直径：标准参照IEC60317对照表，检验方法：千分尺2.3漆包线直径：标准参照IEC60317对照表，检验方法：千分尺2.4导体误差值：标准参照IEC60317对照表4.电性能：4.1电阻：取要检验的漆包线1m,将两端的漆膜刮去，测量漆包线的电阻，电阻测量值要与IEC60317的要求电阻范围内；标准温度20度，换算公式：20度的电阻/234.5+标准温度=实际测量电阻/234.5+测量温度。
4.2可焊性：①剪取需要检验的铜线材料；②根据材料可焊性条件范围设定锡炉温度；③使用温度测量器对锡炉温度测量确认锡炉温度在材料承认书的可焊性条件范围内；④焊锡条件依材料承认书，铜线上锡效果：当铜线浸锡后目检表面着锡面积95%以上,不遗留残渣。
⑤.非直焊性线径剥皮处理后依(第①-④点)作业。
4.3针孔测试：见针孔测试标准4.4击穿电压：取漆包线0.5m对折一次，将对折部位剪断并刮去四根线漆皮，然后再对折两次，并将对折后的漆包线扭成麻花状态，（两端各有两个线头）分别用高压仪测试同一端的两根线头的高压，（高压标准：参照附件IEC60317Ⅱ级标准）。
5、记录检验人员依据检验标准的要求执行操作检验，将检验数据记录在检验报表中。
编制：罗朝国审核：批准：线径（mm ）麻花圈数<0.2533圈0.25-0.4516圈＞0.4512圈漆包线针孔检验标准1.主题内容与适用范围：本标准适用于本企业漆包线检验之用。
2.操作过程：配置溶液及接线：A.配置盐水溶液：食盐30克，清水10公斤，浓度为3‰；B.配置酚酞溶液：酒精100克，酚酞3克；C.配置溶液：每10公斤盐水溶液加入20毫升酚酞溶液。
D.按图1检查盐浴装置正负极接线是否正确。
