电机与拖动第3章习题

第三章第一节三相异步电动机的基本结构和工作原理（P59）1.三相异步电动机为什么会旋转，怎样改变它的转向？答：三相异步电动机的旋转原理是当定子绕组通入三相交流电流后，在空间产生了一个转速为n1的旋转磁场，设旋转磁场以顺时针方向旋转，则相当于转子导体向逆时针方向旋转切割磁场，在转子导体中就产生感应电动势。

方向由右手定则判定。

因为转子导体已构成闭合回路，转子绕组中有电流通过。

根据电磁力定律，转子载流导体在磁场中受到电磁力的作用，产生电磁转矩，使电动机转子跟着旋转磁场方向顺时针旋转，方向由左手定则判定，其转速为n。

要想改变它的转向可以将三相异步电动机接三相电源的三根引线中的任意两根对调。

2．异步电动机中的空气气隙为什么做的很小？答:异步电动机气隙小的目的是为了减小其励磁电流（空载电流），从而提高电动机功率因数。

因为异步电动机的励磁电流是由电网供给的，故气隙越小，电网供给的励磁电流就小。

而励磁电流又属于感性无功性质、故减小励磁电流，相应就能提高电机的功率因数。

3.三相异步电动机转子电路断开能否起动运行？为什么？答：不可以。

转子绕组中不能产生电流，也就不能产生电磁力。

4.三相异步电动机断了一根电源线后，为什么不能起动？而运行中断了一相电源线，为什么仍能继续转动？这两种情况对电动机将产生什么影响？答：三相异步电动机断了一根电源线后，则三相电源变成了单相电源，由于单相电源所产生的磁场为脉动磁场，所以三相异步电动机不能正常起动（原理同单相异步电动机）。

而三相异步电动机在运行时断了一根电源线，虽此时也为单相运行，但因转子是转动的，脉动磁场对转子导体产生的作用力在两方向上不同，所以电动机仍能继续转动。

这两种情况对电动机均有很大的影响。

两种情况均为过载运行，长时间工作会损坏电动机。

5.假如有一台星形联结的三相异步电动机，在运行中突然切断三相电流，并同时将任意两相定子绕组（例如U、V相）立即接入直流电源，这时异步电动机的工作状态如何？画图分析。

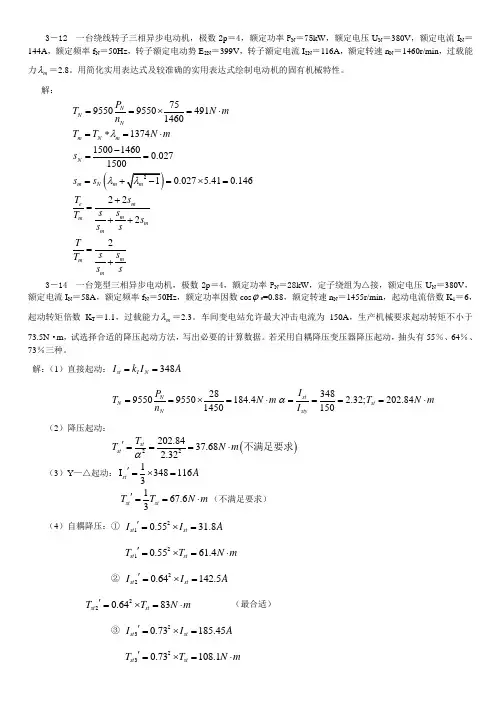

3－12 一台绕线转子三相异步电动机，极数2p ＝4，额定功率P N ＝75kW ，额定电压U N ＝380V ，额定电流I N ＝144A ，额定频率f N ＝50Hz ，转子额定电动势E 2N ＝399V ，转子额定电流I 2N ＝116A ，额定转速n N ＝1460r/min ，过载能力m λ＝2.8。

用简化实用表达式及较准确的实用表达式绘制电动机的固有机械特性。

解：()2759550955049114601374150014600.027150010.027 5.410.1462222N N N m N m N m N m m e m m m m m m m m P T N m n T T N ms s s T s s s T s s sT s s T s s λλλ==⨯=⋅=*=⋅-===+-=⨯=+=++=+3－14 一台笼型三相异步电动机，极数2p ＝4，额定功率P N ＝28kW ，定子绕组为△接，额定电压U N ＝380V ，额定电流I N ＝58A ，额定频率f N ＝50Hz ，额定功率因数cos ϕN =0.88，额定转速n N ＝1455r/min ，起动电流倍数K 1＝6，起动转矩倍数K T ＝1.1，过载能力m λ＝2.3。

车间变电站允许最大冲击电流为150A ，生产机械要求起动转矩不小于73.5N ·m ，试选择合适的降压起动方法，写出必要的计算数据。

若采用自耦降压变压器降压起动，抽头有55％、64％、73％三种。

解：（1）直接起动：348st I N I k I A ==2895509550184.41450N N N P T N m n ==⨯=⋅348 2.32;202.84150st st sty I T N m I α====⋅ （2）降压起动：()22202.8437.682.32stst T T N m α'===⋅不满足要求 （3）Y —△起动：1I 3481163st A '=⨯= 167.63st st T T N m '==⋅（不满足要求） （4）自耦降压：① 210.5531.8st st I I A '=⨯=210.5561.4st st T T N m '=⨯=⋅② 220.64142.5st st I I A '=⨯=220.6483st st T T N m '=⨯=⋅ （最合适）③ 230.73185.45st st I I A '=⨯=230.73108.1st st T T N m '=⨯=⋅2L N 11212233N 3R 0.05T =T ==0.099901/min R +0.050.1=0.174826/min0.2=0.324676/minn 976D===1.44676n N s s r s s r s r ''Ω='''Ω=''Ω='串，时，，，n 串时,，n 串时,，n 则3－19 某绕线转子三相异步电动机，技术数据为：极数2p ＝6，额定功率P N ＝60kW ，额定频率f N ＝50Hz ，额定转速n N ＝960r/min ，转子额定电动势E 2N ＝200V ，转子额定电流I 2N ＝195A ，过载能力m λ＝2.5。

《电机与拖动基础》课后习题第一章 习题答案1．直流电机有哪些主要部件？各用什么材料制成？起什么作用？ 答：主要部件：（1）定子部分：主磁极，换向极，机座，电刷装置。

（2）转子部分：电枢铁心，电枢绕组，换向器。

直流电机的主磁极一般采用电磁铁，包括主极铁心和套在铁心上主极绕组（励磁绕组）主磁极的作用是建立主磁通。

换向极也是由铁心和套在上面的换向绕组构成，作用是用来改善换向。

机座通常采用铸钢件或用钢板卷焊而成，作用两个：一是用来固定主磁极，换向极和端盖，并借助底脚将电机固定在机座上；另一个作用是构成电机磁路的一部分。

电刷装置由电刷、刷握、刷杆、刷杆座和汇流条等组成，作用是把转动的电枢与外电路相连接，并通过与换向器的配合，在电刷两端获得直流电压。

电枢铁心一般用原0.5mm 的涂有绝缘漆的硅钢片冲片叠加而成。

有两个作用，一是作为磁的通路，一是用来嵌放电枢绕组。

电枢绕组是用带有绝缘的圆形或矩形截面的导线绕成的线圈按一定的规律联接而成，作用是感应电动势和通过电流，使电机实现机电能量装换，是直流电机的主要电路部分。

换向器是由许多带有鸠尾的梯形铜片组成的一个圆筒，它和电刷装置配合，在电刷两端获得直流电压。

2．一直流电动机，已知，，，，0.85r/m in 1500n V 220U kw 13P N N N ====η求额定电流N I 。

解：电动机η⋅=N N N I U P ， 故 A =⨯⨯=⋅=5.6985.02201013U P I 3N N N η3． 一直流电动机，已知，，，，0.89r/m in 1450n V 230U kw 90P N N N ====η求额定电流N I 。

解：发电机N N N I U P =， 故 A ⨯==3912301090U P I 3N N N7．什么叫电枢反应？电枢反应的性质与哪些因素有关？一般情况下，发电机的电枢反应性质是什么？对电动机呢？答：负载时电枢磁动势对主磁场的影响称为电枢反应。

《电机与拖动基础》习题解答第一章 直流电机原理P331-21一台并励直流发电机N P =16kW , N U =230V,N I =69.6A ,N n =1600r/min,电枢回路电阻a R =0.128Ω,励磁回路电阻f R =150Ω,额定效率N η=85.5%.试求额定工作状态下的励磁电流、电枢电流、电枢电动势、电枢铜耗、输入功率、电磁功率。

解：fN I =N f U R =230150=1.53A aN I =N I +fN I =69.6+1.53=71.13A aN E =N U +aN I a R =230+71.130.128⨯=239.1Vcua p =2aN I a R =271.130.128⨯=647.6WaN E aN I =239.171.13⨯=17kW输出功率1N p =N N P η=1685.5%1685.5%=18.7kW1-29并励直流发电机N P =7.5kW , N U =220V , N I =40.6A , N n =3000r/min,Ra=0.213Ω.额定励磁电流fN I =0.683A,不计附加损耗，求电机工作在额定状态下的电枢电流、额定效率、输出转矩、电枢铜耗、励磁铜耗、空载损耗、电磁功率、电磁转矩及空载转矩。

解： a I =N I -fN I =40.6-0.683=40AP 1=N U N I =22040.6⨯=8932W N η=1N p p 100%⨯=75008932100%⨯=84% 2T =9550N N p n =95507.53000⨯=24N ·m cua p =2a I Ra=240⨯0.213=341W2203220.683N f fN U R I ===Ω 2cuf fN f p I R =∙=2200.683N fN U I ∙=⨯=150W0189327500341150941N cua cuf p P P p p =---=---=189323411508441M cua cuf P p p p =--=--=WT =9550M Np n =95508.4413000=27 N ·m 02T T T =-=27-24=3 N ·m第二章 电力拖动系统的动力学P482-9 负载的机械特性又哪几种主要类型？各有什么特点？答：负载的机械特性有：恒转矩负载特性、风机、泵类负载特性以及恒功率负载特性，其中恒转矩负载特性又有反抗性恒转矩负载与位能性恒转矩负载，反抗性负载转矩的特点是它的绝对值大小不变，但作用方向总是与旋转方向相反，是阻碍运动的制动性转矩，而位能性转矩的特点是转矩绝对值大小恒定不变，而作用方向也保持不变。

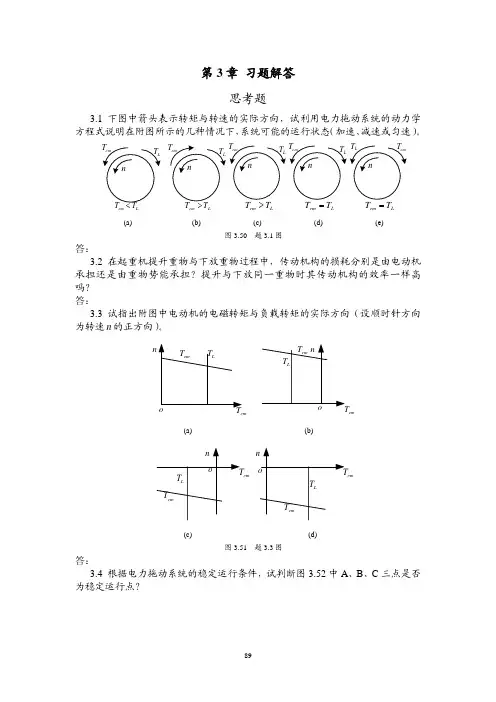

第3章习题解答思考题3.1 下图中箭头表示转矩与转速的实际方向，试利用电力拖动系统的动力学方程式说明在附图所示的几种情况下，系统可能的运行状态（加速、减速或匀速）。

L emLemLemLem(a) (b) (c) (d) (e)图3.50 题3.1图答：3.2 在起重机提升重物与下放重物过程中，传动机构的损耗分别是由电动机承担还是由重物势能承担？提升与下放同一重物时其传动机构的效率一样高吗？答：3.3 试指出附图中电动机的电磁转矩与负载转矩的实际方向（设顺时针方向为转速n的正方向）。

emem(a)(b)emem(c) (d)图3.51 题3.3图答：3.4 根据电力拖动系统的稳定运行条件，试判断图3.52中A、B、C三点是否为稳定运行点？em图3.52 题3.4图 答：根据电力拖动系统的稳定运行条件：nT n T L em ∂∂<∂∂可以得出： 系统在A 点、B 点是稳定的； C 点是不稳定运行点。

3.5 一般他励直流电动机为什么不能直接起动？采用什么样的起动方法最好？答：3.6 他励直流电动机拖动恒转矩负载调速，其机械特性和负载转矩特性如图3.53所示，试分析当工作点由A1向A 点运行过程中，电动机经过哪些不同的运行状态？Lem 图3.53 题3.6图答：3.7 他励直流电动机弱磁升速时，其拖动系统的机电时间常数是否保持不变？说明理由。

答：3.8 一台他励直流电动机拖动卷扬机运行，当电枢回路外接电源电压为额定电压、且电枢回路外串电阻拖动重物匀速上升时，突然将外加电源电压的极性颠倒，电动机将最终稳定运行在什么状态？重物是提升还是下放？画出相应的机械特性曲线，并说明期间所经历的运行状态。

答：3.9 采用弱磁升速的他励直流电动机，为什么在负载转矩较大时不但不能实现弱磁升速，而且还出现弱磁降速的现象，试说明理由。

答：根据他励直流电动机改变励磁时的人工机械特性em T e a e N T C C R C U n 2Φ−Φ= 绘出弱磁时他励直流电动机典型的人工机械特性曲线如图3.54所示。

电机与拖动基础课后思考题第1章电机中的电磁学基本知识1、电机和变压器的磁路常采用什么材料制成这种材料有哪些主要特性答：磁导率高的铁磁材料；特性：磁导率高。

2、磁滞损耗和涡流损耗是什么原因引起的他们的大小与哪些因素有关答：磁滞损耗：该损耗是由于铁磁材料在交变磁场的作用下反复磁化的过程中，磁畴之间不停地互相摩擦，消耗能量，引起的损耗。

其大小与材料的磁滞损耗系数，磁场的交变频率f，磁通密度的幅值Bm的n次方，铁芯重量G有关涡流损耗：损耗是由于铁芯的磁通发生改变时，铁芯中产生感应电动势，并引起漩涡电流而引起能量损耗。

其大小与迟滞损耗因素相似，并且与材料涡流损耗系数和叠加的硅钢片厚度有关。

3、变压器电势、切割电势产生的原因各有什么不同其大小与哪些因素有关答：区别：变压器电势是由变化的磁场经过线圈感应产生的(N线圈匝数、φ磁通)切割电势是由于导线以某一速度，其速度分量与磁场正交切割稳定磁场而感应出电动势（B磁感应强度、L导体切割有效长度、v相对切割速度）4、试比较磁路和电路的相似点和不同点。

答：不同点：1磁路存在漏磁，电路中没有这说法2几乎所有介质都能连成磁路，但是电路需要特定的条件才能形成通路（如低电压不能击穿空气）3磁路为闭合回路，方向由N极出发，S极终结4电路不一定为回路，方向总是由高电势流向低电势相似点：两者在回路当中都符合基尔霍夫第一第二定律、欧姆定律。

5、什么是软磁材料什么是硬磁材料答：软磁材料磁能的储存能力低，磁滞回线较窄，且剩磁Br和矫顽力Hc都小；相对的硬磁材料对于磁能的储存能力高，剩磁Br和矫顽力Hc都小。

6、磁路的基本定律有哪些答：磁路欧姆定律、磁路基尔霍夫第一、第二定律7简述铁磁材料的磁化过程答：O→a为磁化曲线a→b→c为磁滞回线8、磁路计算的步骤是什么答：1、先将磁路进行分段2、先建立数学模型3、根据物理定律和模型列出对应的数学表达式4、联立方程求出未知量9、说明交流磁路与直流磁路的异同点答：同：都符合基尔霍夫定律异：交流磁路幅值随时间变化，具有一定频率，经过导体器件会产生磁滞损耗和涡流损耗；直流磁路幅值恒定不变，不会产生磁滞损耗和涡流损耗。

电机与拖动基础第一章电机的基本原理第二章电力拖动系统的动力学基础第三章直流电机原理第四章直流电机拖动基础第五章变压器第六章交流电机的旋转磁场理论第七章异步电机原理第八章同步电机原理第九章交流电机拖动基础第十章电力拖动系统电动机的选择第一章 电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。

1-2 答：1-3 电与磁存在三个基本关系，分别是1-4 （1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势。

感应电动势的大小与磁通的变化率成正比，即 1-5 tΦNe d d -= 1-6 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路中磁通的变化。

1-7 （2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。

这种导体在磁场中运动产生的感应电动势的大小由下式给出 1-8 Blv e = 1-9 而感应电动势的方向由右手定则确定。

1-10（3）载流导体在磁场中的电磁力：如果在固定磁场中放置一个通有电流的导体，则会在载流导体上产生一个电磁力。

载流导体受力的大小与导体在磁场中的位置有关，当导体与磁力线方向垂直时，所受的力最大，这时电磁力F 与磁通密度B 、导体长度l 以及通电电流i 成正比，即 1-11 Bli F = 1-12 电磁力的方向可由左手定则确定。

1-131-14通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁阻），请列表说明。

1-15 答：1-16磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这种人为造成的磁通闭合路径就称为磁路。

而电路是由金属导线和电气或电子部件组成的导电回路，也可以说电路是电流所流经的路径。
