效果图技法 手绘建筑图配景植物表现技法

《效果图手绘技法》课程标准一、课程说明二、课程定位本课程是环境艺术设计专业核心课程、环境艺术设计专业必修课程。

具有很强的综合性和应用性，专业理论及技术层面跨度很大，通过美术基础的基本理论、应用知识的学习，了解手绘效果图的表现技法。

使学生掌握画面的构图、比例、透视、造型、明暗、质感等绘画基本因素，能够运用表现技法绘制建筑效果图，具有一定的画面组织能力，对培养学生的设计应用能力具有重要的作用，对形成学生的综合思维能力与设计技巧的基本专业素质有重要影响。

三、设计思路本课程标准以环艺室内外设计表现技法的学习，使学生通过室内外效果图的绘制能快速、准确地表达设计意图，培养学生的表现能力及审美品味，使其设计意识不断提高。

室内设计手绘效果图表现技法是以教授学生专业表现技法为主的基础必修课程，也是学生们从基础绘面课程向室内设计专业课程过渡的一门重要课程。

当然，在实际案例设计投标与施工中,手绘效果图表现也起着举足轻重的作用，所以，对于室内设计专业教师来说，手绘效果图表现技法的正确教学方法尤为重要，不仅要交给学生如何对将要进行设计的室内空间有明确的认识，还要让学生学会如何更好地运用手绘效果图表现技法进行一系列有效的设计活动。

四、课程培养目标本课程的总体教学目标就在于对学生综合性应用能力的培养。

通过对效果图表现技法的理论、原则、内容、方法的讲解与实际设计案例的剖析；并且引导学生学习各类设计风格的同时促进学生个性设计的发展，培养学生谦虚、好学的能力，培养学生勤于思考、做事认真的良好作风，培养学生良好的职业道德，培养学生具有良好的自学能力。

1．专业能力：通过该门课程的学习，使学生能基本认识和把握效果图表现甲方的基本原理和绘制方法。

2．方法能力：通过该门课程的学习，使学生能基本掌握效果图表现技法技巧与处理方法，培养学生的设计思维和设计表达能力，突出的综合设计应用能力与技术运作能力，并达到高级职业技能等级水平证书的要求。

3．社会能力：通过该门课程的学习，培养学生独立、严谨的工作作风和团队意识，培养学生良好的职业道德，使学生就业走上设计工作岗位后，能较好地具备承担实际项目的工作能力，与设计团队一起创造高质量的空间环境。

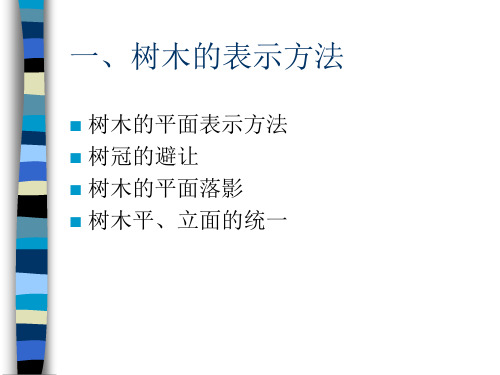

一、各种树木在平面图中如何表现1、乔木：乔木是高大又有明显主干的树木。

平面图上的乔木图案，通常用圆形的顶视外形来表示其覆盖范围。

其平面表示可先以树干位置为圆心，树冠平均半径为半径，作出圆或近似圆后再加以表现。

用线条勾勒出轮廓，线条可粗可细，轮廓可光滑，也可常有缺口或尖突；用线条的组合表示树枝或枝干的分叉；用线条的组合或排列表示树冠的质感。

树种的冠幅从小到大是逐年增大的，而图面上的冠幅是以成年树冠来计算的。

成年树冠幅的计算，大乔木以5—10m、孤立树以10—15m、小乔木以3～7m为准则。

因树种不同，可由上述方法衍变成各种不同的图案，如针叶树(见图1-1、图1-2)、常绿树、落叶树、椰子类、竹类等图例。

为了准确清楚地表现树群、树丛，可用大乔木覆盖小乔木，乔木覆盖灌木的形式表现。

为避免图案的重叠，也可用粗线勾画外轮廓，再用细线画出各株小树的位置。

图1-1-1-2图：针叶乔木平面图的画法1-3常用落叶乔木的平面表达方法1-4落叶阔叶乔木的表达方法竹类植物可用“个”字画在种植范围内予以表现。

2、灌木：灌木没有明显的主干，成丛生长，所以平面形状曲直多变。

灌木的平面表示方法，通常修剪的规整灌木可用斜线或弧线交叉表示；不规则形状的灌木平面宜用轮廓型和质感型表示，表示时以栽植范围为准。

双行绿篱每米5株，宽1—1.5m；花灌木冠幅为1～3m为宜。

花灌木丛和树林常用冠幅外缘连线表示。

自然式的绿篱常用冠的外缘线加种植点表示。

见图1-5和图1-6。

1-5常用灌木丛、树林的表达方法图1-6 绿篱、花篱、花架、花丛、竹丛的表现方法。

二、草坪地被及花坛如何表现1、草坪地被的表现可用圆点、线点表现。

在建筑的外缘或树冠附近可加密些，似作衬影，中间部分可疏些，但打点的大小应基本一致，无论疏密，点都要打得相对均匀。

花卉，特别是露地花卉的表现，常用连续曲线画出花纹或用自然曲线画出花卉种植范围，其中再加上小圆圈来表现。

也可用小短线法或线段排列法等表示草坪，如有地形等高线时，也可按2~6mm间距的平行线组，依地形的曲折方向勾绘稿线，并使得相邻等高线间分布均匀（见图1-7）。

《手绘效果图表现技法》课程标准课程代码：建议课时数：112 学分：6适用专业：室内设计专业、环境艺术专业先修课程：设计素描、设计色彩、形态构成后续课程：快题设计、商业空间设计技术、办公空间设计技术、酒店空间设计技术一、前言1 .课程的性质《手绘效果图表现技法》课程是江苏省五年制高职室内设计技术专业与环境艺术设计技术专业的一门专业平台课课程。

其任务是使学生能够运用手绘效果图表现技法的基本理论和表现方法解决实际工作中接单洽谈和方案初步设计、效果图意向的问题,是环境艺术设计专业空间设计思维、空间设计能力、空间设计构思表达培养的必备程序，本课程的教学内容能与装饰企业实际工作需求相结合，与当前空间设计的主流设计风格趋势相结合，通过学习让学生准确把握各种构建空间材质的具体表达方式和基本技法、准确掌握空间设计徒手表现的技法、准确表达空间设计表达的设计思维。

本课程一方面是室内设计技术专业、环境艺术设计专业的专业基础课程，另一方面是室内装饰设计员类岗位技能训练与相关职业资格证考核的训练课程,是高级工考核的一个重要的组成部分，培养学生具有空间设计能力与动手表达设计思维的能力，为其它专业课的学习夯实基础。

本课程的教学内容主体是手绘效果图表现的基本知识、基本方法与基本技能。

本课程应实现认知专业知识、夯实专业基础、履行岗位技能、具备根据实际需要进行核算的能力等四个教学目标。

为达到室内装饰设计员应具备的知识做准备。

《手绘效果图表现技法》课程标准以职业教育总体目标为宗旨，主体部分为课程目标和内容标准，同时涉及教学方式和评价方式，力求突出职业教育特点，并充分显示手绘表达在表达设计构思、捕捉瞬间灵感时有着无可比拟的优势，体现学科的时代性、科学性和实践性。

其任务是：2 .设计思路本课程包含基础模块和提升模块，每个模块再细分为项目包，每个项目包设置了若干个典型工作任务，每个典型工作任务均将相关理论知识和实践技法表达有机结合，力求体现“教中做、做中学、学中做三合一”的教学理念；在每个项目实施前，先明确学习目标，再进行教学任务分析，从而引起学生兴趣和注意，在学生发现问题后进行相关理论知识介绍，共同探讨解决问题的方法，结合技能训练达到理论知识的升华和实际操作的能力提高。

《效果图手绘表现技法》课程标准课程编号：课程类型：基准学时：48 学分：3适用专业：数字媒体艺术设计一、前言(一)课程的性质和作用《效果图手绘表现技法》课程是数字媒体艺术设计专业限选课程之一。

通过手绘表现技法的训练，培养学生较好的完成设计的构思草图和展示构思的最终效果图绘制，以辅助设计创意的表现的能力，本课程能提高学生的基本造型能力，为后续的专业综合课程的学习打下基础。

(二)课程基本理念通过对手绘表现技法概述、透视原理与构图规律、室内空间单体陈设表现技法、室内空间综合表现、马克笔表现技法、室内空间马克笔表现技法、设计创作的学习与实践，加强学生对形体的认识。

通过本课程的学习使电脑艺术设计和数字媒体专业的学生在了解手绘表现技法的基础原理，掌握手绘表现技法不同的表现手段及方法。

使他们能够熟练运用手绘表现技法的知识为以后专业课的学习起到良好的辅助作用。

(三)课程设计思路采取理论与实践相结合的教学方式。

效果图绘制是作为一名设计师的必备技能，是室内、外设计中的重要组成元素，是电脑艺术设计和数字媒体艺术设计专业必须学习的专业技能。

效果图是通过各种技法集中训练来表达设计意图、创意及情感的重要手段，通过此课程学习是对学生在专业技能方面的一个深化提高。

二、课程目标课程总体目标(一)知识目标：本课程是专业限选课程，通过此课程教学，使学生对效果图手绘表现有明确的认识，掌握各种绘画表现技法，从感性到理性的提炼，运用色彩的设计规律，概括出适应效果图表现特有的表达语汇。

达到可以很好的绘制出各类空间效果图的水平。

(二)能力目标：使学生掌握对各种材质和家居陈设的认知，加强简明、快捷创意表现方法的训练，并强调表现效果艺术感染力。

引导学生对建筑与室内空间的综合研究，以之训练对室内外空间的表达与研究能力。

(三)素质目标：通过多媒体教学、教师示范、课内实践等环节，培养学生动手能力、迎难而上、坚持不懈的毅力；通过课内实训、课下练习，培养学生的组织纪律性和刻苦、敬业精神。

第 03 章 建筑规划配景画法目录/Contents3.1 线稿的材质画法3.2 线稿的人物画法3.3 线稿的简单植物画法3.4 线稿的复杂植物画法目录/Contents3.5 线稿的天空画法3.6 线稿的石头画法3.7 线稿的水体画法3.8 线稿的汽车画法3.8 本章练习3.1 线稿的材质画法材质表现在线稿画面中是区分体块间关系的媒介，不同材质在线条上的表达各不相同，材质明暗关系处理上要有虚实变化。

材质的搭配根据实际情况来定，在画面的处理中可以根据需要进行调整。

4各种材质入口、门窗3.2 线稿的人物画法人物是衡量建筑体大小的标尺，在建筑场景中必不可少。

在透视图中刻画人物，要考虑透视关系的变化。

近处的人要画得大一些，要画得详细一些，对比要强烈一些；远处的要画得小些、概括一些，其大小要合乎比例关系，否则将会影响画面及建筑的尺度。

人物的比例头、上身与腿的比例为1∶4∶4，不过在画建筑画时经常会把头理解成一个点，如果把头画得过于详细，会造成画面乱，所以我们在刻画建筑效果图时，人物的上身与腿的比例一般为1∶1，头忽略不计，用点表示。

男士在建筑画中没有必要把人物的年龄阶段分得太清，毕竟我们的主体是建筑，能看出是男士即可。

提示不管是男士还是女士，其实在理解上就是三个不同的体块构成的单体。

人物的头我们一般以点来表示，上半身按上窄下宽画，下半身两条腿往里收，而且脚不能同时在地面上，否则就缺少了动感。

女士在表现女士时应体态修长，因此腿要长，马尾轻摆，裙摆飘逸。

女士的上身与下身的比例应是4∶5。

提示女士的裙子要自然，腿已经被裙子遮挡住一部分，所以腿要画得稍短。

远景人物远景人物在画法上比较概括，不分上身和腿。

提示在建筑群、高层建筑、办公建筑远处的人物可以多画一些，使氛围感更强。

中景人物画法上比远景人物详细一些，要有变化。

近景人物画法上较为详细，人物姿态进行一些变化。

三口之家三口之家在画面中经常出现，如在别墅、商住一体建筑等场景中，小孩拿的气球取决于画面构图的需要。

《建筑效果图绘制（手绘）》课程标准课程名称：建筑效果图绘制（手绘）适用专业：建筑设计专业总学时：80学分：51．课程定位和设计思路1—1课程定位本课程是建筑设计专业的专业基础课程，是专业学习及创作中必须掌握的一项基本技能，是协助核心专业课程等后续专业相关课程的基础课程，是学生后期运用软件设计建筑图纸等课程的有效技法，也是捕捉设计灵感及设计调研、设计工作过程记录的主要手段之一。

建筑效果图绘制（手绘）是一种能表现理念和设计思维的基础绘制途径，通过搜集资料来记录素材瞬间灵感和训练形象思维能力的良好方法和手段。

通过临摹、写生，在实训中多看，多想、多练，培养和提高学生的构图能力、画面内容取舍的把握、建筑结构透视规律的理解、造型能力的掌握及画面处理的能力。

逐步提高学生的审美意识和造型绘画能力，为后续的专业课程，打下扎实的绘画基础。

本课程与其他课程的关系：本课程是大一第二学期的辅助实践课程，为后续《居住建筑设计》、《建筑初步》、《公共建筑设计》、《BIM软件设计》等专业课程中的设计调研、设计工作记录、设计灵感的捕捉、生活情感的积累等掌握有效绘画基础技能。

1—2设计思路《建筑效果图绘制（手绘）》是一门实践性课程，分设为“设计”、“速写”和“色彩”三个部分，在此门课程中，“速写”成为最基础的造型训练，“设计”则是在造型的基本能力掌握后对型进行主观地改变与重组，从而提高设计力和创造力的一种方式，“色彩”是在造型训练的基础上加之以空间感和视觉感受的见解表达形式。

在课程实训中，让学生明白透过显现看本质，在训练从观察写生建筑的外部造型，探究并理解建筑设计的内部结构。

重于基础练习的实践，扎实的基本功决定后期将设计思想实现于图纸的能力与未来职业发展的格局。

1—3课程思政教育从美学历史的发展看时代社会发展，不同时期人类对美学需求的不同，明白透过显现看本质，在训练从观察写生建筑的外部造型，探究并理解建筑设计的内部结构。

2．工作任务和课程目标2—1工作任务讲授法：运用多媒体手段，讲授课程知识要点及实践操作的方法。

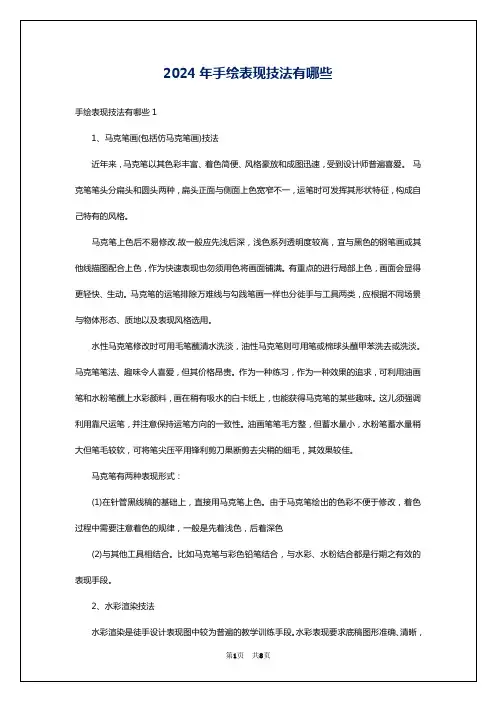

手绘效果图表现技法考点手绘效果图表现技法考点学习画画，毫无目的的学习可不行，下面是店铺为大家搜集整理出来的有关于手绘效果图表现技法考点，希望可以帮助到大家!1.表现效果图是将三维空间中的形体结构转换成具有二维空间的画面。

它由准确的透视图和高度概括的绘画技巧相结合而成。

2.三维空间的形体就是指在立体空间中的形体，在将立体的物体转换为二维画面的过程中，必须按照透视原理，才能使画面透视的空间、尺度，合理有序。

同时要求作者须具备高度概括的绘画技巧，因为一张优秀的表现效果图在绘制过程中，除了对主要区域、材质等进行重点刻画外，其它部分必须进行高度的概括，以突出其表现的主要意图和重点表现区域的主要内容。

3.表现效果图是通过运用绘制技法，把握画面效果，来表达室内外环境设计思想和设计概念的视觉传递技术。

表现效果图的绘画技法对绘制内容的比例，尺度，体量关系，外形轮廓，虚实关系，空间构想，风格色彩，材料质感等方面的具体内容都有严格的要求，是科学性与艺术性相结合的具体表现。

4.成功的表现效果图，在技法运用，画面构图，空间形态，风格色彩，笔触气韵，秩序与节奏，整体与局部，感性与理性的运用和处理上，都体现出作者艺术修养的层次与环境。

5.艺术修养还具体体现在对素描，色彩，形式，技法等方面的理解和运用上，也体现出绘制者的审美情趣，可以说一幅表现效果图是绘制者的技法水平和整体艺术修养的直接体现。

6.构成表现效果图的基础内容，主要有透视，素描，速写，色彩等。

7.学习透视，可以得到所要设计空间与器物形体的准确位置和比例，而透视规律的了解有助于我们正确的理解空间物体，从而更好的表现事物。

学习素描和结构素描可以训练，提高空间造型能力，从而更好的把握画面的明暗关系和整体分量感。

速写训练可以帮助我们快速的表达设计构思，增加归纳和搜集素材资料的能力。

学习和掌握色彩知识可以科学的了解、分析和运用色彩的个性及规律，使感性和理性相结合，通过写生训练和默写能力的培养，加强画面的组织概括能力和记忆力的培养。

手绘表现技法在快题设计中的应用CHAPTER SIX第6章113第6章手绘表现技法在快题设计中的应用6.1 快速设计的过程6.1.1 任务分析解读任务书是明确设计任务和要求的第一步，设计者应尽快阅读设计信息，包括文字说明和地形、环境、原有建筑物等重要设计限定信息。

将这些重要信息整理、归纳后，形成思维活动的初始条件。

需要说明的是，这个过程在应试时要用较短的时间完成，不要占用太多的设计表达时间，但是这个过程也要求设计者细致严谨，防止看错或遗漏一些隐蔽性的重要信息，导致整个设计出现偏差。

这个过程可在纸上用图示的方式，提取所有设计信息和重点内容，根据设计意图进行逻辑组织，从而指导下一步设计工作的开展。

（图6-1）6.1.2 设计构思明确题设的要求后，设计者应尽快进入角色，整理出符合设计条件的概念草图。

概念草图通常是随意的、自由的创作。

然而，概念草图可以表达比预期的更多的东西——即使是硬线条表现图。

每一根线条都传递着长、形式、光线和空间的信息，也暗示了细部和表面的特征。

一幅优秀的概念草图可以揭示先前没有考虑到的可能性，换言之，草图可以指导接下来的设计。

快题设计又称快速设计、快图设计，要求在一个限定的较短时间内完成设计方案构思和过程及成果，是景观设计过程中方案设计的一种特殊表现形式，同时是园林专业研究生入学考试的科目之一，也常为设计单位招聘人员时所采用。

因此提高快速构思、设计和图纸表达的综合能力，是我们学习手绘表现技法的最终目的。

方案设计作为景观设计的第一阶段工作，有着重要的纲领统领作用，它对于整个设计而言是一个“从无到有”的决定性过程。

在这个过程中，我们要构思方案，整体设计理念，然后将思维整理、记录，并用概念草图的方式形象化地表达出来，经过反复的推敲和修改，将设计草图用手绘表达的形式规范化地表达设计成果。

这一阶段的工作完成之后，初步设计和更深一步的施工图设计都以此为基础，逐步完善和深化，同时将其他工种的技术、设备等物质化条件逐一落实，最终形成可以实施的设计成果。
