86型开关是多少尺寸的

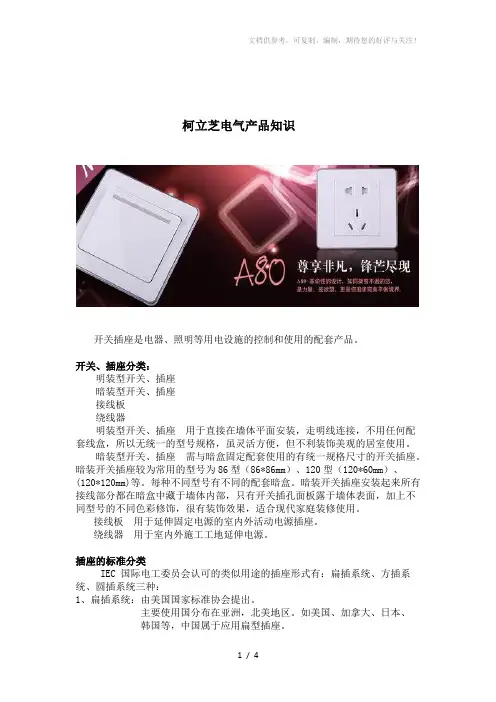

柯立芝电气产品知识开关插座是电器、照明等用电设施的控制和使用的配套产品。

开关、插座分类：明装型开关、插座暗装型开关、插座接线板绕线器明装型开关、插座用于直接在墙体平面安装，走明线连接，不用任何配套线盒，所以无统一的型号规格，虽灵活方便，但不利装饰美观的居室使用。

暗装型开关、插座需与暗盒固定配套使用的有统一规格尺寸的开关插座。

暗装开关插座较为常用的型号为86型（86*86mm）、120型（120*60mm）、(120*120mm)等。

每种不同型号有不同的配套暗盒。

暗装开关插座安装起来所有接线部分都在暗盒中藏于墙体内部，只有开关插孔面板露于墙体表面，加上不同型号的不同色彩修饰，很有装饰效果，适合现代家庭装修使用。

接线板用于延伸固定电源的室内外活动电源插座。

绕线器用于室内外施工工地延伸电源。

插座的标准分类IEC 国际电工委员会认可的类似用途的插座形式有：扁插系统、方插系统、圆插系统三种：1、扁插系统：由美国国家标准协会提出。

主要使用国分布在亚洲，北美地区。

如美国、加拿大、日本、韩国等，中国属于应用扁型插座。

2、方插系统：由英国国家标准协会提出。

主要使用国分布在大洋洲，南非地区。

如英国、新加坡、澳大利亚、印度、巴基斯坦等。

3、圆插系统；由国际电气设备认证委员会提出。

主要使用国分布在欧洲地区。

如法国、意大利、西班牙、瑞典、瑞士等。

普通开关分类单控开关、双控开关、多控开关、电子类开关、拉线开关、防水开关。

注：电子类开关分为：触摸延时开关、调光/调速开关、红外线开关、声光控开关、插匙取电开关。

其结构有指甲式、跷板式、大跷板式、按钮式、触摸式、感应式。

单控开关：最常见的一种开关，即一个开关控制一组线路。

双控开关：是两个开关控制一组线路，可以实现楼上楼下同时控制。

多控开关：由多个开关来控制一组或几组线路，实现最大化的方便使用。

底盒、面板分类目前世界上常见的面板、底盒形式有86型、120型、146型三种1、86型：面板尺寸为86*86，或类似尺寸。

最全开关插座布局攻略，8张图就够了！01开关、插座的全屋布局02开关、插座的款式86型开关▲这个是最常见的墙壁开关尺⼨，外观是⽅形的，尺⼨为86mm×86mm，这种开关常叫86型开关，也是⽬前全国⼤多数地区⼯程和家装中最常⽤的开关。

86型为国际标准，很多发达国家都是装的86型。

118型开关⼀般指的是横装的长条开关，⼀般是⾃由组合式样的：在边框⾥⾯卡⼊不同的功能模块组合⽽成。

118型开关在电⼯的单⼦⾥⼀般分为⼩盒、中盒和⼤盒，长尺⼨分别是118mm、154mm、195mm宽度⼀般都是74mm。

全国如重庆、湖北、⼴西等地⽤的较多。

120型开关⾯板尺⼨⼀般为120mm×120mm或类似尺⼨，其中还有延伸产品，⽐如：长三位、长四位、⽅四位、其中⼀位尺⼨为74mm×120mm，安装孔距为83.5㎜。

该产品在我国有部分区域如：浙江等地采⽤该形式产品较多。

以家庭中最常见的3+2孔插座为例，给⼤家讲解⼀下：10A插座家中常⽤的电器都是普通的10A以下电流，最常⽤的就是10A五孔插座，带开关的三孔插座可以控制三孔的电源，也可以控制照明。

16A插座16A三孔满⾜家庭内空调或其它⼤功率电器（4000W左右），如电热⽔器、空调。

10A的三孔和16A的三孔的插孔距离和⼤⼩都是不⼀样的，使⽤普通的插头不能插⼊16A的插座，使⽤16A的插头同样也不能插⼊10A的普通插座，所以要看清电器标识。

插座带开关控制插座通断电，⽅便使⽤，不⽤拔来拔去，也可以单独作为开关使⽤。

多⽤于常⽤电器处，如微波炉、洗⾐机，单独控制镜前灯等。

多功能插座多功能五孔的型号是N5108*等，将多功能五孔的三孔上突出来的⼀块⼩三⾓盖板拆掉就是可以兼容⽼式插头。

⼀侧的USB⼝还可⽅便充⼿机。

新型插座轨道型、⽴体式、按压隐藏式等新型插座层出不穷，⽅便实⽤的同时还做的⾮常美观。

⼀体轨道插座可以⽤在厨房、书桌等需要家电来回挪⽤的地⽅；按压回弹式可以完美遮挡增加家庭美观；⽴体式插座适合悬空多⽅⾯使⽤，具体选择看个⼈情况。

标准开关电源尺寸
一、标准开关插座尺寸大小
标准家用开关插座的尺寸为：86mm* 86mm，即长度和宽度都为86mm。

而暗盒是安装开关插座的必备支架之一，其尺寸应该比开关的尺寸大一些，以便于安装和排线等。

一般而言，暗盒的尺寸应该为：100mm* 100mm* 50mm，即长宽高分别为100mm、100mm 和50mm。

这样，安装时就能够更加方便，且插座等线缆能够更加统一地接线，避免出现乱拉烂接等不良安全隐患。

二、开关插座型号规格

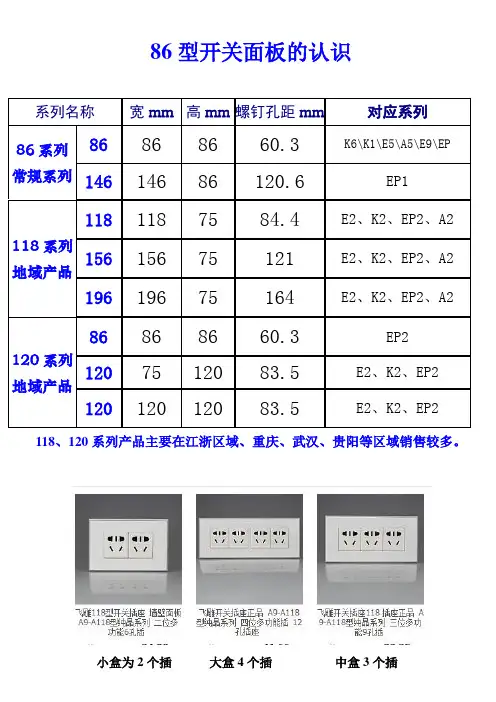

开关插座型号规格的分类通常就是按尺寸划分的，如86型、118型、120型。

下面的表格是通用的尺寸规格。

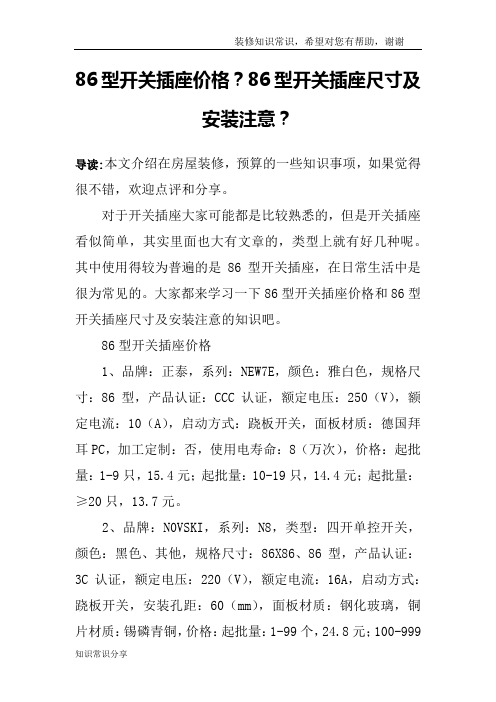

86型开关插座价格？86型开关插座尺寸及安装注意？导读:本文介绍在房屋装修，预算的一些知识事项，如果觉得很不错，欢迎点评和分享。

对于开关插座大家可能都是比较熟悉的，但是开关插座看似简单，其实里面也大有文章的，类型上就有好几种呢。

其中使用得较为普遍的是86型开关插座，在日常生活中是很为常见的。

大家都来学习一下86型开关插座价格和86型开关插座尺寸及安装注意的知识吧。

86型开关插座价格1、品牌：正泰，系列：NEW7E，颜色：雅白色，规格尺寸：86型，产品认证：CCC认证，额定电压：250（V），额定电流：10（A），启动方式：跷板开关，面板材质：德国拜耳PC，加工定制：否，使用电寿命：8（万次），价格：起批量：1-9只，15.4元；起批量：10-19只，14.4元；起批量：≥20只，13.7元。

2、品牌：N0VSKI，系列：N8，类型：四开单控开关，颜色：黑色、其他，规格尺寸：86X86、86型，产品认证：3C认证，额定电压：220（V），额定电流：16A，启动方式：跷板开关，安装孔距：60（mm），面板材质：钢化玻璃，铜片材质：锡磷青铜，价格：起批量：1-99个，24.8元；100-999个，17.8元；≥1000个，15元。

3、品牌：联润开关，型号：HM12，类型：墙壁开关，开关数：其他，启动方式：掀背，额定电压：250V，额定电流：10A，面板材质：pc，面板颜色：多种，适用范围：卫生间/厨房，产品认证：插座，尺寸：86*86mm，加工定制：是，价格：26元。

4、品牌：铃兰，系列：圆形款，类型：三开单控开关，颜色：香槟金、黑色，规格尺寸：86型，产品认证：其他，额定电压：10-230V，额定电流：10（A），启动方式：触摸开关，安装孔距：60（mm），面板材质：钢化玻璃，铜片材质：纯铜，价格：起批量：1-29个，70元；起批量：30-49个，60元；起批量：≥50个，46元。

86型开关插座尺寸及安装注意1、86型开关插座安装孔中心距为60.3㎜，这种开关为国际标准，指面板尺寸为86mm*86mm，安装孔距为60mm。

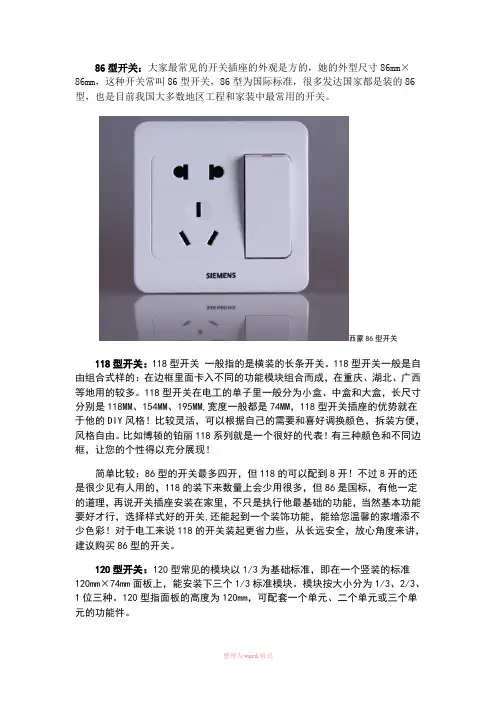

86型开关：大家最常见的开关插座的外观是方的，她的外型尺寸86mm×86mm，这种开关常叫86型开关，86型为国际标准，很多发达国家都是装的86型，也是目前我国大多数地区工程和家装中最常用的开关。

西蒙86型开关118型开关：118型开关一般指的是横装的长条开关。

118型开关一般是自由组合式样的：在边框里面卡入不同的功能模块组合而成，在重庆、湖北、广西等地用的较多。

118型开关在电工的单子里一般分为小盒、中盒和大盒，长尺寸分别是118MM、154MM、195MM,宽度一般都是74MM，118型开关插座的优势就在于他的DIY风格！比较灵活，可以根据自己的需要和喜好调换颜色，拆装方便，风格自由。

比如博顿的铂丽118系列就是一个很好的代表！有三种颜色和不同边框，让您的个性得以充分展现！简单比较：86型的开关最多四开，但118的可以配到8开！不过8开的还是很少见有人用的，118的装下来数量上会少用很多，但86是国标，有他一定的道理，再说开关插座安装在家里，不只是执行他最基础的功能，当然基本功能要好才行，选择样式好的开关,还能起到一个装饰功能，能给您温馨的家增添不少色彩！对于电工来说118的开关装起更省力些，从长远安全，放心角度来讲，建议购买86型的开关。

120型开关：120型常见的模块以1/3为基础标准，即在一个竖装的标准120mm×74mm面板上，能安装下三个1/3标准模块。

模块按大小分为1/3、2/3、1位三种。

120型指面板的高度为120mm，可配套一个单元、二个单元或三个单元的功能件。

120型开关的外形尺寸有两种，一种为单连，74mm×120mm，可配置一个单元、二个单元或三个单元的功能件；一种为双连，120mm×120mm，可配置四个单元、五个单元或六个单元的功能件。

主要消费群体集中在浙江杭州、湖州和绍兴地区！对于重庆的消费者来说这种可以忽略！146型开关：宽是普通开关插座二倍，如有些四位开关、十孔插座等，面板尺寸一般为86mm×146mm或类似尺寸，安装孔中心距为120.6㎜，注意：长型暗盒才能安装。

86型智能开关面板规格书深圳市启明云端科技有限公司版权所有深圳市启明云端科技有限公司版本V1.0.1文档修订记录目录1简介 (3)1.1目的 (3)1.2范围 (3)1.3术语和缩略语 (3)1.3.1术语 (3)1.3.2缩略语 (3)1.4参考文档 (3)2产品介绍 (4)2.1简介 (4)2.2产品外观 (4)2.3产品定义 (5)2.4产品规格 (5)2.5产品功能 (8)2.6无线功能 (8)3参数配置 (9)3.1模组特性 (9)3.2接口说明 (10)3.2.1扬声器接口 (10)3.2.2LCD/TCP接口 (10)3.2.3MIC接口（离线语音版本选配） (12)3.2.4电源/扩展接口 (13)3.2.5接线柱定义 (13)3.2.6WIFI天线 (14)3.2.7离线语音模块【选配】 (14)3.2.8PCBA尺寸 (14)3.2.9包装与物理尺寸 (15)4软件开发 (16)5开发文档 (18)6免责声明 (19)1简介1.1目的本产品说明书目的是充分叙述所实现的功能，方便使用者了解产品的使用范围和使用方法，并为产品的维护和更新提供必要的信息。

本章节主要介绍产品的一些外观参考图、硬件配置图。

1.2范围目前适用的市场范围有：中央空调、热水器控制器等各类智能家电的智能控制面板。

1.3术语和缩略语1.3.1术语86盒是一种接线盒的规格，也是在电力装修方面的一个行业标准。

比如家里灯的开关，在墙里的一个盒就是接线盒，分为底盒和面板。

底盒基本上都是一样的，面板因不同品牌和不同的型号各有不同，但都可以装在同一规格的86盒里。

1.3.2缩略语GUI，图形用户界面（Graphical User Interface，简称GUI，又称图形用户接口）是指采用图形方式显示的计算机操作用户界面。

1.4参考文档表1参考文档清单名称编号作者发布日期备注2产品介绍2.1简介WT-86-32-3ZW1是一款多接口可视触控86型智能开关面板，配备esp32-S2处理器，支持高达240MHz的时钟频率。

开关的种类开关插座的类型：86型开关：大家最常见的开关插座的外观是方的，她的外型尺寸86mm×86mm，这种开关常叫86型开关，86型为国际标准，很多发达国家都是装的86型，也是目前我国大多数地区工程和家装中最常用的开关。

118型开关：118型开关一般指的是横装的长条开关。

118型开关一般是自由组合式样的：在边框里面卡入不同的功能模块组合而成，在重庆、湖北、广西等地用的较多。

118型开关在电工的单子里一般分为小盒、中盒和大盒，长尺寸分别是118MM、154MM、195MM,宽度一般都是74MM，118型开关插座的优势就在于他的DIY风格！比较灵活，可以根据自己的需要和喜好调换颜色，拆装方便，风格自由。

简单比较：86型的开关最多四开，（我个人认为，不管哪个牌子的86型开关，我最喜欢一开和两开！）但118的可以配到8开！不过8开的还是很少见有人用的，118的装下来数量上会少用很多，但86是国标，有他一定的道理，再说开关插座安装在家里，不只是执行他最基础的功能，当然基本功能要好才行，选择样式好的开关120型开关：120型常见的模块以1/3为基础标准，即在一个竖装的标准120mm×74mm面板上，能安装下三个1/3标准模块。

模块按大小分为1/3、2/3、1位三种。

120型指面板的高度为120mm，可配套一个单元、二个单元或三个单元的功能件。

120型开关的外形尺寸有两种，一种为单连，74mm×120mm，可配置一个单元、二个单元或三个单元的功能件；一种为双连，120mm×120mm，可配置四个单元、五个单元或六个单元的功能件。

主要消费群体集中在浙江杭州、湖州和绍兴地区！对于重庆的消费者来说这种可以忽略！146型开关：宽是普通开关插座二倍，如有些四位开关、十孔插座等，面板尺寸一般为86mm×146mm或类似尺寸，安装孔中心距为120.6㎜，注意：长型暗盒才能安装。

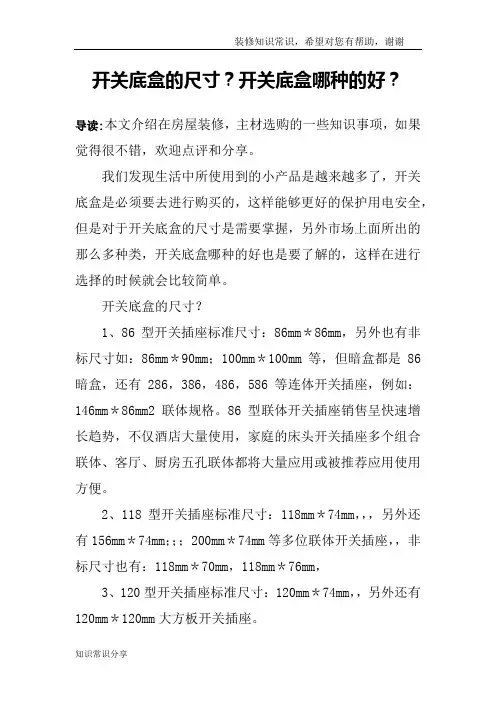

开关底盒的尺寸？开关底盒哪种的好？导读:本文介绍在房屋装修，主材选购的一些知识事项，如果觉得很不错，欢迎点评和分享。

我们发现生活中所使用到的小产品是越来越多了，开关底盒是必须要去进行购买的，这样能够更好的保护用电安全，但是对于开关底盒的尺寸是需要掌握，另外市场上面所出的那么多种类，开关底盒哪种的好也是要了解的，这样在进行选择的时候就会比较简单。

开关底盒的尺寸？1、86型开关插座标准尺寸：86mm＊86mm，另外也有非标尺寸如：86mm＊90mm；100mm＊100mm等，但暗盒都是86暗盒，还有286，386，486，586等连体开关插座，例如：146mm＊86mm2联体规格。

86型联体开关插座销售呈快速增长趋势，不仅酒店大量使用，家庭的床头开关插座多个组合联体、客厅、厨房五孔联体都将大量应用或被推荐应用使用方便。

2、118型开关插座标准尺寸：118mm＊74mm，，，另外还有156mm＊74mm；；；200mm＊74mm等多位联体开关插座，，非标尺寸也有：118mm＊70mm，118mm＊76mm，3、120型开关插座标准尺寸：120mm＊74mm，，另外还有120mm＊120mm大方板开关插座。

4、进口开关插座主要以欧洲为主标准尺寸：80mm＊80mm，，一般5星级酒店或会所会直接进口安装使用。

住5星级酒店或豪华会所时注意观看。

5、通用86型底盒是指电工电工底盒，外形尺寸：宽8．6厘米，高8．6厘米，深5厘米；深度也有6厘米，7厘米的；由于长宽都是86mm俗称86型底盒。

通用86型底盒配各类面板，包括：开关、电源插座、网络、电视、电话等86型面板。

6、在购买开关插座之前，我们要先了解它们的类型和用途，这样你就知道你需要什么了。

据江苏质监局质检处的工作人员介绍，开关插座按面板类型分为86型、120型、118型、146型、75型等。

其中86型是大家常见的开关插座，其外观是方的，外型尺寸86mm×86mm，安装孔中心距为60．3㎜，这种开关常叫86型开关，86型为国际标准，很多发达国家都是装的86型，也是目前我国大多数地区工程和家装中常用的开关。
