土建施工放线方法技巧

定位放线一.工程定位放线方法：(1) 进场后首先对甲方提供施工定位图进行图上复核，以确保设计图纸的正确。

其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

(2) 现场建立控制座标网和水准点。

现场平面控制网的测设方法见后。

水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。

(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。

二.根据本工程的平面形状，决定采用矩形网控制。

按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m的现场控制网，建筑物的定位即以控制网轴线为准。

三.根据本工程的平面形状，适宜于采用多边形现场控制网。

以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线，控制轴线的间距为30m，形成现场控制网。

工程定位即以该轴线为准。

四.取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。

工程的其它轴线依据主轴线位置确定。

五.在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。

在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。

作为底板施工阶段垫层浇筑、支底板模板的依据。

六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。

为±0.00以上的标高传递打好基础。

采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。

标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(>5mm)应予调整。

七.外控法施工要点：施测时将经纬仪安置在建筑附近进行竖向投测。

(1)测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。

(2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。

工程放线方案一、前言在施工过程中，放线是非常重要的环节。

它不仅决定了建筑物的位置和方位，而且直接影响到整体施工质量。

因此，制定一份科学合理的放线方案对于工程的进行是至关重要的。

在本文中，我们将讨论工程放线方案的准备工作、具体步骤和注意事项，以期为工程施工提供可靠的指导。

二、准备工作1. 确定工程范围首先，要对工程的总体范围进行确认。

这包括测量工程的长度、宽度、高度等。

同时，还需要考虑周边环境和现有建筑的位置，以确定新建建筑的位置和方位。

2. 了解地形地貌在进行放线前，需要了解工程所在地的地形地貌情况。

这涉及到土地的起伏、地势的平缓程度等，这些因素都会影响建筑物的位置和方位。

3. 获取相关资料在放线前，需要获取相关的地形图、建筑图等资料。

这些资料会对放线工作起到辅助作用，并且有助于更好地了解工程的情况。

4. 制定放线方案根据以上准备工作的情况，可以对工程放线方案进行初步制定。

这包括确定放线的起点、终点，选择合适的放线设备等。

在制定方案时，需要充分考虑实际情况，并尽量做到科学、合理。

三、具体步骤1. 确定放线方法在进行放线前，首先要确定放线的具体方法。

常见的放线方法有传统放线、全站仪放线等。

根据具体情况选择合适的放线方法，以确保放线的准确性和高效性。

2. 布置放线点放线点的布置是放线工作的关键环节。

首先需要根据工程的要求进行测量，确定放线点的位置。

然后使用相应的设备和工具进行布置，确保放线点的准确性。

3. 进行放线一切准备就绪后，即可进行放线工作了。

根据放线方案，进行放线点的连接，确保放线的准确性和稳定性。

在进行放线时，需要注重放线点的选址，以及放线过程中的各项参数的测量。

4. 检查放线结果放线结束后，需要对放线结果进行检查。

这包括对放线点的位置、方位进行核对，以确保放线结果的准确性。

如果发现放线结果有问题，需要及时进行调整，以免对后续施工造成影响。

四、注意事项1. 安全第一在进行放线工作时，一定要注重安全。

建设工程施工放线流程是建设工程施工过程中的重要环节，它是将设计图纸上的工程建筑物的平面位置和高程，用一定的测量仪器和方法测设到实地上去的测量工作。

以下是详细的施工放线流程：1. 作业条件准备在施工放线前，需要确保以下作业条件已经满足：土建单位现场已经清理干净、场地无杂物。

土建单位已经移交了标高和轴线控制点。

现场安全防护工作已经完成，并经验收合格。

人员准备：弹线工2人、扫地清理人员1人。

此外，还需要准备弹线工具，如田岛牌尺、红外线核对轴线控制线、大空间运用水准仪测量放线等。

2. 施工图纸审核在施工放线前，需要对施工图纸进行审核，确保施工人员及班组负责人对施工图纸已经熟悉、了解。

如果遇到平面尺寸及天花标高有误差的情况，班组应立即与项目部施工员沟通，不得擅自调整尺寸。

完成面尺寸要形成电子版，必须要班组、施工员签字确认。

3. 现场放线现场放线是根据设计图纸和控制点进行实地测量的工作。

在放线过程中，需要按照施工图纸和控制点的要求，设置经纬仪，确定测站点和后视点，然后瞄准泼盘到各放样点的方位角，转动到各放样点的方位角，固定其方向，最后用皮尺拉出对应的距离。

4. 放线偏差汇总在现场放线过程中，可能会出现与蓝图偏差的情况。

对于出现的尺寸问题，应提交给业主、设计方进行调整。

调整后，将完成面的精确尺寸录入电脑，确保测量图纸与现场的一致性，满足设计尺寸要求。

这样可以提前发现问题，加快设计方案变更的速度，避免工期延误。

5. 精准放线与联合下单精准放线是实现装饰施工产品化的重要基础。

通过精准放线，可以减少返工，提高收口收头的质量，缩短工期，达到公司、客户双赢的效果。

在放线过程中，应与厂家、班组一起进行复核，确保放线的准确性。

综上所述，建设工程施工放线流程是一个系统性的工作，需要充分准备作业条件，熟悉施工图纸，进行实地测量，汇总放线偏差，并实现精准放线与联合下单。

只有通过严格的放线流程，才能确保施工过程的顺利进行，提高施工质量，满足设计要求。

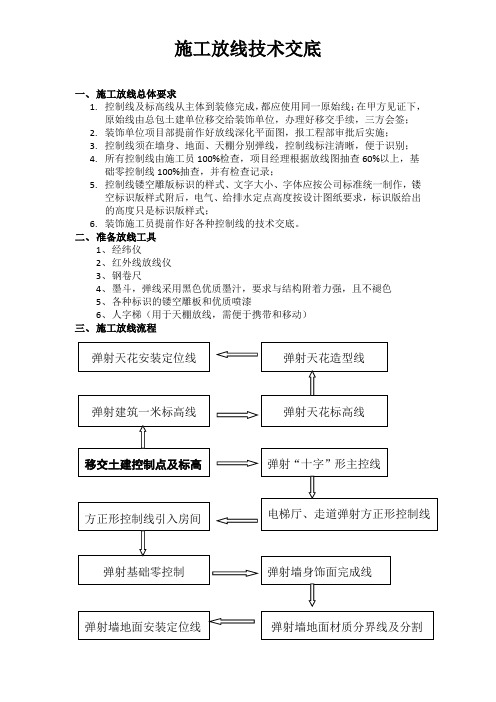

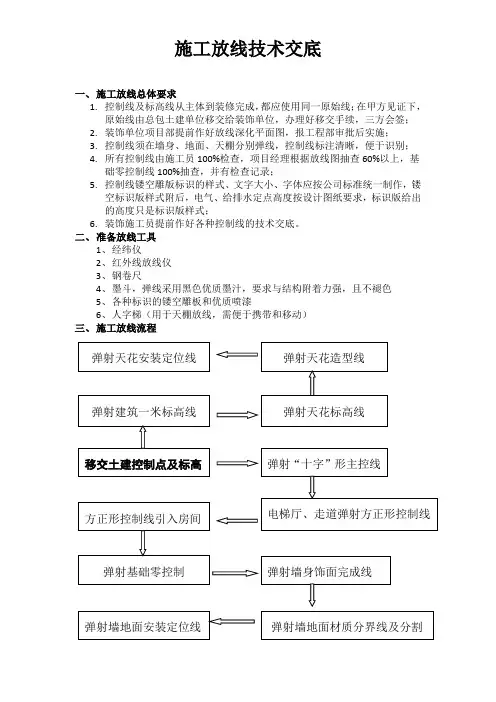

施工放线技术交底一、 施工放线总体要求1. 控制线及标高线从主体到装修完成，都应使用同一原始线；在甲方见证下，原始线由总包土建单位移交给装饰单位，办理好移交手续，三方会签；2. 装饰单位项目部提前作好放线深化平面图，报工程部审批后实施；3. 控制线须在墙身、地面、天棚分别弹线，控制线标注清晰，便于识别；4. 所有控制线由施工员100%检查，项目经理根据放线图抽查60%以上，基础零控制线100%抽查，并有检查记录；5. 控制线镂空雕版标识的样式、文字大小、字体应按公司标准统一制作，镂空标识版样式附后，电气、给排水定点高度按设计图纸要求，标识版给出的高度只是标识版样式；6. 装饰施工员提前作好各种控制线的技术交底。

二、 准备放线工具1、 经纬仪2、 红外线放线仪3、 钢卷尺4、 墨斗，弹线采用黑色优质墨汁，要求与结构附着力强，且不褪色5、 各种标识的镂空雕板和优质喷漆6、 人字梯（用于天棚放线，需便于携带和移动） 三、 施工放线流程四、操作要点1、从土建单位移交每层投射的“十字”控制点，用经纬仪校核每层三个控制点位置是否准确，并验证控制点是否闭合，弹射“十字”形主控线，见图一，以控制点为中心，弹射“十字”形主控线；图一：“十字”形主控制线2、依“十字”形主控线，在结构板面弹出方正性控制线，纵横方向尽量贯穿相对户型的走廊和过道，以便往各房间引线，见图二；方正性控制线是整个放线工作的核心，所有控制线必须依据方正性控制线引测。

图二：方正形控制线3、依据方正性控制线围绕所有墙根部弹出墙身基础零控制线（距墙300mm），此线用于墙身装修饰面定位控制检查，同时标识距饰面层距离，弹出饰面层完成线，见图三；图三：基层零控制线及饰面层线4、基础零控制线投影至天棚上，同时标出距饰面层距离，弹出饰面层距离，见图四；所有基础零控线弹设完毕后,在其纵横十字线交叉点处采用红油漆做红色三角形标志，标记要明显，以方便将来使用。

图四：基层零控制线及饰面层线5、依据墙身完成面线，对设计图纸进行深化，确定每个部件的具体尺寸并标注在深化图纸上，经甲方确认后，将不同材质的分界线及分割线弹射在墙身，并标注材质名称，见图五；图五：材质分界线及分割线6、依据天花标高线及投影至天棚的墙身完成线，结合现场实际尺寸，对天花设计图纸进行深化（包含机电末端定位点），见尺寸标注在深化图上，在墙身弹出天花跌级线，见图六；图六：天花跌级完成线7、将方正形控制线引进卫生间，并弹出零基础控制线和墙身饰面层完成线，依据墙身饰面层完成线弹出墙身排版图、部件位置线，见图七；图七：墙身基础零控制线及墙身饰面完成线8、依据墙身饰面层完成线，在地面或者墙身标识出开关插座面板及给排水管口图八：卫生水电末端定点图九：生活阳台水电末端定点五、注意事项：1、基础零控线在应用中最重要的就是持续性，该控制线一定贯穿装修整个施工过程，坚决不允许在不同施工阶段重复弹设，避免出现误差累积；2、基础零控线是否合格的最重要的指标就是方正性，否侧现场会出现大小头，成品部件无法安装，必须保证该指标合格；3、在施工过程中，避免覆盖零控线，而导致零控线不易看清，在安装饰面层时没有控制依据；在每个房间中选择两面相交墙体，将控制线先投影到墙上作为备份。

土建工程定位和测量放线方案一、前言土建工程的定位和测量放线是工程建设中非常重要的一环，它直接关系到工程的准确性、稳定性和施工顺利进行。

本文将结合实际工程案例，详细介绍土建工程定位和测量放线的方案。

二、定位和测量放线前的准备工作1.确定控制点：首先根据工程图纸确定需要放线的位置和方向，并且选取几个控制点。

控制点需要具备稳定性和能够准确测量的条件，通常选择建筑物角点或者标志物。

2.测量仪器和设备准备：根据工程的要求和精度要求选择合适的测量仪器和设备，例如全站仪、水平仪、测距仪等。

需要提前检查仪器的精度和工作状况。

3.工程图纸准备：将工程图纸进行放大和标注，使其便于测量放线。

1.控制点的测量：首先利用全站仪或者GPS等仪器测量控制点的坐标，并标注在图纸上。

控制点的测量需要有两个以上的点来确定，通过计算坐标的平差得到系统的误差和变形。

2.定位点的测量：根据工程图纸上的要求，选取需要放线的位置和方向，利用全站仪进行定位点的测量。

放线的位置要符合设计要求，方向要与地理方位相符，可以通过磁针进行校正。

3.放线方式选择：根据土建工程的不同特点和要求，选择合适的放线方式。

常见的放线方式有基准线放线、交点放线、中心放线等。

放线需要利用测距仪、水平仪等仪器进行精确的测量和放线，确保放线的准确性。

4. 放线精度的控制：根据工程的要求和精度要求，控制放线的精度。

一般情况下，放线精度应控制在±5mm以内，可以通过多次测量和平差来控制精度。

四、实际工程案例以大型商业建筑项目为例，介绍定位和测量放线的具体步骤和方案。

1.根据工程图纸确定控制点：选取了建筑物四个角点作为控制点，确保了测量的稳定性和准确性。

2.测量仪器和设备准备：选用了高精度全站仪、水平仪和测距仪等测量仪器，并在实际测量前进行了仪器的校准和功能测试。

3.工程图纸准备：对工程图纸进行了放大和标注，方便后续的测量和放线。

4.控制点的测量：利用全站仪对控制点进行测量，得到了控制点的坐标，并标注在图纸上。

土建房屋工程施工放线方法一、平整场地：建筑物场地厚度在30cm以内的挖、填、运、找平。

1、平整场地计算规则（1）清单规则：按设计图示尺寸以建筑物首层面积计算。

（2）定额规则：按设计图示尺寸以建筑物外墙外边线每边各加2米以平方米面积计算。

2、平整场地计算公式S=（A+4）（B+4）=S底+2L外+16式中：S平整场地工程量；A建筑物长度方向外墙外边线长度；B建筑物宽度方向外墙外边线长度；S底建筑物底层建筑面积；L外建筑物外墙外边线周长。

该公式适用于任何由矩形组成的建筑物或构筑物的场地平整工程量计算。

二、基础土方开挖计算开挖土方计算规则（1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。

（2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。

槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指基础底宽外加工作面，当需要放坡时，应将放坡的土方量合并于总土方量中。

2、开挖土方计算公式：（1）、清单计算挖土方的体积：土方体积＝挖土方的底面积挖土深度。

（2）、定额规则：基槽开挖：V=（A+2C+KH）HL。

式中：V基槽土方量；A槽底宽度；C工作面宽度；H基槽深度；L基槽长度。

.其中外墙基槽长度以外墙中心线计算，内墙基槽长度以内墙净长计算，交接重合出不予扣除。

基坑开挖：V=1/6H[AB+ab+(A+a)(B+b)+ab]。

式中：V基坑体积；A基坑上口长度；B基坑上口宽度；a基坑底面长度；b基坑底面宽度。

三、回填土工程量计算规则及公式1、基槽、基坑回填土体积=基槽（坑）挖土体积-设计室外地坪以下建（构）筑物被埋置部分的体积。

式中室外地坪以下建（构）筑物被埋置部分的体积一般包括垫层、墙基础、柱基础、以及地下建筑物、构筑物等所占体积2、室内回填土体积=主墙间净面积回填土厚度-各种沟道所占体积主墙间净面积=S底-（L中墙厚+L内墙厚）式中：底底层建筑面积；L中外墙中心线长度；L内内墙净长线长度。

图文详解“五步放线施工法”，一步步教你如何放线！装修单位进场后，项目部根据与土建单位移交的轴线、控制线以及标高线，结合各层建筑总平面图以及施工现场的实际情况以及不同的施工时间节点，分五个步骤进行测量、放线叫做五步放线法。

根据五步放线界定的尺寸进行施工的方法又叫做五步放线施工法。

五步放线的目的是什么？1、是根据施工平面总平面图核对与施工现场理论尺寸与现场实际尺寸是否相吻合；2、通过对图纸与现场的核定，确认是否存在施工障碍，并记录在总平面图上。

以便深化图纸，为后续工作打好基础；3、根据实际数据调整平面图后，进一步调整和确认轴线、控制线以及标高线。

↓图文解读五步放线的具体步骤↓第一步放线1、根据总平面图在各施工空间放出三根基准控制线（轴线、控制线以及标高线）；2、在地面、顶面以中轴线为基点，向拟完成工作面延伸一米，平行放制完成面控制线；3、根据图纸标注尺寸，以完成面控制线为基准放制各墙面完成线；4、根据图纸标注尺寸，以1米水平线为基准放制顶面完成线；5、以顶面完成线为基准，向上延伸250mm放制机电控制标高线；6、根据图纸标注尺寸，以1米水平线为基准，放制地面±0.00水平线。

可根据工作面采用多种放线方式：流水放线法和分组放线法。

说明：此阶段是放线最佳时期，这时空调、给排水、暖通、强弱电单位均未进场施工，土建二次结构又进入尾声，工地障碍物少，有利于经纬仪器、水准仪放线施工（减少以施工单位进场后材料堆放影响放线增加协调难度）。

此阶段是主控线、标高线移交、抢放主控线、水平线、轴线或一米的控制线。

复核主控制线1、根据土建图纸平移出来的主控线，现场确定主控线。

2、以主控线复核总包轴线（检查总包轴线是否与理论轴线有误差），如有误差，测出误差数据标在平面图纸上,然后以理论轴距尺寸减一米，弹墙面控制线。

第二步放线1、根据图纸，以轴向控制线为基准，放制各区域厨、卫墙面四周瓦工粉刷完成面线；2、根据图纸，以轴向控制线为基准，放制各区域油工粉刷完成面线；3、根据图纸，以轴向控制线为基准，放制各区域木硬包、软包完成面线；4、根据图纸，以轴向控制线为基准，放制各区域木饰面完成面线。

建筑工程施工放线方法
施工放线是建筑施工过程中最为基础、最为重要的环节之一，
它不仅关系到工程整体进度，也关系到工程质量。

以下是几种常用
的建筑工程施工放线方法：
1. 传统放线法：该方法使用钢卷尺进行水平和竖直方向的测量，并据此在地面进行记号，最后通过拉线进行放线。

该方法操作简单，成本低，但必须考虑地面不平整和风的影响等因素。

2. 仪器放线法：该方法使用放线仪器进行测量，可获得高精度
的数据，并可直接输出数据进行放线。

该方法操作方便，效率高，
但成本较高。

常用的放线仪器有全站仪、经纬仪等，具体使用要根
据具体情况而定。

3. 三角测量法：该方法利用三角定理进行测量，可获得很高的
测量精度。

但该方法需要有较长的基线，对放线带来较大的约束，
适用于规模较大的工程。

4. 激光放线法：该方法利用激光测距仪进行测量，并依据采集的数据进行放线。

该方法操作简单、精度高、速度快，是目前最为先进的放线方法之一。

但激光测距仪的价格较高，需要一定的经济和技术基础。

以上是常用的建筑工程施工放线方法，建筑施工企业可以根据工程特点和实际需求选择合适的放线方法。

定位和测量放线施工方案及技术措施第一小节定位和测量放线施工方案＜1＞定位和测量放线工程施工组织＜1.1＞施工测量总体思路①平面控制网按照场区平面控制网和主轴线控制网两级测设。

场区平面控制网以业主提供的控制(网)点为基准，测设时采用导线测量方法进行测设。

主轴线控制网依据场区平面控制网采用直角坐标法和极坐标法进行测设。

②高程控制网根据业主提供的水准基准点(基准点应保证三个以上)，采用精密水准仪按照三等水准测量的精度要求将高程引测到现场形成高程控制网。

③以主轴线和高程控制网作为结构、基坑监测、装饰装修、安装工程施工的测量基准点。

并定期进行校核，以保证基准点的稳定性与可靠性。

＜1.2＞测量施工阶段划分测量工作施工时，主要分三个阶段进行施工，即地基基础阶段施工，地上土建主体结构阶段施工、地上钢结构钢柱校正，二次结构装饰阶段施工，其中又分为主体装饰二个流水施工段，。

在点位布设时充分考虑流水施工段测量的方便性。

＜1.3＞测量控制基准点交接、复测与维护测量工作实施前与业主进行基准控制网书面和现场交接，并对基准控制网进行复测，并将复测成果报业主和监理审核。

在施工过程中定期对控制网点进行校准并做醒目的围护栏杆进行保护，防止施工机具车辆碰压。

＜2＞平面轴线控制网测设方法＜2.1＞平面控制网布设原则①平面控制网坐标系的选用：本工程根据设计要求采用天津城市坐标系统。

②平面控制先从整体考虑，遵循先整体后局部，高精度控制低精度的原则。

③平面控制网的布设根据设计总平面图，现场施工平面布置图进行测设。

④控制点应选在通视条件良好、安全、易保护的地方。

⑤控制桩位用混凝土保护，工程施工中用钢管进行围护，并用红油漆作好标记。

＜2.2＞轴线控制网的加密测设经校测精度指标符合要求后，根据施工方案中流水段的划分，对主轴线控制网进行加密，以满足施工的需要。

加密方法在原主轴线方向上采用内插法进行。

＜3＞高程控制网的测设方法＜3.1＞高程控制网的布设原则①为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度控制的首要条件。
