电镀制程讲义1

(4).鍍銅：

負片電鍍制程：
銅槽槽液組成及控制含量：

CuSO4.5H2O:60-100g/l H2SO4: 160-220g/l 氯离子 :30-80ppm 光澤劑：0.5%（百分比含量）
控制參數：


阳极铜块之含磷量: 0.04-0.065% 温 度: 20-37℃ 阴极电流密度: 20-25ASF
負片電鍍制程：
(3).酸洗：（3－5%硫酸） 作用：

A.去除微蝕過程產生在板面的銅鹽，徹底清潔銅面。 B.使线路板在进入铜缸之前,不生成氧化铜,以免影响 结合力 C.作為銅槽的緩沖槽，避免後工序銅槽的銅含量被帶 入的水所稀釋劑。
作用:在线路和孔内鍍一层均匀的铜,提高线路板的导电 性能, 为焊锡提供良好的基体；
正片流程的电镀制程
１．工艺流程简介：
前处理→（Desmear）→PTH@CUI→后处理→整平→下
工序 ２．工艺流程说明： 前处理：



流程：酸洗→水洗→刷磨→高压水洗→超音波清洗→烘 干 作用： Ａ．利用酸洗去除铜面氧化物； Ｂ．通过磨刷去除钻孔产生的巴厘、通过磨刷增大铜面 表面积，以利后工序沉铜增强结合力； C ．通过高压水洗及超音波水洗彻底清洁孔壁;
負片電鍍制程：
2.工藝流程： 上板→脫脂→微蚀→酸洗→鍍銅→錫鉛預浸→
鍍錫→下板 3.流程說明： (1).脫脂：

作用：利用酸性清洁剂把线路板面之手指指印, 油污等有机物及轻微氧化物除去。
(2).微蝕（硫酸、過硫酸鈉） 作用：將銅面咬蝕掉40－60U“，使銅面粗糙， 增大表面積，增加後工序鍍銅的結合力。
正片电镀制程

电镀工培训讲义一、电镀专业术语1 电镀常识表面处理的基本过程大致分为三个阶段：前处理，中间处理和后处理。

1.1前处理零件在处理之前，程度不同地存在着毛刺和油污，有的严重腐蚀，给中间处理带来很大困难，给化学或电化学过程增加额外阻力，有时甚至使零件局部或整个表面不能获得镀层或膜层，还会污染电解液，影响表面处理层的质量。

包括除油、浸蚀，磨光、抛光、滚光、吹砂、局部保护、装挂、加辅助电极等。

1.2 中间处理是赋予零件各种预期性能的主要阶段，是表面处理的核心，表面处理质量的好坏主要取决于这一阶段的处理。

1.3 后处理是对膜层和镀层的辅助处理。

2 电镀过程中的基本术语2.1 分散能力在特定条件下，一定溶液使电极（通常是阴极）镀层分布比初次电流分布所获得的结果更为均匀的能力。

亦称均镀能力。

2.2 覆盖能力镀液在特定条件下凹槽或深孔处沉积金属的能力。

亦称深镀能力。

2.3 阳极能够接受反应物所给出电子的电极，即发生氧化反应的电极。

2.4 不溶性阳极在电流通过时，不发生阳极溶解反应的电极。

2.5 阴极反应于其上获得电子的电极，即发生还原反应的电极。

2.6 电流密度单位面积电极上通过的电流强度，通常以A/dm2 表示。

2.7 电流密度范围能获得合格镀层的电流密度区间。

2.8 电流效率电极上通过单位电量时，其一反应形成之产物的实际重量与其电化当量之比，通常以百分数表示。

2.9 阴极性镀层电极电位的代数值比基体金属大的金属镀层。

2.10 阳极性镀层电极电位的代数值比基体金属小的金属镀层。

2.11 阳极泥在电流作用下阳极溶解后的残留物。

2.12 沉积速度单位时间内零件表面沉积出金属的厚度。

2.13 初次电流分布在电极极化不存在时，电流在电极表面上的分布。

2.14 活化使金属表面钝化状态消失的作用。

2.15 钝化在一定环境下使金属表面正常溶解反应受到严重阻碍，并在比较宽的电极电位范围内使金属溶解反应速度降到很低的作用。

2.16 氢脆由于浸蚀，除油或电镀等过程中金属或合金吸收氢原子而引起的脆性。

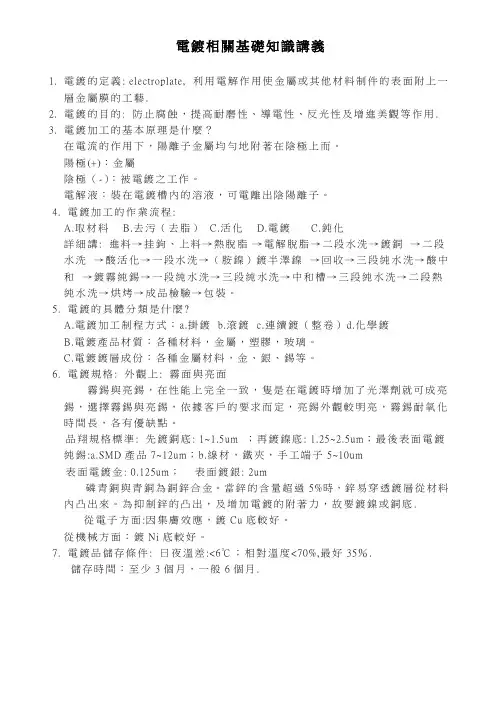

電鍍相關基礎知識講義1.電鍍的定義: electroplate, 利用電解作用使金屬或其他材料制件的表面附上一層金屬膜的工藝.2.電鍍的目的: 防止腐蝕，提高耐磨性、導電性、反光性及增進美觀等作用.3.電鍍加工的基本原理是什麼？在電流的作用下，陽離子金屬均勻地附著在陰極上而。

陽極(+)：金屬陰極（-）：被電鍍之工作。

電解液：裝在電鍍槽內的溶液，可電離出陰陽離子。

4. 電鍍加工的作業流程:A.取材料B.去污（去脂）C.活化D.電鍍 C.鈍化詳細講: 進料→挂鉤、上料→熱脫脂→電解脫脂→二段水洗→鍍銅→二段水洗→酸活化→一段水洗→（胺鎳）鍍半澤鎳→回收→三段純水洗→酸中和→鍍霧純錫→一段純水洗→三段純水洗→中和槽→三段純水洗→二段熱純水洗→烘烤→成品檢驗→包裝。

5. 電鍍的具體分類是什麼?A.電鍍加工制程方式：a.掛鍍 b.滾鍍 c.連續鍍（整卷）d.化學鍍B.電鍍產品材質：各種材料，金屬，塑膠，玻璃。

C.電鍍鍍層成份：各種金屬材料，金、銀、錫等。

6. 電鍍規格: 外觀上: 霧面與亮面霧錫與亮錫，在性能上完全一致，隻是在電鍍時增加了光澤劑就可成亮錫，選擇霧錫與亮錫，依據客戶的要求而定，亮錫外觀較明亮，霧錫耐氧化時間長，各有優缺點。

品翔規格標準: 先鍍銅底: 1~1.5um ；再鍍鎳底: 1.25~2.5um；最後表面電鍍純錫:a.SMD產品7~12um；b.線材，鐵夾，手工端子5~10um表面電鍍金: 0.125um；表面鍍銀: 2um磷青銅與青銅為銅鋅合金。

當鋅的含量超過5%時，鋅易穿透鍍層從材料內击出來。

為抑制鋅的击出，及增加電鍍的附著力，故要鍍鎳或銅底.從電子方面:因集膚效應，鍍Cu底較好。

從機械方面：鍍Ni底較好。

7. 電鍍品儲存條件: 日夜溫差:<6℃；相對溫度<70%,最好35％.儲存時間：至少3個月，一般6個月.電鍍產品檢測標準及方法一〃檢驗儀器：放大鏡，顯微鏡，膜厚測試儀，烤箱，錫爐等。

STRIPPING
3
投板
磨刷
高壓水洗
超音波水洗
水洗 水洗
烘干
插板
4
5
上料
膨鬆
回收
雙水洗
除膠
回收
水洗
預中和
水洗
中和
雙水洗
整孔 微蝕
熱水洗 雙水洗
雙水洗 酸洗
水洗 6
預浸
活化
純水洗
化學銅
雙水洗 雙水洗
速化 下料
水洗
抗氧化
下料
7
8
9
10
11
12
13
Pd H2O
SnCL-
SnO2
Pd Pd
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
Pd
14
15
16
17
18
19
上料 抗氧化
水洗
酸浸 水洗 上料
鍍銅 下料
水洗 硝掛架
20
21
22
23
24
25
第三章
Patten Palted(二次銅)
目的:將孔銅厚度鍍至0.8~1.0mil,同時將所需保留的線路部 分以錫(或錫鉛)保護
流程:
上料
清潔
水洗
微蝕
水洗
酸浸
鍍銅
水洗
酸洗
鍍錫
水洗(二)
下料
硝挂架
水洗
上料
