ht1621b通用程序集锦

  • 格式：doc
  • 大小：32.00 KB
  • 文档页数：14

//#define RC256 0X30 //系统时钟选择为片内RC振荡器#define RC256 0X38#define WDTDIS1 0X0A //禁止WDT溢出标志输出#define TIMERDIS 0X08 //时基输出禁能#define SYSEN 0X02 //打开系统时钟#define LCDON 0X06 //打开偏压发生器#define SYSDIS 0X00 //关闭系统时钟和偏压发生器#define _NOP() _nop_()sbit LED=P2^0;sbit CS=P2^7;sbit WRD=P2^6;sbit DATA=P2^5;#define uchar unsigned char#define uint unsigned intvoid SENDBYTE (uchar dat);void SENDBIT (uchar dat,uchar bitcnt);/***************************延时子函数******************************/void delay1s() //延时1S {uchar i;uint j;for(i=0;i<10;i++)for(j=0;j<1300;j++);}/**************************HT1621B初始化****************************/void START_HT1621() //初始化HT1621 {CS=1;WRD=1;DATA=1;//delay();_NOP();CS=0;CS=0;WRD=0;WRD=0;}/*************************发送命令子函数A***************************/void SENDCOMA(uchar com) //发送命令A，ID=100+0 {START_HT1621();SENDBIT(0X80,4);SENDBYTE(com);}/*************************发送命令子函数B***************************/void SENDCOMB(uchar adr) //发送命令B，发送显示数据{START_HT1621(); //HT1621初始化SENDBIT(0XA0,4); //发送写数据I D：101+6位LCD之RAM地址第1位SENDBIT(adr,5); //然后发送地址后5位}/*************************发送命令子函数C***************************void SENDCOMC(uchar com) //发送命令C，ID=100+1 {START_HT1621();SENDBIT(0X90,4);SENDBYTE(com);}/***********************按位发送数据子函数**************************/void SENDBIT (uchar dat,uchar bitcnt) //按位发送数据{uchar i;for(i=0;i<bitcnt;i++){if((dat&0x80)==0X00) //从最高位发送 DATA=0;elseDATA=1;//delay();WRD=1; //在WRD的上升沿，数据写入HT1621B//delay();_NOP();WRD=0;dat=dat<<1;}}/*************************发送字节数据子函数************************/void SENDBYTE (uchar dat) //发送字节数据{SENDBIT(dat,8);}/***************************LCD显示子函数***************************/void display(uchar dat) //LCD显示{uchar i;SENDCOMB(0X00); //从RAM的0X0 0地址开始放入数据SENDBYTE(dat);SENDBYTE(dat);for (i=0;i<2;i++){SENDBYTE(dat); //从SEG0开始}}/*************************HT1621B初始化设置*************************/void SETUP_HT1621() //HT1621偏压、背极、工作方式设置{SENDCOMA(BIAS);SENDCOMA(RC256);SENDCOMA(SYSEN);delay1s();SENDCOMA(LCDON);SENDCOMA(WDTDIS1);SENDCOMA(TIMERDIS);}/*******************************主函数******************************/main() //主函数{LED=1;SETUP_HT1621();while(1){display(0XFF); //全显示}}各位大牛下午好，我用STC12C5204单片机控制1621驱动液晶程序调了几天都没进展，显示的不知道什么乱七八糟的东西，好像命令根本写不进去，COM0和com1是个1v不到的电平，com3为3点几V的电平，com4有时有波形刷我自己写的程序就是这个样子，SEGMENT一部分有波形，其余就是一个电平打电话咨询合泰技术，让我搞他们的范例，于是我修改了下，还是老样子大家帮我看看是什么问题，谢谢了下面的就是从合泰网上下的范例，我稍微修改了下，基本是原封不动的//STC12C5204AD单片机控制HT1621B驱动LCD#include <>#include <>#include <>#define BIAS 0X52 //1/3偏压，4背极#define RC256K 0X30 //系统时钟选择为片内RC振荡器#define WDTDIS1 0X0A //禁止WDT溢出标志输出#define TIMERDIS 0X08 //时基输出禁止#define SYSEN 0X02 //打开系统时钟#define SYSDIS 0X00 //关闭系统时钟和偏压发生器#define LCDON 0X06 //打开LCD偏压发生器#define LCDOFF 0X04 //关闭LCD偏压发生器#define TONEON 0X12 //打开音频输出#define TONEOFF 0X10 //关闭音频输出#define CS P3_2#define WR P3_4#define DATA P3_5#define uchar unsigned char#define uint unsigned int/***************************延时子函数******************************/ void delay(uchar i) //j=12延时约{while(i--){uchar j=0;while(j<8)j++;}}void SendBit_1621(uchar dat ,uchar cnt){uchar i;for(i =0; i <cnt; i ++){if((dat&0x80)==0)DATA=0;else DATA=1;WR=0;delay(2);WR=1;dat=dat<<1;}}void SendDataBit_1621(uchar dat,uchar cnt) {uchar i;for(i =0; i <cnt; i ++){if((dat&0x01)==0) DATA=0;else DATA=1;WR=0;delay(2);WR=1;dat=dat>>1;}}void SendCmd(uchar command){CS=0;_nop_();_nop_();SendBit_1621(0x80,4);SendBit_1621(command,8);CS=1;}void Write_1621(uchar addr,uchar dat){CS=0;_nop_();_nop_();SendBit_1621(0xa0,3);SendBit_1621(addr,6);SendDataBit_1621(dat,4);CS=1;}void WriteAll_1621(uchar addr,uchar *p,uchar cnt){uchar i;CS=0;_nop_();_nop_();SendBit_1621(0xa0,3);SendBit_1621(addr,6);for(i =0; i <cnt; i ++,p++){SendDataBit_1621(*p,8);}CS=1;}/*******************************主函数******************************/ main(){uchar a[10];a[0]=0xFF;a[1]=0xFF;a[2]=0xFF;a[3]=0xFF;a[4]=0xFF;a[5]=0xFF;a[6]=0xFF;a[7]=0xFF;a[8]=0xFF;a[9]=0xFF;a[10]=0xFF;a[11]=0xFF;a[12]=0xFF;a[13]=0xFF;a[14]=0xFF;a[15]=0xFF;SendCmd(BIAS);SendCmd(SYSEN);SendCmd(LCDON);// SendCmd(RC256K);WriteAll_1621(0,a,16);// SendCmd(LCDOFF);}LCD驱动程序适用于HT1621//=================================================================== ==========#define Lcd_Delay _nop_();_nop_();_nop_();_nop_();_nop_();_nop_() void Lcd_Data(uchar Start,uchar cData)//将数据当中的字节与LCD上的进行同步// Start --要开始同页面地址,每个页面为4个有效位,总其为32X4字节// Length --要同步的页面数量{uchar i;LCD_CS=0;Lcd_Delay;Lcd_Delay;Lcd_Delay;//Send ID 101BLCD_CLK=0;Lcd_Delay;LCD_IO=1;Lcd_Delay;LCD_CLK=1;Lcd_Delay;LCD_CLK=0;Lcd_Delay;LCD_IO=0;Lcd_Delay;LCD_CLK=1;Lcd_Delay;LCD_CLK=0;Lcd_Delay;LCD_IO=1;Lcd_Delay;LCD_CLK=1;Lcd_Delay;//Send Address 6bitStart=Start*2;for(i=0;i<6;i++){if(Start&0x20) LCD_IO=1;else LCD_IO=0;Lcd_Delay;LCD_CLK=0;Lcd_Delay;Start=Start<<1;LCD_CLK=1;Lcd_Delay;}//Send data 8bitfor(i=0;i<8;i++){if(cData&0x01) LCD_IO=1;else LCD_IO=0;Lcd_Delay;LCD_CLK=0;Lcd_Delay;cData=cData>>1;LCD_CLK=1;Lcd_Delay;}LCD_CS=1;}//=================================================================== ==========void Lcd_Command(uchar Command)//向指定的LCD当中写入一个命令//每个命令应以100三个位为起始,命令长度为9位,实际有效位为8位,因此在最后补一个0// LcdSelect--LCD的片选确定,取值为0,1,2// Command----要写入的8位命令{uchar i;LCD_CS=0;Lcd_Delay;Lcd_Delay;Lcd_Delay;//Send ID 100BLCD_CLK=0;Lcd_Delay;LCD_IO=1;Lcd_Delay;LCD_CLK=1;Lcd_Delay;LCD_CLK=0;Lcd_Delay;LCD_IO=0;Lcd_Delay;LCD_CLK=1;Lcd_Delay;LCD_CLK=0;Lcd_Delay;LCD_IO=0;Lcd_Delay;LCD_CLK=1;for(i=0;i<8;i++){LCD_CLK=0;Lcd_Delay;if(Command&0x80) LCD_IO=1;else LCD_IO=0;Command=Command<<1;Lcd_Delay;LCD_CLK=1;Lcd_Delay;}///最后补一个0LCD_CLK=0;Lcd_Delay;LCD_IO=0;Lcd_Delay;LCD_CLK=1;Lcd_Delay;LCD_CS=1;Lcd_Delay;}//=================================================================== ==========void Lcd_Refresh(void) //重新对LCD进行刷屏{uchar i;for(i=0;i<LCD_BUFF_MAX;i++)Lcd_Data(i,[i]);}//=================================================================== ==========void Lcd_Cls(void) //清空LCD显示区{//功能: 清空LCD显示区//返值: 无//入口: cSelectIc LCD的片选,取值为0,1,2uchar i;for(i=0;i<LCD_BUFF_MAX;i++)[i]=0;Lcd_Refresh();}//=================================================================== ==========void Lcd_Init(void)//初始化LCD,二个屏都进行处理,同时进行清屏{LCD_CLK=1;Lcd_Delay;LCD_IO=1;Lcd_Delay;Lcd_Command(0x00); //控制器掉电(控制字)Lcd_Command(0x02); //控制器液晶关闭(控制字)Lcd_Command(0x18); //初始化LCD控制器Lcd_Command(0x01); //控制器上电(控制字)Lcd_Command(0x03); //控制器液晶显示(控制字)Lcd_Command(0x29); //控制器液晶模式1/3BAIS 1/4DUTY(控制字) Lcd_Cls();}。

合集下载

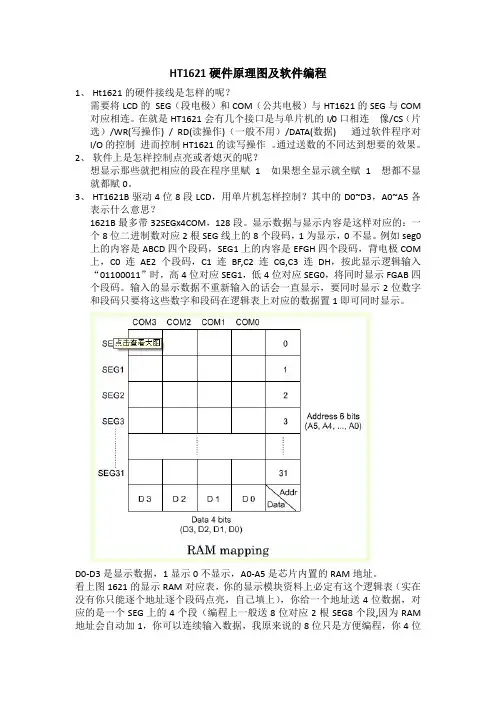

HT1621硬件接线和软件编程

HT1621硬件接线和软件编程

HT1621硬件原理图及软件编程1、Ht1621的硬件接线是怎样的呢？需要将LCD的SEG（段电极）和COM（公共电极）与HT1621的SEG与COM 对应相连。

在就是HT1621会有几个接口是与单片机的I/0口相连像/CS（片选）/WR(写操作) / RD(读操作)（一般不用）/DATA(数据) 通过软件程序对I/O的控制进而控制HT1621的读写操作。

通过送数的不同达到想要的效果。

2、软件上是怎样控制点亮或者熄灭的呢？想显示那些就把相应的段在程序里赋 1 如果想全显示就全赋 1 想都不显就都赋0。

3、HT1621B驱动4位8段LCD，用单片机怎样控制？其中的D0~D3，A0~A5各表示什么意思？1621B最多带32SEGx4COM，128段。

显示数据与显示内容是这样对应的：一个8位二进制数对应2根SEG线上的8个段码，1为显示，0不显。

例如seg0上的内容是ABCD四个段码，SEG1上的内容是EFGH四个段码，背电极COM 上，C0连AE2个段码，C1连BF,C2连CG,C3连DH，按此显示逻辑输入“01100011”时，高4位对应SEG1，低4位对应SEG0，将同时显示FGAB四个段码。

输入的显示数据不重新输入的话会一直显示，要同时显示2位数字和段码只要将这些数字和段码在逻辑表上对应的数据置1即可同时显示。

D0-D3是显示数据，1显示0不显示，A0-A5是芯片内置的RAM地址。

看上图1621的显示RAM对应表，你的显示模块资料上必定有这个逻辑表（实在没有你只能逐个地址逐个段码点亮，自己填上），你给一个地址送4位数据，对应的是一个SEG上的4个段（编程上一般送8位对应2根SEG8个段,因为RAM 地址会自动加1，你可以连续输入数据，我原来说的8位只是方便编程，你4位8位甚至一次输完整个RAM表数据都行），IC工作的时候它是将它内部的这个RAM表读出来，将“1”的数据对应的段码显示出来，明白了这个对应关系应该就清楚了，要液晶变换显示内容只需要改写这个RAM表。

HT1621B驱动液晶LCD连接及程序

HT1621B驱动液晶LCD连接及程序

//功能描述:HT1621在指定地址写入一个数字(0-9)函数
〃参数说明：Addr为写入初始地址，Num为写入数据
〃说 明：因为HT1621的数据位4位，所以实际写入数据为参数的后
//
void Ht1621WrOneNum(uchar Addr,uchar num)
{
CLS_HT_CS;//HT1621_CS=0;
Ht1621Wr_Data(0xa0,3);//写入数据标志101
Ht1621Wr_Data(Addr<<2,6); //写入地址数据
Ht1621Wr_Data(num,8);〃写一个完整的数。就是连续写两个数。
SET_HT_CS;//
}
//
//函数名称：void Ht1621WrAIIData()
{
i = 0x21;
}
〃PE_ODR=PE_ODRA0x20;
DelayMS(200);
}
}
（1） 单片机与HT1621之间只需连接3根线：CS,WR,DATA。
（2）HT1621的VC和vied都直接连接的5V电源。
（3）ht1621与LCD之间需要把com0~com3,seg0-seg15都对应连接起来。
软件部分：
#include "stm8s.h"
#include "STM8S103k.h"
#define BIAS 0x52
//0b1000 0101 0010 1/3duty 4com
#define SYSDIS 0X00
//0b1000 0000 0000关振系统荡器和LCD偏压发生器
#define SYSEN 0X02
//0b10000000 0010打开系统 振荡器

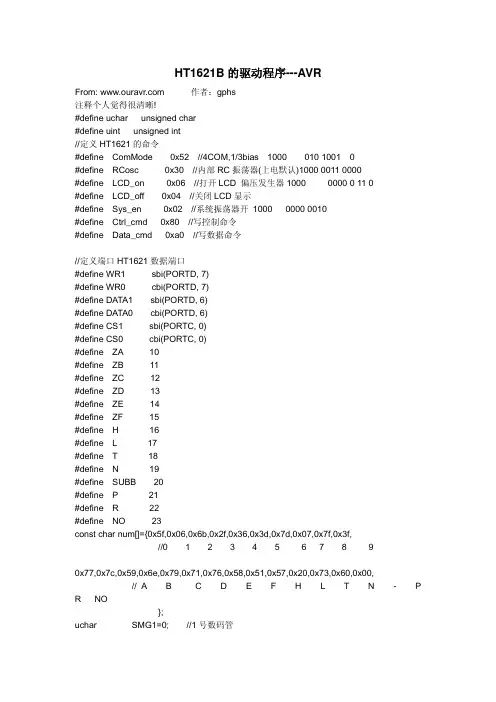

HT1621B 的驱动程序---AVR

HT1621B 的驱动程序---AVR


#define #define
S12_ON S12_OFF
(SIGN2|=0x40) //标志 S12,摄氏度标志 (SIGN2&=0xbf)
#define #define
#define #define
#define #define
#define #define
#define #define
S4_ON S4_OFF
}
/**-------------------------------------------------------------------------
Name: Write_1621(送数据和命令程序)
---------------------------------------------------------------------------*/
CS1;
}
/**------------------------------------------------------------------------Name: all_off(清除 1621 显示)
---------------------------------------------------------------------------*/
Name: LCDon(初始化 1621) *****************************************************************************/ void LCDoff(void) {
SendCmd_1621(LCD_off); } /****************************************************************************

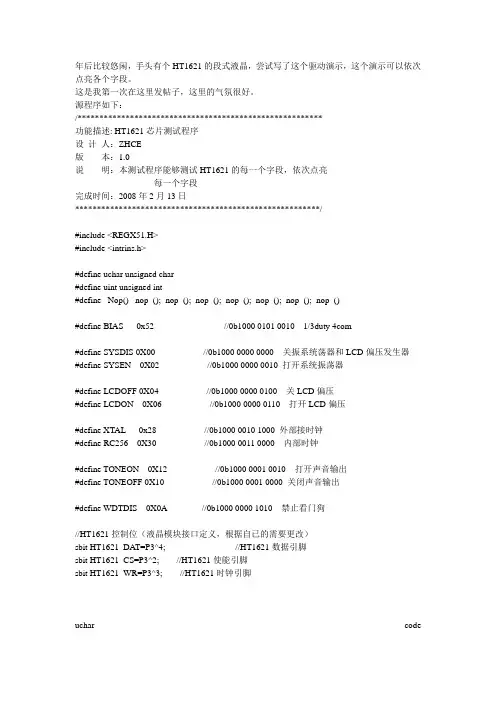

HT1621驱动程序

HT1621驱动程序

年后比较悠闲，手头有个HT1621的段式液晶，尝试写了这个驱动演示，这个演示可以依次点亮各个字段。

这是我第一次在这里发帖子，这里的气氛很好。
