工程制图基础试题及答案一、单项选择题（每题2分，共20分）1. 工程制图中，表示物体长度的尺寸单位通常是什么？A. 米B. 厘米C. 毫米D. 千米答案：C2. 在绘制平面图形时，直线的表示方法是什么？A. 虚线B. 点划线C. 实线D. 双点划线答案：C3. 工程制图中，圆的直径通常用什么符号表示？A. ○B. ∅C. ⊕D. ⊙答案：B4. 工程制图中，角度的标注方法是什么？A. 使用直角符号B. 使用度数符号C. 使用弧度符号D. 使用角度符号答案：B5. 在工程制图中，表示物体高度的尺寸通常标注在哪个方向？A. 水平方向B. 垂直方向C. 斜向D. 任意方向答案：B6. 工程制图中，表示物体深度的尺寸通常标注在哪个方向？A. 水平方向B. 垂直方向C. 斜向D. 任意方向答案：A7. 在工程制图中，什么是第一角投影法？A. 从物体的前面看B. 从物体的上面看C. 从物体的左面看D. 从物体的右面看答案：A8. 工程制图中，什么是第三角投影法？A. 从物体的前面看B. 从物体的上面看C. 从物体的左面看D. 从物体的右面看答案：D9. 在工程制图中，什么是正投影？A. 投影线垂直于投影面B. 投影线平行于投影面C. 投影线倾斜于投影面D. 投影线与投影面成任意角度答案：A10. 工程制图中，什么是斜投影？A. 投影线垂直于投影面B. 投影线平行于投影面C. 投影线倾斜于投影面D. 投影线与投影面成任意角度答案：C二、填空题（每题2分，共20分）1. 工程制图中，长度单位通常使用______。

答案：毫米2. 在绘制平面图形时，直线的表示方法是______。

答案：实线3. 工程制图中，圆的直径通常用符号______表示。

答案：∅4. 工程制图中，角度的标注方法是使用______符号。

答案：度数5. 表示物体高度的尺寸通常标注在______方向。

答案：垂直6. 表示物体深度的尺寸通常标注在______方向。

工程制图考试题及答案一、选择题（每题2分，共20分）1. 工程制图中，表示物体内部结构的视图是（）。

A. 正视图B. 侧视图C. 俯视图D. 剖视图答案：D2. 标准零件的尺寸标注应采用（）。

A. 基本尺寸B. 极限尺寸C. 参考尺寸D. 附加尺寸答案：B3. 在工程制图中，尺寸线的长度应（）。

A. 尽可能长B. 尽可能短C. 与物体大小无关D. 与物体大小成正比答案：B4. 工程制图中，表示物体对称中心的线是（）。

A. 中心线B. 轴线C. 对称线D. 平行线5. 工程制图中，表示物体倾斜程度的线是（）。

A. 倾斜线B. 斜线C. 斜率线D. 倾斜度线答案：D6. 工程制图中，表示物体厚度的线是（）。

A. 粗实线B. 细实线C. 虚线D. 点划线答案：B7. 在工程制图中，表示物体表面粗糙度的符号是（）。

A. 箭头B. 三角形C. 圆圈D. 波浪线答案：D8. 工程制图中，表示物体孔径大小的符号是（）。

A. 圆圈B. 正方形C. 菱形D. 圆点答案：A9. 在工程制图中，表示物体焊接部分的线是（）。

B. 点划线C. 双点划线D. 波浪线答案：C10. 工程制图中，表示物体装配关系的线是（）。

A. 粗实线B. 细实线C. 虚线D. 点划线答案：C二、填空题（每题2分，共20分）1. 工程制图中，表示物体长度的单位通常是____。

答案：毫米2. 工程制图中，表示物体宽度的单位通常是____。

答案：毫米3. 工程制图中，表示物体高度的单位通常是____。

答案：毫米4. 工程制图中，表示物体深度的单位通常是____。

答案：毫米5. 工程制图中，表示物体直径的符号是____。

答案：φ6. 工程制图中，表示物体半径的符号是____。

答案：r7. 工程制图中，表示物体角度的单位通常是____。

答案：度8. 工程制图中，表示物体面积的单位通常是____。

答案：平方毫米9. 工程制图中，表示物体体积的单位通常是____。

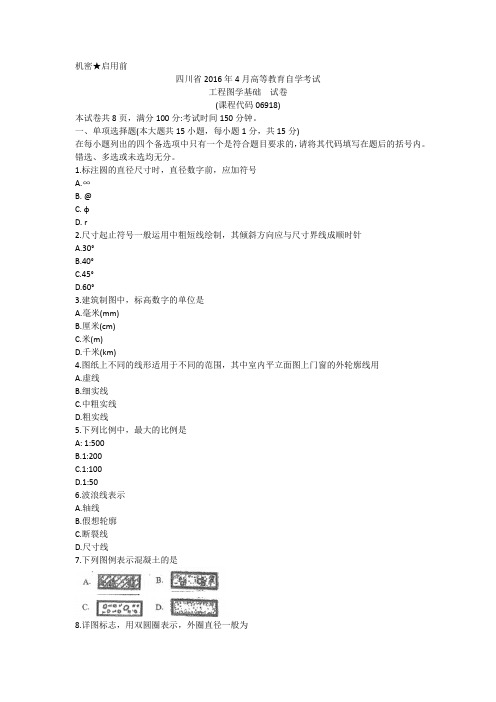

机密★启用前四川省2016年4月高等教育自学考试工程图学基础试卷(课程代码06918)本试卷共8页，满分100分:考试时间150分钟。

一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.标注圆的直径尺寸时，直径数字前，应加符号A.∞B. @C. φD. r2.尺寸起止符号一般运用中粗短线绘制，其倾斜方向应与尺寸界线成顺时针A.30°B.40°C.45°D.60°3.建筑制图中，标高数字的单位是A.毫米(mm)B.厘米(cm)C.米(m)D.千米(km)4.图纸上不同的线形适用于不同的范围，其中室内平立面图上门窗的外轮廓线用A.虚线B.细实线C.中粗实线D.粗实线5.下列比例中，最大的比例是A: 1:500B.1:200C.1:100D.1:506.波浪线表示A.轴线B.假想轮廓C.断裂线D.尺寸线7.下列图例表示混凝土的是8.详图标志，用双圆圈表示，外圈直径一般为A.14mmB.16mmC.18mmD.20mm9.在三视图中，主视图反映所画物体的A.长和宽B.长和高C.高和宽D.长、宽和高10.根据国际惯例和国标上的标准，所有设计图纸上尺寸数字的单位A.都是以米作为单位B.都是以厘米作为单位C.都是以毫米作为单位D.除总平面图和标高以米(m)作为单位以外，其他都以毫米( mm)作为单位11.在绘制楼梯平面图时，通常画出底层、顶层和A.二层B.其它层C.三层D.中间层12.画基础平面图时，基础墙的轮廓线应画成A.细实线B.中实线C.粗实线D.实线13.钢筋抵抗变形的能力叫A.强度B.刚度C.可塑性D.抗冲击能力14.下面哪个拉丁字母不得用作轴线编号?A. AB. OC. SD. P15.建筑工程设计一般分为三个阶段，即初步设计、施工图设计和A.水电设计3. 结构设计C.方案设计D.技术设计二、名词解释题(本大题共4小题.每小题2分，共8分)16.详图索引标志17.绿地率18.一点透视19.使用面积三、判断改错题(本大题共3小题，每小题4分，共12分)判断下列各题划线处的正误，在题后的括号内，正确的划上“√”，错误的划上“X”，并改正错误。

浙江省2005年4月高等教育自学考试一、标注识别（10分）1.索引符号表示什么含义? （3分）2.楼梯平面图中的一个尺寸标注为“8×260=2080”，说出其含义。

（3分）3.说出下列图例所表示的建筑材料名称。

（4分）三、三视图（每小题10分，共20分）1.根据立体图画投影图，尺寸在图中量取。

2.根据投影图画正等轴测投影图，尺寸在图中量取。

C3:1500；该房屋朝南偏西30度，正确画出指北针。

（60分）第 1 页第 2 页浙江省2005年7月高等教育自学考试一、标注识别(第1、2小题各3分，第3题4分，共10分)1. 该图表示的内容为_________。

2. 该图表示的内容为_________。

3. 该图表示的内容为_________。

三、绘制(图例1)的三视图(20分)要求：按照所给尺寸绘制，比例自定。

第 3 页（图例1）四、绘制图纸(60分)根据提供的简化图纸（图例2）绘制1∶50的标准图纸。

门窗尺寸在规定总尺寸中自定，并做详细标注； 使用规范符号表示门窗（有阳台的房间均为移门）；在所给尺寸的基础上使用规范的尺寸标注，并标出轴号；在图纸中绘制楼梯间（标准层）和厨房、卫生间的标准化平面。

要求：1.图纸比例准确 线形等级清晰2.使用规范的图标和标注3.图纸卷面清晰4.图作在作图纸上浙江省2006年4月高等教育自学考试一、标注识别(本大题共3小题，共10分)1. 索引符号 表示什么含义? (3分)2. 在总图中 该符号表示什么?（3分）3. 下列2种图例表示的建筑材料名称。

(4分)三、 根据图例绘制三视图(本大题共20分)四、根据如下简化图纸.绘制1∶50的施工图纸.其中墙厚240mm (本大题共60分)要求：1.图纸比例准确线形等级清晰2.使用规范的图标和标注3.图纸卷面清晰注：图列未表明的尺寸，考生根据规范及建筑模数详细标注。

浙江省2006年7月高等教育自学考试一、标注识别(本大题共3小题，第1、2题各3分，第3题4分，共10分)1.详图编号为3，详图画在第6号图纸上，被索引图样的图纸编号为4，正确作出详图符号：2.正确画出对称符号，并说出各线段的线型、长度和间隔。

+点的三面投影一，投影的形成W V H a"a'a za yaa x xAzyxo设空间点A 放置于三个相互垂直的H ，V ，W 面投影体系中，分别 用三组光线进行投影，在H 面得到a,在V 面得到a ’,在W 面得到a ”xxyHHa XOa Yaa"a YyWWVa'a zz 图2—1(b) 图2—1(c) 2 投影的展开将空间点A移走,把三个投影面按前述方法展开,如图2—1(b)所示,再去掉边框,保留投影轴,如图2—1(c)所示3 点的标注在,点的投影中规定:凡是空间点用大写字母表示,如A,B,C等,若空间点为A,经过投影后,在H面为a,在V面为a’ ,在W面为a”4点的投影规律(1)两点的连线垂直于投影轴,1、aa’⊥ox; (长对正)2、a’a’’⊥oz； (高平齐)3、aax=a”az。

(宽相等)（2）点到投影轴的距离分别等于空间点到相应投影面的距离，即a’ax=Aa=空间A点至H面的距离:a ax=Aa’=空间A点至V面的距离思考题,已知道A的两面投影a’ , a,求点A的侧面投影a”二点的相应位子空间两点的相对位置可利用在投影图中各同面投影来判断oxzy Hy Waa'a"bb'b"在三面投影中规定：0X 轴向左，OY 轴向前，OZ 轴向上为三条轴的正方向。

判断A ，B 两点的相对位置。

如图所示，从V ，H 面投影看出，空间A 点在B 点的左方：从H ，W 面可看出A 点在B 点的后面：从V ，W 面可看出A 点在B 点的上方。

最后可归纳为：空间A 点在B 点的左，后，上方；B 点在A 点的右，前，下方三，重影点及可见性当空间两点位于同一条投射线上，则该两点在相应投影面上重叠，重叠的两点称为重影点。

如图所示，当A ，B 两点在H 面同一条投射线上，A 点在B 点的上方，它们在H 面投影重合为一点，A 点为可见点，B 点为不可见点，在投影图中规定，重影点中不可见点的投影用字母加括号表示oxzyAB VHWa (b)a'a"b'b"a'b'(b)a b"a"zy Hy WX第二节 直线的投影一，直线的投影当直线平行于投影面时，其投影与直线本身平行且等长，当直线垂直于投影面时，其投影积聚为一点：当直线倾斜于投影面时，其投影为一直线，但其投影线段比空间线段缩短。

大一工程制图基础知识单选题100道及答案一、图纸幅面与比例1. 图纸幅面有几种规格？（）A. 3 种B. 4 种C. 5 种D. 6 种答案：C。

图纸幅面有A0、A1、A2、A3、A4 五种规格。

2. A2 图纸的尺寸是多少？（）A. 420mm×594mmB. 297mm×420mmC. 210mm×297mmD. 594mm×841mm答案：B。

A2 图纸尺寸为420mm×594mm。

3. 比例为2:1 表示（）。

A. 图形是实物的2 倍B. 实物是图形的2 倍C. 图形和实物一样大D. 不确定答案：A。

比例为2:1 表示图形是实物的2 倍。

4. 1:50 的比例属于（）比例。

A. 放大B. 缩小C. 原值D. 不确定答案：B。

1:50 的比例属于缩小比例。

5. 在工程制图中，常用的比例有哪些？（）A. 1:1、1:2、1:5B. 1:10、1:20、1:50C. 1:100、1:200、1:500D. 以上都是答案：D。

工程制图中常用的比例有1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500 等。

二、图线与字体6. 粗实线的宽度一般为（）。

A. 0.25bB. 0.5bC. 0.7bD. b答案：D。

粗实线的宽度一般为b。

7. 细实线的主要用途是（）。

A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：C。

细实线主要用于尺寸线、尺寸界线、剖面线等。

8. 虚线在工程制图中的用途是（）。

A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：B。

虚线表示不可见轮廓线。

9. 点画线的用途是（）。

A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：D。

点画线用于对称中心线、轴线等。

10. 工程图中的汉字应采用（）字体。

A. 宋体B. 仿宋体C. 长仿宋体D. 黑体答案：C。

《工程图学基础》考试答案1.基础结构施工图主要是表示建筑物在相对标高正负0.000以下基础结构的图样。

A.正确B.错误正确答案：A2.建筑工程图是表达建筑工程设计的重要技术资料，是施工的依据。

A.正确B.错误正确答案：A3.办公类建筑包含（）A.居住类建筑B.科研类建筑C.体育类建筑D.行政和企业办公房屋正确答案：D4.建筑按照其重要性、规模的大小、使用的要求的不同，分成（）、（）、（）、（）、（）、（）等多个级别。

A.特级、1级、2级、3级、4级、5级B.1级、2级、3级、4级、5级、6级正确答案：A5.图纸的内边框是图框线，图框线的绘制用（）。

A.细实线B.中粗实线C.粗实线D.加粗的粗实线正确答案：C6.建筑模数是建筑设计中选定的（）。

它是（）、（）、（）以及有关（）相互间协调的基础。

A.标准尺寸、建筑物、建筑构配件、建筑制品、设备尺寸B.建筑物、建筑构配件、设备尺寸、标准尺寸、建筑制品正确答案：A7.因为尺上的实际长度只有10mm即1cm，所以用这种比例尺画出的图形尺寸是实物一百分之一，它们之间的比例关系是1：100。

A.正确B.错误正确答案：A8.在正投影图的展开图中，A点的水平投影a和正a’的连线必定（）于相应的投影轴。

A.平行B.倾斜C.垂直D.投影正确答案：C9.一点到某投影面的距离，（）该点在另一投影面上的投影到其相应投影轴的距离。

A.等于B.不等于C.小于D.大于正确答案：A10.投影线互相平行的投影方法称为（）。

A.中心投影法B.平行投影法C.正投影法D.斜投影法正确答案：B11.轴测投影的轴间角均为120°，作图时轴向缩短系数均取1，则为（）。

A.正等测B.正二测C.水平斜二测D.正面斜二测正确答案：A12.若用一个平行于某一投影面的平面切割某一立体，移去立体的一部分，对剩余部分所作的投影称为（）。

A.移出断面图B.剖面图C.全剖图D.断面图正确答案：B13.在生活中我们可以看到光线照射物体在墙面或地面上产生影子，当光线照射角度或广元位置改变时，影子的（）也会随之变化。

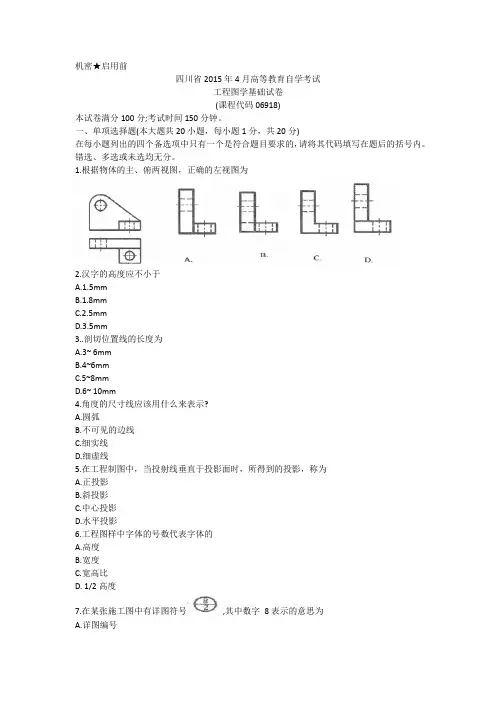

机密★启用前四川省2015年4月高等教育自学考试工程图学基础试卷(课程代码06918)本试卷满分100分;考试时间150分钟。

一、单项选择题(本大题共20小题，每小题1分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.根据物体的主、俯两视图，正确的左视图为2.汉字的高度应不小于A.1.5mmB.1.8mmC.2.5mmD.3.5mm3..剖切位置线的长度为A.3~ 6mmB.4~6mmC.5~8mmD.6~ 10mm4.角度的尺寸线应该用什么来表示?A.圆弧B.不可见的边线C.细实线D.细虚线5.在工程制图中，当投射线垂直于投影面时，所得到的投影，称为A.正投影B.斜投影C.中心投影D.水平投影6.工程图样中字体的号数代表字体的A.高度B.宽度C.宽高比D. 1/2高度7.在某张施工图中有详图符号,其中数字8表示的意思为A.详图编号B.详图所在图纸编号C.标准图纸的编号D.详图标志8.材料图例表示A.石膏板B.胶合板C.纤维D.混凝土9.材料图例表示A.自然上B.素土夯实C.三合土D.混凝上10.国家标准的代号是A. ISOB. GBC. JBD. SJ11.在土木工程制图中，断开界限可采用A.细实线B.波浪线C.细虚线D.粗单点长画线12.在解构平面图中，代号G L表示:A.窗台B.圈梁C.过梁D.勒13.直母线始终平行于-导平面，并沿着条一曲导线和一条直导线移动而形成的曲面称为A.柱状面B.锥状面C.双曲抛物面D.单页回转双曲面14.建筑的平、立、剖面图通常选用的比例为A.1:50、1:100、1:150B. 1:50、1:100、1:200C.1:100、1:200、1:500D.1:100、1:150、1:20015.点划线或双点划线当在较小的图形中绘制有困难时，可用什么来代替?A.波浪线B.粗单点长画线C.细实线D.细虚线16.根据国际通用惯例利国际上的规定，设计图上尺寸数字的单位是A.毫米(mm)B.厘米(cm)C.米(m),D.千米(km)17.新建房屋定位、土方施T以及水、暖、电等管线布局依据A.建筑平面图B.总平面图C.建筑立面图D.建筑详图18.在平面图中配置双层钢筋时，底层的钢筋弯钩应A.向上或向右B.向下或向右C.向上或向左D.向下或向左19.当两相交的同转体共轴时，相贯线是A.平行于轴线的圆B.垂直于轴线的圆C.直线D.椭圆20.我们通常说的框架体系，指的是A.房屋的重量通过墙体传递到基础的结构体系B.房屋的重量通过板传递到基础的结构体系C.房屋的重量通过梁柱传递到基础的结构体系D.房屋的重量通过梁传递到基础的结构体系二、名词解释题(本大题共3小题，第21. 22小题各3分，第23小题4分，共10分)21.房屋.22.建筑设计23.总平面设计三、简答题(本大题共3小题,第24小题8分,第25小题10分，第26小题12分，共30分)24.建筑平面图中，何为外三道? 一般标注哪三道内容?25.简述画组合体三面投影图的步骤。

1. 建筑工程图是表达建筑工程设计的重要技术资料，是施工的依据。

A. 正确B. 错误正确答案：A2. 承重墙的作用（）。

A. 承担建筑物全部或部分荷载B. 低于风雨、噪声等C. 分隔作用正确答案：AA. 错误B. 正确正确答案：B4. 基础结构施工图主要是表示（）在相对标高正负0.000以下基础结。

A. 建筑物B. 标志物C. 参照物正确答案：A5. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取（）。

A. 20B. 1000C. 50D. 100正确答案：C6. 建筑模数是建筑设计中选定的（）。

它是（）、（）、（）以及有关（）相互间协调的基础。

A. 标准尺寸、建筑物、建筑构配件、建筑制品、设备尺寸B. 建筑物、建筑构配件、设备尺寸、标准尺寸、建筑制品正确答案：A7. 比例尺上刻度所注的长度，就代表了要度量的实物长度。

如1：100比例尺上1m 的刻度，就代表了1m的（）。

A. 实际长度B. 理论长度C. 图纸长度正确答案：A8. 组合体的尺寸包含: ()A. 定形尺寸B. 总宽尺寸正确答案：A9. 轴测投影的轴间角均为120°，作图时轴向缩短系数均取1，则为（）。

A. 正二测B. 正面斜二测C. 水平斜二测D. 正等测正确答案：D10. 一点到某投影面的距离，（）该点在另一投影面上的投影到其相应投影轴的距离。

A. 等于B. 小于C. 大于D. 不等于正确答案：A11. 轴测投影的轴间角均为120°，作图时轴向缩短系数均取1，则为（）。

A. 正二测B. 水平斜二测C. 正面斜二测D. 正等测正确答案：D12. 已知点M坐标（10，20，10），点N坐标（10，20，0），则以下描述M、N两点相对位置关系的说法哪一种是正确的？（）A. 点M位于点N正左方B. 点M位于点N正下方正确答案：C13. 在生活中我们可以看到光线照射物体在墙面或地面上产生影子，当光线照射角度或广元位置改变时，影子的（）也会随之变化。
