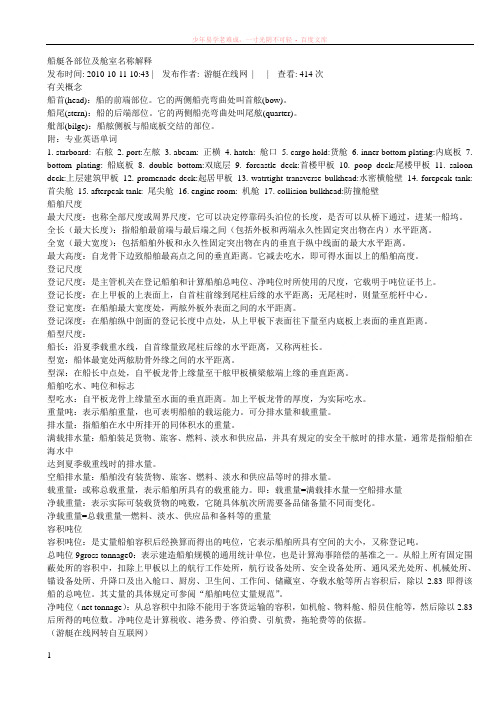

船艇各部位及舱室名称解释发布时间: 2010-10-11 10:43 | 发布作者: 游艇在线网| | 查看: 414次有关概念船首(head)：船的前端部位。
它的两侧船壳弯曲处叫首舷(bow)。
船尾(stern)：船的后端部位。
它的两侧船壳弯曲处叫尾舷(quarter)。
舭部(bilge)：船舷侧板与船底板交结的部位。
附：专业英语单词1. starboard: 右舷2. port:左舷3. abeam: 正横4. hatch: 舱口5. cargo hold:货舱6. inner bottom plating:内底板7. bottom plating: 船底板8. double bottom:双底层9. forcastle deck:首楼甲板10. poop deck:尾楼甲板11. saloon deck:上层建筑甲板12. promenade deck:起居甲板13. watrtight transverse bulkhead:水密横舱壁14. forepeak tank: 首尖舱15. afterpeak tank: 尾尖舱16. engine room: 机舱17. collision bulkhead:防撞舱壁船舶尺度最大尺度：也称全部尺度或周界尺度，它可以决定停靠码头泊位的长度，是否可以从桥下通过，进某一船坞。
全长（最大长度）：指船舶最前端与最后端之间（包括外板和两端永久性固定突出物在内）水平距离。
全宽（最大宽度）：包括船舶外板和永久性固定突出物在内的垂直于纵中线面的最大水平距离。
最大高度：自龙骨下边致船舶最高点之间的垂直距离。
它减去吃水，即可得水面以上的船舶高度。
登记尺度登记尺度：是主管机关在登记船舶和计算船舶总吨位、净吨位时所使用的尺度，它载明于吨位证书上。
登记长度：在上甲板的上表面上，自首柱前缘到尾柱后缘的水平距离；无尾柱时，则量至舵杆中心。
登记宽度：在船舶最大宽度处，两舷外板外表面之间的水平距离。

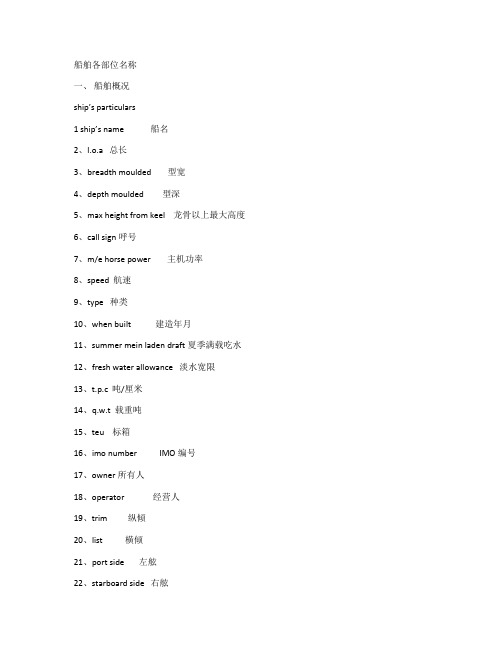

船舶各部位名称一、船舶概况ship’s particulars1 ship’s name 船名2、l.o.a 总长3、breadth moulded 型宽4、depth moulded 型深5、max height from keel 龙骨以上最大高度6、call sign呼号7、m/e horse power 主机功率8、speed 航速9、type 种类10、when built 建造年月11、summer mein laden draft夏季满载吃水12、fresh water allowance 淡水宽限13、t.p.c 吨/厘米14、q.w.t 载重吨15、teu 标箱16、imo number IMO编号17、owner 所有人18、operator 经营人19、trim 纵倾20、list 横倾21、port side 左舷22、starboard side 右舷23、longitudinal 纵向24、transverse 横向25、horizontal 水平26、vertical 垂直27、centre line 中心线二、甲板deck1、bow fore 船首2、stern abaf 船尾3、keel 龙骨4、bottom shell plate 船底外板5、side shell plate 舷侧外板6、frame 肋骨7、manhole 人孔8、collision bulkhead 防撞舱壁9、chain locker 锚链舱10、chain compressor 制链器11、rat guard 防鼠板12、rope 缆绳13、handrail栏杆14、accommodation ladder 舷梯15、rope ladder 软梯16、scuttle 舷窗17、skylight天窗18、free board 干舷19、draft mark 吃水标志20、load line mark 载重线21、main mast主桅22、fore mast 前桅23、after derrick post/king post 后桅24、brige 船桥25、funnel 烟囱26、rader mast雷达桅27、derrick boom 吊杆28、ventilator 通风筒29、cable 缆30、hawser 钢缆31、capstan 绞盘32、gangplank 上下船跳板33、mooring winch 绞缆机34、windlass 锚机三、机舱engine room1、incinerator 焚化装置, 焚化炉2、sludge 沉淀物，淤积物3、waste 废物, 垃圾,4、purifier 滤清器，净化器,清洁器5、bilge 舱底6、separator 分离器7、sewage 生活污水8、filter 过滤器, 过滤9、fuel oil tank 燃油舱10、service tank 日用柜11、settling tank 沉淀柜12、lubricating oil 润滑油13、cylinder 汽缸14、piston 活塞,15、auxiliary engine 辅机16、cooling water 冷却水17、boiler 锅炉18、fire pump 消防泵19、steering gear 操舵装置, 舵机20、emergency generator应急发电机[21、rudder 舵22、propeller 螺旋桨23、helm 舵轮。
![船舶各部位名称及结构特点English中文[指南]](https://img.taocdn.com/s1/m/920e20066d175f0e7cd184254b35eefdc8d315cb.png)

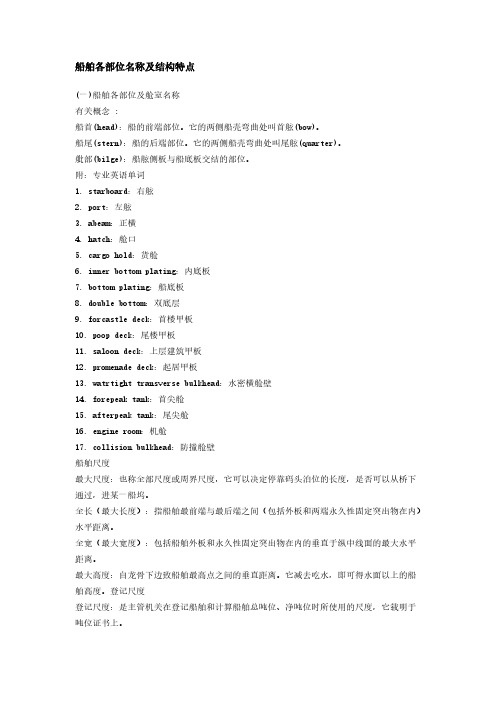

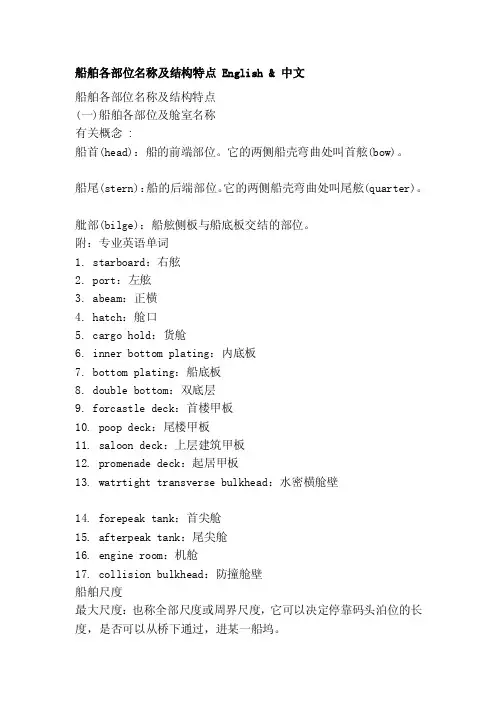

船舶各部位名称及结构特点 English & 中文船舶各部位名称及结构特点(一)船舶各部位及舱室名称有关概念 :船首(head)：船的前端部位。
它的两侧船壳弯曲处叫首舷(bow)。
船尾(stern)：船的后端部位。
它的两侧船壳弯曲处叫尾舷(quarter)。
舭部(bilge)：船舷侧板与船底板交结的部位。
附：专业英语单词1. starboard：右舷2. port：左舷3. abeam：正横4. hatch：舱口5. cargo hold：货舱6. inner bottom plating：内底板7. bottom plating：船底板8. double bottom：双底层9. forcastle deck：首楼甲板10. poop deck：尾楼甲板11. saloon deck：上层建筑甲板12. promenade deck：起居甲板13. watrtight transverse bulkhead：水密横舱壁14. forepeak tank：首尖舱15. afterpeak tank：尾尖舱16. engine room：机舱17. collision bulkhead：防撞舱壁船舶尺度最大尺度：也称全部尺度或周界尺度，它可以决定停靠码头泊位的长度，是否可以从桥下通过，进某一船坞。
全长（最大长度）：指船舶最前端与最后端之间（包括外板和两端永久性固定突出物在内）水平距离。
全宽（最大宽度）：包括船舶外板和永久性固定突出物在内的垂直于纵中线面的最大水平距离。
最大高度：自龙骨下边致船舶最高点之间的垂直距离。
它减去吃水，即可得水面以上的船舶高度。
登记尺度登记尺度：是主管机关在登记船舶和计算船舶总吨位、净吨位时所使用的尺度，它载明于吨位证书上。
登记长度：在上甲板的上表面上，自首柱前缘到尾柱后缘的水平距离；无尾柱时，则量至舵杆中心。
登记宽度：在船舶最大宽度处，两舷外板外表面之间的水平距离。
![船舶主要部位结构图[整理版]](https://img.taocdn.com/s1/m/a7b6a61e591b6bd97f192279168884868762b825.png)

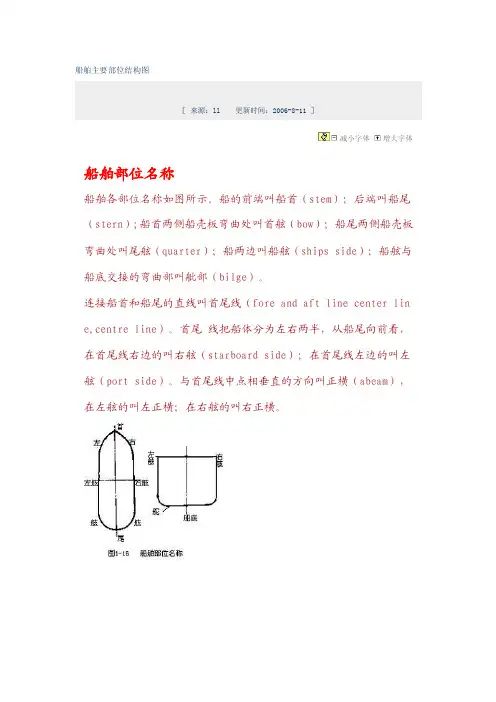

船舶主要部位结构图［来源：ll 更新时间：2006-8-11 ］减小字体增大字体船舶部位名称船舶各部位名称如图所示。
船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。
连接船首和船尾的直线叫首尾线（fore and aft line center lin e,centre line）。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。
与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板（upper deck）。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（m ain deck）,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。
上层建筑分船楼和甲板室两大类型。
船体结构图船舶各部位名称如图所示。
船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。
连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。
与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板（upper deck）。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。
在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。
上层建筑分船楼和甲板室两大类型。
所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。
船舶部位名称船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。
连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。
与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船舶规范介绍船舶规范是对具体船舶情况的描述，供作承租方选择适用船舶的依据，并作为租船合同的组成部分。
其主要内容及作用如下：（1）船东名称：用以审核船东信誉。
（2）船名：用以防止船东另以其他船顶替。
（3）船旗：从国际关系方面考虑不能挂靠的港口。
（4）建造时间：据以推定船龄。
（5）船级：表示船舶总体性能状态。
（6）载重吨、载重容积：据以确定装载货物的最大数量。
（7）注册总吨和净吨：用以计算港口有关使费。
（8）满载吃水：据以考虑能否挂靠的港口。
（9）速度耗油：据以计算航程日期和运营成本。
（10）吊杆设备：从装卸货角度考虑适货情况。
（1l）甲板／货船数及舱口尺寸：据以考虑适货范围。
装卸时间的起算按合同规定，LAYTIME起算于：第一，NOR已递交，合同中没有规定“通知时间”；第二，“通知时间”到期，或者其他事件引发装卸时间起算，例如“除非很快靠泊”，“除非不久开始装卸”，“除非使用”，则实际使用时间计算等条款的实现。
不用说，该类条款对船东是有利的。
如果船舶在装载期之前抵港，是否可以立即递交NOR？这个问题或许较难把握。
但专家多数意见认为可以递交，并且通知时间也可记数，但装卸时间不能在装载期之前计算。
例如，如果LAYCAN规定9月25日0时之前，船长于24日10时递交了NOR，通知时间在25日之前也过期了，则LAYTIME必须从25日0时开始起算。

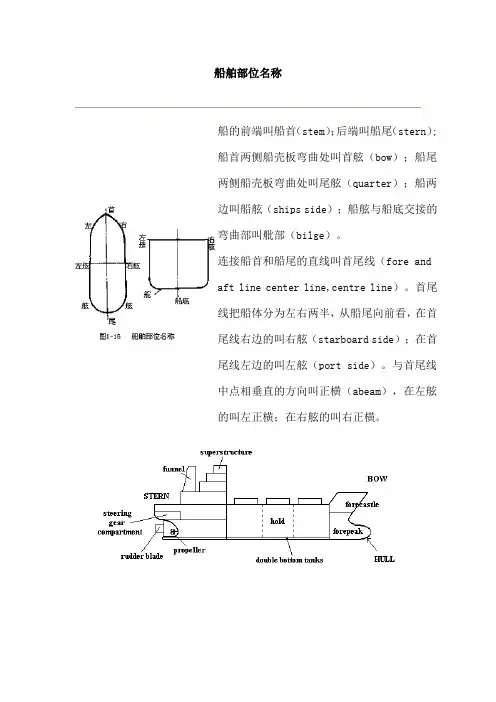

船体构造图船舶各部位名称如下图。
船的前端叫船首〔stem〕；后端叫船尾〔stern〕;船首两侧船壳板弯曲处叫首舷〔bow〕；船尾两侧船壳板弯曲处叫尾舷〔quarter〕；船两边叫船舷〔ships side〕；船舷与船底交接的弯曲部叫舭部〔bilge〕。
连接船首和船尾的直线叫首尾线〔fore and aft line center line,centre line〕。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷〔starboard side〕；在首尾线左边的叫左舷〔port side〕。
与首尾线中点相垂直的方向叫正横〔abeam〕，在左舷的叫左正横；在右舷的叫右正横。
船体程度方向布置的钢板称为甲板，船体被甲板分为上下假设干层。
最上一层船首尾的统长甲板称上甲板〔upper deck〕。
这层甲板假如所有开口都能封密并保证水密，那么这层甲板又可称主甲板〔main deck〕,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯穿船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板〔shelter deck〕。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用处来命名的。
如驾驶台甲板〔bridge deck〕、救生艇甲板〔life-boat deck〕、等等。
在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用处或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱〔tween deck〕，也叫二层舱或二层柜。
上层建筑分船楼和甲板室两大类型。
所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。
船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。
连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。
与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板（upper deck）。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。
在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。
上层建筑分船楼和甲板室两大类型。
所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。
船楼又有首楼（forecastle）、尾楼（poop）和驾驶台（bridge）之分。
上层建筑的各舱室一般按舱室用途而命名。
船体的基本结构船体由甲板、侧板、底板、龙骨、旁龙骨、龙筋、肋骨、船首柱、船尾柱等构件组成。
实际船舶的船体结构是十分复杂的，而舰船模型的船体结构简单。
舰船模型船体结构参照下图。
龙骨龙骨是在船体的基底中央连接船首柱和船尾柱的一个纵向构件。
它主要承受船体的纵向弯曲力矩，制作舰船模型时要选择木纹挺直、没有节子的长方形截面松木条制作。
旁龙骨旁龙骨是在龙骨两侧的纵向构件。
它承受部分纵向弯曲力矩，并且提高船体承受外力的强度。
舰船的旁龙骨常用长方形截面松木条制作。
肋骨肋骨是船体内的横向构件。
它承受横向水压力，保持船体的几何形状。
舰船模型的肋骨常用三合板制作。
龙筋龙筋是船体两侧的纵向构件。
它和肋骨一起形成网状结构，以便固定船侧板，并能增大船体的结构强度。
舰船模型的龙筋通常也由长方形的松木条制作。
船壳板船壳板包括船侧板和船底板。
船体的几何形状是由船壳板的形状决定的。
船体承受的纵向弯曲力、水压力、波浪冲击力等各种外力首先作用在船壳板上。
舰船模型的船壳板可以用松木条、松木板拼接粘结而成。
舭龙骨有些船体还装有舭龙骨，它是装在船侧和船底交界的一种纵向构件。
它能减弱船舶在波浪中航行时的摇摆现象。
舰船模型的舭龙骨可以用厚0.5～1毫米的铜片或铁片制作。
船首柱和船尾柱船首柱和船尾柱分别安装在船体的首端和尾部，下面同龙骨连接，它们能增强船体承受波浪冲击力和水压力，还能承受纵向碰撞和螺旋桨工作时的震动。
船舶构造
船舶是海上运输的工具。
船舶虽有大小之分，但其结构的主要部分大同小异。
船舶主要由以下部分构成：
（一）船壳（Shell）
船壳即船的外壳，是将多块钢板铆钉或电焊结合而成的，包括龙骨翼板、弯曲外板及上舷外板三部分。
（二）船架（Frame）
船架是指为支撑船壳所用各种材料的总称，分为纵材和横材两部分。
纵材包括龙骨、底骨和边骨；横材包括肋骨、船梁和舱壁。
（三）甲板（Deck）
甲板是铺在船梁上的钢板，将船体分隔成上、中、下层。
大型船甲板数可多至六、七层，其作用是加固船体结构和便于分层配载及装货。
（四）船舱（Holds and Tanks）
船舱是指甲板以下的各种用途空间，包括船首舱、船尾舱、货舱、机器舱和锅炉舱等。
（五）船面建筑（Super Structure）
船面建筑是指主甲板上面的建筑，供船员工作起居及存放船具，它包括船首房、船尾房及船桥。
