血凝分析仪常见故障及排除方法

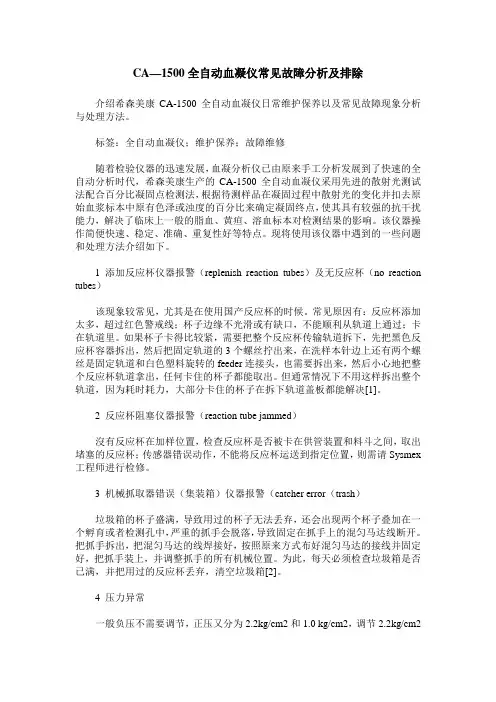

CA—1500全自动血凝仪常见故障分析及排除介绍希森美康CA-1500全自动血凝仪日常维护保养以及常见故障现象分析与处理方法。

标签：全自动血凝仪；维护保养；故障维修随着检验仪器的迅速发展，血凝分析仪已由原来手工分析发展到了快速的全自动分析时代，希森美康生产的CA-1500全自动血凝仪采用先进的散射光测试法配合百分比凝固点检测法，根据待测样品在凝固过程中散射光的变化并扣去原始血浆标本中原有色泽或浊度的百分比来确定凝固终点，使其具有较强的抗干扰能力，解决了临床上一般的脂血、黄疸、溶血标本对检测结果的影响。

该仪器操作简便快速、稳定、准确、重复性好等特点。

现将使用该仪器中遇到的一些问题和处理方法介绍如下。

1 添加反应杯仪器报警（replenish reaction tubes）及无反应杯（no reaction tubes）该现象较常见，尤其是在使用国产反应杯的时候。

常见原因有：反应杯添加太多，超过红色警戒线；杯子边缘不光滑或有缺口，不能顺利从轨道上通过；卡在轨道里。

如果杯子卡得比较紧，需要把整个反应杯传输轨道拆下，先把黑色反应杯容器拆出，然后把固定轨道的3个螺丝拧出来，在洗样本针边上还有两个螺丝是固定轨道和白色塑料旋转的feeder连接头，也需要拆出来，然后小心地把整个反应杯轨道拿出，任何卡住的杯子都能取出。

但通常情况下不用这样拆出整个轨道，因为耗时耗力，大部分卡住的杯子在拆下轨道盖板都能解决[1]。

2 反应杯阻塞仪器报警（reaction tube jammed）沒有反应杯在加样位置，检查反应杯是否被卡在供管装置和料斗之间，取出堵塞的反应杯；传感器错误动作，不能将反应杯运送到指定位置，则需请Sysmex 工程师进行检修。

3 机械抓取器错误（集装箱）仪器报警（catcher error（trash）垃圾箱的杯子盛满，导致用过的杯子无法丢弃，还会出现两个杯子叠加在一个孵育或者检测孔中，严重的抓手会脱落，导致固定在抓手上的混匀马达线断开。

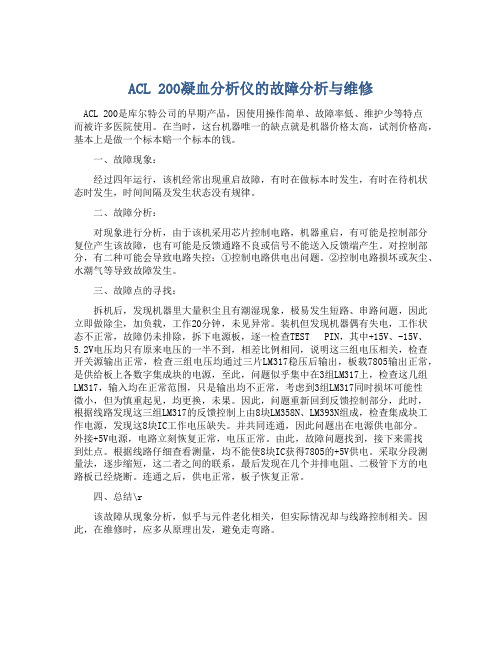

ACL 200凝血分析仪的故障分析与维修ACL 200是库尔特公司的早期产品，因使用操作简单、故障率低、维护少等特点而被许多医院使用。

在当时，这台机器唯一的缺点就是机器价格太高，试剂价格高，基本上是做一个标本赔一个标本的钱。

一、故障现象：经过四年运行，该机经常出现重启故障，有时在做标本时发生，有时在待机状态时发生，时间间隔及发生状态没有规律。

二、故障分析：对现象进行分析，由于该机采用芯片控制电路，机器重启，有可能是控制部分复位产生该故障，也有可能是反馈通路不良或信号不能送入反馈端产生。

对控制部分，有二种可能会导致电路失控：①控制电路供电出问题。

②控制电路损坏或灰尘、水潮气等导致故障发生。

三、故障点的寻找：拆机后，发现机器里大量积尘且有潮湿现象，极易发生短路、串路问题，因此立即做除尘，加负载，工作20分钟，未见异常。

装机但发现机器偶有失电，工作状态不正常，故障仍未排除，拆下电源板，逐一检查TEST PIN，其中+15V、-15V、5.2V电压均只有原来电压的一半不到，相差比例相同，说明这三组电压相关，检查开关源输出正常，检查三组电压均通过三片LM317稳压后输出，板载7805输出正常，是供给板上各数字集成块的电源，至此，问题似乎集中在3组LM317上，检查这几组LM317，输入均在正常范围，只是输出均不正常，考虑到3组LM317同时损坏可能性微小，但为慎重起见，均更换，未果。

因此，问题重新回到反馈控制部分，此时，根据线路发现这三组LM317的反馈控制上由8块LM358N、LM393N组成，检查集成块工作电源，发现这8块IC工作电压缺失。

并共同连通，因此问题出在电源供电部分。

外接+5V电源，电路立刻恢复正常，电压正常。

由此，故障问题找到，接下来需找到灶点。

根据线路仔细查看测量，均不能使8块IC获得7805的+5V供电。

采取分段测量法，逐步缩短，这二者之间的联系，最后发现在几个并排电阻、二极管下方的电路板已经烧断。

Science &Technology Vision科技视界0引言,,。

,,、、,、、、、、[1]。

[2,3]。

,、、[4-6]。

,,。

1故障原因分析及诊断维修方法1.1开机显示抓手2报错:1(a);21。

:(1),。

(2),,。

(3),。

(4)4142,1(b),,42。

(5)42,。

:,,。

(a )报警内容(b )电磁阀位置图11.2进样架移动错误:2(a);,,2(b)。

:(1),,,。

(2),,。

:,,,。

1.3AT3质控结果异常:AT3,,3(a)。

※基金项目:2017年杭州市科技发展计划项目“基于石墨烯修饰的肺癌早期检测传感系统的研究”(20170533B34)。

作者简介:马霄，研究方向为生物传感技术与临床疾病标志物床边快速检测（POCT），关注临床亟待解决检测标志物快速检测设备。

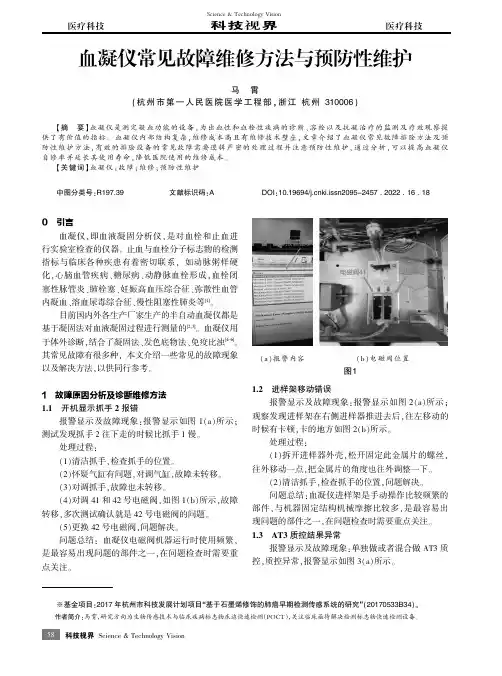

血凝仪常见故障维修方法与预防性维护马霄(杭州市第一人民医院医学工程部,浙江杭州310006)【摘要】血凝仪是测定凝血功能的设备,为出血性和血栓性疾病的诊断、溶栓以及抗凝治疗的监测及疗效观察提供了有价值的指标。

血凝仪内部结构复杂,维修成本高且有维修技术壁垒,文章介绍了血凝仪常见故障排除方法及预防性维护方法,有效的排除设备的常见故障需要逻辑严密的处理过程并注意预防性维护,通过分析,可以提高血凝仪自修率并延长其使用寿命,降低医院使用的维修成本。

【关键词】血凝仪;故障;维修;预防性维护中图分类号:R197.39文献标识码:ADOI:10.19694/ki.issn2095-2457.2022.16.1858(a)报警内容(b)金属片位置图2:(1),B。

(2),AT3。

(3),、。

,。

(4)JIG NO.718JIG NO.1020,3(b)。

(5)AT3,。

(a)报警内容(b)校准工具图3:,。

1.4试剂机械手A机械错误:A,。

,A()。

:(1),AB,。

(2)。

,,。

,4(a)。

(3)A,Z,,,4(b),,。

德国BE全自动血本凝仪常见故障分析及其解决方法二、出现“no communication”（无通讯）1.检查COM口。

2.检查电缆。

3.检查Thrombolyzer 电源或没有开机。

4.市电电压突然过低，应加装宽幅稳压电源。

三、加样臂发出异常嘈杂声或工作不正常1.通过adjust进行X、Y、Z轴各个位置的判断。

2.通过adjust测试X轴编码器（X axis encoder）及Y轴编码器（Y axis encoder）的判断。

逐一排除各个轴的编码器（encoder）。

3.检查连接板与加样臂之间的彩色扁平电缆。

4.检查竖直安装在底座上的Sample processor PCB(加样臂驱动板)。

5.是否为仪器内部变压器的保险丝F4（3.15A）损坏。

6.是否为联结加样针的液路管太紧，使加样臂不能移到所要到达的位置。

四、温育时间过长1.在检测温度的孔内滴一滴水，插入温度计，判断是否为温育位的温度低(Thrombolyzer 适合的工作室温15-30℃）。

否则调节相应的电位器，详见Compact-X Service 7.7。

2.室温是否太低（低于10℃），可以把机器底版上的风扇电源拔掉，天气热了后再接上。

这种问题容易出现在刚入冬气温较低的时候。

3.加热的热敏电阻或联结处有问题。

在加样针下面的第一个插接件Heat,检测其阳值为14欧姆左右，电压为22V左右,此值受外界电压的影响。

4.变压器上的保险丝“F8”有问题，断了或是太脏。

五、Cuvette出现卡杯子的现象1.通过adjust 中选择motor,测试各马达系统，以判断是否为马达问题，最好拆卸查看马达的白塑料齿轮有无挂不上轴的现象,变速轮里是否磨损严重。

2.通道上是否有试剂或血浆，而形成薄膜，使杯子在传输过程中阻力太大，用潮湿的清洁棒来回清理通道（用Buffer）。

3.是否为回收使用的比色杯再重新组合时没有把小黑片拿掉，导致小黑片卡住马达。

另外，如标本很多，看看是否为通道的出口处，杯子都叠起来很高，使杯子不能跌落而卡到折光板上的孔内。

全自动血凝仪常见故障处理全自动血凝仪常见故障处理全自动血凝仪是医院或实验室中不可或缺的检测设备，其主要功能是测定患者血液中凝血功能的各项指标。

但是，作为一种高精度、高价格的设备，全自动血凝仪也存在一些故障问题，对于操作人员来说，及时排除故障十分必要。

接下来，本文将结合实际操作经验，总结并分享一些全自动血凝仪常见故障处理方法，希望对各位操作人员能有所帮助。

一、模块故障模块故障是全自动血凝仪出现的比较常见的故障，通常表现为模块无法运转或运转速度较慢等。

发现这种故障，最好的解决方案就是检查设备各部件，主要包括检查机械部分的传动系统、电路及电子元件，以及液压系统等。

此外，还可以清洗、更换设备内部的滤网、滤膜等零部件，以确保设备能够正常运转。

二、试剂耗尽全自动血凝仪运转一段时间后，可能出现试剂耗尽的情况，导致无法进行下一次检测。

这时候，操作人员需要检查试剂是否已经使用完毕，如果是，则需要更换试剂盒，并更改仪器内部的试剂配置。

此外，还需要及时记录试剂的使用情况，以便下一次更换时做好准备。

三、质量控制问题全自动血凝仪在进行血液检测时，需要加入质量控制样品，以确保测试结果的准确性。

但有时会出现质量控制样品的检测值与正常参考值有所偏差的情况。

这时，操作人员需要检查质量控制样品是否规范、是否过期，或者是重新进行设备校准等处理。

四、误判误判是指全自动血凝仪对于正常的样本出现异常或错误的检测结果。

这种情况通常会因为操作不当或检测参数设置不合理等原因而产生。

为了确保检测结果的准确性和可靠性，操作人员需要更加细致认真地操作、设置合理的参数及再次确认数据。

五、系统故障全自动血凝仪系统故障是最为常见的，包括系统崩溃、系统缓慢，启动故障等。

这种情况操作人员需要检查仪器的操作面板及其相关设备是否正常，如电源、接口等设备是否正常工作。

在一切正常的情况下，需要将系统重启并重新进行参数的设置。

总结全自动血凝仪是一台高精度设备，其检测结果在一定程度上影响着患者的诊断及治疗。

全自动血凝仪常见故障处理全自动血凝仪是临床检验中常用的一种设备，用于血液凝血功能检测。

在使用过程中，由于各种原因，可能会出现一些故障，影响检测结果的准确性和稳定性。

本文将介绍全自动血凝仪常见故障的处理方法，希望能对用户有所帮助。

一、仪器无法启动1.检查电源线是否插紧，电源是否正常。

2.检查仪器内部是否有杂物，是否有电源线接触不良等问题。

3.检查仪器是否处于待机状态，按照说明书的操作步骤重新启动。

二、试剂盘无法转动1.检查试剂盘是否卡住或有异物，清理后重新启动。

2.检查试剂盘马达是否故障，需要更换。

三、试剂吸头无法移动1.检查试剂吸头是否卡住或有异物，清理后重新启动。

2.检查试剂吸头马达是否故障，需要更换。

四、试剂吸头移动异常1.检查试剂吸头的连接是否牢固，重新连接后测试。

2.检查试剂吸头马达是否故障，需要更换。

五、试剂吸头吸液不均匀1.检查试剂吸头是否清洗干净，是否有堵塞。

2.检查试剂吸头马达是否故障，需要更换。

六、试剂吸头吸液量不准确1.检查吸头是否清洗干净，是否有堵塞。

2.检查吸头马达是否故障，需要更换。

七、试剂吸头吸液后无法加样1.检查加样针是否清洗干净，是否有堵塞。

2.检查加样针马达是否故障，需要更换。

八、试剂吸头吸液后无法加入试剂盘1.检查试剂盘是否有堵塞或异物，清理后重新启动。

2.检查试剂盘马达是否故障，需要更换。

九、试剂吸头吸液后无法加入反应池1.检查反应池是否有堵塞或异物，清理后重新启动。

2.检查反应池马达是否故障，需要更换。

十、试剂吸头吸液后无法加入废液池1.检查废液池是否有堵塞或异物，清理后重新启动。

2.检查废液池马达是否故障，需要更换。

总结：全自动血凝仪是临床检验中非常重要的设备，需要定期维护和保养，避免出现故障影响检测结果。

在使用过程中，如遇到故障需要及时处理，以保证检测结果的准确性和稳定性。

以上是全自动血凝仪常见故障的处理方法，希望能够为用户提供一些帮助。
