综合布线知识点总结第一部分:综合布线的概念及分类综合布线是指在建筑物内部进行的有关通信网络的综合布线系统工程。
综合布线是指为了满足当代建筑物内各类信息通信系统和智能化建筑设备的通信需求,而在建筑物内部进行的一种综合布线系统。
综合布线系统是信息通信网络的基础设施,它集成了声音、数据、视频和其他信息,是建筑物内各类信息设备和用户之间相互通信的基础设施。
综合布线系统的分类:1. 结构化布线系统:结构化布线系统是指在建筑物内联接各种信息通信设备的一种通用的、标准化的、灵活的布线系统。
结构化布线系统通常包括水平布线子系统、垂直布线子系统和设备间布线子系统。
水平布线子系统是指将终端设备与通信机房之间的联接系统;垂直布线子系统是指终端设备与水平布线系统之间的联接系统;设备间布线子系统是指各种信息设备之间的联接系统。
2. 非结构化布线系统:非结构化布线系统是指不符合结构化布线标准的布线系统。
由于非结构化布线系统的非标准化特点,使得这种布线系统的维护和管理非常困难,且难以适应信息技术的发展和建筑物内部的改变。
因此,结构化布线系统已经成为建筑物内部通信网的主流。
第二部分:综合布线的标准化和规范综合布线系统的标准化和规范是综合布线系统的设计、安装、维护和管理的重要依据。
综合布线系统的标准和规范主要包括国际标准、国家标准和行业标准。
1. 国际标准:国际标准主要是由ISO/IEC制定的有关综合布线系统的通用标准。
例如ISO/IEC 11801《信息技术——通信光纤布线系统规范》、ISO/IEC 24764《信息技术——通信铜质布线系统规范》等。
2. 国家标准:国家标准是由国家标准化委员会制定的有关综合布线系统的国家标准。
例如《GB 50311-2016 电信建设工程工程设计规范》、《GB 50312-2016 电信建设工程建设装璜工程技术规范》等。
3. 行业标准:行业标准是由政府部门和行业协会制定的有关综合布线系统的行业标准。
网络综合布线网络综合布线随着计算机技术的不断发展,越来越多的企业和机构开始建设局域网,以提高工作效率和信息交流。
而网络综合布线就是实现局域网建设的基础。
本文将从什么是网络综合布线、网络综合布线的作用、网络综合布线的分类、网络综合布线的标准、网络综合布线的具体步骤、网络综合布线中的注意事项几个方面进行详细介绍。
一、什么是网络综合布线网络综合布线,是指为满足计算机设备的数据通信需要,将计算机所需要的各种网线、光缆或其他通信传输媒体连接起来。
网络综合布线是企业组建计算机网络的基础,是组建高效、健康、精密的计算机网络不可或缺的硬件设施之一。
二、网络综合布线的作用1、提高网络传输速率。
通过高质量的网络综合布线,可以实现更高的数据传输速度,提高网络使用效率。
2、提高网络使用的稳定性。
无论是有线网络还是无线网络,通过网络综合布线的规范化、合理化的设计,可以提高网络的稳定性和安全性,使网络设备能够长期平稳地运行。
3、降低网络维护成本。
网络综合布线的规范化设计可以避免一些因为网络结构不合理导致的网络故障和问题,从而节省了网络维护成本和维护时间。
4、提高网络的扩展性。
网络综合布线的弹性设计,使得企业的计算机网络能够随着业务的发展不断扩展和升级。
三、网络综合布线的分类1、按照线缆类型分类光纤布线:适用于传输距离较远,信号高速的长距离数据传输。
铜缆布线:适用于传输距离比较短,适用于传输频率低于100MHz的数据通讯。
无线网络:适用于广阔的区域和特殊环境如电磁环境差的地方。
2、按照作用范围分类水平布线:指建筑物内部各个楼层之间的局域网通信管道。
垂直布线:指连接不同建筑物的局域网通信管道。
3、按照应用区域分类信息接入子系统布线:指连接各个服务器、交换机等设备之间通信的网络。
信息传输子系统布线:指对于信息传输所需要连接的各个设备之间的网络。
四、网络综合布线的标准网络综合布线的标准包括行业标准、国家标准和国际标准三种。
1、行业标准这类标准由行业组织拟定,主要包括各种国家或地区的建筑规范、楼宇电缆布线规范等。
《网络综合布线》全书知识点汇总作者:张晨第1章智能建筑与网络综合布线1.1 智能建筑(重点★)1、现代世界科技发展的一个主要标志是4C技术,请问是哪4C?4C 是指Computer(计算机)技术、Control(控制)技术、Communication(通信)技术和现代图形显示技术(CRT或液晶)。
2、将4C技术综合应用于建筑物之中,并且在建筑物内建立一个计算机网络为主体、为中心的综合系统包含有哪些?包含有:有线电话、电话通信、消防报警、电力管理、照明控制、空调新风、门禁保安的综合系统。
3、美国智能化建筑学会对智能建筑下的定义是什么?智能大厦是将结构、系统、服务、运营及相互关系全面综合,达到最佳组合,获得高效率、高性能和高舒适性的大楼。
4、智能建筑主要由哪5部分组成?智能建筑主要由系统集成中心、综合布线系统、楼宇自动化系统、办公自动化系统和通信自动化系统组成。
5、所谓智能的含义,包含了哪几个方面?智能的含义包含了:建筑物自动化(BA)、通信自动化(CA)和办公自动化(OA),从而形成了“3A”智能建筑。
6、系统集成中心,也称为什么?系统集成中心也称为系统控制中心。
7、综合布线系统是大厦所有信息的__________。
传输系统8、楼宇自动化系统是将建筑物(或建筑群)内的电力、照明、空调、运输、防灾、保安和广播等设备以__________、__________和___________为目的而构成的一个综合系统。
集中监视,控制,管理9、办公自动化系统的自动化手段,主要包括那些?自动化手段主要包括电子信箱、试听、电子显示屏、物业管理、文字处理、共用信息库和日常事务管理等若干部分。
10、传统办公系统和现代办公自动化系统的本质区别是什么?本质区别是信息存储和传输的介质不同。
11、智能建筑中的通信系统包括那几部分?通信系统包括语音、数据通信、图文通信和卫星通信等几个部分。
12、《智能建筑设计标准》(GB/T50314-2000)是规范建筑智能化工程设计的标准,大体为几部分?GB/T50314-2000主要分为5部分:建筑设备自动化系统、通信网络系统、办公自动化系统、综合布线系统和建筑智能化系统集成。

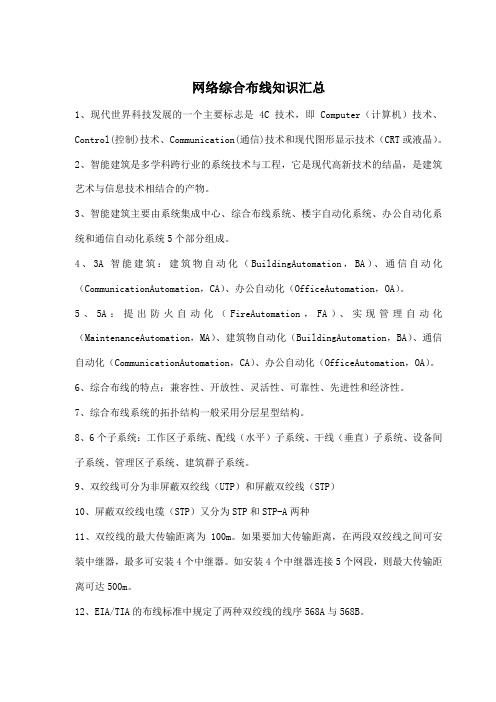

网络综合布线知识汇总1、现代世界科技发展的一个主要标志是4C技术,即Computer(计算机)技术、Control(控制)技术、Communication(通信)技术和现代图形显示技术(CRT或液晶)。
2、智能建筑是多学科跨行业的系统技术与工程,它是现代高新技术的结晶,是建筑艺术与信息技术相结合的产物。
3、智能建筑主要由系统集成中心、综合布线系统、楼宇自动化系统、办公自动化系统和通信自动化系统5个部分组成。
4、3A智能建筑:建筑物自动化(BuildingAutomation,BA)、通信自动化(CommunicationAutomation,CA)、办公自动化(OfficeAutomation,OA)。
5、5A:提出防火自动化(FireAutomation,FA)、实现管理自动化(MaintenanceAutomation,MA)、建筑物自动化(BuildingAutomation,BA)、通信自动化(CommunicationAutomation,CA)、办公自动化(OfficeAutomation,OA)。
6、综合布线的特点:兼容性、开放性、灵活性、可靠性、先进性和经济性。
7、综合布线系统的拓扑结构一般采用分层星型结构。
8、6个子系统:工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理区子系统、建筑群子系统。
9、双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)10、屏蔽双绞线电缆(STP)又分为STP和STP-A两种11、双绞线的最大传输距离为 100m。
如果要加大传输距离,在两段双绞线之间可安装中继器,最多可安装4个中继器。
如安装4个中继器连接5个网段,则最大传输距离可达500m。
12、EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
标准568A:绿白—1,绿—2,橙白—3,蓝—4,蓝白—5,橙—6,棕白—7,棕—8标准568B:橙白—1,橙—2,绿白—3,蓝—4,蓝白—5,绿—6,棕白—7,棕—813、5类双绞线(CAT5):该类电缆增加了绕线密度,线缆最高频率带宽为100MHz,6类双绞线(CAT6):性能超过CAT5e,缆线频率带宽为250MHz以上,通常可达600MHz。

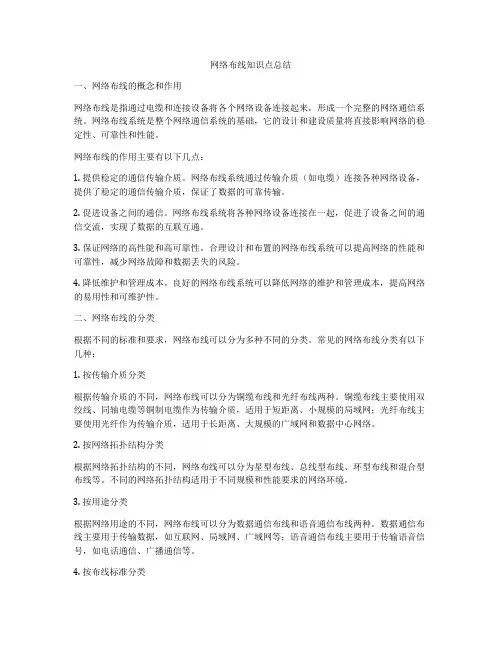

网络布线知识点总结一、网络布线的概念和作用网络布线是指通过电缆和连接设备将各个网络设备连接起来,形成一个完整的网络通信系统。
网络布线系统是整个网络通信系统的基础,它的设计和建设质量将直接影响网络的稳定性、可靠性和性能。
网络布线的作用主要有以下几点:1. 提供稳定的通信传输介质。
网络布线系统通过传输介质(如电缆)连接各种网络设备,提供了稳定的通信传输介质,保证了数据的可靠传输。
2. 促进设备之间的通信。
网络布线系统将各种网络设备连接在一起,促进了设备之间的通信交流,实现了数据的互联互通。
3. 保证网络的高性能和高可靠性。
合理设计和布置的网络布线系统可以提高网络的性能和可靠性,减少网络故障和数据丢失的风险。
4. 降低维护和管理成本。
良好的网络布线系统可以降低网络的维护和管理成本,提高网络的易用性和可维护性。
二、网络布线的分类根据不同的标准和要求,网络布线可以分为多种不同的分类。
常见的网络布线分类有以下几种:1. 按传输介质分类根据传输介质的不同,网络布线可以分为铜缆布线和光纤布线两种。
铜缆布线主要使用双绞线、同轴电缆等铜制电缆作为传输介质,适用于短距离、小规模的局域网;光纤布线主要使用光纤作为传输介质,适用于长距离、大规模的广域网和数据中心网络。
2. 按网络拓扑结构分类根据网络拓扑结构的不同,网络布线可以分为星型布线、总线型布线、环型布线和混合型布线等。
不同的网络拓扑结构适用于不同规模和性能要求的网络环境。
3. 按用途分类根据网络用途的不同,网络布线可以分为数据通信布线和语音通信布线两种。
数据通信布线主要用于传输数据,如互联网、局域网、广域网等;语音通信布线主要用于传输语音信号,如电话通信、广播通信等。
4. 按布线标准分类根据布线标准的不同,网络布线可以分为TIA/EIA-568、ISO/IEC 11801、ANSI/TIA-606和IEEE标准等。
不同的布线标准适用于不同地区和行业的网络布线要求。
综合布线基础知识综合布线是指在建筑物内部,通过电缆系统将各种信息传输设备连接起来,实现数据、语音、视频等信息的传输和共享。
综合布线作为现代建筑物的基础设施之一,扮演着至关重要的角色。
本文将从综合布线的定义、分类、组成部分以及设计原则等方面进行详细介绍。
一、综合布线的定义综合布线是一种基础设施技术,用于在建筑物内部实现各种信息传输设备之间的连接和通信。
它可以同时传输数据、语音、视频等各种信号,为建筑物内部提供高效、稳定的信息传输通道。
二、综合布线的分类根据应用环境的不同,综合布线可以分为以下几类:1. 局域网布线(LAN):用于建筑物内部的数据通信,包括办公室、学校、医院等场所的计算机网络。
2. 电话布线(Telecom):用于传输语音信号,包括电话线路、传真设备等。
3. 电视布线(TV):用于传输视频信号,包括电视信号、监控摄像头等。
4. 控制布线(Control):用于传输控制信号,包括自动化设备、楼宇管理系统等。
三、综合布线的组成部分综合布线系统主要由以下几个组成部分构成:1. 传输介质:综合布线系统常用的传输介质包括双绞线、光纤、同轴电缆等。
不同的传输介质具有不同的传输性能和传输距离,根据实际需求选择合适的传输介质。
2. 连接硬件:综合布线系统的连接硬件包括插座、连接器、面板等。
它们负责将传输介质与终端设备连接起来,确保信号的传输质量和稳定性。
3. 终端设备:综合布线系统的终端设备包括计算机、电话、电视、监控摄像头等。
它们通过连接硬件与综合布线系统相连,实现信息的接收和发送。
四、综合布线的设计原则在进行综合布线设计时,需要遵循以下几个原则:1. 标准化:综合布线系统的设计应符合相关的国际或行业标准,确保系统的互操作性和兼容性。
2. 可扩展性:综合布线系统的设计应具备一定的扩展性,能够满足未来的信息传输需求。
3. 安全性:综合布线系统的设计应考虑信息的安全性,采取相应的安全措施,防止信息泄露和非法访问。
网络综合布线基础知识网络综合布线是指在一个建筑物内安装并部署计算机网络所需的所有线缆、插头、接口以及设备的过程。
它是建立一个可靠、高效的网络环境的基础,对于现代化办公室和家庭网络而言,具有重要的意义。
本文将介绍网络综合布线的基本要素和相关知识。
一、网络综合布线的重要性一个良好的网络综合布线系统可以提供高速、可靠的网络连接,并减少故障和维护成本。
它还能够支持多种网络应用和设备,满足不同场景下的需求。
一个优秀的布线系统可以提供低延迟、高带宽的数据传输,保证网络的稳定性和通信的质量。
二、网络综合布线的基本要素1. 线缆选择网络综合布线中最常用的线缆类型包括双绞线、同轴电缆和光纤。
双绞线适用于大多数办公室和家庭网络环境,可提供高速可靠的数据传输。
同轴电缆适用于长距离传输和多媒体应用,具有较高的带宽和抗干扰能力。
光纤是一种高速传输媒介,适用于大型数据中心和高要求的网络环境。
2. 接口和插头网络综合布线系统中使用标准化的接口和插头,以确保设备之间的相互兼容性和连接质量。
常见的接口类型包括RJ-45(用于双绞线)、BNC(用于同轴电缆)以及LC、SC等(用于光纤)。
3. 设备间的连接网络综合布线系统需要合理规划和连接各个设备,包括服务器、交换机、路由器、终端设备等等。
通过正确的布线连接,可以实现设备之间的高效通信和数据传输。
4. 机房设计网络综合布线系统需要有一个合适的机房来容纳服务器、交换机等设备,并提供良好的通风和散热条件。
机房的合理设计可以降低设备的故障率,保障网络的稳定性。
三、网络综合布线的规范和标准为了确保网络综合布线的质量和可靠性,相关的标准和规范被制定出来。
例如,国际电工委员会(IEC)发布的ISO/IEC 11801标准,规定了关于综合布线系统的安装和测试要求。
在进行网络综合布线前,需要了解和遵守相应的规范和标准,以确保布线质量和性能达到预期。
四、网络综合布线的未来趋势随着技术的不断进步,网络综合布线也在不断演进。
综合布线基础知识综合布线是指将各种通信设备通过一定的方式和规范连接起来,形成一个整体的网络系统。
它是现代建筑物中不可或缺的一部分,为各种信息的传输提供了可靠的基础。
一、综合布线的作用综合布线的主要作用是实现各种设备之间的连接和信息传输。
它能够满足不同设备和系统之间的互联互通需求,如计算机网络、电话系统、安防系统等。
通过综合布线,各种设备可以共享资源,提高工作效率,降低成本。
二、综合布线的组成部分1. 水平布线:水平布线是指建筑物内部的布线系统,将各个工作区域的设备连接到配线架上。
水平布线通常采用双绞线或光纤作为传输介质。
2. 垂直布线:垂直布线是指建筑物内不同楼层之间的布线系统,将各个楼层的配线架连接起来,形成一个整体的网络系统。
3. 配线架:配线架是综合布线系统中的重要组成部分,它提供了连接和管理各种设备的接口。
配线架通常分为主配线架和水平配线架两种类型。
4. 端口:端口是指配线架上的接口,用于连接各种设备。
不同设备通常具有不同类型的端口,如RJ45接口、SC接口等。
5. 线缆:线缆是综合布线系统中的传输介质,常见的线缆有双绞线、光纤和同轴电缆等。
不同类型的线缆适用于不同的应用场景。
三、综合布线的分类根据国际标准,综合布线可以分为五个类别,即Cat5、Cat5e、Cat6、Cat6a和Cat7。
这些分类主要根据线缆的传输性能来划分,不同类别的线缆适用于不同的网络需求。
1. Cat5:传输带宽为100MHz,适用于传输速率不超过100Mbps的网络。
2. Cat5e:传输带宽为100MHz,适用于传输速率不超过1Gbps的网络。
3. Cat6:传输带宽为250MHz,适用于传输速率不超过10Gbps的网络。
4. Cat6a:传输带宽为500MHz,适用于传输速率不超过10Gbps的网络,且支持更远的传输距离。
5. Cat7:传输带宽为600MHz,适用于传输速率不超过10Gbps的网络,且具有更好的抗干扰性能。
一、填空题(1)“3A”智能建筑是指智能大厦具有、和功能。
(2)工作区子系统是指到的范围。
(3)水平布线子系统也称作水平子系统,其设计范围是到。
(4)管理子系统由组成(5)对于建筑物的综合布线系统,一般根据用户的需要和复杂程度,可分为三种不同系统设计等级,他们是、和。
(6)在双绞线电缆内,不同线对具有不同的扭绞长度,这样作用是。
(7)双绞线电缆的每一条线都有色标,以易于区分和连接。
一条4对电缆有四种本色,即、、、。
(8)按照绝缘层外部是否有金属屏蔽层,双绞线电缆可以分为和两大类。
目前在综合布线系统中,除了某些特殊的场合通常都采用。
(9)光纤由三部分组成,即:、和。
(10)按传输模式分类,光缆可以分为和两类。
(11)单模光缆一般采用为光源,一般采用和波长。
光信号可以沿着光纤的轴向传播,因此光信号的损耗很小,离散也很小,传播距离较远。
多模光缆一般采用的光源是,一般采用和波长。
(12)室外光缆主要适用于综合布线系统中的子系统。
(13)光纤配线架的交叉和互连的基本元件包括:、、和。
(14)设备间中应有足够的设备安装空间,一般设备间的面积不应小于。
(15)我国通信行业标准规定,水平布线子系统的双绞线电缆最大长度为。
(16)综合布线系统的网络拓扑结构一般采用结构。
(17)管理子系统的管理标记通常有、和三种。
(18)在不同类型的建筑物中,管理子系统常采用和两种管理方式。
(19)综合布线中建筑群配线架(CD)到楼层配线架(FD)间的距离不应超过米,建筑物配线架(BD)到楼层配线架(FD)的距离不应超过米。
(20)干线子系统的接合方法主要有和。
(21)在敷设管道时,应尽量减少弯头,每根管的弯头不应超过,并不应有S 形弯出现。
(22)安装机柜面板,柜前应留有净空。
机柜背面离墙面距离视其型号而定,要便于安装于维护。
(23)综合布线工程的测试内容主要包括。
(24)目前综合布线工程中,常用的测试标准为ANSI/EIA/TIA制定的标准。
网络综合布线培训教程1.引言网络综合布线是构建现代通信网络的基础,是连接各种通信设备、传输信息的桥梁。
随着信息技术的快速发展,网络综合布线系统的需求日益增长,对于从事网络综合布线工作的技术人员的要求也越来越高。
本教程旨在为广大网络综合布线技术人员提供一个系统、全面的培训,帮助大家掌握网络综合布线的基本原理、技术规范、施工方法及测试验收等方面的知识。
2.网络综合布线基本原理2.1网络综合布线概念网络综合布线是一种将通信设备、传输线路、连接器等有机地连接起来,形成一个稳定、可靠、高效的通信网络的技术。
它涉及到通信线路、光缆、无线传输等多种传输介质,以及各种连接器、插座、配线架等配件。
2.2网络综合布线系统组成(1)工作区子系统:包括信息插座、插座盒、连接线等,用于连接终端设备与水平布线子系统。
(2)水平布线子系统:包括水平电缆、配线架等,用于实现工作区子系统与管理间子系统的连接。
(3)管理间子系统:包括配线架、交换机等,用于实现水平布线子系统与垂直布线子系统的连接。
(4)垂直布线子系统:包括垂直电缆、光缆等,用于实现管理间子系统与设备间子系统的连接。
(5)设备间子系统:包括网络设备、服务器等,用于实现数据交换、存储等功能。
(6)建筑群子系统:包括室外光缆、电缆等,用于实现建筑物之间的通信连接。
3.网络综合布线技术规范3.1国际标准国际上,网络综合布线的主要标准有:(1)ISO/IEC11801:国际标准化组织制定的综合布线系统国际标准。
(2)TIA/EIA568:美国通信工业协会制定的商业建筑通信布线系统标准。
3.2国内标准我国网络综合布线的主要标准有:(1)GB50311-2007《建筑与建筑群综合布线系统工程设计规范》。
(2)GB50312-2007《建筑与建筑群综合布线系统工程施工及验收规范》。
4.网络综合布线施工方法4.1施工准备(1)熟悉设计图纸,了解工程概况。
(2)编制施工组织设计,明确施工方案、施工工艺、施工进度等。
1.智能建筑的概念:为提高楼宇的使用合理性与效率,配置有合适的建筑环境系统与楼宇自动化系统、办公自动化与管理信息系统以及先进的通信系统,并通过结构化综合布线系统集成为智能化系统的大楼。
2.综合布线的概念:综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统2.智能建筑的5个组成:系统集成中心、综合布线系统、楼宇自动化系统BA、办公自动化系统OA和通信自动化系统CA。
3.综合布线的系统组成:工作区子系统、水平子系统、管理区子系统、垂直干线子系统、设备间子系统、建筑群子系统。
3.综合布线的硬件包括:传输介质(非屏蔽双绞线、大对数电缆和光缆等)、配线架、标准信息插座、适配器、光电转换设备、系统保护设备等。
4.综合布线系统采用模块化结构,GB/T50311-2007划分的7个子系统:工作区,配线子系统、干线子系统、建筑群子系统、设备间、进线间和管理区子系统。
若划分为6个子系统:工作区子系统、管理区子系统、垂直干线子系统、建筑群子系统、设备间子系统、水平子系统。
5.综合布线系统的优点(特点):兼容性,开放性,灵活性,可靠性,先进性,经济性。
6.综合布线系统设计的3个等级及特点:基本型:特点:能主持所有语音和数据和应用,富有价格竞争力,应用于语音、语音/数据或高速数据,便于技术人员管理,采用气体放电管式过压保护和能够自恢复的过渡保护,能支持多种计算机系统数据的传输,是一个经济的布线方案。
配置:每个工作区中:1个信息插座,配线电缆为1条4对双绞线,采用加接式交接硬件,干线电缆至少两对双绞线。
组网介质用铜芯双绞线电缆。
增强型:特点:每个工作区有2个信息插座,不仅激动灵活而且功能齐全;任何一个信息插座都可提供话音和高速数据应用;可统一色标,按需要可利用端子板进行管理;是一种能为多个数据设备创造部门环境服务的经济有效的综合布线方案;采用气体放电管式过压保护盒能够自恢复的过流保护。
组网介质用铜芯双绞线电缆。
综合布线设计知识点总结【综合布线设计知识点总结】综合布线是指将信息技术系统所需的各种传输介质(如光纤、电缆等)安装到机房、机柜、办公区等特定位置,并通过相关设备将这些介质连接到网络设备上,实现数据传输和通信的一种技术。
下面将从综合布线的基本概念、分类、设计原则和实施过程等方面进行知识点总结。
一、基本概念综合布线是指在固定建筑物内,根据信息技术系统需要,将光纤、电缆以及其他传输介质通过连接设备互相连接起来,构建数据通信和传输的基础设施。
二、分类1. 水平布线:将信息技术设备连接到机柜或机房中的水平布线中心,包括采用电缆和连接件的水平布线和采用光纤和光纤连接件的光纤水平布线。
2. 垂直布线:将水平布线中心连接到其他楼层或建筑的设备,主要包括采用多芯电缆和连接件的垂直布线和采用多纤光纤和光纤连接件的光纤垂直布线。
三、设计原则1. 根据需求规划:根据信息技术系统的需求和网络设备的分布,规划合理的布线方案,包括考虑设备密度、通信速率、隔离要求等。
2. 考虑未来扩展:设计时要考虑未来的扩展需求,预留充分的布线空间和容量,以满足后续系统的升级和拓展。
3. 合规性与标准化:遵循相关的标准和规范,如TIA/EIA-568、ISO/IEC11801等,确保布线系统的合规性和兼容性。
4. 电磁干扰保护:考虑电磁干扰的影响,采取有效的措施,如就地屏蔽、隔离和接地等,保护布线系统免受干扰。
5. 安全可靠性:布线系统应具备良好的安全性和可靠性,包括防火、防水、防雷等措施,以减少故障和损失的可能。
四、实施过程1. 规划布线路径:根据建筑结构和网络设备的分布,确定合理的布线路径,避免与电源线、大功率设备等产生干扰。
2. 选材和配线:选择适合的传输介质、配线材料和连接器,考虑成本、带宽、抗干扰能力等因素。
3. 安装接口设备:安装机房中心设备、机柜和相关连接设备,包括配线架、面板、转接器、连接模块等。
4. 进行标签和测试:对布线系统进行标识和测试,确保连接的正确性和质量,如传输性能、信号强度等指标的检测和验证。
网络综合布线网络综合布线是指将局域网络的各种物理设备连接起来,从而实现数据传输和通信的过程。
网络综合布线系统是支持现代信息科技的基础和重要组成部分,是各种通信和计算技术的基础设施,是现代社会信息化的重要基础。
本文将结合网络综合布线的定义、作用、分类、设计、布线和维护等方面进行综合性的探讨。
一、网络综合布线的定义和作用1. 定义:网络综合布线是指在建筑物内或其中的某一部分,将所有通信设备通过有线或无线方式相互连接起来,建立统一的通信网络的过程。
2. 作用:网络综合布线可实现“单线多用”,即一个物理电缆可以同时用于传输电话、数据、视频和其他信号,减少了线缆数量。
实现信息的快速传输和共享,提高通信效率和管理工作效率。
还可以降低网络维护和运行成本,提高网络的扩展性和安全性。
二、网络综合布线的分类1. 根据用途分:通信布线、电力布线和控制布线。
2. 根据布线路径分:主干布线、水平布线和电缆沟布线。
3. 根据布线材料分:铜线布线和光纤布线。
4. 根据拓扑结构分:总线形、星形、环形、螺旋形和树形。
三、网络综合布线的设计1. 确定需求:包括建筑物的结构、使用面积、使用人数、网络类型、数据量、通信设备种类、安全和备份等内容。
2. 定位机房:机房位置的选择要考虑周边设施和自然环境,建议在冷热水、电力、通信空气调节和防火设备等设施丰富的境地建设机房,机房要求独立设置,应满足通风、空调、防尘等要求。
3. 安排布线和架线位置:首先要进行测量和布局设计,然后确定标准布线通道和支撑架,尽可能保持从底层到顶层的标准化和一致性。
布线的通道必须符合规定标准,通道的宽度>120厘米,高度>2.4米。
4. 确定布线材料:铜线布线和光纤布线这两种材料都可以用于网络综合布线中,铜线适合接近数据中心的场所,光纤适合远距离通信和需要高速传输数据的领域。
5. 质量保证:布线的质量应该受到严格的控制。
在选择材料和供应商时,应注意质量证书等必要的检验和监控要求。
contents •网络综合布线概述•传输介质与连接器件•布线系统设计与规划•施工安装与测试验收流程•故障诊断与维护管理策略•行业发展趋势与挑战应对目录01网络综合布线概述定义与发展历程定义发展历程从传统的电话线布线到计算机局域网布线,再到当前的综合布线系统,网络综合布线技术不断演进,满足了日益增长的通信需求。
市场需求与行业应用市场需求行业应用基础知识体系架构综合布线系统组成包括工作区子系统、水平子系统、管理子系统、垂直子系统、设备间子系统、建筑群子系统等六个子系统。
传输媒介与连接器件传输媒介主要包括双绞线、同轴电缆和光纤等;连接器件包括配线架、信息插座、跳线等。
布线设计与施工遵循相关标准和规范,进行科学合理的设计和施工,确保网络综合布线的质量和性能。
02传输介质与连接器件双绞线由两根具有绝缘保护层的铜导线组成成本低,易于安装和维护适用于低速或短距离通信同轴电缆由内导体、绝缘层、外导体和护套组成传输频带较宽,抗干扰能力强适用于较高速率的数据传传输介质类型及特点01020304RJ45连接器用于连接双绞线具有8个引脚,支持T568A和T568B两种接线标准用于连接同轴电缆可实现同轴电缆与设备之间的快速连接和拆卸01 02 03010204选型原则及注意事项根据实际需求选择合适的传输介质和连接器件类型考虑传输距离、速率、成本等因素进行综合评估注意连接器件的兼容性和可靠性,确保网络稳定运行在安装和使用过程中,遵循相关规范和标准,确保施工质量和安全0303布线系统设计与规划设计原则标准规范布线系统设计等级030201设计原则与标准规范工作区子系统包括信息插座、连接跳线和适配器等,实现终水平子系统实现信息插座与管理子系统之间的连接,常用双管理子系统垂直子系统设备间子系统建筑群子系统系统结构层次划分设备间子系统规划方法01020304设备间选址设备间环境要求设备间布局规划设备间标识系统04施工安装与测试验收流程了解项目需求设计综合布线方案准备施工材料和工具确认施工环境和条件施工前准备工作及注意事项各类线缆铺设技巧和方法水平子系统线缆铺设垂直子系统线缆铺设设备间子系统线缆铺设管理间子系统线缆铺设线缆连通性测试测试工具准备性能测试验收报告文档和标签检查测试验收标准和流程介绍05故障诊断与维护管理策略常见故障现象及原因分析线路故障设备故障传输故障通过观察设备指示灯、端口状态等信息,判断故障发生的位置和性质。
网络综合布线知识汇总1、现代世界科技发展的一个主要标志是4C技术,即Computer(计算机)技术、Control(控制)技术、Communication(通信)技术和现代图形显示技术(CRT或液晶)。
2、智能建筑是多学科跨行业的系统技术与工程,它是现代高新技术的结晶,是建筑艺术与信息技术相结合的产物。
3、智能建筑主要由系统集成中心、综合布线系统、楼宇自动化系统、办公自动化系统和通信自动化系统5个部分组成。
4、3A智能建筑:建筑物自动化(BuildingAutomation,BA)、通信自动化(CommunicationAutomation,CA)、办公自动化(OfficeAutomation,OA)。
5、5A:提出防火自动化(FireAutomation,FA)、实现管理自动化(MaintenanceAutomation,MA)、建筑物自动化(BuildingAutomation,BA)、通信自动化(CommunicationAutomation,CA)、办公自动化(OfficeAutomation,OA)。
6、综合布线的特点:兼容性、开放性、灵活性、可靠性、先进性和经济性。
7、综合布线系统的拓扑结构一般采用分层星型结构。
8、6个子系统:工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理区子系统、建筑群子系统。
9、双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)10、屏蔽双绞线电缆(STP)又分为STP和STP-A两种11、双绞线的最大传输距离为 100m。
如果要加大传输距离,在两段双绞线之间可安装中继器,最多可安装4个中继器。
如安装4个中继器连接5个网段,则最大传输距离可达500m。
12、EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
标准568A:绿白—1,绿—2,橙白—3,蓝—4,蓝白—5,橙—6,棕白—7,棕—8标准568B:橙白—1,橙—2,绿白—3,蓝—4,蓝白—5,绿—6,棕白—7,棕—813、5类双绞线(CAT5):该类电缆增加了绕线密度,线缆最高频率带宽为100MHz,6类双绞线(CAT6):性能超过CAT5e,缆线频率带宽为250MHz以上,通常可达600MHz。
14、非屏蔽双绞线电缆的优点如下:(1)无屏蔽外套,直径小,节省所占用的空间。
(2)质量小、易弯曲、易安装。
(3)将串扰减至最小或加以消除。
(4)具有阻燃性。
(5)具有独特性和灵活性,适用于结构化综合布线。
15、近端串扰(NearEndCrossTalk,NEXT),远端串音衰减(FarendCrosstalk,FEXT)16、同轴电缆是由一根空心的外圆导体及其所包围的单根内导线所组成的。
17、同轴电缆可分为两种基本类型:基带同轴电缆和宽带同轴电缆18、粗缆网络结构的主要技术参数如下:最大干线段长度为500m,最大网络干线电缆长度为2500m,每条干线支持的最大节点数为100,收发器之间最小距离为2.5m。
19、光钎,即光导纤维,是一种传输光束的细而柔韧的介质,由一捆光纤组成线缆即光缆。
20、光纤有单模光纤和双模光纤。
21、光缆有一下几个优势和特点:(1)传输率高。
(2)具有较宽的传输带宽。
(3)防电磁辐射性能好。
(4)光缆在工程安装时有一定技术含量,需要专用工具和一定的安装技术。
(5)信号衰减小。
22、单模光纤和多模光纤的不同在于:(1)单模光纤比多模光纤传输的信号更远、更快,但是成本也相对高。
(2)单模光纤也比多模光纤更细。
23、单模光纤与多模光纤特性比较:(1)单模光纤用于高速度、长距离;多模光纤用于低速度,短距离。
(2)单模光纤成本高;多模光纤成本低。
(3)单模光纤是窄芯线,需要激光源;多模光纤是宽芯线,聚光好。
(4)单模光纤耗散极小,高效;多模光纤耗散大,低效。
24、根据折射率分布,光纤可分为跳变式光纤和渐变式光纤。
25、光纤通信主要特点:(1)传输频带宽、通信容量大,短距离时可达到每秒几吉比特的传输速率。
(2)线路损耗低、传输距离远。
(3)抗干扰能力强,应用范围广。
(4)光纤线径细、质量小。
(5)抗化学腐蚀能力强。
(6)光纤制造资源丰富。
26、计算机无线通信传输手段主要采用无线电波(无线电短波、射频、微波)和光波(激光、红外线)。
27、目前进行综合布线系统的设计时,应遵循如下设计原则:(1)尽可能将综合布线系统纳入到建筑物整体规划、设计和建设之中。
(2)综合考虑用户需求、建筑物功能、当地技术和经济的发展水平等因素。
(3)长远规划思想,保持一定的先进性。
(4)扩展性。
(5)标准化。
(6)灵活的管理方式。
(7)经济性28、综合布线设计等级分为基本型、增强型和综合型。
29、基本型综合布线大多数能支持语音/数据服务,其特点如下:(1)是一种富有价格竞争力的综合布线方案,能支持所有语音和数据的应用。
(2)应用于语音、语音/数据或低速数据。
(3)便于技术人员管理。
(4)采用半导体放电管式过压保护和能自动恢复的过流保护。
30、增强型综合布线不仅具有增强功能,而且还有发展余地。
其特点如下:(1)每个工作区有两个信息插座,灵活方便。
(2)任何一个信息插座都要提供语音和数据应用。
(3)可统一色标,按需要可利用配线架或插座面板进行管理。
(4)是一个能为多个应用设备创造部门环境服务的经济有效的综合布线方案。
(5)采用半导体放电管式过压保护和能够自动恢复的过流保护。
31、综合型综合布线中印入光缆,可适用于规模较大的智能建筑,其余特点与基本型或增强型相同。
32、设计一个合理的综合布线系统一般有7个步骤:(1)分析用户需求。
(2)获取建筑物平面图。
(3)系统结构设计。
(4)布线路由设计。
(5)技术方案论证。
(6)绘制综合布线施工图。
(7)编制综合布线用料清单。
33、每个楼层用线量(C)的计算公式如下:C=[0.55(L+S)+6]*nC:每个楼层的用线量L:服务区域内信息插座至配线间的最远距离S:服务区域内信息插座至插座间的最近距离n:每层楼的信息插座(IO)的数量6为端对容差(主要考虑到施工时线缆的损耗、线缆布设长度误差等因素)。
整座楼的用线量:W=MC(M为楼层)电缆订购箱数=W/305箱(按整数计)34、采用6类双绞电缆时,对传输速率超过1000Mbit/s的应用系统,布线距离不宜超过90m。
采用5类双绞电缆和相关连接构成的通道,信息传输速率为100Mbit/s,传输距离为100m。
这种通道传输吉比特以太网(1000Base-T)信息,采用先进的硅处理和信息处理技术,传输距离也能达到100m。
35、管理子系统中干线配线管理宜采用双点管理双交接,楼层配线管理宜采用单点管理。
36、管理间一般有以下设备:(1)机柜(2)交换机(3)信息点集线面板(4)语音点S110集线面板(5)交换机整压电源线37、配线架有12口、24口、48口等38、110型交连硬件基本部件是配线架、连接块、跳线和标签。
39、110型配线架有25对、50对、100对、300对多种规格。
40、5对连接块为蓝、橙、绿、棕、灰。
25对的110配线架基座上安装时,应选择5个4对连接块和1个5对连接块,从左到右完成白区、红区、黑区、黄区和紫区的安装。
41、接地干线是由总接地母线引出的,连接所有接地母线的接地导体。
42、从目前智能小区发展情况看,可分为以下3种:(1)住宅型智能小区(2)商住型智能小区(3)校园智能园区43、根据智能化程度将智能小区分为3种类型,分别是一星级,二星级和三星级。
44、用户需求分析的基本要求:(1)确定工作区数量和性质(2)近期需求与长远发展兼顾(3)征求多方意见45、绘图软件简介:(1)AutoCAD(2)MicrosoftVisio46、线槽有金属线槽和PVC塑料线槽47、桥架组成:(1)槽式桥架(2)托盘式桥架(3)梯级式桥架(4)支架48、根据外形将机柜分为立式机柜、挂墙式机柜和开放式机柜。
49、根据应用,可将机柜分为布线机柜(网络型机柜)、服务器型机柜外、控制台型机柜、自调整组合机柜及用户自行定制的机柜等。
50、面板一般为平面插口型,也有设计为斜口型的。
51、扎带分尼龙扎带与金属扎带。
52、常用的双绞线端接工具主要有以下几种:(1)剥线钳(2)压线工具(3)110打线工具(4)手掌保护器53、综合布线工程施工应把握以下原则:(1)新建或扩建的建筑物的综合布线工程的安装施工,必须严格按照GB50312-2007(综合布线系统工程验收规范)中的有关规定进行。
对就建筑物改造的综合布线系统工程的安装施工,也应以GB50312-2007为依据。
(2)不同规模的综合布线工程,既有建筑物内的布线系统,又有建筑群间的布线系统。
(3)综合布线工程中所用的缆线、部件应符合国家通信行业标准YD/T926/1-3(2001)《大楼通信综合布线系统第1-3部分》等规范或设计文件的规定,工程中不得使用未经鉴定合格的器材与设备。
(4)综合布线系统是工程,必须针对工程的特点,制定规范的组织机构,以保障施工顺利进行。
(5)必须加强施工质量管理。
(6)施工过程中,要按照统一的管理标识,对线缆、配线架、信息插座等进行标记。
54、信息插座有地面型、墙面型和桌面型3种,地面型和墙面型的需要安装底座,信息插座底座安装的基本要求是平稳。
55、双绞线施工的基本要求如下:(1)布线电缆应有冗余。
(2)电缆转弯时弯曲半径应符合下列规定:a.非屏蔽4对双绞线缆的弯曲半径应至少为电缆外径的4倍,在施工过程中应至少为8倍。
b.屏蔽双绞线电缆的弯曲半径应至少为电缆外径的6-10倍。
c.主干双绞线电缆的弯曲半径应至少为电缆外径的10倍。
(3)拉绳缆的速度从理论上讲,线的直径愈小,则拉的速度愈快。
(4)放线记录。
56、在竖井中敷设干线电缆一般有两种方法:向下垂放电缆和向上牵引电缆。
57、比较常见的光纤连接器:(1)FC型光纤连接器(2)SC型光纤连接器(3)双锤型连接器(4)DIN47256型光纤连接器(5)MT-RJ型连接器(6)LC型连接器(7)MU型连接器58、ST型是圆头的,SC型是方头的,LC型、FJ型、MT-RJ型以及VF-45型微型光纤连接器59、认证测试通常分为自我认证和第三方认证。
60、在TSB-67中定义了基本链路和通道两种认证测试模型。
61、认证测试模型:(1)基本链路模型(2)通道模型(3)永久链路模型。
