管道空视图编制方法和要点说明

包括管道的走向、管径、管件（如弯头、三通等）的形状和位置 、阀门等设备的符号和位置。
标注信息
在侧视图中，需要标注管道的高度、宽度、管径、设备名称和编 号等信息，以及管道的标高和坡度等信息。
综合应用示例
综合应用三视图示
在实际应用中，需要将正视图、俯视图和侧视图结合起来，全面反映管道的空间位置和形状。通过三视图的综 合应用，可以准确地表达管道的走向、管径、管件形状和位置、阀门等设备的信息。
2
案例二
工厂蒸汽管道工程图。该案例涉及大型 工厂的蒸汽系统管道设计，通过案例分 析可以学习如何绘制蒸汽管道的平面图 、立面图和系统图，了解蒸汽管道的保 温和防腐措施，以及管道支架和吊架的 设计要求。
3
案例三
城市燃气管道工程图。该案例涉及城市 燃气输配系统的管道设计，通过案例分 析可以学习如何绘制燃气管道的平面图 、纵断面图和横断面图，掌握燃气管道 的材料选用和连接方式，以及管道埋设 和防护措施。
绘制俯视图
1 2
画出管道的俯视图轮廓线
根据管道走向和连接方式，在俯视图中画出管道 的轮廓线。
标注管道高度和宽度
在轮廓线上标注管道的高度和宽度，以及必要的 管道附件和阀门等。
3
添加管道连接符号
在管道连接处添加相应的连接符号，以表达管道 的连接方式。
绘制侧视图
画出管道的侧视图轮廓线
根据管道走向和连接方式，在侧视图中画出管道的轮廓线 。
实践操作指导
实践操作一
绘制排水管道工程图。根据给定的住宅楼排水系统设计任务，指导学员绘制各楼层的排水 管道平面图、系统图和轴测图，注意管道走向、管径变化、标高和坡度等要素的准确表达 。
实践操作二
绘制蒸汽管道工程图。通过工厂蒸汽系统管道设计任务料的选用、连接方式、保温和防腐措施以及支架和吊架的 设计。

压力管道画法
1.草图
1、（GC3、常温或低温的GC2类）压力管道空视图须标示的相关要素：①管道编号、②流向、③介质、④规格、⑤长度、⑥起止点、
⑦焊口、⑧支吊架、⑨使用单位名称
2、关于长度标注说明：以单一方向总长为单元；如在某方向长度在一张图纸上画不完，此时在每张图纸上标注该方向在CAD图上的长度。

3、一幅图一般表达90米长的管线，具体灵活处理。

4、沿每条管线介质流动方向标示管线的起止点长度，该长度为一幅图中，该管线的长度，而不是实际上整个管线的长度。

5、如果有多幅空视图的，在每幅图的右上角标上每幅图的序列号：
①、②、③、④、⑤………。

草图示例：
J3…..(或F1、F2….)区分各个支吊架（阀门），并确保前一幅图的止点与后一幅图的起点标示号一致，在一个支架上如有很多条管线，须以“a,b,c,d, …”进行区分，防止前后连接混乱。

2.CAD
CAD中，因以每条管线为单元，前后连接时以支架或阀门作为连接点。

并在连接位置标明前后图纸的连接编号，如”接PL1-02”；其余与草图一致，检验人员审核完成后，通知画图人员填写检验审核人员和日期，还有报告编号（等该报告办接完毕）后打印2份。

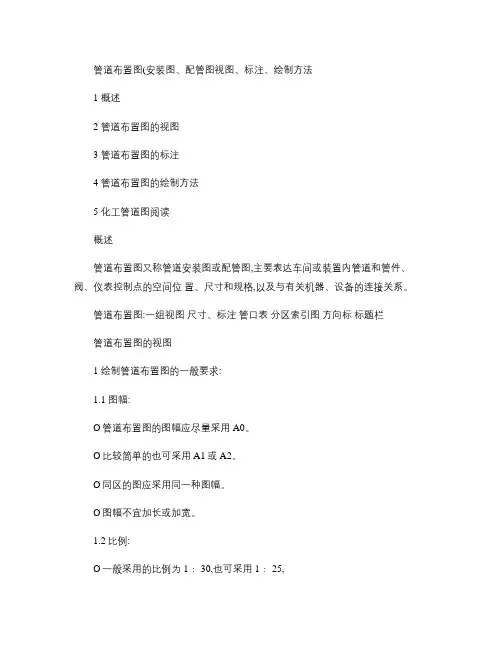

管道布置图(安装图、配管图视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图,主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格,以及与有关机器、设备的连接关系。

管道布置图:一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求:1.1 图幅:Ø管道布置图的图幅应尽量采用 A0。

Ø比较简单的也可采用 A1或 A2。

Ø同区的图应采用同一种图幅。

Ø图幅不宜加长或加宽。

1.2比例:Ø一般采用的比例为 1﹕ 30,也可采用 1﹕ 25,Ø当仅有大管道大尺寸设备的工艺装置时,可采用 1﹕ 50。

Ø同区的或各分层的平面图,应采用同一比例。

Ø剖视图的绘制比例应与管道平面布置图一致。

1.3 图线:Ø粗线0.9~1.2 mm →单线管道Ø中粗线0.5~0.7 mm →双线管道Ø细线0.15~0.3 mm →法兰、阀门及其他图线1.4 字体:Ø图名、图标中的图号、视图符号 7号字Ø工程名称、文字说明及轴线号、表格中的文字 5号字Ø数字及字母、表格中的文字 (格子小于 6 mm时 3.5号字1.5 视图的配置:Ø对于多层建筑、构筑物的管道平面布置图,需要按楼层或标高分别绘出各层的平面图。

Ø各层的平面图可以绘制在一张图纸上,也可分画在几张图纸上。

Ø若各层平面的绘图范围较大而图幅有限时,也可将各层平面上的管道布置情况分区绘制。

Ø如在同一张图纸上绘制几层平面图时,应从最低层起,在图纸上由下至上或由左至右依次排列,并在各平面图的下方注明“EL100.000平面” 或“EL×××.×××平面” 。

管道布置图(安装图、配管图)视图、标注、绘制方法(总15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--管道布置图（安装图、配管图）视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。

管道布置图：一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求：图幅：?管道布置图的图幅应尽量采用A0。

?比较简单的也可采用A1或A2。

?同区的图应采用同一种图幅。

?图幅不宜加长或加宽。

比例：?一般采用的比例为1﹕30，也可采用1﹕25，?当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。

?同区的或各分层的平面图，应采用同一比例。

?剖视图的绘制比例应与管道平面布置图一致。

图线：?粗线～ mm →单线管道?中粗线～ mm →双线管道?细线～ mm →法兰、阀门及其他图线字体：?图名、图标中的图号、视图符号 7号字?工程名称、文字说明及轴线号、表格中的文字 5号字?数字及字母、表格中的文字(格子小于6 mm时) 号字视图的配置：?对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。

?各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。

?若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。

?如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“平面”或“EL×××.×××平面”。

管道布置图应按设备布置图或按分区索引图所划分的区域绘制。

——表示装置边界;——表示接续线;COD——表示接续图2管道及附件的图示方法管道画法管道交叉管道重叠管道转折管件及阀门常用管件的表达图例传动结构控制点?检测元件用直径为10 mm的圆圈表示。
