照明电路常见的故障分析与检修

照明电路的一般故障及检修方法
家庭照明电路在使用时免不了会出故障而导致用户不能用电，这给我们的生活带来许多的不便。

所以，了解一些常见的电路故障以及学会一些必要的判断、检修方法是非常必要的。

这也可以培养我们运用所学知识解决实际问题的能力。

一、熟知的常见故障
1.断路，如断丝；导线连接器断开，灯座、开关、分线盒打开；保险丝熔断或进线开路等。

断路会导致电器在没有电流的情况下无法正常工作。

2.短路如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰；火线和零线直接连接而造成短路。

短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。

（挂急诊、百度查“都市电工”应急抢修）
3.过载电路中电器总功率过大或单个电器功率过大。

这些现象和后果就像短路。

（加速生产线老化）
4.电路接触不良如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。

这样会使灯忽明忽暗，用电器不能连续正常工作。

（最为常见，俗称虚连打火，很多老百姓不知道找谁修，挺着、烧毁了家用电器，家庭电气火灾隐患源头）
5.电路本身连接错误引起的故障，如插座的两个端子均连接到带电线路或零线；开关与正线带电线路连接错误；灯泡在电路中串联。

照明电路常见故障原因与检修方法探讨随着我国文艺、广告、影视等事业的高速发展，照明电路的负荷日趋增加，伴随而来的照明电路的故障也时有发生，给人们的生活和商业的发展带来不小阻碍。

如何快速分析生活中常见的照明电路故障包括短路、漏电等现象，并有效解决意义重大。

一、照明电路简介照明电路给人们的日常生活带来了巨大的便利，影响甚至人们生活的每一个环节和角落，一条完整的照明电路除了有电线外，还包括以下几个主要电器件：电度表、短路器、电路开关、接线插座。

1.1 电度表电度表是输电主线接入住户中的第一个电器件，它是记录住户用电量的一个仪表，以前的电度表就是单纯的显示住户用了多少个电字，然后对应需要交多少电费，目前的电度表的功能较为完善，可以记录电卡中预存了多少个电字，显示电卡剩余电量。

电度表根据功能分类可以分为有功电表和无功电表两类。

1.2 短路器短路器是连接在接户主线上的器件，短路器的前身就是人们常说的"保险丝"，主要是起到过载保护、漏电保护的作用，短路器主要由两片金属片、弹簧和传感杆组成。

在电路正常状态下，短路器中的部件处于连通状态，当线路中出现电流值大于额定值时，在电流的作用下，金属片超出自身承载能力，发生弯曲变形，带动传感杆，触动弹簧，使通路断开，达到保护目的。

1.3 电路开关一般线路的总开关都在短路器附近，起到连通和断开照明线路的作用。

常用的照明电灯开关一般都是即可以明装也可以嵌入墙体暗装的盒式开关，按构造可以将开关简单划分为单联、双联、三联以及四联开关。

1.4 接线插座接线插座可以看作是连接两条线路的一个节点，通常作为连接用电设备或照明器具的一个接入点，现在通常家用的插座也都是即可以明装又可以暗装的盒式插座，有的插座是和开关一体构造的，既美观又节约空间资源。

二、常见故障及原因2.1短路短路的故障表现为熔丝熔断，短路出有烧糊碳化现象，严重时可引发火灾。

产生短路故障的原因有以下几种：①施工问题，在架接线路时，没有按照规范要求施工，线路中的导线没有压紧涂锡，产生毛刺，增加电阻；②电气设备的工作环境有大量导电粉尘，如淀粉厂，在这种环境中，如果不注意采取防尘措施，当导电粉尘在线路上积累较多时，就会引发短路；③自然因素，线路在经过长时间风吹日晒后，绝缘外皮老化脱落，使内部导线接触形成短路，或在风雨天气中，有雨水进入开关，发生联电形成短路；④人为因素，在使用临时线路时，没有注意采取保护措施，在作业过程中误碰导致线路短路。

照明电路常见故障原因及排除方法照明电路作为电力系统的一个重要负荷，它的沟通电源常使用380／220V的TN-C接地系统，也可使用特地的PE的TN-C-S接地系统。

随着我国经济的进展，各项事业也得到了快速的进展，用电数量也在增加，照明电路就变得更加简单，电路在工作时难免会消失故障，而一旦发生问题，就会影响到较大范围的正常用电，带来不便，所以，必需强化照明电路用电设备的平安用电管理，定期检查，尽量避开故障的产生，针对一些常见的故障，肯定要使用有效的排解方法，并进行妥当处理。

一、照明电路常见的故障和缘由分析1.过载当电路发生过载问题时灯光会变暗，用电器不能达到额定功率，实际电量超出了线路导线的额定容量，最终熔断熔丝，过载部分的装置存在温度突升的现象。

假如爱护装置不能在段时间里发挥好爱护作用，就会造成电气平安隐患。

过载问题的导致因素主要有：①没有选择合适的电器型号，导线截面不够，原设计中线路的额定容量与实际状况不符。

②随便装接导线和设备，增加了电路的负荷，使得线路超载运行。

③电源的电压不够，这时无法削减输出功率的设备（例如电冰箱和洗衣机等）就会通过增加电流来弥补电压的不足，最终导致过载运行。

2.断路断路也称开路，发生断路问题时，负载就无法正常工作。

而相线和零线都会发生断路。

当三相四线制供电线路负载不平衡时，如零线断线会造成三相电压不平衡，负载大的一相相电压低，负载小的一相相电压增高，如负载是白炽灯，则会消失一相灯光暗淡，而接在另一相上的灯又变得很亮，同时零线断路负载侧将消失对地电压。

产生断路的缘由主要是：负荷过大使熔丝熔断、线头松脱接触不良、断线、开关没有接通、铝线接头腐蚀等。

3.短路假如发生熔丝爆断，就是短路了，短路位置会有很明显的绝缘炭化和烧痕，严峻状况下，可能会烧焦导线绝缘层，甚至引起火灾。

许多电气火灾事故都是由于短路造成的。

有许多引起短路故障的因素：施工没有根据相关的规范开展，没有将多股导线捻紧，没有在导线上涂锡，没有很紧的压接；用电器具没有实现良好的接线，相线和零线压接松动或距离过近，以致接头碰在一起造成相对零短路或相间短路；放置电气设备的空间中存在较多的导电尘埃，这时要是没有实行适当的防尘措施，导电尘埃一旦落到电气设备中，会引起短路；也可能是由于相关人员在移动导线和闸箱时操作不当，或者挖土时将电缆挖断挖伤，都会导致短路。

照明电路常见的故障分析与检修摘要：无论是生活中还是工作中，我们都离不开照明电路的使用。

照明电路的好坏是直接影响着电力照明情况，对照明电路的常见故障进行分析是非常重要的，目的在对于电路故障及时进行检修，保证照明电路的正常使用。

关键词：照明电路；常见故障；故障检修前言：日常生活中，我们离不开电的使用。

随着节能灯、声控灯的出现，照明电路的设计也日趋复杂，出现故障的可能性也在不断增大，为了保证照明电路的正常使用，本文着重阐述了照明电路的故障分析及其检修。

1照明电路简介照明电路主要由灯具，电源（镇流器）、电线、接线端子、电能表、电路开关、短路器等电器件组成。

1.灯具：灯具，是指能透光、分配和改变光源光分布的器具，包括除光源外所有用于固定和保护光源所需的全部零部件，以及与电源连接所必需的线路附件。

灯具根据光源主要分为白炽灯，荧光灯，LED灯三大类。

2.电源（镇流器）：灯具电源是向灯具提供功率的装置，也称电源供应器，它提供灯具中所有部件所需要的电能。

电源功率的大小，电流和电压是否稳定，将直接影响灯具的工作性能和使用寿命。

灯具电源主要分为两种，一种是恒流电源，一种是恒压电源。

室内灯具基本上采用恒流电源，户外景观低压灯具多采用恒压电源，高压灯具采用恒流电源。

3.接线端子：接线端子就是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。

随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。

随着电子行业的发展，接线端子的使用范围越来越多，而且种类也越来越多。

用得最广泛的除了PCB板端子外，还有五金端子，螺帽端子，弹簧端子等等。

4.电能表：电能表是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学量的仪表。

电能表按其使用的电路可分为直流电能表和交流电能表。

电能表按其工作原理可分为电气机械式电能表和电子式电能表。

电能表按其结构可分为整体式电能表和分体式电能表。

5.短路器：短路器又称为短路负载，其作用是将电磁能量全部反射回去。

照明线路常见故障和维护摘要：文章介绍照明线路中的常见故障现象、原因和处理方法，灯具的常见故障及其原因，并针对上述故障提出了对照明线路故障进行预防和处理的日常检修方法，以供参考。

关键词：照明线路；故障；维护1引言由于按照不同的需求，照明的形式主要有生活、工作和应急照明等类型，不同的照明用途对于照明线路的要求也存在不同。

而在目前我国照明电路的负荷在不断增加的发展趋势下，也增加了照明线路运行中的故障数量，对人们的正常生活和工作造成严重的影响。

为了满足人们的正常照明需求，就需要针对照明线路中的常见故障进行快速诊断和故障排除。

2照明回路中常见的故障处理2.1短路故障及处理在照明线路出现电路短路故障时，主要会表现出熔丝熔断的现象，而且还会在短路位置出现烧糊碳化甚至可能会引发火灾等严重事故。

而导致出现此故障的原因主要就是由于在对线路进行施工的过程中没有对涂锡进行压紧等没有按照规范进行施工的原因，以及没有做好防尘措施而导致线路作业环境中导电粉尘较多的原因，或者是由于线路在长时间运行之后出现绝缘皮老化脱落等原因，以及由于在使用临时线路时没有做好保护措施或出现误碰等人为原因。

针对此类故障，在分析不同故障的原因之后，需要在熔丝连接熔断时要迅速查找短路点并对短路故障进行排除之后才能送电。

而且在同一线路中出现了某灯具打开时发生短路的问题时，需要对故障段电路尤其是灯头、电源插头以及用电器具的接线端头等部位进行重点检查，确保导线接头包扎好。

此外，针对已经出现了损坏的灯座、开关以及接线需要进行更换，而且要做好相应的保护工作来确保灯座和开关的干燥。

2.2短路故障及处理在此故障发生时会表现出电路不存在电压以及照明灯具不亮、电器无法正常工作等现象。

而导致出现此问题的主要原因不仅是由于负荷过大而引起的熔丝熔断问题，而且可能是由于出现了开关接触不良、导线断线或者接头松弛、接头出现了严重腐蚀等原因。

而且还会由于在接线端子安装时没有进行规范的压接而增大其接触电阻，在长时间运行之后也会由于过热而加速接线端子的氧化变质，从而导致短路问题的发生，此外，导线质量本身不达标也容易出现转角位置的线芯折断问题。

验方面，试验是判断套管介损情况的核心一环；温度方面，温度会影响试验的结果，也会给变压器造成不利影响；电压方面，在试验的时候电压的大小要注意，因为试验中的电压会对tan δ准确度产生影响；接地方面，接地的情况也是影响因素之一，在进行套管介损试验中，一定要保证被测绕组两端短接，而并不是测量绕组的则必须进行短路接地。

套管介损试验的过程中若出现异常情况，工作技术人员要立即采取措施来处理，若套管存在问题，则必然会影响变压器，这些都是电网企业需要重视的问题。

针对变压器的试验，除了以上四种，还有短路阻抗试验。

短路阻抗试验是指检查绕组是否变形，和绕组变形试验类似。

本文着重介绍了以上四种，对于变压器的试验，这五种试验都是必不可少的，必须条条试验过方能投入使用，为了未来的电能安全平稳运行做足事先的工作。

2结语面对电能需求日渐增大的情况下，保障居民的日常生活不受影响，电网企业对变电器的检查显得格外仔细和重要。

在对即将投入使用的变电器一定要负责任，不能马虎完事，以上的五种检查步骤一步不能少，必须要挨个完成，尽管需要耗费人力物力资源，为了未来人们更好地生活和不影响电网企业的发展，工作人员切勿马虎潦草。

参考文献[1]梁楚明.变压器现场局部放电试验中的技术问题分析[J].中国高新技术企业，2013，27.[2]张启明，杨文虎，梁红军，徐阳.变压器套管介损与等值电容在线监测装置的结构及应用[J].变压器，2010（01）.[3]林伟坚.变电站接地装置安全性研究[J].江西电力职业技术学院学报，2008（01）.[4]李飞舟，王鹏.一次变压器局放试验异常情况的判断[J].电气时代，2007（12）.收稿日期：2014-1-5作者简介：李犇（1985-），男，助理工程师，本科，主要从事电力高压试验工作。

照明电路发生故障的原因及排除方法韦和（东兰供电公司广西河池市东兰县547400）摘要：随着我国经济的发展和社会的进步，照明电路在人们的生产生活中得到了广泛的应用，同时，照明电路对于人们的生产生活起到了不可替代的作用。

照明设备的典型故障与维修方法1. 概述照明设备是现代生活中不可或缺的一部分，广泛应用于家庭、办公室、工厂等场所。

然而，照明设备在使用过程中可能会出现各种故障，导致照明效果下降甚至完全失效。

本文档将介绍一些典型的照明设备故障及其维修方法，帮助用户更好地了解和维护照明设备。

2. 典型故障分析2.1 灯泡不亮灯泡不亮是照明设备最常见的故障之一，可能原因如下：- 电源故障：检查电源线是否损坏、电源插头是否松动、电源开关是否正常。

电源故障：检查电源线是否损坏、电源插头是否松动、电源开关是否正常。

- 灯泡损坏：检查灯泡是否烧坏、灯泡接口是否松动。

灯泡损坏：检查灯泡是否烧坏、灯泡接口是否松动。

- 灯座故障：检查灯座是否接触不良、灯座是否松动。

灯座故障：检查灯座是否接触不良、灯座是否松动。

- 电路板故障：检查电路板上的元件是否损坏、电路板是否需要清洁或焊接。

电路板故障：检查电路板上的元件是否损坏、电路板是否需要清洁或焊接。

2.2 灯泡闪烁灯泡闪烁可能是由以下原因引起的：- 电源电压不稳定：检查电源电压是否稳定，可以尝试使用稳压器。

电源电压不稳定：检查电源电压是否稳定，可以尝试使用稳压器。

- 灯泡接触不良：检查灯泡与灯座的接触是否良好。

灯泡接触不良：检查灯泡与灯座的接触是否良好。

- 电路板故障：检查电路板上的元件是否正常工作，尤其是电容和电阻。

电路板故障：检查电路板上的元件是否正常工作，尤其是电容和电阻。

2.3 照明设备发热异常照明设备发热异常可能是由以下原因引起的：- 灯泡功率过大：检查灯泡功率是否与照明设备相匹配。

灯泡功率过大：检查灯泡功率是否与照明设备相匹配。

- 散热不良：检查照明设备的散热系统是否正常工作，如散热器、风扇等。

散热不良：检查照明设备的散热系统是否正常工作，如散热器、风扇等。

- 电路板故障：检查电路板上的元件是否正常工作，尤其是电源元件。

电路板故障：检查电路板上的元件是否正常工作，尤其是电源元件。

照明电路常见故障及检修照明电路是由引入电源线连通电度表、总开关、导线、分路出线发生故障，发生故障时应逐步依次从每个组成部分开始检查。

一般顺序是从电源开始检查，一直到用电设备。

一、照明电路的常见故障照明电路的常见故障主要有断路、短路和漏电三种。

1、断路相线、零线均可能出现断路。

断路故障发生后，负载将不能正常工作。

三相四线制供电线路负载不平衡时，如零线断线会造成三相电压不平衡，负载大的一相相电压低，负载小的一相相电压增高，如负载是白炽灯，则会出现一相灯光暗淡，而接在另一相上的灯又变得很亮，同时零线断路负载侧将出现对地电压。

产生断路的原因：主要是熔丝熔断、线头松脱、断线、开关没有接通、铝线接头腐蚀等。

断路故障的检查：如果一个灯泡不亮而其他灯泡都亮，应首先检查是否灯丝烧断；若灯丝未断，则应检查开关和灯头是否接触不良、有无断线等。

为了尽快查出故障点，可用验电器测灯座（灯头）的两极是否有电，若两极都不亮说明相线断路；若两极都亮（带灯泡测试），说明中性线（零线）断路；若一极亮一极不亮，说明灯丝未接通。

对于日光灯来说，应对启辉器进行检查。

如果几盏电灯都不亮，应首先检查总保险是否熔断或总闸是否接通，也可按上述方法及验电器判断故障。

2、短路短路故障表现为熔断器熔丝爆断；短路点处有明显烧痕、绝缘碳化，严重的会使导线绝缘层烧焦甚至引起火灾。

造成短路的原因：（1）用电器具接线不好，以致接头碰在一起。

（2）灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。

（3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。

当发现短路打火或熔丝熔断时应先查出发生短路的原因，找出短路故障点，处理后更换保险丝，恢复送电。

3、过载过载:实际电量超过线路导线的额定容量。

故障现象为：护熔丝烧断、过载部分的装置温度剧升。

若保护装置未能及时起到保护作用，会引起严重电气事故。

引起过载故障的主要原因有：导线截面小，计的线路和实际应用的情况不配套或由于盲目过量用电引起。

照明电路的常见故障及维修方案一、照明电路的常见故障及原因：1．短路：短路故障表现为把熔丝熔断，短路点处有明显烧痕、绝缘碳化，而使整个照明电路断电，严重的会使导线绝缘层烧焦，甚至引起火灾。

造成短路的原因有：（1）施工问题，在架接线路时，没有按照规范要求施工，线路中的导线没有压紧涂锡，产生毛刺或导线接头碰在一起，增加电阻。

（2）灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。

（3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。

（4）用电器具接线不好，以致接头碰在一起。

（5）自然因素，线路在经过长时间风吹日晒后，绝缘外皮老化脱落，使内部导线接触形成短路，或在风雨天气中，有雨水进入开关，发生联电形成短路；（6）人为因素，在使用临时线路时，没有注意采取保护措施，在作业过程中误碰导致线路短路。

(7)电气设备的工作环境有大量导电粉尘，如淀粉厂，在这种环境中，如果不注意采取防尘措施，当导电粉尘在线路上积累较多时，就会引发短路。

短电故障的检查：当发现短路打火或熔丝熔断时，会出电火花的现象，并引起短路保护动作，应先检查故障点。

尽量排除故障后再开闸通电。

2．断路：火线、零线均可能出现断线。

发生断路故障后，负荷将不能正常工作。

造成断路的常见原因有：（1）负荷过大使熔丝烧断。

（2）开关触点松动、接触不良。

（3）导线接头处压接不实、接触电阻过大造成局部发热并引起连接处氧化，特别是铜铝导线相接时无过渡接头引起接头处严重腐蚀。

（4）因施工质量低劣或导线质量欠佳在转角处折断线芯。

若某一电路中电灯都不能正常工作，说明干线回路有断路故障。

断电故障的检查：查找断路故障时可用试电笔、万用表等进行测试，分段查找与重点部位检查相结合。

对较长线路可采用对分法查找断路点。

如果几盏电灯都不亮，说明只是局部导线发生断路，这时只需查找这几盏灯的共用的导线即可。

个别灯不亮，应重点检查这只灯的灯泡、灯头、灯座开关等，若没问题，再检查与该灯连接的电路。

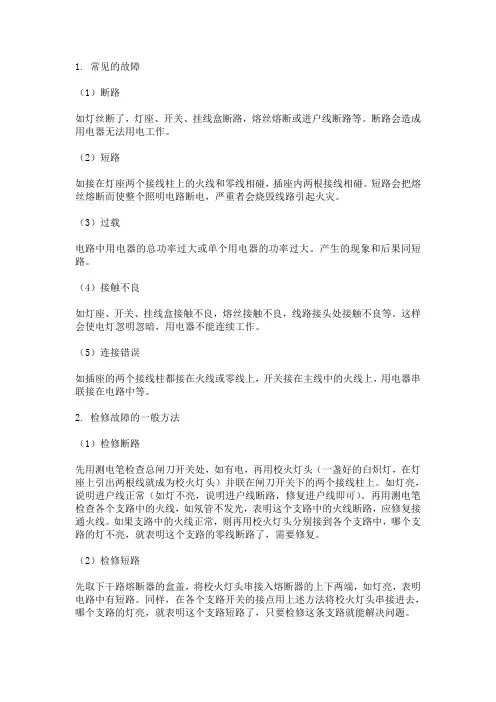

1. 常见的故障（1）断路如灯丝断了，灯座、开关、挂线盒断路，熔丝熔断或进户线断路等。

断路会造成用电器无法用电工作。

（2）短路如接在灯座两个接线柱上的火线和零线相碰，插座内两根接线相碰。

短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。

（3）过载电路中用电器的总功率过大或单个用电器的功率过大。

产生的现象和后果同短路。

（4）接触不良如灯座、开关、挂线盒接触不良，熔丝接触不良，线路接头处接触不良等。

这样会使电灯忽明忽暗，用电器不能连续工作。

（5）连接错误如插座的两个接线柱都接在火线或零线上，开关接在主线中的火线上，用电器串联接在电路中等。

2. 检修故障的一般方法（1）检修断路先用测电笔检查总闸刀开关处，如有电，再用校火灯头（一盏好的白炽灯，在灯座上引出两根线就成为校火灯头）并联在闸刀开关下的两个接线柱上。

如灯亮，说明进户线正常（如灯不亮，说明进户线断路，修复进户线即可）。

再用测电笔检查各个支路中的火线，如氖管不发光，表明这个支路中的火线断路，应修复接通火线。

如果支路中的火线正常，则再用校火灯头分别接到各个支路中，哪个支路的灯不亮，就表明这个支路的零线断路了，需要修复。

（2）检修短路先取下干路熔断器的盒盖，将校火灯头串接入熔断器的上下两端，如灯亮，表明电路中有短路。

同样，在各个支路开关的接点用上述方法将校火灯头串接进去，哪个支路的灯亮，就表明这个支路短路了，只要检修这条支路就能解决问题。

例1. 有一幢楼房，突然发生停电事故，经检查，保险丝已熔断，已排除用电器过多这一原因，那么有经验的电工师傅检修时，他最先考虑并重点检查的是下列哪个部件？（）A. 灯泡B. 开关C. 插座D. 导线分析：若用电器不过载，则电路中只有短路使电流过大。

而灯泡与导线短路的可能性不大，且开关不会引起电路短路，所以只有插座短路的可能性最大。

故选（C）。

例2. 物理小组的同学们练习安装照明电路，接通电源之前，老师将火线上的保险丝取下，把一个额定电压为220V的灯泡作为检验灯泡连接在原来安装保险丝的位置，同时要求同学们将电路中所有开关都断开，用这种方法可以检查电路中是否有短路。

照明系统故障的排查与维修方法在家里，写字楼，商场等公共场所中，照明系统扮演着至关重要的角色。

当照明系统出现故障时，它会影响人们的视觉体验和安全。

此时，这些故障需要及时发现和处理。

本文将介绍一些照明系统故障的排查与维修方法，以帮助你在正常的使用中更好地处理这些问题。

1. 灯泡熔断灯泡熔断是照明系统中最常见的故障之一。

经过长时间的使用，灯泡可能因灯丝烧坏而导致灯泡熔断。

遇到这种情况，您可以将灯泡取出，查看是否有明显的灯丝断裂现象。

如果有，您应该更换灯泡。

此外，如果同一位置的灯泡经常熔断，则应检查功率是否过高。

2. 电路故障电路故障是由于电线接触不良或电路板故障等原因引起的。

一些常见的电路故障包括闪烁，断电和反复熄灭等。

对于这些问题，您可以仔细检查电线接头是否松动或电路板是否破损。

如果有，请用绝缘胶带进行维修，并确保接触牢固。

3. 照明系统中的导线老化导线的老化是由于长期使用和电压波动等原因导致的。

这种老化可以在使用电流过大的灯具时极易发生。

一些常见问题包括灯暴闪烁，照明效果不佳以及灯泡熔断。

解决此类问题的最好方法是更换老化的导线。

4. 光源清洁问题长时间使用会导致光源变脏，降低亮度和照明效果。

使用清洁剂和纸巾来擦拭灯罩表面，可以减轻这些表面的脏污和灰尘。

另外要清晰的知道使用何种清洁剂以免残留导致其他问题。

5. 感应器故障在某些情况下，照明系统使用传感器来控制灯具的开启和关闭，例如走廊，厕所等公共场所。

如果传感器不起作用，则可能需要进行更换。

在更换前，您可能需要先查看是否有任何物品或障碍物遮挡传感器。

总体而言，在处理照明系统故障时，应首先确定故障原因，然后采取适当的维修方法。

如果您不确定如何处理某个问题，最好联系专业的维修人员。

只有这样，才能保证照明系统始终处于正常状态，为人们提供良好的照明效果，保障大家的安全。

室内照明线路的检修及故障排除方法简析摘要：室内照明线路的检修过程中，作为电力工程师应该掌握最基本最安全的检修技术。

除了要熟知室内照明电路安装的常规处理、结构以及电气原理之外，还要清楚安装和维修室内照明电路的相关工艺技术，以达到技术要求的标准，最终确保用户的用电安全。

本文从室内照明线路的安装工艺开始，对室内照明线路的检修以及故障排除进行了细致的分析，以期帮助中职学生快速准确的找到故障检修的适宜方法并快速排除，为日后的实际工作提供专业知识和安全保障。

关键词：室内照明线路；检修分析；故障排除自电能开始被人类广泛应用于照明开始，人类智慧就发展出了白炽灯、荧光灯、碘钨灯等诸多类别，大大提高了照明灯的种类、亮度以及使用寿命，同时，照明灯的显色性能也有了大幅的提高，也对线路构成的相关工艺提出更高的要求，但与此同时，室内线路的故障种类也随之增加。

一、室内照明线路的相关工艺照明线路灯的能量来源主要来源于低压照明配电箱，交流电一般Y/yn三相变压器供电，各个相线盒中性线间均为单相电源，负载分配过程中最好使收纳箱负载具有对称性，电源和照明灯两者用导线连接。

这里应该注意的工艺包括：1.导线的选择对照明线路而言，不同材料的导线电流密度选择值多为：铝导线为4.5A/mm2 铜导线为6A/mm2 。

其载流量的允许值非常重要，多以允许的电流密度为参考。

2.开关的选择开关对电流有绝对控制作用。

根据开关种类的不同，一般采用三种形式：一只单联开关控制一盏灯，在接线时，开关必须与火线相连，也就是开关断开后，灯的电流也立即消失；分设不同位置的两只双联开关控制一盏灯，多出现在楼梯或者走廊中，明显扩展了电路接通或者断开的控制范围，无论在楼上楼下或者走廊的两端都可以完成这样的操作；分设三处的两只双联开关和一只三联开关控制一盏灯的情况，也一般多见于楼梯走廊，对于36V以下的局部照明工艺要求，多会用降压变压器来进行供电。

安装过程中，必须确保变压器的一次侧、二次侧绕组都串联核实的熔丝，确保电源在及时切断时变压器不受损。

照明电路的一般故障及检修方法1。

零线断线造成的照明线路故障零线断线造成的电压不平衡现象常会造成在高电压的一相中正在使用的家电损坏，在零线断线负荷一侧的断口处将出现对地电压。

为防止零线断线造成的照明线路故障和家电的损坏,零线应选用与相线相同截面的导线,并应进行可靠的连接。

同时也可在进户线处和在线路的末端处实施重复接地。

零线万一断线，三相电源可通过重复接地装置与大地形成回路，避免酿成事故.对于零线断线故障的检查处理，要检查零线上是否接有刀开关、熔断器等元器件，如有，应全部拆除并将零线进行直接可靠连接。

检查零线的连接点有无断开、松动、接触不良，有无因大风或其他机械原因导致零线断线的情况。

2. 照明线路短路故障短路故障表现为:熔断器熔体熔断，并在短路处有明显烧痕、绝缘炭化,严重的会使导线绝缘层烧焦，甚至引起火灾。

出现短路故障的常见原因如下:1）安装不符合要求，多股导线未捻紧、涮锡,压接不紧，有毛刺。

2）相线、零线压接松动，距离过近，遇到某些外力，使其相碰造成相对零短路或相间短路。

3)恶劣天气,如大风，使绝缘支持物损坏，导线相互碰撞、摩擦，使导线绝缘损坏，出现短路；雨天，电气设备防水设施损坏，雨水进入电气设备造成短路.4）电气设备所处环境有大量导电尘埃,若防尘设施选用不当或损坏，导电尘埃落到电气设备中，造成短路故障。

5）人为因素，如土建施工时将导线、开关箱、配电盘等临时移动位置，处理不当，施工时误碰架空线或挖土时挖伤土中电缆等。

短路故障的查找一般是采用分支路、分段与重点部位检查相结合的方法,利用试灯法进行检查.3。

照明线路断路故障照明线路断路故障发生后，负荷将不能正常工作.线路断路的常见原因如下：1)负荷过大使熔丝烧断。

2)开关触点松动、接触不良。

3）导线接头处压接不实、接触电阻过大造成局部发热并引起连接处氧化，特别是铜铝导线相接时无过渡接头引起接头处严重腐蚀。

4）恶劣天气和人为因素等。

查找断路故障时可用试电笔、万用表等进行测试，分段查找与重点部位检查相结合.对较长线路可采用对分法查找断路点。

照明电路常见的故障分析与检修摘要：照明电路是由输电线将照明装置和相关元件（如开关）连接的电路。

照明电路应用范围十分广泛，在生产、生活中均有应用。

照明电路在使用过程中会出现故障，及时进行分析和检修，能够保证电路正常运转，发挥系统设计作用。

本文分析了常见照明电路故障原因，介绍了部分常用的电路检修方法。

希望提高照明电路故障检测效率，提高诊断准确性。

关键词：照明电路；常见故障；检修随着技术的发展，照明电路变得越来越先进。

维护人员必须充分了解电路原理，进而了解电路可能出现的各种故障。

这样才能提高维护人员检修能力，提高检修工作效率，总结检修经验，通过一系列正确措施降低故障频率。

1短路1.1故障原因接线不正确，火线和零线接触。

绝缘导线的绝缘层被烧坏，在破损位置碰线或接地。

用电设备的线路连接不良，电线接触，或未使用插头，将电线直接插进插座，引起混线短路。

用电设备的内部破损，电线与金属外壳接触。

灯头内部破损，金属片触电短路，房子失修、漏水，电线脱落、接地，灯座进水等。

1.2处理方法若熔丝接头已熔断，不能用金属丝或粗熔丝取代，应先找出短路点，排除短路故障后再送电。

若在同一条线路上，一旦有一盏灯在打开时出现短路，应对该线路进行检查，重点是灯头、电源插头和用电器的接线端，严禁将导线直接插进插座，导线接头要用绷带包裹，不能暴露在外。

更换灯座、开关和电线，并保证灯座和开关的干燥，防止雨水侵入。

2断路2.1故障原因如果某个电路的所有的电灯都不能工作，那就是干线回路有断路的问题。

用试电笔对灯头或开关桩进行试验时，如果氖泡亮，则表示为零线断开；如果氖管不亮，说明火线断路。

此时，应先检查总开关和总熔断器，看看有没有接触不良、导线松动、熔丝熔断等，若一切正常，由前一步一步地往后检查，找到断线处。

如果只有少数几个灯泡熄灭，那就是部分导线断路，只要找到这些灯泡的共用导线就行了。

个别灯泡不亮时，要特别注意灯泡、灯头、灯座开关等，如果没有问题，就重新检查与之相连的电路[1]。

照明电路常见故障及原因照明电路常见故障及原因有很多种，下面将针对一些常见故障进行详细介绍，并分析具体原因。

1. 灯泡不亮或亮度不稳定常见原因：a) 灯泡损坏：灯泡寿命有限，长时间使用或电压不稳定会导致灯泡烧坏。

b) 电路断开：可能是灯座接触不良或导线断开造成电路中断，导致灯泡无法正常发光。

c) 电路负载过大：如果一条电路连接了过多的灯泡，电流可能超过电路负载，导致灯泡亮度不稳定。

2. 灯泡频繁烧坏常见原因：a) 电压过高：如果供电电压超过了灯泡的额定电压，灯泡可能无法承受过高的电压而烧坏。

b) 电压波动：电压不稳定，如瞬时电压冲击或电压突变，也会导致灯泡烧坏。

c) 开关过载：频繁开关灯泡会导致电流突变，造成灯泡烧坏。

3. 照明电路发热常见原因：a) 电线过载：照明电路连接了太多的灯具或电器设备，导致电线过载从而产生大量热量。

b) 电线老化：长时间使用后，电线可能老化变硬，电线电阻增加，导致照明电路发热。

c) 电线接触不良：电线接触面不良导致接触电阻增加，电流经过时会产生较大的热量。

4. 照明电路跳闸常见原因：a) 电路负荷过大：电路连接了过多的电器设备，总功率超过电路额定负荷，导致照明电路跳闸。

b) 短路：当电线出现短路时，电流会突然增大，超过电路负荷能力，触发过载保护器跳闸。

c) 过电流保护器故障：过电流保护器可能存在故障，导致误触发跳闸。

5. 照明电路漏电常见原因：a) 线路绝缘破损：线路长时间使用后，绝缘层可能因老化、损坏或外力破坏而导致漏电。

b) 灯具绝缘破损：灯具内部的绝缘层破损，或者灯具连接处的绝缘件损坏可能导致漏电。

c) 接地不良：接地线路断开或接地导体损坏会导致照明电路漏电。

针对以上常见故障，我们可以通过一些方法进行排查和修复：1. 灯泡不亮或亮度不稳定的问题，可以首先检查灯泡是否损坏，如损坏，则更换新的灯泡；如果灯泡正常，则需要检查灯座连接是否良好，或者检查导线是否断开，修复连接问题。

照明电路常见故障的判断及检修作者：文绍明来源：《读写算》2018年第08期摘要中学生通过对电学知识的学习，了解或掌握了一些基本的电路知识，但要将所学知识应用到实际生活中去仍然有许多要深入学习的东西。

关键词照明电路；中学生；实际应用中图分类号：G632 文献标识码：A 文章编号：1002-7661（2018）08-0088-01一、短路故障之判断及检修我们知道照明电路中的所有用电器都是并联的，线路中的任意部位一旦出现短路故障，低压熔断器中的保险丝就会熔断，如果安装的是低压断路器（又称空气开关）就会自动切断供电线路，因为它具有过载、短路或欠压保护功能，从而保护了整个线路。

造成短路的原因多为接线错误，主要有以下几个方面。

（一）用电器具接线不当，以致导线或接头碰在一起。

（二）灯座或开关进水，螺丝口灯头内部松动或灯座顶芯歪斜，造成其内部短路。

恶劣天气如大风使导线互相摩擦损坏绝缘层造成短路。

（三）导线绝缘外皮损坏或老化损坏使得在零线和相线的绝缘处碰线。

（四）用电时不注意用电安全，私自乱接，如移动用电器具时不拔下插头致使插座内部或外部两线芯相碰。

（五）接线错误，相线和零线相接。

（六）用电器具内部损坏。

发生短路故障时，会出现打火现象，并引起短路保护装置动作（如熔丝熔断或低压断路器跳闸等）。

短路故障表现为：电流剧增，熔丝爆熔或低压断路器跳闸，电路被切断；短路点有明显烧痕，使绝缘炭化，若熔丝太粗，会使导线绝缘层烧焦，导线被烧断，甚至会引起火灾等事故。

短路故障现象比较常见，但是要确定短路故障发生的部位却是较复杂的，遇到短路故障时可采用试灯法和电阻法。

二、断路故障之判断及检修断路时，照明不亮，用电器具不能工作。

发生其故障的原因有以下五个方面：熔丝熔断；导线断线；线头松脱；开关损坏；人为原因或其他意外原因引起线路断路。

照明电路的断路故障可分为全部断路、局部断路和个别断路三种。

（一）整个线路灯不亮的检修此故障主要发生在干路上的配电和计量装置中及进户装置的范围内。

青岛城阳电工家庭电路中常见故障分析青岛城阳电工家庭电路中常见故障分析：
第一种：照明电路灯光闪烁
第二种：室内的灯泡不亮
第三种：家中没电
第四种：灯泡不亮，接触不良
第五种：灯泡发暗，亮度不够
第六种：室内线路断线
第七种：插座不能使用
照明电路灯光闪烁
照明电路灯光闪烁的故障，多是由接触不良引起：
①铜线铝线连接接线头氧化引起接头松动，引发接触不良，电源插座内的铜片松动变形，引起的接触不良。

照明电路的灯头接线端子连接松动，引起的接触不良，这时，如果是在用灯照明，可发生灯泡忽明忽暗现象。

②灯头里电线与接线端子没有连接好，也可以出现灯泡闪的问题
③灯泡的控制开关线路连接端子松动，接触不良，也可以出线灯泡闪的问题。

④灯光闪：低电压引起，当电压低与灯泡额定工作电压时，老式灯泡发暗，新型节能灯，亮度降低，灯光闪烁。

⑤灯泡灯光闪烁，灯泡已损坏，请更换新的灯泡。

⑥灯泡暗闪，开关关了，灯泡不发微光，有时闪烁，如果是卧室灯，影响休息，可能是开关控制的是零线，改控制火线就可以解决了。
