酸雾洗涤塔工作原理一、引言酸雾洗涤塔是一种常见的气体净化设备，广泛应用于化工、电力、冶金等行业中。
它主要用于去除废气中的酸性气体，净化废气，保护环境。
本文将从酸雾洗涤塔的工作原理角度进行介绍。
二、酸雾洗涤塔的结构酸雾洗涤塔通常由上部塔体、中部填料层和下部液体收集器组成。
废气从塔体底部进入，经过填料的层层过滤，最后经过喷淋装置喷洒的液体进行洗涤，然后由液体收集器收集并排出。
三、酸雾洗涤塔的工作原理1. 气液接触废气进入酸雾洗涤塔后，首先经过填料层，废气与填料表面的洗涤液进行接触，使废气中的酸性气体溶解于洗涤液中。
填料层的作用是增加气液接触面积，提高洗涤效果。
2. 洗涤液的喷淋洗涤液通过喷淋装置均匀地喷洒在填料上，形成薄膜状，使废气与洗涤液充分接触。
喷淋装置通常采用喷嘴或喷雾器，可以调节喷淋液量和喷淋强度，以满足不同的工况要求。
3. 酸性气体的溶解和反应废气中的酸性气体溶解在洗涤液中，发生化学反应。
洗涤液中的化学试剂可以与酸性气体发生中和反应，或形成可溶性盐类，从而将酸性气体彻底去除。
4. 液体收集和回收经过洗涤后的废气上升到塔顶，其中的液滴会被填料层截留下来，然后滴入液体收集器中。
液体收集器收集废气中的液滴，并将其排出。
排出的液体可以进行处理后回收使用，从而实现资源的循环利用。
四、酸雾洗涤塔的优势1. 高效净化酸雾洗涤塔具有较大的气液接触面积和较高的质量传递效率，可以高效地去除废气中的酸性气体，净化废气。
2. 环保节能酸雾洗涤塔采用循环使用的洗涤液，可以减少化学试剂的消耗，降低废液的排放，实现资源的节约和环境的保护。
3. 适应性强酸雾洗涤塔可以根据不同工况需求进行调整，包括喷淋液量、喷淋强度、填料种类等，适应不同酸性气体的处理。
五、酸雾洗涤塔的应用领域酸雾洗涤塔广泛应用于化工、电力、冶金、电镀、半导体等行业中，特别是在制酸、酸洗、酸蚀等工艺过程中产生的酸性废气的净化处理中。
六、总结酸雾洗涤塔通过气液接触、洗涤液喷淋、酸性气体溶解和液体收集回收等工艺步骤，实现了废气中酸性气体的净化。

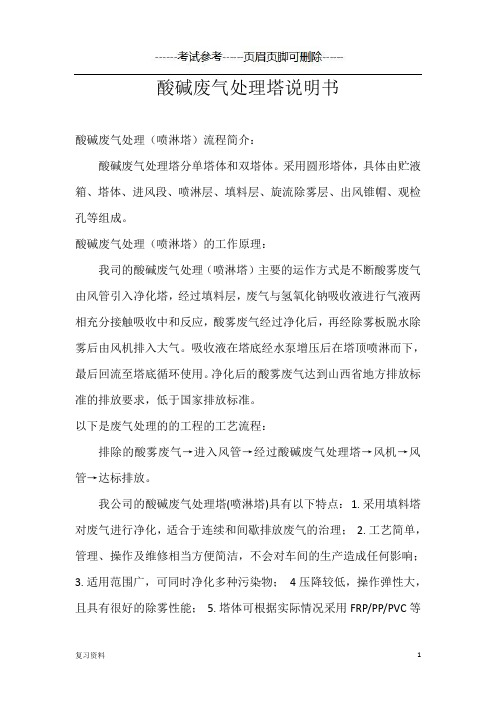

酸碱废气处理塔说明书酸碱废气处理（喷淋塔）流程简介：酸碱废气处理塔分单塔体和双塔体。
采用圆形塔体，具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。
酸碱废气处理（喷淋塔）的工作原理：我司的酸碱废气处理（喷淋塔）主要的运作方式是不断酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。
吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。
净化后的酸雾废气达到山西省地方排放标准的排放要求，低于国家排放标准。
以下是废气处理的的工程的工艺流程：排除的酸雾废气→进入风管→经过酸碱废气处理塔→风机→风管→达标排放。
我公司的酸碱废气处理塔(喷淋塔)具有以下特点：1. 采用填料塔对废气进行净化，适合于连续和间歇排放废气的治理；2. 工艺简单，管理、操作及维修相当方便简洁，不会对车间的生产造成任何影响；3. 适用范围广，可同时净化多种污染物；4压降较低，操作弹性大，且具有很好的除雾性能；5. 塔体可根据实际情况采用FRP/PP/PVC等材料制作； 6.填料采用高效、低阻的鲍尔环，可彻底地去除气体中的异味、有害物质等。
7. 我公司的废气处理塔采用五重废气吸附过滤净化系统，工业废气处理设计周密、层层净化过滤废气，效果较好，去除率可高达99％以上。
适用范围：广泛应用于化工、电子、冶金、电镀、纺织(化纤)、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。
如调味食品、制酸、酸洗、电镀、电解、蓄电池等。
8.我公司的废气处理塔气速高，处理能力大，塔的重量轻，汽液分布比较均匀，不易被固体及黏性物料堵塞。
特别是由于塔内湍动强烈，故质量及能量传递得以强化，因而能够较大地缩小塔径，降低塔高。
该塔处理风量较大，空塔气速1．5～6．0m/s，喷淋密度20～。

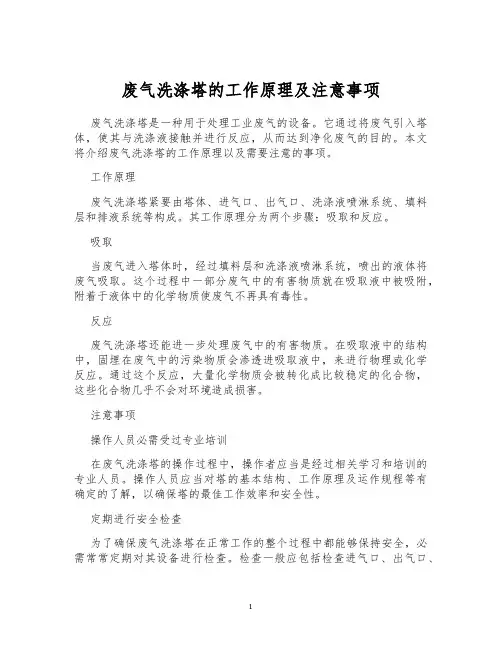

废气洗涤塔的工作原理及注意事项废气洗涤塔是一种用于处理工业废气的设备。
它通过将废气引入塔体，使其与洗涤液接触并进行反应，从而达到净化废气的目的。
本文将介绍废气洗涤塔的工作原理以及需要注意的事项。
工作原理废气洗涤塔紧要由塔体、进气口、出气口、洗涤液喷淋系统、填料层和排液系统等构成。
其工作原理分为两个步骤：吸取和反应。
吸取当废气进入塔体时，经过填料层和洗涤液喷淋系统，喷出的液体将废气吸取。
这个过程中一部分废气中的有害物质就在吸取液中被吸附，附着于液体中的化学物质使废气不再具有毒性。
反应废气洗涤塔还能进一步处理废气中的有害物质。
在吸取液中的结构中，固埋在废气中的污染物质会渗透进吸取液中，来进行物理或化学反应。
通过这个反应，大量化学物质会被转化成比较稳定的化合物，这些化合物几乎不会对环境造成损害。
注意事项操作人员必需受过专业培训在废气洗涤塔的操作过程中，操作者应当是经过相关学习和培训的专业人员。
操作人员应当对塔的基本结构、工作原理及运作规程等有确定的了解，以确保塔的最佳工作效率和安全性。
定期进行安全检查为了确保废气洗涤塔在正常工作的整个过程中都能够保持安全，必需常常定期对其设备进行检查。
检查一般应包括检查进气口、出气口、洗涤液喷淋系统、填料层和排液系统等各个方面的功能，以保证设备的良好状态和正常的运行。
坚持正确的维护对于使用废气洗涤塔进行催化处理废气的企业来说，正确的维护是更长远的紧要方面。
在维护中，首先应当做到对废气洗涤塔进行适当的保养，对有问题的部件适时更换或修理，以保证设备的正常使用。
同时，为了使废气洗涤塔更加优化的运作，操作者应当在使用前和使用后相应地进行清洗和维护，以防止设备的老化或者对塔的寿命有所危害。
总之，废气洗涤塔是一种特别“高科技”的装置，它充分利用化学及物理反应的学问，为我们制造了一个更加宜居的环境。
作为厂家或者操作者而言，正确地进行使用和维护废气洗涤塔是特别紧要的。
酸碱废气洗涤塔操作说明(总2页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--酸碱废气洗涤塔操作规程一、运作巡查A、每次巡回检查水泵、阀门有无漏水情况及风机运转是否正常等。
B、设备保养记录是否填写。
C、电控指示灯、报警器是否正常。
D、加药系统能否正常工作。
E、发现异常现象，立即停止设备运转，并及时维修，做好记录和交接班说明。
二、操作说明A、开启设备电源，风机至开关切换至自动，待风机运转平稳后，开启循环水泵切换至自动。
B、循环水加药系统：加药（观察电控pH计值控制在8左右，小于自动开启碱性加药机到达设定9左右自动停加药泵）三、注意事项碱性调节剂：片碱缓慢撒入药桶，稀释至5%浓度。
A、检查设备（1）熟悉系统及设备组成及其功能，检查电源及清水供应是否正常。
（2）检查风管上阀门是否在打开位置。
（3）检查洗涤塔内部是否有垃圾或者其他污染物，并加以清除。
（4）检查预定运转之循环泵进出口是否开启。
（5）检查废液排放阀是否通畅及是否处于关闭状态。
注意：如果水泵无水空转将造成水泵损坏。
B、洗涤塔系统启动运转步骤：（1）开启供水阀门，注入清水，并关闭泄水阀，让清水溢流口溢出2-3分钟后，再开启泄水阀，排出原注入之清水，并清洁洗涤塔内部水池。
（2）开放供水阀，注入清水，并关闭泄水阀，注入清水，水位加至连通口以上150-200mm设备标识高度。
（3）开启风机电源。
使风机在正常情况下运转。
（4）开启循环泵。
C、洗涤塔系统启动运转后检视事项：（1）定期检视风机是否运转。
（2）定期检视循环泵是否正常运转及是否漏水。
（3）定期检视洗涤塔上方喷嘴喷淋效果（上方透明窗口可检查）（4）每天检测洗涤液pH值，检查是否在设定pH值范围内。
D、洗涤塔停机后再启动检查注意事项：（1）检查为何停机原因，排除停机原因，并改进。
（2）参考洗涤塔系统启动运转前检查事项，并按步骤逐项检查。
E、洗涤塔保养事项：（1）洗涤塔内喷嘴，每三个月至少清理一次。
酸碱废气洗涤塔操作说明一、洗涤塔的结构及原理1.结构酸碱废气洗涤塔由进气口、喷淋层、填料层、分布板、集液器、出口、排放管等组成。
进气口将废气引入塔内，喷淋层通过喷淋装置将酸碱溶液均匀喷洒在填料层上，填料层起到增大接触面积的作用，分布板将液体均匀分布到填料层上，集液器收集下滴液体，出口排放净化后的废气。
2.原理酸碱废气洗涤塔的原理主要有吸收和中和两个过程。
当废气通过喷淋层与酸碱溶液接触时，溶液中的酸碱分子与废气中的有害气体发生化学反应，有害气体被吸收到溶液中。
吸收过程中，溶液中的酸碱浓度逐渐增加，从而提高对有害气体的吸收效果。
同时，喷淋过程中溶液与废气之间的接触面积也得到了增大，加快了吸收速度。
当废气通过填料层时，填料表面的大面积液膜与废气充分接触，进一步增加了废气中有害气体被吸收的机会。
在吸收过程中，酸碱与有害气体发生化学反应，有害气体被中和成无害物质。
二、洗涤塔的操作步骤1.开启设备检查洗涤塔及其连接管道是否完好，检查泵、风机等设备是否正常工作，确保安全可靠。
开启泵和风机，使其开始工作。
2.溶液配置根据废气中的有害物质种类和浓度，选择适当的酸碱溶液进行配置。
根据实际情况，比例稀释酸碱液，使其达到合适的浓度。
配置好的溶液倒入洗涤塔的集液器中。
3.调节进气量根据废气产生量和处理要求，调节进气量，控制废气进入洗涤塔的流量。
一般情况下，较高的进气量可以增加废气与溶液的接触面积，加快吸收速度。
但过高的进气量可能导致溶液喷洒不均匀，影响吸收效果。
4.调节喷淋层和填料层根据需要，调节洗涤塔中的喷淋层和填料层。
喷淋层的喷洒均匀性对吸收效果影响较大，应确保喷洒液体均匀覆盖整个填料层。
填料层的松紧程度也可以根据需要进行调整，较松的填料层可增加与废气接触的液膜，提高吸收效果。
5.监测和调节pH值监测洗涤塔中的溶液pH值，确保其在合适的范围内。
根据pH值的变化情况，适时添加酸碱溶液，保持pH值稳定。
6.收集和处理液体洗涤塔中下滴的液体通过集液器收集，并通过排放管进行处理。
碱洗塔又叫酸碱洗涤塔，全名酸碱废气中和处理塔，是净化塔的一种。
碱洗塔分上中下三段，中下二段为碱洗段，上段为水洗段。
中段为浓碱液，下段碱液为中段流下的稀碱液，并由稀碱循环泵使之循环，新碱液用碱液补给泵连续送入中段。
酸碱洗涤塔的工作原理是根据酸碱中和一般处理比较容易溶于水的化学物质.，采用氢氧化钠等吸收中和液来净化酸雾废气。
酸碱废气由风管引出后，进入废气中和处理塔，向上流动至滤料层，与喷嘴喷出的中和液接触反应。
吸收后的废气继续向上流动至第二滤料层，与第二级喷嘴喷出的中和液接触，再次发生中和反应，然后通过旋流板，由风帽和排风管或风机排出，进行净化处理。
塔内添加一定的填料，这样可以使得废气和洗涤液充分接触，从塔上流下来的洗涤液再通过水泵提升至塔顶，不断循环使用，待循环洗涤液达到一定浓度后再排向污水处理站。
设计应注意的事项：
碱洗塔及洗涤净化处理系统在设计上应充分考虑空塔速度、喷淋密度、塔壁效应、系统压降等问题，根据洗涤要求和物料的多少、操作压力、塔结构、操作弹性以及物料性质来确定工艺尺寸。
1.工艺简单，在操作及维修上相当方便简洁，易如管理，不会对车间的生产造成任何影响；
2.压降较低，操作弹性大，且具有非常好的除雾净化性能；
3.采用优质品牌复合材料制作，质量保证；
4.采用多重废气吸收过滤净化系统，工业废气处理设计周密、层层净化过滤废气，效果较好，去除率建议达98％以上。

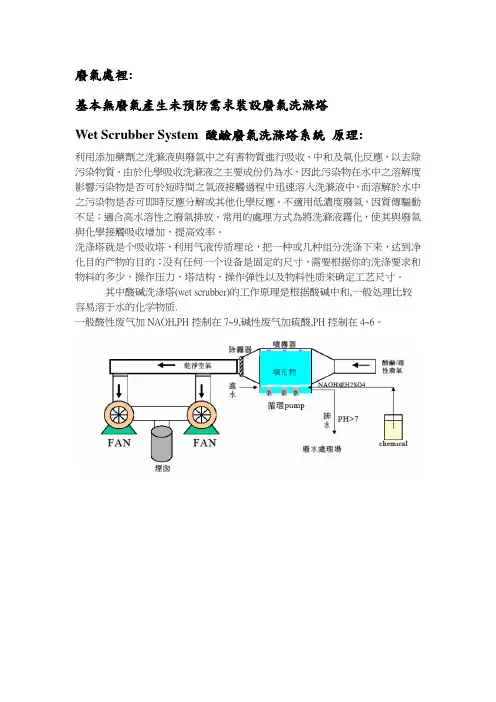

廢氣處裡:
基本無廢氣產生未預防需求裝設廢氣洗滌塔
Wet Scrubber System 酸鹼廢氣洗滌塔系統原理:
利用添加藥劑之洗滌液與廢氣中之有害物質進行吸收、中和及氧化反應，以去除污染物質。
由於化學吸收洗滌液之主要成份仍為水，因此污染物在水中之溶解度影響污染物是否可於短時間之氣液接觸過程中迅速溶入洗滌液中，而溶解於水中之污染物是否可即時反應分解或其他化學反應。
不適用低濃度廢氣，因質傳驅動不足；適合高水溶性之廢氣排放。
常用的處理方式為將洗滌液霧化，使其與廢氣與化學接觸吸收增加，提高效率。
洗涤塔就是个吸收塔，利用气液传质理论，把一种或几种组分洗涤下来，达到净化目的产物的目的；没有任何一个设备是固定的尺寸，需要根据你的洗涤要求和物料的多少，操作压力，塔结构，操作弹性以及物料性质来确定工艺尺寸。
其中酸碱洗涤塔(wet scrubber)的工作原理是根据酸碱中和,一般处理比较容易溶于水的化学物质.
一般酸性废气加NAOH,PH控制在7~9,碱性废气加硫酸,PH控制在4~6。
