pkpm结构软件应用与设计实例
一、应用
PKPM结构软件主要用于建筑、地下结构、大型工业厂房、大跨度钢结构、建筑结构的抗震设计、石油化工及重型机械厂房抗震设计等领域。
PKPM结构软件还可进行可视化分析、非线性分析、风振分析、地震动分析等计算，具有较强的扩展性和灵活性。
二、设计实例
1、层间位移分析
在一座高层建筑的结构分析过程中，需要进行层间位移分析。
首先，用户需要输入结
构参数和边界条件，然后进行分析。
分析结果显示，该建筑结构在地震作用下的层间位移
满足设计要求，具有较好的稳定性和抗震性能。
2、桥梁抗震设计
PKPM结构软件可用于桥梁结构的抗震设计。
用户需要输入桥梁结构的参数和地震作用参数，然后进行分析。
分析结果显示，该桥梁结构在地震作用下具有较好的稳定性和抗震
性能。
此外，软件还可按照规范要求进行桥梁结构的疲劳寿命分析，更加全面地评估桥梁
结构的抗震性能。
3、基础承载力计算
PKPM结构软件也可用于建筑基础的承载力计算。
用户需要输入建筑基础的几何尺寸参数和土壤参数，然后进行分析。
分析结果显示，该建筑基础具有足够的承载力，满足设计
要求。
此外，软件还可对基础和土壤的非线性特性进行分析，更加准确地评估基础的承载
能力。
4、大型机械厂房抗震设计
总之，PKPM结构软件具有广泛的应用领域和丰富的设计实例。
在工程结构设计过程中，设计师可以使用PKPM结构软件对工程结构进行全面、准确的分析和评估，从而确保工程结构在设计、建造和使用过程中的安全和稳定。
编号：本科毕业设计市龙源防水材料加工车间施工图院系：建筑工程学院姓名：学号：1137120218专业：土木工程年级：2011级指导教师：职称：教授完成日期：2015.5.1中文摘要本工程为某轻型钢结构门式刚架设计。
根据毕业设计任务书的要求，分建筑与结构两部分进行设计。
建筑部分，通过查阅《钢结构设计规范GB50017-2003》、《简明钢结构设计手册》、《建筑抗震设计规范GB 50011--2001》等相关资料，将门式刚架厂房设计为15跨，总的建筑面积为1246.9m2。
该单层门式刚架结构是以轻型焊接H型钢（变截面）作为主要承重骨架，用冷弯薄壁型钢（C型）做檩条、墙梁；以压型钢板做屋面、墙面。
结构部分，根据已形成的建筑图及其相关要求，查阅《建筑结构荷载规范GB50009-2001》、《冷弯薄壁型钢结构技术规范GB50018-2002》、《钢结构连接节点设计手册》、《房屋建筑钢结构设计》等相关规范和一定量的实际工程设计图，对每榀刚架的最不利荷载进行计算，利用PKPM软件完成刚架的合理截面计算，然后通过设计规范的相关要求，对刚架梁、柱、支撑、檩条、系杆、隅撑等构件进行稳定性计算，结合天正2014及AUTOCAD2007分别绘制出设计图。
最后，整理计算书并出图。
关键词轻型钢结构门式刚架建筑结构规范设计图AbstractThis project is a light steel portal frame design. Under the graduation requirements of the task book, divided into two parts building and structure design。
Building part, by access to the 《Steel Structure Design Specification GB50017-2003》、《Concise Steel Structure Design Manua》、《code for seismic design of buildings》and other relevant information, the gabled designed to 13 across each cross-a 30m, total construction area for 1246.9m2. The single-storey gabled structure is to light welding h-shaped steel (uniform) as the main load bearing frame, with cold-formed steel (type c) do Purlin beams and walls; to steel do roofing, wall; a 80mm glass wool as an insulation material and appropriate settings supported a light house in architecture.Structural elements, according to the established building plans and related requirements, consult the《Building Structure Load Code GB50009-2001》、《cold-formed steel structures specification GB50018-2002》、《steel structure connection node design manual》、《the housing construction steel structure design》and other related specifications and a certain amount of actual engineering design, each truss pin of the most unfavorable load calculations, use PKPM software complete the rigid frame of reasonable section, and then through the design specifications of requirements on the rigid frame beams and columns, such as support, purlins, component for stability with Tianzheng2014 and AUTOCAD2007respectively out design. Finally, a finishing account book and plot.Key Words:Lightweight gabledBuildingStructureSpecificationDesign Sketch目录一、工程概况 (6)(一)气象条件 (6)(二)活荷载 (6)(三)建筑用材 (6)二、荷载取值 (6)(四)恒载（沿水平投影面的标准值） (6)(五)活荷载（标准值） (6)(六)积灰荷载（标准值） (7)(七)风荷载（标准值） (7)(八)施工及检修荷载 (7)三、荷载组合 (7)(九)荷载计算 (7)(十)荷载组合（设计值） (9)内力计算 (10)(十一)设计总信息 (10)(十二)标准截面特性 (11)(十三)恒荷载标准值作用计算结果 (12)(十四)柱内力 (12)(十五)梁内力 (12)(十六)荷载计算 (13)(十七)风荷载计算 (13)(十八)吊车荷载计算 (15)(十九)地震计算 (18)1.左震动标准值作用计算结果 (18)2.右震动标准值作用计算结果 (20)荷载效应组合计算 (23)(二十)荷载效应组合及强度、稳定、配筋计算 (23)3.钢柱 1 (23)4.钢柱 2 (29)5.钢柱 3 (36)6.钢柱 4 (42)7.钢梁 1 、4 (49)8.钢梁 2 、3 (52)五、内力包络图 (57)六、截面计算 (66)(一)选择截面 (66)（二）截面信息 (66)(二)梁构件设计 (68)七、节点设计 (70)(三)1边柱与斜梁连接高强螺栓强度验算 (70)(四)2斜梁与斜梁拼接节点 (71)(五)3屋脊梁梁拼接节点 (71)(六)4钢柱柱脚设计 (72)八、檩条设计与计算 (74)(七)1设计资料 (74)(八)2荷载情况 (74)(九)3内力计算 (74)(十)4截面特性 (75)(十一)5有效截面计算 (75)(十二)6强度计算 (75)(十三)7挠度计算 (76)九、墙梁设计与计算 (76)(十四)1设计资料 (76)(十五)2荷载情况 (77)(十六)3内力计算 (77)(十七)4截面选择及截面几何特性 (77)(十八)5强度计算 (77)(十九)6挠度计算 (77)十、隅撑设计与计算 (78)十一、支撑设计与计算 (78)十二、吊车梁计算 (79)(二十)简支焊接工字型钢吊车梁设计计算 (79)9.（一）设计信息 (79)10.（二）计算结果 (80)11.设计满足 (83)十三、基础计算 (84)(二十一)基础计算数据 (84)(二十二)基础反力 (84)(二十三)柱下基础设计信息 (89)(二十四)基础各截面验算结果 (89)十四、抗风柱设计计算 (90)(二十五)设计信息 (90)(二十六)设计依据 (90)(二十七)抗风柱设计 (90)12.1、截面特性计算 (90)13.2、风载计算 (91)14.3、柱上各断面内力计算结果 (91)15.4、抗风柱强度验算结果 (92)16.5、抗风柱平面内稳定验算结果 (92)17.6、抗风柱平面外稳定验算结果 (92)18.7、局部稳定验算 (93)19.8、挠度验算 (93)十五、致谢语 (93)一、工程概况漯河市龙源防水材料加工车间轻型门式刚架厂房。
一、结构模型概况
1.楼层信息
(一)楼层表
2.材料信息
(一)材料表
(二)配筋信息
(1) 梁、柱、支撑
(2) 剪力墙
3.风荷载信息
基本风压：0.55(kN/m2)
地面粗糙度：D
风压高度变化修正系数η：1.00
风荷载计算用阻尼比：0.02 4.工况和组合
（一）工况表
（二）组合表
二、分析结果
1.地震作用下的基底总反力
2.结构周期及振型方向
3.各地震方向参与振型的有效质量系数
4.竖向构件的倾覆力矩及百分比
(1) X向规定水平力
(2) Y向规定水平力
5.竖向构件地震剪力及百分比
6.规定水平作用下的位移比验算
(1) X向规定水平力
(2) Y向规定水平力
7.地震作用下的楼层位移和位移角验算
(1) 单向地震力作用
结构的最大层间位移为1/1707(塔1的第2F层)
7.弹塑性层间位移角
8.抗倾覆验算
【结论】整体抗倾覆能力足够，零应力区面积满足规范要求。
9.整体稳定刚重比验算
该结构ΣN/ΣH/250 > 0.1,应考虑重力二阶效应
塔1刚重比验算
【结论】该结构刚重比Di*Hi/Gi ≥ 5,能够通过高钢规(6.1.7)的整体稳定验算
三、时程分析包络结果
1.结构底部地震剪力包络结果
2.楼层剪力包络结果
3.楼层位移角包络结果
4.楼层位移包络结果
5.层间位移包络结果。
某车间计算实例房屋概况：南北朝向，为一幢单层双跨排架结构建筑物，建筑面积约1460.00m2，建造于2008年。
共计8间，开间除两端为5.40m外其余均为6.00m，跨度为16.00+16.00m。
上部结构由砼柱、钢梁承重，屋盖采用C型钢檩条（175×70×25×2.5@1450mm），彩钢瓦屋面，砖砌围护墙。
3～4轴、8～9轴屋面各设6道水平支撑，水平支撑间设刚性杆；A、B、C轴柱顶钢梁间各设1道刚性水平通长系杆；檩条与钢梁间隔根设隅撑，檩条间设置直拉条/斜拉条；B～C轴设有一台5.0吨吊车。
排架立面示意图结构平面图结构验算：一、新建工程→钢结构→门式刚架→门式钢架二维设计（或新建工程→钢结构→框排架→pk交互输入与优化计算）二、网络生成→快速建模→门式刚架三、柱、梁布置1、截面定义→增加→选取截面类型→输入截面参数注：1、对于钢构件则需要区分轴压对Y截面分类（具体参考钢结构设计规范表5.1.2-1）；四、计算长度（平面外、平面内）注：1、平面内计算长度系统默认；2、平面外计算长度（柱：取柱间支撑的高度。
梁：取水平支撑或隅撑的间距）。
五、铰接构件注：1、对于节点处由螺栓连接＜6颗螺栓时设铰接点；2、对于钢/砼构件连接处设铰接点。
六、恒载输入→梁间恒载注：1、梁间恒载需将屋面恒荷载换算成梁间线荷载；2、计算公式：屋面恒载*（梁左侧开间的一半+梁右侧开间的一半）。
七、活载输入→梁间活载注：1、梁间恒载需将屋面恒荷载换算成梁间线荷载；2、计算公式同梁间恒载；3、屋面荷载取值：不上人屋面取0.5（荷载规范）；若水平投影面积大于60m2则屋面活荷载可取不小于0.3（门规）；以上荷载取值与屋面雪荷载取值相比取大值。
八、左、右风输入→自动布置注：1、砼排架柱、轻钢屋面结构可参照（门规）；2、地面粗糙度、风压参考（荷载规范）。
九、吊车荷载注：1、在吊车数据库选取吊车类型、跨度、吨位相同或相近的吊车数据。
PKPM钢结构计算实例PKPM是一种常用的钢结构计算软件，广泛应用于房屋建筑、工业厂房、桥梁和高层建筑等领域。
下面将通过一个实际的钢结构计算实例来介绍PKPM的使用。
假设我们需要设计一个用于工业厂房建筑的钢结构。
首先，我们需要给出建筑的设计参数，包括建筑的类型、使用情况、结构形式和尺寸等。
在PKPM软件中，我们可以选择“新建工程”来创建一个新的项目。
然后，在“模型”选项卡中，我们可以输入建筑的基本参数，例如建筑类型为工业厂房，使用要求为普通状况，结构形式为框架结构。
接下来，我们需要输入建筑的尺寸参数。
在PKPM软件中，可以使用“节点”和“荷载”选项卡来输入节点和荷载信息。
首先，在“节点”选项卡中，我们可以输入建筑的节点坐标和节点类型。
可以通过手动输入或导入自动绘图软件生成的节点坐标文件来完成节点的输入。
然后，在“荷载”选项卡中，我们可以输入建筑的荷载参数。
可以输入自重荷载、活荷载、风荷载和温度荷载等参数。
需要注意的是，建筑的荷载参数需要根据工程实际情况进行合理估计。
PKPM软件提供了自动计算荷载的功能，可以根据建筑尺寸和使用要求自动计算出荷载参数。
完成节点和荷载信息的输入后，我们就可以开始进行结构的分析和计算。
在PKPM软件中，我们可以选择“分析”选项卡，然后选择“线性分析”或“非线性分析”来进行结构的分析计算。
线性分析适用于小荷载和较简单的结构，而非线性分析适用于大荷载和复杂的结构。
在分析计算过程中，PKPM软件会根据输入的节点和荷载信息自动生成结构的刚度矩阵和荷载矩阵，并进行相应的求解和计算。
分析完成后，我们可以查看和分析计算结果。
PKPM软件提供了丰富的结果展示功能，可以生成结构的受力图、变形图和应力图等，帮助工程师直观地了解和评估结构的受力性能。
最后，根据结果分析和评估，我们可以对结构进行优化设计。
在PKPM软件中，我们可以通过修改节点坐标、荷载参数或材料参数等来进行设计优化。
并且，PKPM软件提供了多种设计规范和标准的支持，可以根据工程要求选择不同的设计规范进行设计。
PKPM结构设计软件入门与应用实例—钢结构目录第一章门式刚架1.1设计条件（工程实例） (4)1.2平面建模 (9)1.3计算分析 (34)1.4设计成果判断 (35)1.5施工图绘制 (49)1.6维护结构设计 (57)1.7吊车梁设计 (68)1.8支撑设计 (78)1.9三维建模与刚架二维设计 (86)第一章门式刚架门式刚架是目前应用较多的一种结构形式，PKPM系列软件的STS模块能很好的完成该结构的分析与设计。
下面就以一个具体实例，简单介绍PKPM软件在实际应用中的操作流程和对计算结果的判断方法。
1.1设计条件（工程实例）某厂房位于北京郊区，该厂房长91.5m，宽54.5m，檐口高度8.1m，女儿墙高0.6m。
屋面为双坡屋面，坡度1：15，室内外高差为0.3米。
厂房为三连跨，单跨跨度18米，每跨有2台吊车，柱距7米。
厂房端部有夹层。
本工程建筑图具体见图1.1-1、图1.1-2、图1.1-3、图1.1-4、图1.1-5和图1.1-6。
本厂房耐火等级二级，生产类别为戊类。
结构类型：门式刚架屋面材料：采用压型钢板轻钢屋面墙面材料：±0.000到1.200m采用页岩砖，1.2m以上采用压型钢板。
主体结构钢材：采用Q345-B，焊接材料采用E50系列。
维护结构钢材：采用Q235冷弯薄壁型钢。
结构的重要性：二类建筑物设计使用年限：50年本地设防烈度：8度，场地土类别II类基本风压：0.45kN/m2基本雪压：0.40 kN/m2不上人屋面活荷载：0.5 kN/m2夹层部分活荷载：2.0 kN/m2楼梯间活荷载：3.5 kN/m2本工程的刚架布置图见图1.1-7，支撑布置图见图1.1-8。
图1-2 A~K立面图图1-3 K~A立面图图1-4 1-1剖面图图1.1-7 刚架布置图图1.1-8 支撑布置图1.2平面建模L编者按：门式刚架的结构分析在设计中多以平面分析为主，相应的软件模型也为平面建模为主。
PKPM 设计参数PKPM 设计参数楼层组装—设计参数a.总信息1．结构体系（框架，框剪，框筒，筒中筒，剪力墙，断肢剪力墙，复杂高层，砌体，底框）。
2．结构主材（钢筋混凝土，砌体，钢和混凝土）。
3．结构重要性系数（《高层混凝土结构技术规程》4.7.1 ，混凝土规范3.2.3）。
4．底框层数，地下室层数按实际选用。
5．梁柱钢筋的混凝土保护层厚度（《混凝土结构设计规范》表3.4.1及表9.2.1）。
6．与基础相连的最大楼层号，按实际情况，如没有什么特殊情况，取1。
7．框架梁端负弯矩调幅系数一般取（0.85—0.9）《高层混凝土结构技术规程》5.2.3条文中有说明。
b.材料信息1．混凝土容重取 26-27，全剪力墙取27，取25时需输入粉刷层荷载。
2．钢材容重取 78。
3．梁柱主筋类别，按设计需要选取。
优先采用三级钢，可以节约钢材。
SATWE设计参数a.总信息1．水平力与整体坐标夹角（度），通常采用默认值。
(逆时针方向为正,当需进行多方向侧向力核算时,可改变次参数)2．混凝土容重取 26-27，钢材容重取 78。
3．裙房层数，转换层所在层号，地下室层数，均按实际取用。
(如果有转换层必须指定其层号)。
4．墙元细分最大控制长度，这是在墙元细分时需要的一个参数，对于尺寸较大的剪力墙，在作墙元细分形成一定的小壳元时，为确保分析精度，要求小壳元的边长不得大于给定限值Dmax,程序限定1.0≤Dmax≤5.0 ,隐含值为Dmax=2.0 , Dmax对分析精度略有影响,但不敏感,对于一般工程,可取Dmax=2.0 ,对于框支剪力墙结构, Dmax可取略小些, 例如Dmax=1.5或1.0 。
5．对所有楼板强制采用刚性楼板假定（在计算结构位移比时选用此项，除了位移比计算，其他的结构分析、设计不应选择此项）。
6．墙元侧向节点信息：这是墙元刚度矩阵凝聚计算的一个控制参数，若选“出口”，则只把墙元因细分而在其内部增加的节点凝聚掉，四边上的节点均作为出口节点，墙元的边形协调性好，分析结果符合剪力墙的实际，但计算量大。
最全PKPM钢结构计算PKPM做钢结构的经验集萃1、优化设计并非是把别人的设计拿过来，按照原设计思路死扣用钢量（俗称“蚊子腿上剔精肉”），因为这样通常大幅度降低了原设计的安全度，“荷载优化”是选取适当的荷载，应当兼顾业主对结构小幅改动的可能性，比如吊挂灯具、功能分区重新布局。
把恒载取得很小，用钢量没有减小太多，功能限制则限制太死。
优化首先考虑变化方案，简化结构传力模式和传力途径，做到大处节省，具体到杆件节点则要放宽。
如果原结构各部件安全储备相差严重时，可以选择一个合适的安全储备标准来调整各构件型号，该加大的加大，该减小的减小。
结构安全是整体安全，个别杆件强大没啥用。
2、《建筑工程施工质量验收统一标准》（GB50300-2001）5.0.6条：检测单位鉴定达不到要求时，经原设计单位核算认为满足安全时可以验收。
一级建造师《项目管理》中讲：检测单位鉴定达不到要求时，经原设计单位核算认为满足安全时可以验收。
对未达要求的行为承担“违约责任”。
3、网架焊接球如果采用压制钢板制作，钢板厚度公差接近±2.5mm，《强规》规定偏差不大于13%和1.5mm。
怎么办呢？制作时可以把钢板加厚1mm就可以避质检找麻烦了。
4、设置20吨以上的吊车的厂房在国内不允许按《门式刚架规程》设计，主要在于国内吊车梁安装偏差和吊车轨道安装偏差造成卡规，使水平力增加4－5倍，导致厂房剧烈晃动，没法正常使用。
总之，任何先进的设计方法都无法超越实际施工水平来实现，要求符合国情（或者“公司加工实力”）。
比如对20吨驾操吊车的门架按美国规范控制柱头位移为H/240(国内H/400)，晃动得没人愿意驾操，省那一点点钢材和厂房适用性相比就显“设计扣到家”有多么可笑了。
5、什么样的维护系统需要考虑阵风系数？（1）、对脆性材料。
如玻璃幕墙，必须采用阵风系数。
（2）、对阵风作用下，对荷载临时提高能够承受的钢材等，不需要考虑阵风系数。
（3）、不该考虑阵风系数的维护系统考虑了阵风系数，安全度比主结构高出一倍，不利于主体安全。

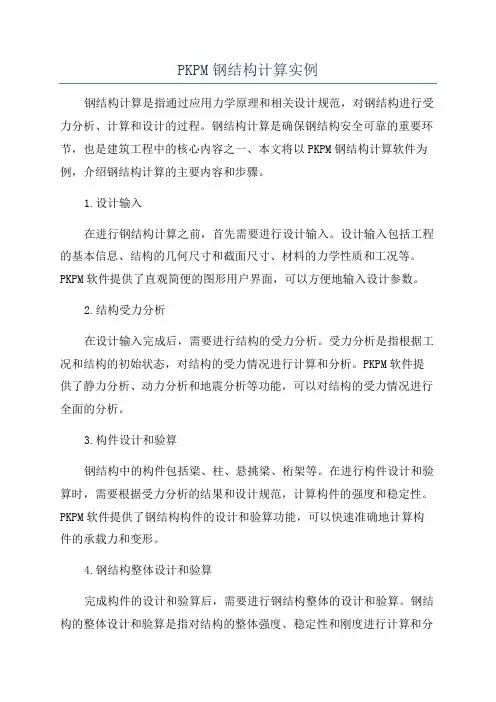

PKPM钢结构计算实例钢结构计算是指通过应用力学原理和相关设计规范，对钢结构进行受力分析、计算和设计的过程。
钢结构计算是确保钢结构安全可靠的重要环节，也是建筑工程中的核心内容之一、本文将以PKPM钢结构计算软件为例，介绍钢结构计算的主要内容和步骤。
1.设计输入在进行钢结构计算之前，首先需要进行设计输入。
设计输入包括工程的基本信息、结构的几何尺寸和截面尺寸、材料的力学性质和工况等。
PKPM软件提供了直观简便的图形用户界面，可以方便地输入设计参数。
2.结构受力分析在设计输入完成后，需要进行结构的受力分析。
受力分析是指根据工况和结构的初始状态，对结构的受力情况进行计算和分析。
PKPM软件提供了静力分析、动力分析和地震分析等功能，可以对结构的受力情况进行全面的分析。
3.构件设计和验算钢结构中的构件包括梁、柱、悬挑梁、桁架等。
在进行构件设计和验算时，需要根据受力分析的结果和设计规范，计算构件的强度和稳定性。
PKPM软件提供了钢结构构件的设计和验算功能，可以快速准确地计算构件的承载力和变形。
4.钢结构整体设计和验算完成构件的设计和验算后，需要进行钢结构整体的设计和验算。
钢结构的整体设计和验算是指对结构的整体强度、稳定性和刚度进行计算和分析。
PKPM软件提供了钢结构整体的设计和验算功能，可以对结构的整体安全性进行评估。
5.结果分析和优化设计完成结构的计算和分析后，需要对计算结果进行分析和评估。
结果分析是指对结构的强度、刚度、稳定性和变形进行评价和分析。
PKPM软件提供了强度验算、变形分析和稳定性分析等功能，可以帮助工程师进行结构优化设计。
6.结果输出和工程报告最后，需要将结构的计算结果进行输出和整理，编写工程报告。
PKPM 软件提供了结果输出和报表功能，可以将计算结果导出为Excel表格和Word文档，方便整理和交流。
总结起来，PKPM钢结构计算软件是一款专业的钢结构计算和设计工具，能够帮助工程师进行结构受力分析、构件设计和整体设计等工作。
PKPM钢结构实用教程第一部分：软件介绍与基本操作1.PKPM钢结构简介：介绍PKPM钢结构软件的背景和功能，以及它在钢结构工程中的应用。
第二部分：基本建模与加载1.建模：介绍如何使用PKPM钢结构进行基本建模，包括结构的几何模型、截面的定义和材料的属性设置等。
2.荷载：介绍如何在PKPM钢结构中添加荷载，包括静力荷载、动力荷载和温度荷载等，并说明每种荷载所需的参数和设置方法。
第三部分：静力分析和设计1.静力分析：介绍如何进行静力分析，包括结构的初始位移分析、静力反应分析和结构的内力计算等。
2.设计检验：介绍如何进行基于强度和稳定性的设计检验，包括钢材的截面验算、构件的抗弯和抗剪验算等。
第四部分：动力分析和稳定性1.动力分析：介绍如何进行动力分析，包括地震分析、风载分析和动力响应分析等，并说明相应的参数和输入要求。
2.稳定性分析：介绍如何进行稳定性分析，包括局部稳定性和整体稳定性的判定与验算，以及相应的安全系数要求。
第五部分：结果输出与报表生成1.结果输出：介绍如何查看和输出分析结果，包括应变图、位移图、内力图和反力图等，并说明如何进行结果的动态演示。
2.报表生成：介绍如何生成分析报表和荷载报表，以及如何导出相关数据以供后续设计和施工使用。
第六部分：应用案例分析1.实例一：钢结构大厦的分析与设计过程，从模型建立到最终结果的输出与验算。
2.实例二：钢桥的动力响应分析，从动力荷载的输入到稳定性的判定与调整过程。
总结：对本教程内容进行总结和回顾，并展望PKPM钢结构在未来的发展和应用前景。
通过阅读本教程，读者将能够掌握PKPM钢结构的基本操作和应用技巧，能够熟练地进行钢结构的建模、分析和设计，并能够根据实际工程需要进行相应的参数设置和结果输出。
同时，通过实例的分析和讨论，读者也可以更好地理解PKPM钢结构的工作原理和应用方法，从而提高工程设计的效率和质量。
摘要本工程为三层钢框架超市设计，长64.00m，宽30.00m，层高为4.5m，建筑高度为14.4m，建筑面积5760.00m2，综合运用所学专业知识，进行了钢结构建筑设计和结构设计。
主体采用钢框架结构，钢筋混凝土现浇楼板。
首先确定结构方案并进行荷载统计、梁柱截面选择及刚度验算，计算恒载、活载作用下的框架内力，然后计算风载、地震作用下的框架内力，经内力组合后得出构件的最不利组合内力，最后进行梁、柱截面验算、节点设计、楼板、楼板配筋计算，绘制施工图。
计算竖向荷载效应时采用分层法，计算水平荷载效应时采用D值法；在荷载组合时。
考虑以可变荷载效应控制的组合和以永久荷载效应控制的组合方式；在活荷载计算过程中，采用满布荷载法；框架节点设计采用栓焊混合的连接方式。
关键词：建筑设计；钢框架；内力分析；节点设计ABSTRACTBased on the professional knowledge for learned，the building was designed. The works include two parts: architecture design and structure design.This project is commercial building of 3-floors，steel structure，which is located in Xi An. It is 64.00m long, 30.00m wide. The height of story are 4.5m and5m. The height of the whole building is 14.4m.The total area is 5760.00m2.Architecture design tries hard for simple and clear，which has the ages feels and assort with surroundings environment.Steel frame and reinforce concrete floor were used in the structure. Firstly，the size of the beam and column was determined by the type of the structure and the calculation of the loads. Secondly，the inner forces of the frame under the wind load and earthquake load，the dead load，and the living loads were analyzed separately. By the combination of the inner forces，the most dangerous forces can be got，and then the steel beam，steel column，the frame connections and reinforce concrete floor can be designed. After these，the drawing can be made. In the progress of inter force analysis，the vertical forces are calculated by the layer-wise method，and the horizontal forces are calculated by the D method. In the process of the live load calculation，full load is used. Mixed connection with welding and bolts was used in steel frame，and independent foundation under column was adopted.Key Words:architecture design; steel frame; internal force analysis; connection design目录前言 (1)第１章建筑设计 (2)1.1设计任务和设计要求 (2)1.1.1设计任务 (2)1.1.2设计要求 (2)1.2建筑物所处的自然条件 (2)1.2.1气象条件 (2)1.2.2地形、地质及地震烈度 (2)1.2.3水文 (3)1.3建筑物功能与特点 (3)1.3.1平面设计 (3)1.3.2立面设计 (3)1.3.3防火 (3)第2章结构设计 (4)2.1结构方案选型及布置 (4)2.1.1柱网布置 (4)2.1.2结构形式选择 (4)2.1.3楼板形式选择 (4)2.2荷载计算 (4)2.2.1恒荷载标准值 (5)2.2.2活荷载标准值 (5)2.2.3风压标准值 (5)2.2.4雪荷载标准值 (6)2.2.5地震作用 (6)2.3竖向荷载计算 (6)2.3.1屋面恒荷载 (6)2.3.2楼面恒荷载 (6)2.3.3屋面活荷载 (7)2.3.4楼面活荷载 (7)2.4风荷载计算 (8)2.5内力分析 (9)2.5.1截面初选 (9)2.6内力计算 (12)2.6.1竖向荷载标准值作用下 (12)2.6.2风荷载作用下的内力计算 (18)2.7水平地震作用下结构各层的总重力荷载代表值计算 (20)2.7.1墙自重 (20)2.7.2梁，柱重力荷载标准值汇总 (21)2.7.3集中于各楼层标高处的重力荷载代表值Gi (22)2.7.4水平地震作用下框架内力合侧移的计算 (22)2.7.5水平地震作用下框架内力计算 (25)2.8内力组合 (28)2.9结构构件验算 (33)2.9.1框架柱的验算 (33)2.9.2框架梁的验算 (37)2.10框架连接设计 (39)2.10.1主梁与中柱Z-1的连接： (39)2.10.2次梁与主梁的铰接连接 (40)2.11柱脚设计 (42)2.11.1中柱柱脚的设计 (42)2.11.2边柱柱脚的设计 (44)2.12楼板计算 (47)总结 (49)参考文献 (50)致谢词 (51)前言本次毕业设计是大学教育培养目标实现的重要步骤，是毕业前的综合学习阶段，是深化、拓宽、综合教学成果的重要过程，是对大学期间所学专业知识的全面总结。
PKPM做钢结构的经验集萃1、优化设计并非是把别人的设计拿过来，按照原设计思路死扣用钢量（俗称“蚊子腿上剔精肉”），因为这样通常大幅度降低了原设计的安全度，“荷载优化”是选取适当的荷载，应当兼顾业主对结构小幅改动的可能性，比如吊挂灯具、功能分区重新布局。
把恒载取得很小，用钢量没有减小太多，功能限制则限制太死。
优化首先考虑变化方案，简化结构传力模式和传力途径，做到大处节省，具体到杆件节点则要放宽。
如果原结构各部件安全储备相差严重时，可以选择一个合适的安全储备标准来调整各构件型号，该加大的加大，该减小的减小。
结构安全是整体安全，个别杆件强大没啥用。
2、《建筑工程施工质量验收统一标准》（GB50300-2001）5.0.6条：检测单位鉴定达不到要求时，经原设计单位核算认为满足安全时可以验收。
一级建造师《项目管理》中讲：检测单位鉴定达不到要求时，经原设计单位核算认为满足安全时可以验收。
对未达要求的行为承担“违约责任”。
3、网架焊接球如果采用压制钢板制作，钢板厚度公差接近±2.5mm，《强规》规定偏差不大于13%和1.5mm。
怎么办呢？制作时可以把钢板加厚1mm就可以避质检找麻烦了。
4、设置20吨以上的吊车的厂房在国内不允许按《门式刚架规程》设计，主要在于国内吊车梁安装偏差和吊车轨道安装偏差造成卡规，使水平力增加4－5倍，导致厂房剧烈晃动，没法正常使用。
总之，任何先进的设计方法都无法超越实际施工水平来实现，要求符合国情（或者“公司加工实力”）。
比如对20吨驾操吊车的门架按美国规范控制柱头位移为H/240(国内H/400)，晃动得没人愿意驾操，省那一点点钢材和厂房适用性相比就显“设计扣到家”有多么可笑了。
5、什么样的维护系统需要考虑阵风系数？（1）、对脆性材料。
如玻璃幕墙，必须采用阵风系数。
（2）、对阵风作用下，对荷载临时提高能够承受的钢材等，不需要考虑阵风系数。
（3）、不该考虑阵风系数的维护系统考虑了阵风系数，安全度比主结构高出一倍，不利于主体安全。
1、高大模板支撑计算例题某2层框架结构，长为44.5m，宽29.1m，轴线间距分别为11.0m、9m，一层层高12.95m，二层层高8.50m。
地面标高±0.00m，主梁截面500㎜×2000㎜，次梁间距3.7、3.0m，次梁截面350×900。
板厚均为450mm，基础埋深-4.5m。
基础已施工完毕，未回填，要求进行模板支撑方案设计并计算主梁、次梁、板的模板及支撑系统。
方案编制从回填土开始。
一层平面示意图二层平面示意图施工要求：•模板体系：采用木模板体系，即木枋、木胶合板系列。
模板采用双面喷塑木胶合板2440*1220mm，板厚18mm。
•支撑系统：Φ48×3.5 mm 标准钢管及其配件，其它配件由方案叙述。
•木方：50×100mm 木方。
2.1工程概况某水管廊基坑长200m，宽8.45m，自然地面标高0.00米，基坑埋设深度12.3m。
地下管廊底板厚800mm，墙厚600mm，高6.0m，砼采用C30防水砼。
基坑支护采用SMW工法支护，地面荷载取20KN/m2。
要求进行基坑支护方案设计并计算。
计算按照上海市规范要求进行计算。
2.2地勘资料地下水位高-1.0m，3.1工程概况某设备基础基坑长18.6m，宽12.6m，基底标高-10.00米，自然地面标高-0.50米，挖土深度9.5米，地下水位标高-2.1m。
地面荷载按均布荷载10KN/m2，砼采用C30防水砼。
基坑支护采用钢板桩支护。
要求进行基坑支护方案设计并计算，按上海市规范要求计算。
3.2地勘资料。
PKPM 设计参数PKPM 设计参数楼层组装—设计参数a.总信息1．结构体系（框架，框剪，框筒，筒中筒，剪力墙，断肢剪力墙，复杂高层，砌体，底框）。
2．结构主材（钢筋混凝土，砌体，钢和混凝土）。
4．底框层数，地下室层数按实际选用。
6．与基础相连的最大楼层号，按实际情况，如没有什么特殊情况，取1。
b.材料信息1．混凝土容重取 26-27，全剪力墙取27，取25时需输入粉刷层荷载。
2．钢材容重取 78。
3．梁柱主筋类别，按设计需要选取。
优先采用三级钢，可以节约钢材。
SATWE设计参数a.总信息1．水平力与整体坐标夹角（度），通常采用默认值。
(逆时针方向为正,当需进行多方向侧向力核算时,可改变次参数)2．混凝土容重取 26-27，钢材容重取 78。
3．裙房层数，转换层所在层号，地下室层数，均按实际取用。
(如果有转换层必须指定其层号)。
4．墙元细分最大控制长度，这是在墙元细分时需要的一个参数，对于尺寸较大的剪力墙，在作墙元细分形成一定的小壳元时，为确保分析精度，要求小壳元的边长不得大于给定限值Dmax,程序限定1.0≤Dmax≤5.0 ,隐含值为Dmax=2.0 , Dmax对分析精度略有影响,但不敏感,对于一般工程,可取Dmax=2.0 ,对于框支剪力墙结构, Dmax可取略小些, 例如Dmax=1.5或1.0 。
5．对所有楼板强制采用刚性楼板假定（在计算结构位移比时选用此项，除了位移比计算，其他的结构分析、设计不应选择此项）。
6．墙元侧向节点信息：这是墙元刚度矩阵凝聚计算的一个控制参数，若选“出口”，则只把墙元因细分而在其内部增加的节点凝聚掉，四边上的节点均作为出口节点，墙元的边形协调性好，分析结果符合剪力墙的实际，但计算量大。
若选“内部”则只把墙元上、下边的节点作为出口节点，墙元的其他节点均作为内部节点被凝聚掉，这时，带动口的墙元两侧边中部的节点为变形不协调点。
这是对剪力墙的一种简化模拟，其精度略逊于前者，但效率高，实用性好。
钢结构设计原理与施工课程设计――钢结构厂房屋架指导教师：张蕾春班级：08土木（1）班学生姓名：陈晖学号：Xf08220104设计时间：浙江理工大学科技与艺术学院建筑系1、设计资料某厂房总长度60m ，横向跨度18m ，纵向柱距6m 。
1. 结构形式:钢结构厂房，梯形钢屋架。
屋面坡度i=1/10；L 为屋架跨度，屋面结构采用有檩体系；地区计算温度高于-200C ，无侵蚀性介质，地震设防烈度为6度，屋架下弦标高为18m ；厂房内桥式吊车为2台150/30t （中级工作制）。
2. 屋架形式及荷载:屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图所示。
屋架采用的钢材、焊条为：用Q235钢，焊条为E43型；3.荷载：①屋架及支撑自重：按经验公式q=0.12+0.011L ，L 为屋架跨度，以m 为单位，q 为屋架及支撑自重，以2/m kN 为单位；②屋面活荷载：施工活荷载标准值为0.72/m kN ，雪荷载的基本雪压标准值为S0=0.352/m kN ，施工活荷载与雪荷载不同时考虑，而是取两者的较大值；积灰荷载1.0k 2/m kN ，③屋面各构造层的荷载标准值：防水层 0.12/m kN保温层 0.552/m kN 屋面板 0.852/m kN悬挂管道 0.05 2/m kN2、结构形式与布置屋架形式及几何尺寸如图所示1990135022902590261328642530286431241507.51507.51507.51507.51507.5150A ac eBC D F图一：18米跨梯形屋架几何尺寸根据上述条件设计梯形屋架支撑布置如图所示：图二：支于钢筋混凝土柱顶的梯形屋架支撑布置(a)上弦平面横向支撑；(b)下弦平面横向支撑；(c)屋脊处垂直支撑；(d)屋顶处的屋架垂直支撑1—垂直支撑；2—刚性系杆；3—柔性系杆；4—屋架；5—柱顶连系梁3、荷载标准值1)按屋面水平投影计算永久荷载标准值屋面坡度i=1/10；7.5α;995.0αc o s == 防水层自重： )/(101.0995.0/.102m kN =保温层自重： )/(553.0995.0/.5502m kN = 屋面板自重：)/(854.0995.0/.8502m kN =悬挂管道自重： )/(050.02m kN檩条自重（假设）： )/(200.02m kN屋架及支撑自重：)/(18.301811.002.1011.002.102m kN L =×+=+永久荷载标准值： )/(076.22m kN q k = 取：)/(08.22m kN q k =上述材料自重值除檩条为假设外均来自《钢结构设计指导书》2)雪荷载标准值（屋面水平投影） )/(35.035.00.120m kN s s r k =⨯==μ屋面倾角 .75=α< 25，故0.1=r μ。
某车间计算实例
房屋概况：
南北朝向，为一幢单层双跨排架结构建筑物，建筑面积约1460.00m2，建造于2008年。
共计8间，开间除两端为5.40m外其余均为6.00m，跨度为16.00+16.00m。
上部结构由砼柱、钢梁承重，屋盖采用C型钢檩条（175×70×25×2.51450mm），彩钢瓦屋面，砖砌围护墙。
3～4轴、8～9轴屋面各设6道水平支撑，水平支撑间设刚性杆；A、B、C轴柱顶钢梁间各设1道刚性水平通长系杆；檩条与钢梁间隔根设隅撑，檩条间设置直拉条/斜拉条；B～C轴设有一台5.0吨吊车。
排架立面示意图
结构平面图
结构验算：
一、新建工程→钢结构→门式刚架→门式钢架二维设计（或新建工程→钢结构→框排架→pk交互输入与优化计算）
二、网络生成→快速建模→门式刚架
三、柱、梁布置
1、截面定义→增加→选取截面类型→输入截面参数
注：1、对于钢构件则需要区分轴压对Y截面分类（具体参考钢结构设计规表5.1.2-1）；
四、计算长度（平面外、平面）
注：1、平面计算长度系统默认；
2、平面外计算长度（柱：取柱间支撑的高度。
梁：取水平支撑或隅撑的间距）。
五、铰接构件
注：1、对于节点处由螺栓连接＜6颗螺栓时设铰接点；
2、对于钢/砼构件连接处设铰接点。
六、恒载输入→梁间恒载
注：1、梁间恒载需将屋面恒荷载换算成梁间线荷载；
2、计算公式：屋面恒载*（梁左侧开间的一半+梁右侧开间的一半）。
七、活载输入→梁间活载
注：1、梁间恒载需将屋面恒荷载换算成梁间线荷载；
2、计算公式同梁间恒载；
3、屋面荷载取值：不上人屋面取0.5（荷载规）；若水平投影面积大于60m2则屋面活荷载可取不小于0.3（门规）；以上荷载取值与屋面雪荷载取值相比取大值。
八、左、右风输入→自动布置
注：1、砼排架柱、轻钢屋面结构可参照（门规）；
2、地面粗糙度、风压参考（荷载规）。
九、吊车荷载
注：1、在吊车数据库选取吊车类型、跨度、吨位相同或相近的吊车数据。
十、参数输入
1、结构类型参数
注：1、参考（门规）表3.4.2和表3.5.2；
2、总信息参数
3、地震计算参数
注：1、参数选取参考（抗震规）；十一、结构计算。
