BM26磁翻板液位计

磁翻板液位计干簧管工作原理
磁翻板液位计是一种常见的液位测量仪器，它采用了干簧管作为感应元件。

其工作原理如下：
磁翻板液位计的主要组成部分是磁翻板和干簧管。

磁翻板是由一个弯曲的金属板制成，上面固定有一个小磁铁，当液位上升到一定高度时，磁铁会被液体吸附，使得磁翻板倾斜。

干簧管则是一种由两根细长的金属片夹在一起的玻璃管，其中填充有少量的惰性气体（如氖气）。

当干簧管周围有磁场作用时，金属片之间的电阻将发生变化，从而可以检测到磁场的存在。

当液位上升到一定高度时，磁铁会被吸附到磁翻板上，使得磁翻板倾斜，磁铁的磁场就会作用于干簧管周围，使得干簧管内的金属片之间的电阻发生变化。

这个变化可以被检测到，并通过电路转化为一个开关信号，表示液位已经到达了预设的高度。

当液位下降时，磁铁会脱离磁翻板，干簧管内的电阻恢复正常，开关信号也随之消失。

磁翻板液位计的优点是结构简单、可靠性高、精度较高，适用于各种液体的液位测量。

缺点是只能测量液位的离散值，不能实现连续测量。

磁性翻板液位计磁性翻板液位计安装于桶槽外侧延长管上，桶槽内部的液位能由翻板指示器清楚得知。

旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位掌控。

目录基本信息产品选购产品使用考虑因素产品维护注意要点基本信息磁性翻板液位计安装于桶槽外侧延长管上，桶槽内部的液位能由翻板指示器清楚得知。

旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位掌控。

该液位计是具有牢靠的安全性仪表。

由于具有磁性藕合隔离器密闭结构。

尤其适用于易燃、易爆和腐蚀有毒液位检测。

从而使原多而杂环境的液位检测手段变得简单和牢靠安全。

液位计具有就地显示的直读式特性。

不需多组液位计组合。

有着单体进行全量程测量。

设备少开孔，显示清楚，标志醒目，读数直观等优点。

当液位计直接配带显示仪时可省去该系统信号检测的中心变送从而提高其传输精度。

磁性翻柱液位计结构原理：液位计依据浮力原理和磁性耦合作用原理工作的。

当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

产品选购本产品又称磁性液位计,磁翻柱液位计,磁浮子液位计,它是利用磁藕合原理进行工作的,产品弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点.有侧装和顶装二种安装方式,无论那种方式都可以捆绑远传装置,使液位计即可以就地显示液位,又可以远程监控液位.捆绑后的磁翻板液位计可称为远传型磁翻板液位计.制作磁翻板液位计的工艺虽然很简单,但磁翻板液位计作为计量仪表,特别是远传型磁翻板液位计，假如未经质监局审核,没有生产许可证,产量是难以得到保证的.因此,采购磁翻板液位计要选择有生产许可证且信誉好的厂家,价格可能略高一点,但产量有保证,售后服务有保证。

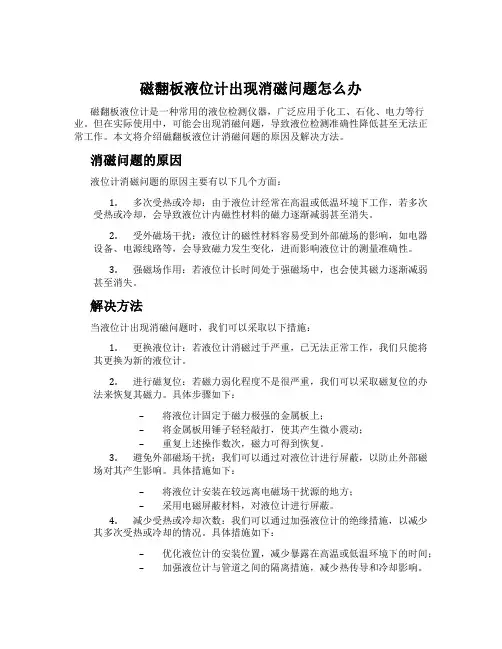

磁翻板液位计出现消磁问题怎么办磁翻板液位计是一种常用的液位检测仪器，广泛应用于化工、石化、电力等行业。

但在实际使用中，可能会出现消磁问题，导致液位检测准确性降低甚至无法正常工作。

本文将介绍磁翻板液位计消磁问题的原因及解决方法。

消磁问题的原因液位计消磁问题的原因主要有以下几个方面：1.多次受热或冷却：由于液位计经常在高温或低温环境下工作，若多次受热或冷却，会导致液位计内磁性材料的磁力逐渐减弱甚至消失。

2.受外磁场干扰：液位计的磁性材料容易受到外部磁场的影响，如电器设备、电源线路等，会导致磁力发生变化，进而影响液位计的测量准确性。

3.强磁场作用：若液位计长时间处于强磁场中，也会使其磁力逐渐减弱甚至消失。

解决方法当液位计出现消磁问题时，我们可以采取以下措施：1.更换液位计：若液位计消磁过于严重，已无法正常工作，我们只能将其更换为新的液位计。

2.进行磁复位：若磁力弱化程度不是很严重，我们可以采取磁复位的办法来恢复其磁力。

具体步骤如下：–将液位计固定于磁力极强的金属板上；–将金属板用锤子轻轻敲打，使其产生微小震动；–重复上述操作数次，磁力可得到恢复。

3.避免外部磁场干扰：我们可以通过对液位计进行屏蔽，以防止外部磁场对其产生影响。

具体措施如下：–将液位计安装在较远离电磁场干扰源的地方；–采用电磁屏蔽材料，对液位计进行屏蔽。

4.减少受热或冷却次数：我们可以通过加强液位计的绝缘措施，以减少其多次受热或冷却的情况。

具体措施如下：–优化液位计的安装位置，减少暴露在高温或低温环境下的时间；–加强液位计与管道之间的隔离措施，减少热传导和冷却影响。

总之，消磁问题是磁翻板液位计在实际使用中出现的常见问题，我们需要加强维护和保养，并在出现问题时及时进行修复。

通过合理的措施，我们可以避免液位计出现消磁问题，保障其正常工作和测量准确性。

磁翻板液位计一些常见的故障处理磁翻板液位计是在工业掌控和流程自动化中广泛应用的一种液位测量仪器。

由于磁翻板液位计具有结构简单、使用便利、价格实惠等优点，所以在工业生产中被广泛接受。

但是，由于使用频率较高，磁翻板液位计所碰到的故障也变得非常常见。

本文将介绍一些常见的故障及其处理方法。

故障一：翻板不动/ 不翻当磁翻板液位计翻板不动或不翻转时，我们需要进行以下检查和处理：1.首先检查液位计翻板部分的机械是否受损或过度磨损。

假如有磨损或者损坏现象，需要更换。

2.检查浮球上是否有异物，假如有，则需要清除。

3.检查翻板部分的磁性是否已经失效。

假如磁性失效，则需要更换新的翻板。

4.检查液位计的管道是否堵塞或者显现漏水现象。

堵塞或漏水应当进行维护和修理。

故障二：液位计显示不准当磁翻板液位计显示不按时，我们需要进行以下检查和处理：1.检查液位计上的显示器，是否显示异常。

假如显示异常，则需要更换新的显示器。

2.检查液位计上的传感器是否正常，擦拭液位计传感器表面是否灰尘过多。

假如传感器损坏或附着灰尘过多，则需要清理或更换。

3.检查液位计的电源是否正常。

假如电源问题，则需要检查电源线路，或者更换电源适配器。

4.检查传输信号线路，如有损坏进行更换。

故障三：液位计显现漏电或短路现象当磁翻板液位计显现漏电或短路现象时，我们需要进行以下检查和处理：1.首先检查液位计的电源线路是否在使用过程中受到了损坏。

假如发觉损坏现象，则需要检查电源线路并更换。

2.检查液位计的信号线路是否接触松动或短路现象。

松动需要重新固定接口，短路需要排出故障。

3.检查液位计传感器的接口端子是否好。

如有问题，需要进行维护和修理或更换。

4.检查液位计传感器是否损坏。

假如损坏，需要适时更换。

故障四：液位计显示器无法正常运行当磁翻板液位计显示器无法正常运行时，我们需要进行以下检查和处理：1.检查液晶屏幕是否被禁用，是否液晶屏幕已经分裂，如有，需要更换液晶屏幕。

2.检查显示屏幕的背光是否正常。

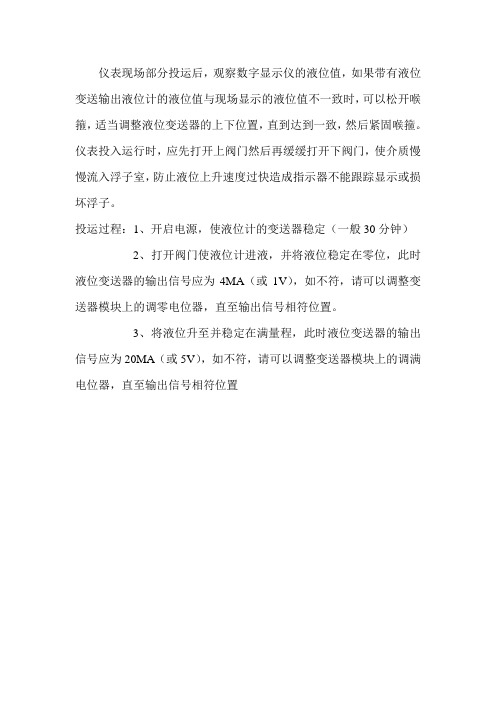

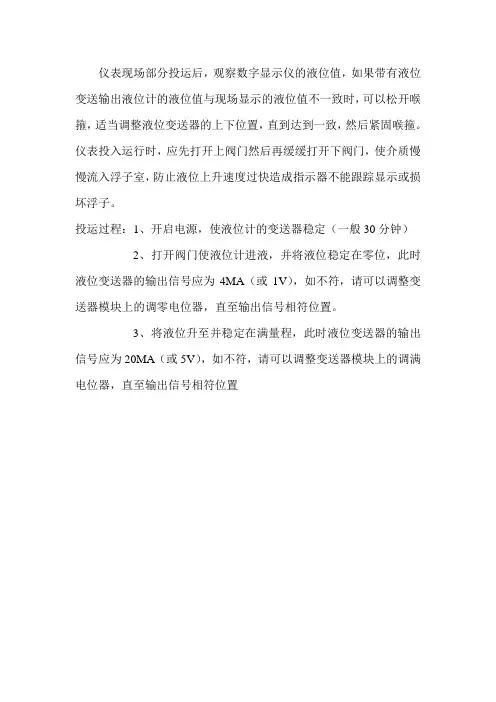

仪表现场部分投运后，观察数字显示仪的液位值，如果带有液位变送输出液位计的液位值与现场显示的液位值不一致时，可以松开喉箍，适当调整液位变送器的上下位置，直到达到一致，然后紧固喉箍。

仪表投入运行时，应先打开上阀门然后再缓缓打开下阀门，使介质慢慢流入浮子室，防止液位上升速度过快造成指示器不能跟踪显示或损坏浮子。

投运过程：1、开启电源，使液位计的变送器稳定（一般30分钟）
2、打开阀门使液位计进液，并将液位稳定在零位，此时液位变送器的输出信号应为4MA（或1V），如不符，请可以调整变送器模块上的调零电位器，直至输出信号相符位置。

3、将液位升至并稳定在满量程，此时液位变送器的输出信号应为20MA（或5V），如不符，请可以调整变送器模块上的调满电位器，直至输出信号相符位置。

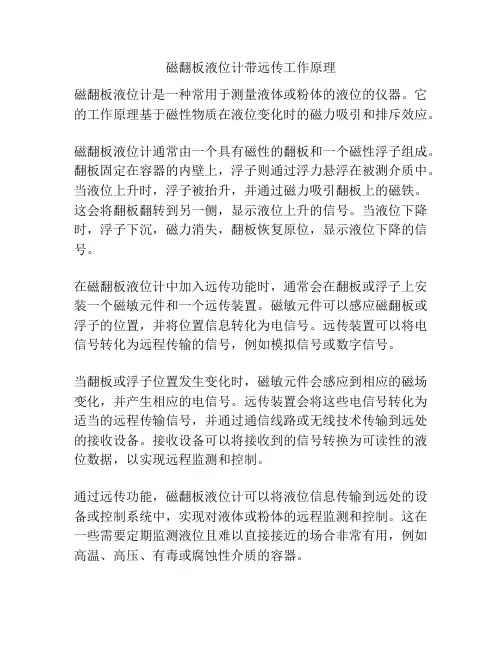

磁翻板液位计带远传工作原理
磁翻板液位计是一种常用于测量液体或粉体的液位的仪器。

它的工作原理基于磁性物质在液位变化时的磁力吸引和排斥效应。

磁翻板液位计通常由一个具有磁性的翻板和一个磁性浮子组成。

翻板固定在容器的内壁上，浮子则通过浮力悬浮在被测介质中。

当液位上升时，浮子被抬升，并通过磁力吸引翻板上的磁铁。

这会将翻板翻转到另一侧，显示液位上升的信号。

当液位下降时，浮子下沉，磁力消失，翻板恢复原位，显示液位下降的信号。

在磁翻板液位计中加入远传功能时，通常会在翻板或浮子上安装一个磁敏元件和一个远传装置。

磁敏元件可以感应磁翻板或浮子的位置，并将位置信息转化为电信号。

远传装置可以将电信号转化为远程传输的信号，例如模拟信号或数字信号。

当翻板或浮子位置发生变化时，磁敏元件会感应到相应的磁场变化，并产生相应的电信号。

远传装置会将这些电信号转化为适当的远程传输信号，并通过通信线路或无线技术传输到远处的接收设备。

接收设备可以将接收到的信号转换为可读性的液位数据，以实现远程监测和控制。

通过远传功能，磁翻板液位计可以将液位信息传输到远处的设备或控制系统中，实现对液体或粉体的远程监测和控制。

这在一些需要定期监测液位且难以直接接近的场合非常有用，例如高温、高压、有毒或腐蚀性介质的容器。

磁翻板液位计常见故障处理方法
磁翻板液位计，那可是工业领域的一把好手！就像一位可靠的伙伴，时刻为我们监测液位情况。

可要是它出了故障，那可咋办呢？别慌！咱来看看常见故障处理方法。

要是液位显示不准确，嘿，那不得赶紧检查一下安装是否正确？是不是有什么东西挡住了液位计的视线？这就好比你戴眼镜，如果镜片被弄脏了，那看东西肯定不清楚呀！然后再看看是不是介质的密度发生了变化，影响了液位计的测量。

如果是这种情况，就得重新校准液位计啦。

在处理这个问题的时候，一定要小心谨慎，可别毛手毛脚的，不然很容易把液位计弄坏。

安全性那是相当重要啊，要是不小心弄出个啥意外，那可就糟糕了。

稳定性也不能忽视，得确保液位计在处理故障后能稳定工作，不然一会儿准一会儿不准的，那不是让人抓狂嘛！
磁翻板液位计的应用场景那可多了去了。

在化工、石油、制药等行业，它都能大显身手。

为啥呢？因为它直观、可靠啊！你想想，要是没有它，我们怎么知道那些罐子里的液位是多少呢？它的优势也很明显，安装方便，维护简单，而且精度还挺高。

这就像一个贴心的小助手，默默地为我们服务。

给你讲个实际案例吧。

有一次，一家化工厂的磁翻板液位计显示不准确，差点导致生产事故。

后来，技术人员经过仔细检查，发现是液位计的浮子被卡住了。

他们赶紧清理了浮子，重新校准了液位计，问题就解决了。

这要是没有及时处理，后果不堪设想啊！
所以啊，磁翻板液位计虽然好用，但要是出了故障，就得赶紧处理。

只要我们认真对待，按照正确的方法去处理，就一定能让它重新发挥作用。

磁翻板液位计就是我们工业生产中的好帮手，一定要好好爱护它。

磁翻板液位计技术要求磁翻板液位计是一种常用的液位测量仪表，广泛应用于化工、石油、制药等行业中。

它通过测量液位翻板的磁性状态来判断液位高低，具有精度高、稳定性好等优点。

在使用磁翻板液位计时，我们需要满足以下技术要求。

1. 测量范围广：磁翻板液位计应能够满足不同液位范围的测量需求，可以适应不同工况下的液位变化。

2. 精度要求高：磁翻板液位计的测量精度应达到工艺要求，能够准确地反映液位高低，以确保生产过程的稳定性。

3. 可靠性和稳定性：磁翻板液位计应具有良好的可靠性和稳定性，能够在长时间的运行中保持高精度的测量结果。

4. 抗干扰能力强：磁翻板液位计应具备良好的抗干扰能力，能够在复杂的工艺环境中正常工作，不受外界因素的影响。

5. 耐腐蚀性好：磁翻板液位计通常应用于一些腐蚀性介质的测量中，因此需要具备良好的耐腐蚀性能，以保证长期的稳定运行。

6. 易安装和维护：磁翻板液位计的安装和维护应简便易行，能够减少人力和时间成本。

为了满足以上技术要求，磁翻板液位计的设计和生产需要考虑以下几个方面：1. 选用合适的材质：磁翻板液位计的浮子和磁性翻板通常采用不锈钢材质，具备耐腐蚀性和机械强度，能够适应不同的工艺要求。

2. 优化磁性系统：磁翻板液位计的磁性系统是测量的核心部分，应设计合理的磁路结构和合适的磁场强度，以确保测量的准确性和稳定性。

3. 采用合适的信号处理方法：磁翻板液位计的信号处理部分应选择合适的方法，如模拟信号输出或数字信号处理，以满足不同用户的需求。

4. 加强抗干扰措施：磁翻板液位计应采取一些抗干扰措施，如屏蔽外部电磁干扰、增加滤波电路等，以提高系统的抗干扰能力。

5. 提供完善的安装和维护指导：磁翻板液位计供应商应提供详细的安装和维护指导，以确保用户能够正确安装和维护设备，减少故障发生的可能性。

磁翻板液位计技术要求的实现需要多个方面的考虑与努力，包括材料选择、磁性系统优化、信号处理方法、抗干扰措施等。

只有满足了这些技术要求，磁翻板液位计才能在工业生产中发挥出良好的测量功能，为生产过程的稳定运行提供支持。

磁翻板液位计的验收标准通常包括以下方面：
1.直观检查：检查磁翻板液位计各部件是否齐全完好，铭牌、标识、证书是否
清晰完整，紧固件是否牢固可靠。

2.外观及结构检查：检查磁翻板液位计外观和结构应无明显损伤和变形，各部
件安装应牢固可靠。

3.精度检测：检测磁翻板液位计的精度是否符合设计要求，误差是否在允许范
围内。

4.密封性检测：检测磁翻板液位计的密封性能是否良好，是否存在泄漏现象。

5.功能性检测：检测磁翻板液位计的功能是否正常，包括测量、显示、控制、
报警等功能。

6.安全性能检测：检测磁翻板液位计的安全性能是否符合规定，如防爆性能、
防护等级等。

7.稳定性检测：检测磁翻板液位计的稳定性是否良好，是否存在漂移、抖动等
现象。

8.验收文件：应提供完整的技术文档、操作手册、维护手册等验收文件。

在验收过程中，如果发现磁翻板液位计存在质量问题或不符合设计要求，应及时与供应商协商解决。

同时，验收人员应具备相应的专业知识和经验，以确保验收结果的准确性和可靠性。
