项目二贴片机的基础知识知识目标1、了解贴片机的结构类型及其特点2、熟悉贴片机的工作环节3、熟悉贴片机结构参数设置技能目标1、掌握贴片机开机流程2、熟悉贴片机工作界面3、了解贴片机基本结构任务一贴片机认识基础知识贴片机是计算机控制的自动化生产设备，它能用一定的方式将片式组件准确地放到PCB制定的焊盘上。
一、贴片机结构类型目前贴片机大致可分为四种类型：动臂式、复合式、转盘式和大型平行系统。
不同种类的贴片机各有优劣，通常取决于应用或工艺对系统的要求，在其速度和精度之间也存在一定的平衡。
1、动臂式机器具有较好的灵活性和精度，适用于大部分元件，高精度机器一般都是这种类型，但其速度无法与复合式、转盘式和大型平行系统相比。
不过元件排列越来越集中在有源部件上，比如有引线的QFP和BGA阵列元件，安装精度对高产量有至关重要的作用。
复合式、转盘式和大型平行系统一般不适用于这种类型的元件安装。
动臂式机器分为单臂式和多臂式，单臂式是最早先发展起来的现在仍然使用的多功能贴片机。
在单臂式基础上发展起来的多臂式贴片机可将工作效率成倍提高，如YAMAHA公司的YV112就含有两个带有12个吸嘴的动臂安装头，可同时对两块电路板进行安装。
2、复合式机器是从动臂式机器发展而来，它集合了转盘式和动臂式的特点，在动臂上安装有转盘，像Simens的Siplace80S系列贴片机，有两个带有12个吸嘴的转盘。
由于复合式机器可通过增加动臂数量来提高速度，具有较大灵活性，因此它的发展前景被看好，如Simens最新推出的HS50机器就安装有4个这样的旋转头，贴装速度可达每小时5万片。
3、转盘式机器由于拾取元件和贴片动作同时进行，使得贴片速度大幅度提高，这种结构的高速贴片机在我国的应用最为普遍，不但速度较高，而且性能非常的稳定，如松下公司的MSH3机器贴装速度可达到0.075秒／片。
但是这种机器由于机械结构所限，其贴装速度已达到一个极限值，不可能再大幅度提高。
雅马哈贴片机工作原理雅马哈贴片机是一种常见的电子设备，其工作原理涉及到多个方面。
本文将从贴片机的结构、工作流程和关键技术等方面详细介绍雅马哈贴片机的工作原理。
一、贴片机的结构雅马哈贴片机主要由进料系统、定位系统、贴片系统、检测系统和控制系统等组成。
进料系统用于将元件从料盘中输送至贴片区域，定位系统用于确定元件的位置，贴片系统负责将元件粘贴在PCB板上，检测系统用于检测贴片质量，控制系统则整体控制贴片机的运行。
二、贴片机的工作流程1. 进料系统将元件从料盘中输送至贴片区域，通常采用振动盘和真空吸嘴的方式，确保元件的连续供料。
2. 定位系统通过图像识别等技术，确定元件在PCB板上的位置，保证贴片的准确性和精度。
3. 贴片系统将定位好的元件粘贴在PCB板上，通常采用贴片头和压力控制系统，将元件粘贴到预定位置，并确保与焊盘之间的间距合适。
4. 检测系统对贴片质量进行检测，如检测元件的位置偏移、翻转等情况，确保贴片的质量和可靠性。
5. 控制系统对整个贴片机进行控制和调度，协调各个子系统的工作，确保贴片机的稳定运行和高效生产。
三、贴片机的关键技术1. 图像识别技术：贴片机通过摄像头对PCB板和元件进行实时拍摄和图像识别，以获取元件位置的信息，实现高精度的贴片定位。
2. 自动送料技术：进料系统采用振动盘和真空吸嘴等技术，实现元件的连续供料和自动送料，提高生产效率。
3. 粘贴技术：贴片系统采用贴片头和压力控制系统，将元件粘贴在PCB板上，确保粘贴的准确性和稳定性。
4. 检测技术：检测系统通过图像分析和传感器检测等技术，对贴片质量进行实时监测，确保贴片的可靠性和一致性。
5. 控制技术：控制系统采用先进的控制算法和控制器，对贴片机的运行进行全面控制和调度，提高生产效率和贴片质量。
雅马哈贴片机是一种用于电子设备生产的重要设备，其工作原理涉及到进料、定位、贴片、检测和控制等多个方面。
通过合理的结构设计和关键技术的应用，雅马哈贴片机能够实现高精度、高效率的贴片操作，满足电子设备生产的需求。

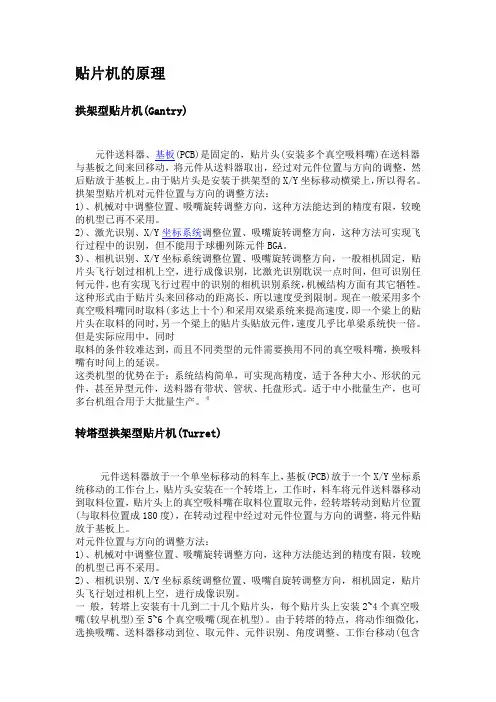

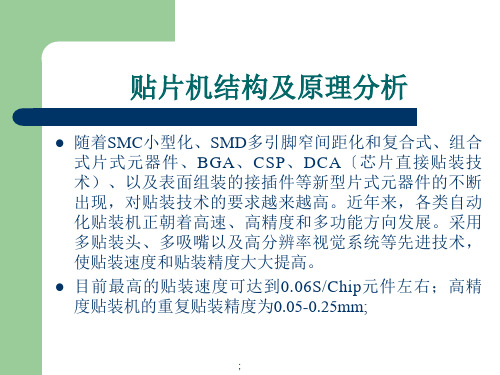

贴片机的原理拱架型贴片机(Gantry)元件送料器、基板(PCB)是固定的，贴片头(安装多个真空吸料嘴)在送料器与基板之间来回移动，将元件从送料器取出，经过对元件位置与方向的调整，然后贴放于基板上。
由于贴片头是安装于拱架型的X/Y坐标移动横梁上，所以得名。
拱架型贴片机对元件位置与方向的调整方法：1)、机械对中调整位置、吸嘴旋转调整方向，这种方法能达到的精度有限，较晚的机型已再不采用。
2)、激光识别、X/Y坐标系统调整位置、吸嘴旋转调整方向，这种方法可实现飞行过程中的识别，但不能用于球栅列陈元件BGA。
3)、相机识别、X/Y坐标系统调整位置、吸嘴旋转调整方向，一般相机固定，贴片头飞行划过相机上空，进行成像识别，比激光识别耽误一点时间，但可识别任何元件，也有实现飞行过程中的识别的相机识别系统，机械结构方面有其它牺牲。
这种形式由于贴片头来回移动的距离长，所以速度受到限制。
现在一般采用多个真空吸料嘴同时取料(多达上十个)和采用双梁系统来提高速度，即一个梁上的贴片头在取料的同时，另一个梁上的贴片头贴放元件，速度几乎比单梁系统快一倍。
但是实际应用中，同时取料的条件较难达到，而且不同类型的元件需要换用不同的真空吸料嘴，换吸料嘴有时间上的延误。
这类机型的优势在于：系统结构简单，可实现高精度，适于各种大小、形状的元件，甚至异型元件，送料器有带状、管状、托盘形式。
适于中小批量生产，也可多台机组合用于大批量生产。
引转塔型拱架型贴片机(Turret)元件送料器放于一个单坐标移动的料车上，基板(PCB)放于一个X/Y坐标系统移动的工作台上，贴片头安装在一个转塔上，工作时，料车将元件送料器移动到取料位置，贴片头上的真空吸料嘴在取料位置取元件，经转塔转动到贴片位置(与取料位置成180度)，在转动过程中经过对元件位置与方向的调整，将元件贴放于基板上。
对元件位置与方向的调整方法：1)、机械对中调整位置、吸嘴旋转调整方向，这种方法能达到的精度有限，较晚的机型已再不采用。

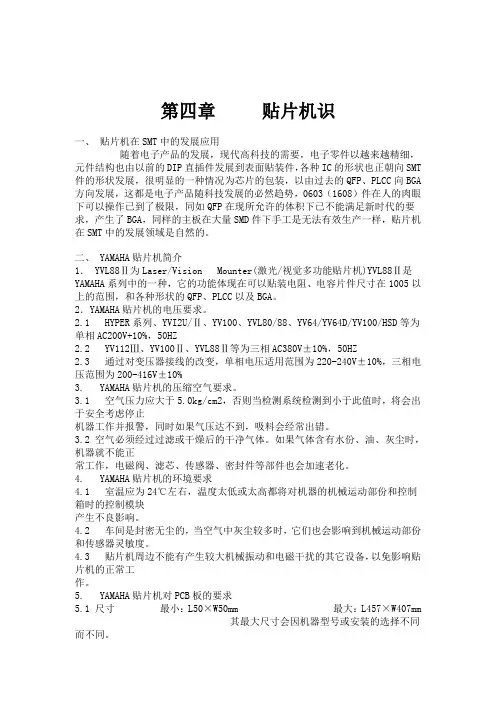

第四章贴片机识一、贴片机在SMT中的发展应用随着电子产品的发展，现代高科技的需要，电子零件以越来越精细，元件结构也由以前的DIP直插件发展到表面贴装件，各种IC的形状也正朝向SMT 件的形状发展，很明显的一种情况为芯片的包装，以由过去的QFP、PLCC向BGA 方向发展，这都是电子产品随科技发展的必然趋势，0603（1608）件在人的肉眼下可以操作已到了极限，同如QFP在现所允许的体积下已不能满足新时代的要求，产生了BGA，同样的主板在大量SMD件下手工是无法有效生产一样，贴片机在SMT中的发展领域是自然的。
二、 YAMAHA贴片机简介1． YVL88Ⅱ为Laser/Vision Mounter(激光/视觉多功能贴片机)YVL88Ⅱ是YAMAHA系列中的一种，它的功能体现在可以贴装电阻、电容片件尺寸在1005以上的范围，和各种形状的QFP、PLCC以及BGA。
2．YAMAHA贴片机的电压要求。
2.1 HYPER系列、YVI2U/Ⅱ、YV100、YVL80/88、YV64/YV64D/YV100/HSD等为单相AC200V+10%，50HZ2.2 YV112Ⅲ、YV100Ⅱ、YVL88Ⅱ等为三相AC380V±10%，50HZ2.3 通过对变压器接线的改变，单相电压适用范围为220-240V±10%，三相电压范围为200-416V±10%3. YAMAHA贴片机的压缩空气要求。
3.1 空气压力应大于5.0kg/cm2，否则当检测系统检测到小于此值时，将会出于安全考虑停止机器工作并报警，同时如果气压达不到，吸料会经常出错。
3.2 空气必须经过过滤或干燥后的干净气体。
如果气体含有水份、油、灰尘时，机器就不能正常工作，电磁阀、滤芯、传感器、密封件等部件也会加速老化。
4. YAMAHA贴片机的环境要求4.1 室温应为24℃左右，温度太低或太高都将对机器的机械运动部份和控制箱时的控制模块产生不良影响。
芯片贴片机芯片贴片机，是一种常见的电子元器件自动贴装装备，用于将电子芯片（也称为芯片）贴装到印刷电路板（PCB）上。
它的作用是提高贴装效率和贴装精度，以满足现代电子产品的需求。
下面将详细介绍芯片贴片机的原理、分类、工作流程、应用和发展趋势。
一、贴片机的原理芯片贴片机的原理是将芯片从料盘中取出，通过吸嘴吸附住芯片，再将其精确地贴装在印刷电路板上。
贴片机主要依靠精密的机械结构、吸嘴和视觉系统。
吸嘴用于吸附和放置芯片，视觉系统用于识别芯片的位置和方向，机械结构用于精确控制吸嘴的运动。
二、贴片机的分类根据芯片尺寸和贴装精度的不同，贴片机可分为多种不同类型。
最常见的分类方法是基于芯片尺寸的大小：1. 大型贴片机：适用于贴装较大尺寸的芯片，通常用于生产高性能计算机、服务器等大型电子设备。
2. 中型贴片机：适用于贴装中等尺寸的芯片，通常用于生产手机、平板电脑、数码相机等消费电子产品。
3. 小型贴片机：适用于贴装小尺寸的芯片，通常用于生产智能手表、耳机、运动器材等小型电子产品。
三、贴片机的工作流程芯片贴片机的工作流程一般包括以下几个步骤：1. 寻找基准点：首先，贴片机会通过视觉系统寻找印刷电路板上的基准点，以确定芯片的贴装位置。
2. 吸附芯片：然后，吸嘴会通过吸力将芯片吸附在上面。
3. 传送芯片：接着，贴片机会将吸附的芯片传送到贴装位置。
4. 精确定位：贴片机会使用视觉系统对芯片进行精确定位，以确保芯片的正确贴装。
5. 贴装芯片：最后，吸嘴会放置芯片到印刷电路板上，并用适量的压力将其固定。
四、贴片机的应用芯片贴片机广泛应用于各种电子产品的生产中，包括计算机、手机、平板电脑、数码相机、智能手表等消费电子产品。
由于贴片机可以高效地自动贴装芯片，大大提高了生产效率和贴装精度，成为现代电子产品生产不可或缺的装备。
五、贴片机的发展趋势随着电子产品的不断发展和升级，对芯片的要求也不断提高。
因此，贴片机的发展趋势主要体现在以下几个方面：1. 精度提升：贴片机的贴装精度将进一步提高，以满足更高要求的电子产品的生产需求。
