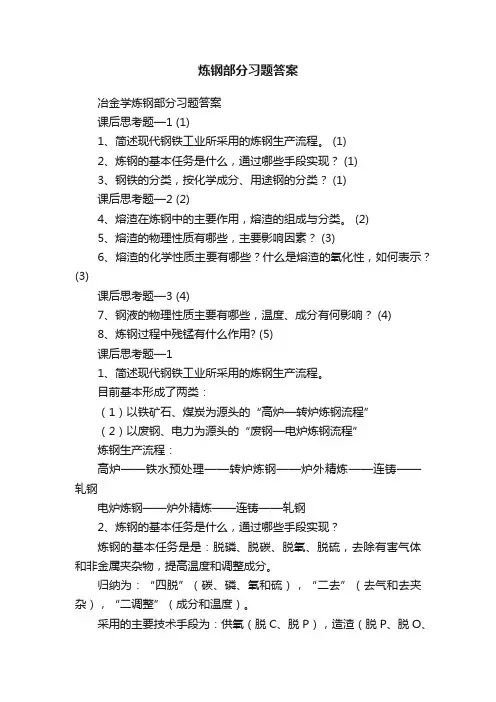

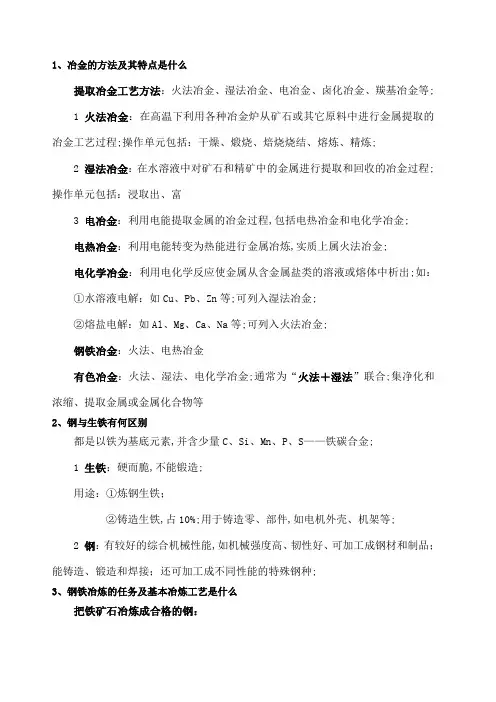

7--1炼钢的基本任务是什么，通过哪些手段实现？
炼钢的基本任务：四脱（脱碳，氧，磷，硫）；两去（去气和去夹杂）；两调整（调整成分和温度），采用的主要技术手段为：供氧，造渣，升温，加脱氧剂和合金化操作
7--2磷和硫对钢产生哪些危害？
磷：引起钢的冷脆，钢的塑性和冲击韧性降低，降低钢的表面张力，并使钢的焊接性能与冷弯性能变差。
硫：使钢的热加红性能变坏，引起钢的热脆性。降低钢的焊接性能，引起高温龟裂。硫还是连铸坯中偏析最为严重的元素。
7--3实际生产中为什么要将ω[Mn]/ ω[S]作为一个指标进行控制？
答：答：Mn在钢的凝固范围内生成MnS和少量FeS。这样可有效防止钢热加工过程中的热脆，故在实际生产中将ω（Mn）/ω（S）比作为一个指标进行控制，提高ω（Mn）/ω（S），可以提高钢的延展性，当ω（Mn）/ω（S）≧7时不产生热脆。
7—4氢和氮对钢产生那些危害？
氢在固态钢中溶解度很小，在钢水凝固和冷却过程中，氢会和一氧化碳，氮气等气体一起析出，形成皮下气泡中心缩孔，疏松，造成白点和发纹。
钢热加工过程中，钢中还有氢气的气孔会沿加工方向被拉长形成发裂，进而引起钢材的强度，塑性，冲击韧性的降低，即发生“氢脆”现象。
钢中的氮是以氮化物的形式存在，他对钢质量的影响体现出双重性。氮含量高的钢种长时间放置，将会变脆，这一现象称为“老化”或“时效”原因是钢中氮化物的析出速度很慢，逐渐改变着钢的性能。低碳钢产生的脆性比磷还严重。
钢中氮含量高时，在２５０—４５０摄氏温度范围，其表面发蓝，钢的刚度升高，冲击韧性降低，称之为“蓝脆”。氮含量增加，钢的焊接性能变坏。

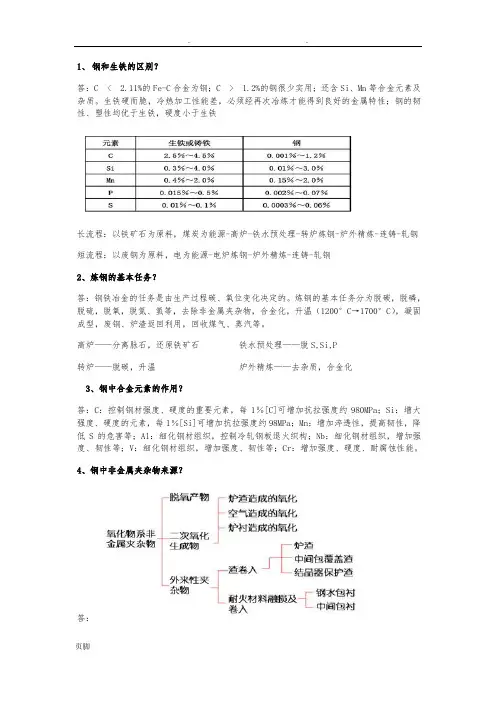

7--5钢中的夹杂物是如何产生的，对钢的性能产生哪些影响？
答：①冶炼和浇注过程中，带入钢液中的炉渣和耐火材料及钢液被大气氧化所形成的氧化产物。②脱氧的脱氧产物。③随着钢液温度的降低，S、O、N 等杂质元素的溶解度下降，于是这些不溶解的杂质元素就呈非金属化合物在钢中沉淀。④凝固过程中因溶解度降低、偏析而发生反应的产物。
钢中非金属夹杂物的存在通常被认为是有害的。主要表现对钢的强度、延性、韧性、疲劳等诸方面的影响。
7—7钢的力学性能指标有哪些，其含义是什么？
韧性也叫冲击韧性，是指材料抵抗冲击变形的能力，表示方法为冲击值αk。冲击韧性是衡量钢材抗冲击能力的指标，数值越高，说明钢材抵抗运动载荷的能力越强。
一般情况下，强度低的钢材，硬度也低，塑性和韧性就高，例如钢板、型材，就是由强度较低的钢材生产的；而强度较高的钢材，硬度也高，但塑性和韧性就差，例如生产机械零件的中碳钢、高碳钢，就很少看到轧成板或拉成丝。
7—8钢按用途可分为哪几类？
8--1熔渣在炼钢中的作用体现在哪些方面？
答：①去除铁水和钢水中的磷、硫等有害元素，同时能将铁和其它有用元素的损失控制最低；②保护钢液不过度氧化，不吸收有害气体，保温，减少有益元素烧损；③防止热量散失，以保证钢的冶炼温度；④吸收钢液中上浮的夹杂物及反应产物。
8--2什么是熔渣的氧化性，在炼钢过程中熔渣的氧化性是如何体现的？
熔渣的氧化性也称炉渣的氧化能力，是指在一定的温度下，单位时间内熔渣向钢液供氧的数量。
炉渣的氧化性在炼钢过程中的作用体现在对炉渣自身、对铁水和对炼钢操作工艺影响三个方面。1、影响化渣速度，渣中的FeO能促进石灰溶解，加速化渣，改善钢铁反应动力学条件，加速传质过程；影响熔渣粘度；影响熔渣向熔池传氧。
2、影响钢水含氧量，当钢水含碳量相同时，钢水氧化性强，则钢水含碳量高；影响钢水脱磷，熔渣氧化性强，有利于脱磷。
3、影响铁合金收得率，氧化性强，降低铁合金收得率；影响炉衬寿命，熔渣氧化性强，炉衬寿命降低；影响金属收得率，氧化性强金属收得率低。
8--3炼钢过程残余锰的含义是什么，钢液中残余锰有何作用？
答：简单的说就是在一炉钢水吹炼到终点时，钢水中会有一定含量的锰。
残锰的作用：（1）防止钢液的过氧化，或避免钢液中含过多的过剩氧，以提高脱氧合金的收得率，减少钢液中氧化物夹杂。（2）可作为钢液温度高低的标态（3）节约Fe-Mn合金的用量
8—5炼钢过程的碳氧化反应的作用是什么，脱碳速度如何表达？
作用：①加大钢-渣界面，加快反应的进行；②搅拌熔池均匀成分和温度；
③有利于非金属夹杂物的上浮和有害气体的排出；④放热升温。
ω[c]%。
脱碳速率表达式：-dω[c]%/dt=k
c
8—6什么是磷的分配系数和炉渣磷熔，影响炼钢过程脱磷的因素有哪些？
8—7什么是硫容，影响炼钢过程脱硫的因素有哪些？
8—8钢液的脱氧方式有哪几种，各有什么特点？
答：按脱氧原理分：脱氧方法有三种，即沉淀脱氧法，扩散脱氧法和真空脱氧法。
沉淀脱氧法：又叫直接脱氧。把块状脱氧剂加入到钢液中，脱氧元素在钢
液内部与钢中氧直接反应，生成的脱氧产物上浮进入渣中的脱氧方法称为沉淀
脱氧。特点：在钢液内部进行，脱氧速度快；但生成的脱氧产物有可能难以完
全上浮而成为钢中非金属夹杂。
扩散脱氧法：又叫间接脱氧。将粉状的脱氧剂如C粉﹑Fe-Si粉﹑CaSi粉
﹑Al粉加到炉渣中，降低炉渣中的氧含量，使钢液中的氧向炉渣中扩散，从
而达到降低钢液中氧含量的一种脱氧方法。特点：在渣中进行，钢液中的氧需
要向渣中转移，故脱氧速度慢，脱氧时间长；但脱氧产物在渣相内形成，不在
钢中生成非金属夹杂物。
真空脱氧法：是利用降低系统的压力来降低钢液中氧含量的脱氧方法。只
适用于脱氧产物为气体的脱氧反应如[C]----[O]反应。（常用于炉外精炼）特点：脱氧产物为气体，易于排除，不会对钢造成非金属夹杂的污染，故这种脱
氧方法的钢液洁净度高；但需要有专门的真空设备。
8—9什么是较为活泼的金属在炼钢过程中的转变温度，金属铬在不锈钢冶炼中如何保证其不被氧化？
当温度大于转变温度时，金属与氧的结合能力比碳与氧的结合能力差，当温度小于转变温度时，则相反。
脱碳保铬
9-1 转炉和电炉用的原材料各有哪些？
答：转炉：铁水（生铁），废钢，铁合金，造渣剂，冷却剂，增碳剂，燃料和氧化剂。
电炉：废钢，生铁，造渣剂，冷却剂，增碳剂，燃料和氧化剂。
9-2 转炉炼钢对铁水成分和温度有何要求？
（1）成分：Si为0.30%-0.60%、Mn为0.20%-0.80%、 [P]≤0.20%、S≤0.05%。（2）带渣量：进入转炉的铁水要求带渣量不得超过0.5%。
（3）温度：我国炼钢规定入炉铁水温度应大于1250℃，并且要相对稳定。
9—3什么是活性石灰，它有哪些特点？
答：通常把在1050℃-1150℃温度下，在回转窑或新型竖窖内焙烧的石灰叫活性石灰。它具有高反应能力，体积密度小，孔隙度高，比表面积大晶粒细小等特点。9—4萤石在炼钢中起什么作用？
答：加速石灰溶解，迅速改善炉渣流动性。
