ICEM网格划分原理ICEM（Icem CFD）是一种用于流体力学计算的网格生成软件，广泛应用于航空航天、汽车、能源、船舶等领域。
ICEM网格划分原理主要包括松劲网格划分、结构化网格划分和非结构化网格划分三个部分。
下面将详细介绍这些原理。
1.松劲网格划分：松劲网格划分顾名思义是指网格的单元格可以灵活地重新排列和处理。
通常用于处理比较复杂的几何形状。
计算机先将几何形状映射到一个参数空间中，然后网格划分软件根据给定的规则生成初始网格。
网格可以通过细化和简化单元格来调整，以适应不同的模拟需求。
优点是可以对复杂几何形状进行灵活处理，但由于网格的复杂性，计算效率较低。
2.结构化网格划分：结构化网格划分是指网格按照一定的规律排列，形成规则的矩形或立方体结构。
这种网格划分方法适用于较简单的几何形状，如长方体或柱体。
结构化网格划分的原理是先将几何形状划分为一定数量的网格单元，然后再根据需求进行细分或剖分，以满足数值计算的精度要求。
结构化网格划分的优点是计算效率高，但对于复杂几何形状的处理能力有限。
3.非结构化网格划分：非结构化网格划分是指网格以不规则的三角形、四面体或多边形等形式排列，适用于包含复杂流动特性的几何形状。
非结构化网格划分的原理是先根据几何形状创建一个初始网格，然后利用边界层法、代数生成法、移动网格法等技术对网格单元进行优化和调整，以满足数值计算的要求。
非结构化网格划分的优点是适用范围广，可以处理复杂的几何形状和边界条件，但计算效率相对较低。
除了以上三种基本的网格划分方法，ICEM还提供了一系列的划分技术和工具，如自适应网格划分、边界层自动生成、网格加密等。
自适应网格划分是指在计算过程中根据流动场的变化，动态地调整网格分辨率和密度，以获得更准确的计算结果。
边界层自动生成是指根据流动特性和模拟条件自动生成边界层，以精确模拟边界层流动。
网格加密则是通过增加网格单元数量来提高计算精度，适用于需要高精度模拟的流动问题。
ICEM⽹格划法的学习总结1、ICEM学习ICEM的模型树按照⼏何、块、⽹格，局部坐标和part⼏部分来显⽰。
在⼏何中点线⾯与块中的点线⾯叫法不同。
如下图所⽰：Body 在⾮结构化⽹格⽣成过程中，⽤于定义封闭的⾯构成的体，定义不同区域的⽹格。
Part是对⼏何与块的详细定义。
Part中既可以包含⼏何，⼜可以包含块。
可以点、线⾯、块、⽹格，但是⼀条线只存在于⼀个part中。
⽹格单元类型：1.⽹格⽣成⽅法：1、AutoBlock2、Patch Dependent3、Patch Independent4.Shrinkwrap壳、⾯⽣成⽹格的过程：2.Tolerance与颜⾊问题：导⼊ICEM中的模型⾸先要进⾏模型修复。
导⼊到ICEM中的⼏何模型要可能会出现三种颜⾊curve，红颜⾊的正常，黄⾊的为不连续的，蓝⾊的为重复的。
黄⾊的是单个⾯的边界（⼆维），红⾊的是两个⾯的交界线，蓝⾊的是三个/三个以上⾯相交的交线。
（出现蓝线是没有问题的，表明这个线是两个⾯以上的共线，只要不出现黄线就可以，黄线表⽰这⼉有裂缝。
）黄线表⽰出现了洞，可能是⾯丢失了，造成蓝线的原因是有⾯体重叠了，你得删除多余的⾯体。
黄⾊的线表有孔或缝隙。
绿⾊的线直接删除。
⽩⾊的边和顶点：这些边位于不同的材料体间，它们和被关联的顶点将被映射到这些材料体中最贴近的CAD 表⾯，⽽且这些边上的顶点只能在表⾯内移动。
蓝⾊的边和顶点：这些边位于体内部。
它们的顶点也是蓝⾊的，可以在选择之前沿边拖拽。
绿⾊的边和顶点：这些边和关联的顶点是映射到曲线的，这些顶点只能在它所映射的曲线上移动。
红⾊的顶点：这些顶点是映射到指定的点的。
导⼊的模型必须是封闭的⾯，线是红⾊的。
⾃动⽣成翼型的⽹格。
3.equivalence将同⼀空间位置的重复节点消除（通常，消除ID好较⼤的节点，保留ID好较⼩的节点），只保留⼀个节点，⼀般与“Verify”配合使⽤，这种⽅法可通过任何FEM定义（单元的相关定义、MPC等式、载荷、边界条件等）、⼏何定义和组等实现。

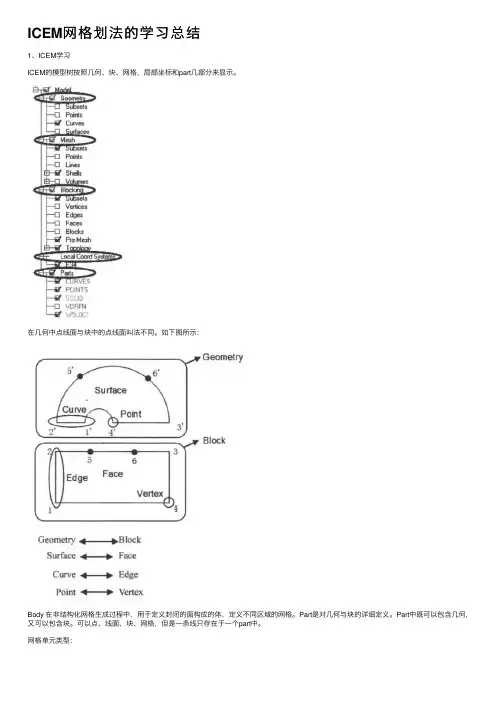

ICEM网格划法的学习总结第一篇：ICEM网格划法的学习总结1、ICEM学习ICEM的模型树按照几何、块、网格，局部坐标和part几部分来显示。
在几何中点线面与块中的点线面叫法不同。
如下图所示：Body 在非结构化网格生成过程中，用于定义封闭的面构成的体，定义不同区域的网格。
Part是对几何与块的详细定义。
Part中既可以包含几何，又可以包含块。
可以点、线面、块、网格，但是一条线只存在于一个part中。
网格单元类型：1.网格生成方法：1、AutoBlock2、Patch Dependent3、Patch Independent4.Shrinkwrap壳、面生成网格的过程：2.Tolerance与颜色问题：导入ICEM中的模型首先要进行模型修复。
导入到ICEM中的几何模型要可能会出现三种颜色curve，红颜色的正常，黄色的为不连续的，蓝色的为重复的。
黄色的是单个面的边界（二维），红色的是两个面的交界线，蓝色的是三个/三个以上面相交的交线。
（出现蓝线是没有问题的，表明这个线是两个面以上的共线，只要不出现黄线就可以，黄线表示这儿有裂缝。
）黄线表示出现了洞，可能是面丢失了，造成蓝线的原因是有面体重叠了，你得删除多余的面体。
黄色的线表有孔或缝隙。
绿色的线直接删除。
白色的边和顶点：这些边位于不同的材料体间，它们和被关联的顶点将被映射到这些材料体中最贴近的CAD表面，而且这些边上的顶点只能在表面内移动。
蓝色的边和顶点：这些边位于体内部。
它们的顶点也是蓝色的，可以在选择之前沿边拖拽。
绿色的边和顶点：这些边和关联的顶点是映射到曲线的，这些顶点只能在它所映射的曲线上移动。
红色的顶点：这些顶点是映射到指定的点的。
导入的模型必须是封闭的面，线是红色的。
自动生成翼型的网格。
3.equivalence 将同一空间位置的重复节点消除（通常，消除ID 好较大的节点，保留ID好较小的节点），只保留一个节点，一般与“Verify”配合使用，这种方法可通过任何FEM定义（单元的相关定义、MPC等式、载荷、边界条件等）、几何定义和组等实现。
