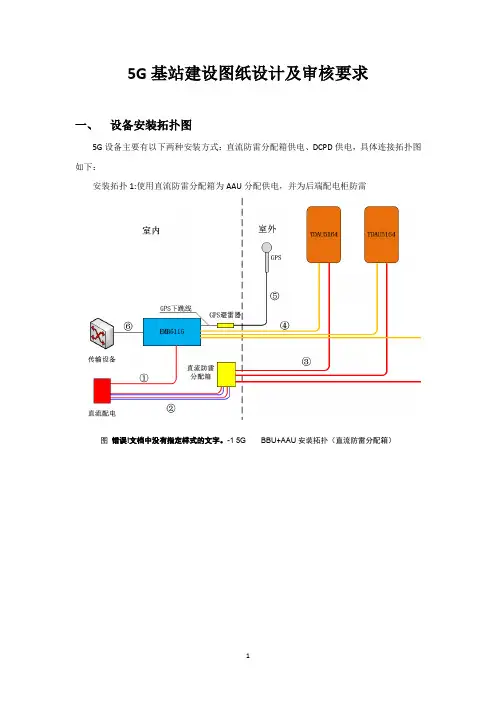

5G基站建设图纸设计及审核要求一、设备安装拓扑图5G设备主要有以下两种安装方式:直流防雷分配箱供电、DCPD供电,具体连接拓扑图如下:安装拓扑1:使用直流防雷分配箱为AAU分配供电,并为后端配电柜防雷图错误!文档中没有指定样式的文字。
-1 5G BBU+AAU安装拓扑(直流防雷分配箱)安装拓扑2:使用DCPD为AAU分配供电,并为后端配电柜防雷。
图错误!文档中没有指定样式的文字。
-2 5GBBU+AAU安装拓扑(DCPD)二、主设备参数2.1 EMB6116参数2.2 TDAU5164N78参数2.3主设备线缆参数三、配套需求设计3.1室内配套设计1、机房平面图需如实反映本次工程机房大小及室内所有设备的尺寸及安装位置,新增设备加粗表示,尺寸标注需齐全、准确。
2、壁挂设备需注明距地高度,并保证所需安装、维护、散热空间,具体要求如下:(1)BBU侧面挂墙面板朝下方式:正前方≥600mm操作空间,顶部≥150mm安全距离,距离地面≥600mm,推荐1200cm-1500mm,距离遮挡物≥500mm操作空间,侧面出风口≥500mm散热空间,进风口≥300mm散热空间。
(2)BBU侧面挂墙面板出风口朝上方式:正前方≥600mm操作空间,顶部≥500mm 散热空间,距离地面≥600mm,推荐1200cm-1500mm,距离遮挡物≥350mm,左侧≥600mm操作空间,右侧≥150mm安全距离。
(3)直流防雷箱挂墙安装,安装空间不小于300mm×245mm×105mm,防雷箱周围足够的走线空间3、设备表需完整反映本机房内所有设备名称、型号、尺寸、数量以及安装属性(原有、新增),此表内容需与预算保持一致。
4、图纸说明需清楚描述本次工程相关信息,主要有以下几点要求:项目归属:描述本次工程归属项目情况站点配置:描述本站设备类型、小区参数配置(EMB6116,TDAU5164N78)机房归属:描述本站机房归属(移动自有、铁塔租用)设备供电:描述本次新增设备需占用的空开大小、数量、位置,核算新增设备功耗并明确是否需新增/更换电源模块、空开,注意:(1)如果使用直流防雷箱进行电源分配,S111配置时,給3个AAU同时供电,双路供电,每路所需最大电流63.75A,直流防雷箱需2路80A空开,BBU需1路63A 空开。
无线专业图纸绘制方法李毅程云飞课程目标通过学习,希望大家可以掌握以下内容•通信工程制图的相关知识•无线专业图纸绘制流程•绘图工具visio5的基本使用•绘制简单的无线专业基站施工图课程内容•通信工程制图的基本要求•无线专业图纸绘制流程及注意事项•绘图工具visio5•实例操作演示课程大纲•通信工程制图基本要求•无线专业图纸绘制流程及注意事项•绘图工具visio5•实例操作演示通信工程制图基本要求•工程识图•通信工程制图的要求•通信工程制图的统一规定工程识图•通信工程图纸是通过图形符号、文字符号、文字说明及标注表达的•按不同专业的要求将上述元素画在一个平面上就组成了一张工程图纸上就组成张程纸工程识图•为了读懂图纸就必须理解和掌握图纸中各种图形符号、文字符号等所代表的含义•专业人员通过图纸了解工程规模、工程内容、统计工程量、编制工程概、预算统计出工程量、编制出工程概、预算阅读图纸、统计工程量的过程就称为识图通信工程制图的要求•选取适宜图纸表述,采用简单的表达方式•图面布局合理,便于识别•选用合适的图线宽度•正确使用图标和行标规定的图形符号通信工程制图的要求•选择合适的图纸幅面•准确的按规定标注必要的技术数据和注释,并按规定进行书写或打印•按规定设置图衔,按责任范围签字,按定规定的顺序编号通信工程制图的统一规定¾图幅尺寸幅面和图框大小应符合国标GB6988.286《电•幅面和图框大小应符合国标GB69882-86《电气制图一般规则》•应选择较小的合适的图面通信工程制图的统一规定¾图幅尺寸工程图纸尺寸表长 x 宽1189 x 841841 x 594594 x 420420 x 297297 x 210图框外留宽:装订线边宽25mm,其余三边宽为:A 0、A 1、A 2为10mm,A 3、A 4为5mm通信工程制图的统一规定¾图线型式及其应用线型分类及其用途表实线基本线条:图纸主要内容用线基本线条图纸主要内容用线通信工程制图的统一规定¾图线型式及其应用指引线、尺寸标注线应采用细实线•指引线尺寸标注线应采用细实线•当需要区分新安装的设备时,粗线表示新建,细线表示原有设施,虚线表示规划预留部分细线表示原有设施虚线表示规划预留部分通信工程制图的统一规定¾比例对于平面布置图等般有比例要求•对于平面布置图等一般有比例要求•对于平面布置图等图纸推荐的比例为:1:10,1:20,1:50,1:100,1:200,1:500,1:1000等1:101:201:501:1001:2001:5001:1000等•应根据实际需要选择合适的比例通信工程制图的统一规定¾尺寸标注标高和管线长度以米(m)为单位,其他尺寸均以•标高和管线长度以米(m)为单位其他尺寸均以毫米(mm)为单位•尺寸数值应顺着尺寸线方向写,数值的高度方尺寸数值应顺着尺寸线方向写数值的高度方向应和尺寸线垂直,并不得被任何线通过通信工程制图的统一规定¾字体及写法,•文字内容从左至右横向书写,文字多时宜放在图的下面或右侧,字体推荐使用宋体、,•图中的“说明”、“注”等字样,应写在具体文字内容的左上方,并使用比文字内容大一号的字体通信工程制图的统一规定¾字体及写法说明内容多余项时,应按下列顺序号排列:•说明内容多余一项时应按下列顺序号排列:1、2、3、…(1)、(2)、(3)…(1)(2)(3)、、…123通信工程制图的统一规定¾字体及写法•涉及数量的数字,均应用阿拉伯数字表涉及数量的数字均应用阿拉伯数字表示•使用国家颁布的法定计量单位通信工程制图的统一规定¾图衔通信工程勘查设计图衔的规格举例广东省电信规划设计院40203020202070通信工程制图的统一规定¾图衔•图纸编号按以下规则处理工程计划号设计阶段代号专业代号图纸编号•工程计划号:使用上级下达或签约编排的计划号通信工程制图的统一规定¾图衔常用设计阶段代号表修设计勘查报告K修正设计X参考《通信建设工程概预算人员培训教材》第三章第三节有关内容课程大纲•通信工程制图基本要求•无线专业图纸绘制流程及注意事项•绘图工具visio5•实例操作演示无线专业图纸绘制流程总体了解查勘图,定绘图比例整理查勘表体解勘,定位置(不需画出)无线专业图纸绘制流程槛)以及机房内的防光防水处理设备负荷要求表和相架安装槛)以及机房内的防光防水处理,设备负荷要求表和相架安装。
4、5G基站无线图纸设计根据甲方设计要求,明确设计对象是4G(TDD/FDD)基站还是5G基站,是新建基站还是扩容基站还是搬迁基站。
根据设计不同做出相应的设计。
查勘时已定好设计方案,这样图纸设计时候把现网以及在现网基础上的设计方案画出来。
一、4G新建基站:1、本站新建站:本站建设时候,BBU和RRU在同一基站,中间并无传输路由。
图纸设计从机房到天馈依次画出。
如图所示:图1.11)机房图纸由无线基站机房设备平面布置图、无线基站机房铁件图以及无线基站线缆路由图及导线明细表三张图纸构成。
其中无线基站机房设备平面布置图为机房内主要设备布局图,无线基站机房铁件图为走线架等杆件图,无线基站线缆路由图及导线明细表为室内导线路由及材料明细。
无线基站机房设备平面布置图注意要点:首先明确指北并在图纸上标出指北方向。
画机房时设备明确,标注清晰,整体机房格局还原与现场一样。
在现网基础上做的设计内容要明确标识(如下图),新增、拆除设备型号、位置等一一标识;图1.2材料表与机房内设备一一对应,务必求全;图1.3在文字描述里,机房站名、经纬度、地址等信息务必真实准确。
若机房为移动产权,则把现网用电容量以及新增设备后用电容量计算清楚,并计算是否需要扩容电源,如铁塔产权则由铁塔相关人员计算测量,我们不做过多描述;图1.4无线基站机房铁件图注意要点:机房内水平走线下、垂直走线架、接地排等标注清楚。
图1.5在无线机架中将新增主设备位置标注清楚。
如果所有机柜都满列,没有足够空间新增BBU,则选择合适位置新增壁挂BBU方案;图1.6新增主设备为保护用电安全,用电不直接从开关电源(PS)里接引,需DCDU、直流配电箱、防雷箱等转接供电。
新增转接供电设备从PS用电端子标识清楚;转接供电设备用电端子也描述清楚;图1.7无线基站线缆路由图及导线明细表注意要点:室内线缆路由标识清楚,长度计算准确。
图1.82)天馈图纸由俯视图和侧视图构成。
先明确天馈环境,确定指北方向,并根据指北确定方位角方向;图1.9主设备、天线等设计方案以及线缆路由在天馈图中体现出来并标注挂高,注意GPS位置并标注出来,确定GPS向南向上45°内无遮挡(如下图左俯视图,右侧视图)。
