寝室楼网络综合布线寝室楼网络综合布线一：A座寝室楼概况:A座楼共有6层， 2--6层28个寝室 1层20个寝室一共有160个寝室寝室高3米宽4米长2米走廊宽约2米长约51服务器室分别在2楼和4楼分管1.2.3层和4.5.6层2--6楼的寝室分布图1楼寝室分布图工程施工要求：工程施工包括线槽安装、交换机、机柜的放置、模块的设置等。
要求尽量避免在在顶楼、底楼和潮湿的地方二：设计范围及分工（1）由各个楼层配线间至各个信息点的室内5类双绞线的布放。
（2）各个楼层配线间至建筑物配线间的5类双绞线、机柜，标准24口模块式配线架和机柜、三：布线系统总体结构2和4楼服务器室分布和走向一楼网线走向四：星型结构星型结构的优点是结构简单、建网容易、控制相对简单。
其缺点是属集中控制，主节点负载过重，可靠性低，通信线路利用率低。
一个星型拓扑可以隐在另一个星型拓扑里而形成一个树型或层次型网络拓扑结构。
相对其他网络拓扑来说安装比较困难，比其他网络拓扑使用的电缆要多。
容易进行重新配置，只需移去、增加或改变集线器某个端口的连接，就可进行网络重新配置。
由于星型网络上的所有数据都要通过中心设备，并在中心设备汇集，星型拓扑维护起来比较容易。
受故障影响的设备少，能够较好地处理。
五：布线设置本布线系统包括六个子系统：即工作区子系统、水平子系统、垂直干线子系统、管理子系统、设备间子系统、系统拓扑图和布线系统图后附。
1、工作区子系统对于工作区子系统，每个信息点用一个单口面板。
对于连接用户终端的数据跳线，为了给学校节省投资，由我们自己制作。
各楼的信息插座均采用白色86型具有防尘盖的单口面板和超5类模块，信息插座底部距离地面高度为300MM。
各楼信息模块的数量，信息插座面板的数量为信息点数的一半。
各楼信息模块和面板的数量如各楼布线设备和材料清单所示。
2、水平子系统配线子系统（水平子系统）应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备线缆和跳线等组成。
10网络综合布线工程案例网络综合布线工程案例一：大型企业总部办公楼网络布线工程大型企业总部办公楼由于业务扩张，需要对现有的网络布线进行升级和扩容。
项目要求提高网络带宽和稳定性，以适应大量用户同时上网和数据传输的需求。
项目开始前，我们先进行了现场勘测，评估了总部楼层结构和用户网络需求。
根据勘测结果，我们设计了一套新的网络布线方案，包括上级机房和楼层机房之间的主干线路以及楼层内每个工作区域的分支线路。
我们在主干线路方面采用了高速光纤进行传输，以满足大流量数据传输的需求。
同时加装了双机房冗余设计，确保网络不会因为机房单点故障而影响整个办公楼的网络运行。
为了提高网络连接的可靠性，我们使用了冗余设备和链路，保证数据的备份和传输的可靠性。
在楼层内分支线路的布线方面，我们采用了配线架和配线管理系统。
通过合理布置配线架，确保每个工作区域都能方便地连接到配线架上的网络端口，实现各个工作区域之间的联通。
在工程实施过程中，我们严格按照设计方案进行了布线和接地工作。
我们使用了高品质的光纤和网线，并且安装了合适的保护套管和标识，确保网络布线的安全和整洁。
工程完成后，我们进行了全面的测试和验收，确保网络布线的质量和可靠性。
通过使用专业的测试仪器，我们测试了网络带宽、延迟和丢包率等参数，保证网络能够满足用户的需求。
总结：通过对大型企业总部办公楼网络综合布线工程的升级和扩容，我们成功提高了网络的带宽和稳定性，满足了大量用户同时上网和数据传输的需求。
这个案例展示了我们在网络综合布线方面的专业能力和丰富经验，得到了客户的高度认可和赞许。

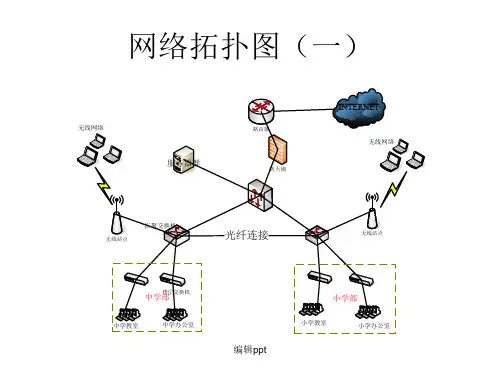

网络综合布线工程案例二：学校校园网络改造工程学校的校园网络存在老化和拥挤的问题，为了提高网络服务质量和满足日益增长的网络需求，学校决定进行校园网络改造工程。
项目开始前，我们先进行了现场勘测，了解了学校的网络使用情况和需求。
在勘测结果的基础上，我们制定了一套全新的校园网络布线方案。
根据方案，我们对学校的网络进行了整体升级和优化。
网络综合布线工程案例一、项目背景企业办公楼位于城市商业中心，由于网络基础设施老化，网络带宽无法满足办公需求，用户上网速度慢，信号不稳定，频繁断线。
为了提高网络速度和稳定性，企业决定进行网络综合布线工程的改造，并提升网络设备的质量。
二、项目目标1.提供稳定、高速的有线网络服务，支持大规模用户同时上网。
2.提供全覆盖的无线网络信号，满足移动办公的需求。
3.确保数据安全，防止黑客入侵和信息泄露。
4.提升网络管理效率，降低维护成本。
三、项目实施过程1.前期准备首先，进行现场勘察，了解办公楼结构和需求，并编制专业化设计方案。
然后，购买新的网络设备、线材和配件，并进行质量检查。
2.有线网络改造根据设计方案，对企业办公楼进行有线网络改造。
这包括重新布线、更换网络设备、安装新的面板和插座等。
优化布线设计，使网络信号传输更加稳定和高效。
3.无线网络改造根据设计方案，实施无线网络改造。
在楼内不同位置安装无线AP设备，实现全覆盖的无线信号。
使用高品质的无线设备，提供高速、稳定的无线网络。
4.安全保护措施为了数据安全，安装防火墙、入侵检测和防御系统，以防止黑客入侵和信息泄露。
合理设置网络访问权限，确保机密信息的安全性。
5.后期验收和维护对改造后的网络进行全面测试，确保各项功能正常运行。
针对问题和需求，进行调整和优化。
并为企业提供网络维护服务，定期检查网络设备，进行必要的升级和维修。
四、项目实施效果通过网络综合布线工程的改造，企业办公楼的网络问题得到了解决。
用户的上网速度得到了明显提升，信号更加稳定。
无线网络全面覆盖，满足了移动办公的需求。
数据安全得到了有效保护，防范了黑客攻击和信息泄露。
网络管理效率提高，维护成本降低。
五、项目总结本项目通过网络综合布线工程的改造，有效解决了企业办公楼的网络问题，提升了网络质量和用户体验。
同时，也为企业提供了更高效、安全的办公环境。
网络综合布线工程的改造是一个重要的信息化建设项目，为企业的发展奠定了坚实的基础。

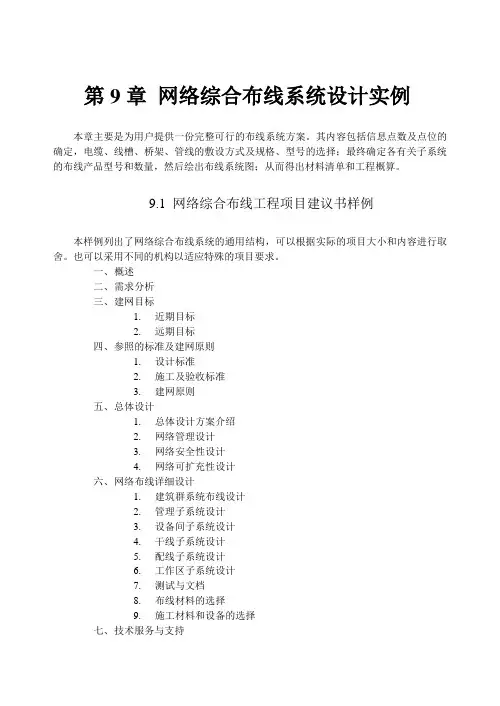

第9章网络综合布线系统设计实例本章主要是为用户提供一份完整可行的布线系统方案。
其内容包括信息点数及点位的确定，电缆、线槽、桥架、管线的敷设方式及规格、型号的选择；最终确定各有关子系统的布线产品型号和数量，然后绘出布线系统图；从而得出材料清单和工程概算。
9.1 网络综合布线工程项目建议书样例本样例列出了网络综合布线系统的通用结构，可以根据实际的项目大小和内容进行取舍。
也可以采用不同的机构以适应特殊的项目要求。
一、概述二、需求分析三、建网目标1.近期目标2.远期目标四、参照的标准及建网原则1.设计标准2.施工及验收标准3.建网原则五、总体设计1.总体设计方案介绍2.网络管理设计3.网络安全性设计4.网络可扩充性设计六、网络布线详细设计1.建筑群系统布线设计2.管理子系统设计3.设备间子系统设计4.干线子系统设计5.配线子系统设计6.工作区子系统设计7.测试与文档8.布线材料的选择9.施工材料和设备的选择七、技术服务与支持2双页为部分名，没有部分时为书名八、附录1.工程预算清单2.设计位介绍3.项目设计人员介绍4.资格证书9.2 综合布线施工图设计9.2.1 设计内容提供可供施工的图纸，主要由图纸目录、设计说明、设备表、材料表、图例、系统图、楼层平面图、建筑群平面图和供电系统图等组成。
9.2.2 施工图设计要求施工图设计就是将设计人的设计意图和施工要求以图纸的形式准确的表达出来，用以指示施工人员具体操作安装。
施工图设计根据方案设计进行编制，其内容在9.2.1中描述。
施工图设计应满足以下要求：1．根据图纸，可进行施工和安装；2．根据图纸，可编制施工图预算；3．根据图纸，可安排材料、设备订货和非标准设备的制作；4．根据图纸，可进行工程验收。
9.2.3 系统图系统图可以看出整个网络的拓扑结构，例如：星型、环形还是总线型等，还可列出光缆的数量、类别、路由、敷设方式和每根光缆的芯数。
垂直系统的布线方式和类别，是光缆还是大对数双绞线。
网络综合布线工程案例一、项目背景公司作为一家新兴的科技企业，致力于研发和销售智能家居产品。
随着公司业务的不断扩展，其办公场所所需的网络资源也日益增加。
为了满足公司未来发展的需求，公司决定进行网络综合布线工程的建设。
二、需求分析1.数据传输需求：根据现有及未来对数据传输的需求，公司需要将办公楼的每个办公室、会议室、接待区等位置进行网络布线，确保所有办公区域的网络连接畅通无阻。
2.机房建设：鉴于未来公司业务的扩展，需建设一间完备的机房，用于存储公司各类服务器、网络设备等设施。
机房的布线应保证高效稳定，并配备相应的冷却设备。
3.网络安全要求：为保护公司数据安全，需要在整个网络布线系统中增加安全设备，如防火墙、入侵检测系统等，确保网络安全性。
三、方案设计1.网线布线方案：根据实际需求，采用高质量的双绞线进行布线，保证数据传输的稳定性和速度。
将主干线从机房引入办公楼各层，并在每个楼层的机房中设置交换机，将连接线分配到各个办公室、会议室等位置。
2.无线网络方案：为满足移动办公的需求，安装无线AP设备，覆盖整个办公楼，提供稳定可靠的无线网络服务。
3.机房建设方案：在办公楼的底层设置机房，保证机房有良好的通风条件，并设置冷却设备，确保服务器和网络设备的安全运行。
4.安全设备方案：在网络布线系统中设置网站过滤、入侵检测、防火墙等安全设备，监控网络通讯，防止外部攻击和非法入侵。
四、工程实施1.网线布线：根据设计方案进行网线布线，将主干线引入各楼层机房，并从机房布线到办公室、会议室等各个位置。
2.无线网络安装：根据设计方案进行无线AP设备的安装，并对设备进行调试和优化，确保覆盖范围和信号质量满足需求。
3.机房建设：按照设计方案建设机房，并安装好各类服务器、网络设备等，并进行电线布线和冷却设备的安装。
4.安全设备安装：根据设计方案，将安全设备安装在网络布线系统中，并进行配置和调试，确保网络的安全性。
五、验收与效果评估完成网络布线工程后，组织相关人员进行验收。
