国际纸箱箱型标准瓦楞纸箱的箱型结构．在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。

以往对纸箱包装结构的语言描述既冗长又复杂，现在改用本标准后，箱型用简单的数字代号表示，使任何国家的人不论在语言或其他方面所存在的差异都容易理解。

纸箱包装的订单和规格都可参照本标准。

本标准只能由FEFC0和ASSC0作增补和修改。

本标准下的系统结构为纸箱内部视图纸箱规格尺寸除非另有规定，所有纸箱内径尺寸都以毫米为单位表示如下：长度(L)×宽度(B)×高度(H)其中，长度(L)=开口处最长的尺寸宽度(B)=开口处最短的尺寸高度(H)=从开口处至箱底水平面的尺寸长度、宽度和高度的规格尺寸在纸箱结构说明中都作了明确规定，在某些箱型中其宽度要大于长度。

测定纸箱尺寸，必须在规定的标准气候条件下进行，在平铺的纸板上从压线中心处开始．同时注意量具本身的厚度。

对于罩盖型纸箱，罩盖的高度(h)可在斜线后用第四尺寸表示，即355 X 205×120／40毫米(L) (B) (H) (h)对于搭口外部摇盖纸箱，搭口(o)区域的长度可在斜线后用第四尺寸表示，即355×205×1 20／40毫米(L) (B) (H) (o)纸板规格尺寸除非另有规定，所有瓦楞纸板尺寸都以毫米为单位表示如下：第一尺寸×第二尺寸其中，第一尺寸=沿胶缝的长度第二尺寸=垂直于胶缝的长度纸箱式样某些纸箱类型衍生自同种式样，因而无需就此类型另行规定。

但是在表示基本箱型式样的数字后面需添加一个后缀数字．并用破折号隔开，如0201—2。

具体到每个生产商，这样的式样标准可能会略有不同。

纸箱式样组合下图所示的纸箱结构式样为纸箱的基本类型。

若纸箱的结构为两种或三种基本类型的组合，如摇盖组合，也同样可以表示为：上摇盖0204，下摇盖0215 这样的式样还可以表示为O204／O215(上摇盖／下摇盖)。

瓦楞纸箱的设计要求

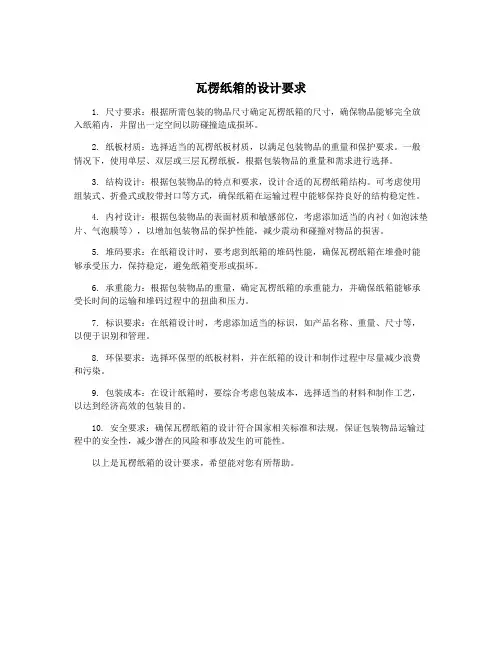

1. 尺寸要求：根据所需包装的物品尺寸确定瓦楞纸箱的尺寸，确保物品能够完全放入纸箱内，并留出一定空间以防碰撞造成损坏。

2. 纸板材质：选择适当的瓦楞纸板材质，以满足包装物品的重量和保护要求。

一般情况下，使用单层、双层或三层瓦楞纸板，根据包装物品的重量和需求进行选择。

3. 结构设计：根据包装物品的特点和要求，设计合适的瓦楞纸箱结构。

可考虑使用组装式、折叠式或胶带封口等方式，确保纸箱在运输过程中能够保持良好的结构稳定性。

4. 内衬设计：根据包装物品的表面材质和敏感部位，考虑添加适当的内衬（如泡沫垫片、气泡膜等），以增加包装物品的保护性能，减少震动和碰撞对物品的损害。

5. 堆码要求：在纸箱设计时，要考虑到纸箱的堆码性能，确保瓦楞纸箱在堆叠时能够承受压力，保持稳定，避免纸箱变形或损坏。

6. 承重能力：根据包装物品的重量，确定瓦楞纸箱的承重能力，并确保纸箱能够承受长时间的运输和堆码过程中的扭曲和压力。

7. 标识要求：在纸箱设计时，考虑添加适当的标识，如产品名称、重量、尺寸等，以便于识别和管理。

8. 环保要求：选择环保型的纸板材料，并在纸箱的设计和制作过程中尽量减少浪费和污染。

9. 包装成本：在设计纸箱时，要综合考虑包装成本，选择适当的材料和制作工艺，以达到经济高效的包装目的。

10. 安全要求：确保瓦楞纸箱的设计符合国家相关标准和法规，保证包装物品运输过程中的安全性，减少潜在的风险和事故发生的可能性。

以上是瓦楞纸箱的设计要求，希望能对您有所帮助。

瓦楞纸箱的设计方法第一节，瓦楞纸板的知识一、瓦楞纸板的结构① 外面纸等级，外面纸定量·瓦楞芯纸等级-瓦楞芯纸定量·内面纸等级-内面纸定量、瓦楞楞型F。

B-300·C-125·B-300AF② 外面纸定量/内面纸定量-瓦楞芯纸定量/瓦楞层数、瓦楞楞型。

293/240-151/1C③ 纸板代号-纸板类别号，同类纸板序号S-1.1,D-2.1二、瓦楞纸板的厚度瓦楞纸板厚度是瓦楞纸箱设计中一个非常重要的因素，一般是原纸厚度与瓦楞高度之和。

瓦楞纸板厚度计算公式如下：t=t1+t2+tm+fh-dt——瓦楞纸板厚度（mm）；t1——外面纸厚度（mm）；t2——内面纸厚度（mm）；tm——瓦楞芯纸厚度（mm）；fh——瓦楞辊高度（mm）；d——瓦楞纸板制造过程中的厚度损失（mm）。

影响值的主要因素有：a.双面粘贴时出现的楞高损失；b.瓦楞不正。

瓦楞纸板厚度表楞型纸板厚度楞型纸板厚度楞型纸板厚度A 5．3 AA 10．4 AB 8．1B 3．3 BB 8．1 AC 9．4C 4．3 CC 6．4 BC 7．1E 2．3三、楞纸箱箱坯构造瓦楞纸板只有经过分切、压痕、开槽开角以后，才能制成瓦楞纸箱箱坯。

箱坯结构主要包括纵压（痕）线，横压（痕）线，开槽和接头。

1、压痕①压痕的种类a.一点式b.三点式c.五点式②纵压线与横压线按压痕线方向与瓦楞楞向的不同关系，压痕又可分为：a.纵压线：与瓦楞楞向平行的压痕线。

b.横压线：与瓦楞楞向垂直的压痕线。

③压痕的作用压痕的主要作用，是使瓦楞纸板按预定位置准确地弯折，以实现精确的纸箱内尺寸。

2、开槽是指在瓦楞纸板上切出便于折叠的缺口，其宽度一般为纸板厚度再加1mm。

开槽中心线要尽量与压痕中心线对齐，前后左右的偏差要越小越好。

3、接头接头的接合方式与封箱方式一样，都有三种形式；胶带粘合、粘合剂粘合和金属钉钉合。

①胶带粘合。

②粘合剂粘合。

③金属钉接合第二节瓦楞纸箱箱型结构瓦楞纸箱箱型结构，在国际上通用由欧洲瓦楞纸箱制造商联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制定的国际纸箱箱型标准。

版次：C分发号：质量管理体系文件瓦楞纸箱设计要求文件编号：DSQS/CG-002-07-2010编制/日期：审核/日期：会签/日期：批准/日期：发布日期：实施日期：例子：五种不同造型结构设计方案：说明：1、同样装24只产品，不同的造型结构带来不同的纸板展开面积，意味着不同的成本，般宽度窄的纸箱成本会低些。

2、设定排列方法时要特别注意装好后与集装箱的宽度及高度是否匹配，纸箱高度与集装箱高度还涉及堆高层数，决定了最下层纸箱承受以配置对应的材质。

二、内径尺寸/制造尺寸/外型尺寸与纸板厚度的关系：瓦楞纸板折角后尺寸变化剖示：页次第4页共3页批准审核编制实施日期0201型箱经折角后长宽尺寸变化剖示：0201型箱经折角后高度尺寸变化剖示：页次第5页共3页批准审核编制实施日期04型折叠箱的尺寸变化关系图析：说明：我司纸箱尺寸定义为“外径尺寸”，测量方案简单设定为两压线间距，（若是全叠盖纸箱的高度测量值不含上摇盖厚度）。

三、造型結构设计程序：(1)设计构想：①、容器内容物的盛装量和盛放的排列结构方式②、容器造型结构的基本形体和构成方式③、纸板材料选配，成型工艺手段，包装使用操作④、制造成本、运输费用、商品安全系数等(2)样品制作：批量定单及高要求的客户需打样箱试装。

(3)试装试验：部分产品不光要试装箱规是否合适，还需试验静压与摔箱等强度测试。

(4)图纸绘制：不同的造型结构都由不同的图线符号、结构部位代号及加工工艺代号表示。

页次第6页共3页批准审核编制实施日期图线符号：结构部位代号：加工工艺代号，符号：页次第7页共3页批准审核编制实施日期四、抗压强度与耐破强度的设计与計算：注：K在下面会作详细介绍。

五、安全系数的测算：印刷工艺\箱规比例\开孔\模切工艺对纸箱抗压强度的影响关系：1、印刷工艺：单色印刷\双色及三色印刷\四色套印\满版面实地--减6~8%，文字内容越多，印刷面积越大，减幅越大(减10-15%)，四色套印减20%，满版面实地减20%，满版实地加多色减30%。

瓦楞纸箱的箱型及其尺寸设计随着近年来各行业对瓦楞纸箱用量的增多，用户对其功能也提出了更高的要求。

在纸箱的结构设计方面，特别是在集装箱装箱运输、货架储存方面，合理的尺寸、造型和配材不仅能节约成本，提供最优的包装解决方案，而且能保证产品在长期的货运过程中得到最有效的保护。

在这样的情况下，瓦楞纸箱的结构及尺寸设计也显得日益重要。

一、瓦楞纸箱的箱型标准纸箱的尺寸设计先从确定产品性质及箱型开始。

先确定了箱型才能对各个部分的尺寸进行设计和计算。

（一）国际纸箱箱型标准国际瓦楞纸箱的箱型标准有两大类，一类是经国际瓦楞纸板协会批准，由欧洲瓦楞纸板制造工业联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制订的国际纸箱箱型标准；另一类是日本、美国的国家标准。

国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。

统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。

不同厂家改型后缀码所代表的箱型不同，但同厂家应该是唯一专用的。

后缀码方便建立CAD/CAM库或专用箱图库。

如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。

一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的瓦楞纸板的厚度而定，一般在25 mm～45 mm之间。

02型也有插底结构，其特点是防止所装物品从底部漏出。

02型瓦楞纸箱在运输时呈平板状，使用时装入内装物封合摇盖，应用最广。

（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》，规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，。

本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。

目前我国常用的瓦楞纸箱主要是标准中的02类，即美、日标准中的A型箱。

02类中有0201箱型（平口纸箱）、0202箱型（搭口纸箱）、0203箱型（大盖纸箱）。
