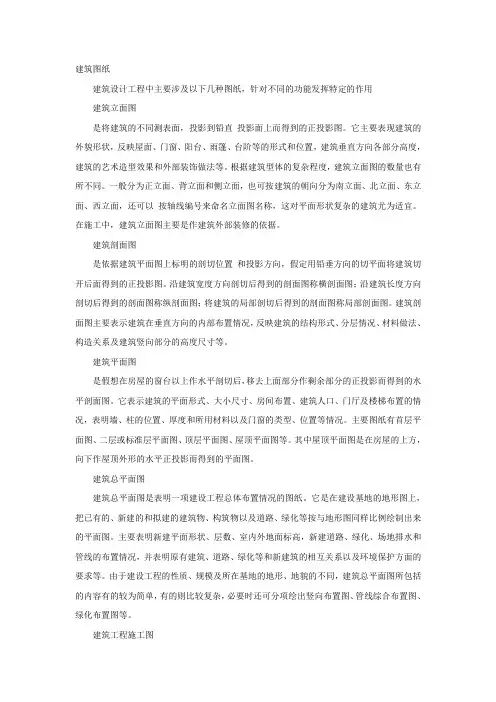

建筑图纸建筑设计工程中主要涉及以下几种图纸，针对不同的功能发挥特定的作用建筑立面图是将建筑的不同测表面，投影到铅直投影面上而得到的正投影图。
它主要表现建筑的外貌形状，反映屋面、门窗、阳台、雨篷、台阶等的形式和位置，建筑垂直方向各部分高度，建筑的艺术造型效果和外部装饰做法等。
根据建筑型体的复杂程度，建筑立面图的数量也有所不同。
一般分为正立面、背立面和侧立面，也可按建筑的朝向分为南立面、北立面、东立面、西立面，还可以按轴线编号来命名立面图名称，这对平面形状复杂的建筑尤为适宜。
在施工中，建筑立面图主要是作建筑外部装修的依据。
建筑剖面图是依据建筑平面图上标明的剖切位置和投影方向，假定用铅垂方向的切平面将建筑切开后面得到的正投影图。
沿建筑宽度方向剖切后得到的剖面图称横剖面图；沿建筑长度方向剖切后得到的剖面图称纵剖面图；将建筑的局部剖切后得到的剖面图称局部剖面图。
建筑剖面图主要表示建筑在垂直方向的内部布置情况，反映建筑的结构形式、分层情况、材料做法、构造关系及建筑竖向部分的高度尺寸等。
建筑平面图是假想在房屋的窗台以上作水平剖切后，移去上面部分作剩余部分的正投影而得到的水平剖面图。
它表示建筑的平面形式、大小尺寸、房间布置、建筑人口、门厅及楼梯布置的情况，表明墙、柱的位置、厚度和所用材料以及门窗的类型、位置等情况。
主要图纸有首层平面图、二层或标准层平面图、顶层平面图、屋顶平面图等。
其中屋顶平面图是在房屋的上方，向下作屋顶外形的水平正投影而得到的平面图。
建筑总平面图建筑总平面图是表明一项建设工程总体布置情况的图纸。
它是在建设基地的地形图上，把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按与地形图同样比例绘制出来的平面图。
主要表明新建平面形状、层数、室内外地面标高，新建道路、绿化、场地排水和管线的布置情况，并表明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。
由于建设工程的性质、规模及所在基地的地形、地貌的不同，建筑总平面图所包括的内容有的较为简单，有的则比较复杂，必要时还可分项绘出竖向布置图、管线综合布置图、绿化布置图等。
建筑结构施工图结构施工图是表示建筑物各承重构件（基础、承重墙、柱、梁、板、屋架等）的布置、形状、大小、材料、构造及相互连接的图祥。
一般有基础图、上部结构布置图和结构详图。
绘制结构施工图除应遵守《房屋建筑制图统一标准》 外，还应符合仗建筑结构制图标准》GBJ105 一87的规定。
房屋中起承重和支撑作用的构件，按一定的构造和连接方式组成房屋的结构体系。
上节例举的小教学楼，除承重墙外，其它承重构件均采用钢筋混凝土结构。
砖墙的布置已在建筑施工图中表明，本节主要介绍钢筋混凝土构件的布置图和结构详图。
此外园林建筑物还采用木结构和钢结构。
一、钢筋混凝土结构的基本知识1．混凝土的标号和钢筋等级混凝土是由水泥、砂、石和水按一定比例搅拌而成。
混凝土构件有较高的抗压强度，但抗拉强度较低，因而常在构件的受拉区内配置钢筋，成为钢筋混凝土构件。
组成钢筋混凝土结构的构件有现浇钢筋混凝土构件和预制钢筋混凝土构件两种。
钢筋混凝土构件还可以分为定型构件和非定型构件。
定型构件一般是通用性较强的预制构件，它们的结构详图已编入标准图集或通用图集中，被选用的定型构件不必再画结构详图，只要在结构布置图中注明定型构件的型号，并说明所在图集的名称。
非定型构件是自行设计的现浇构件或预制构件，则必须绘制它们的结构详图。
此外，有的预制构件在制作时通过张拉钢筋对混凝土预加一定的压力，以提高构件的抗拉和抗裂性能，这种构件称为预应力钢筋混凝土构件。
混凝土按抗压强度分为不同的标号，常用的有100, 150, 200, 300号等。
混凝土标号愈高其抗压强度也愈高。
钢筋按强度和品种分成不同等级，用不同的直径符号表示：I级钢筋（3号光圆钢筋）一φ、Ⅱ级钢筋（如16锰人字纹钢筋）一φ、Ⅲ级钢筋（如25锰硅人字纹钢筋）一φ等。
2．钢筋混凝土构件的配筋构造钢筋按在构件中所起的不同作用，可分为：受力筋、箍筋、架立筋、分布筋等，架立筋和分布筋统称构造筋，如图10-8所示。
受力筋承受拉力，箍筋承受剪力和扭力，构造筋用于构成钢筋骨架。
建筑结构图由哪些部分组成4 结构4.4.1 在施工图设计阶段，结构专业设计文件应包含图纸目录、设计说明、设计图纸、计算书（内部归档）。
4.4.2 图纸目录应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图和标准图。
4.4.3 结构设计总说明每一单项工程应编写一份结构设计总说明，对多于项工程宜编写统一的结构施工图设计总说明。
如为简单的小型单项工程，则设计总说明中的内容可分别写在基础平面图和各层结构平面图上。
结构设计总说明应包括以下内容：1 本工程结构设计的主要依据（同3.5.2条）；2 设计0.000 标高所对应的绝对标高值；3 图纸中标高、尺寸的单位；4 建筑结构的安全等级和设计使用年限，混凝土结构的耐久性要求和砌体结构施工质量控制等级：5 建筑场地类别、地基的液化等级、建筑抗震设防类别，抗震设防烈度（设计基本地震加速度及设计地震分组）和钢筋混凝土结构的抗震等级；6 人防工程的抗力等级；7 扼要说明有关地基概况，对不良地基的处理措施及技术要求、抗液化措施及要求、地基土的冰冻深度，地基基础的设计等级；8 采用的设计菏载，包含风荷载、雪荷载、楼屋面允许使用荷载、特殊部位的最大使用荷载标准值；9 所选用结构材料的品种、规格、性能及相应的产品标准，当为钢筋混凝土结构时，应说明受力钢筋的保护层厚度、锚固长度、搭接长度、接长方法，预应力构件的锚具种类、预留孔道做法、施工要求及锚具防腐措施等，并对某些构件或部位的材料提出特殊要求；10 对水池、地下室等有抗渗要求的建（构）筑物的混凝土，说明抗渗等级，需作试漏的提出具体要求，在施工期间存有上浮可能时，应提出抗浮措施；11 所采用的通用做法和标准构件图集；如有特殊构件需作结构性能检验时，应指出检验的方法与要求；12 施工中应遵循的施工规范和注意事项。
4.4.4 基础平面图1 绘出定位轴线、基础构件（包括承台，基础梁等）的位置、尺寸、底标高、构件编号，基础底标高不同时，应绘出放坡示意。
建筑的基本构造组成
建筑一般是由基础、墙、楼板层、地坪、楼梯、屋顶和门窗等构成。
（对不同使用功能的建筑，还有各种不同的构件和配件，如阳台、雨篷、烟囱、散水、垃圾井等。
）
它们的主要作用如下：
1.基础：承受着建筑物的全部荷载，并将这些荷载传给地基。
2.墙：作为承重构件，承受着建筑物由屋顶或楼板层传来的荷载，并将这些荷载再传给基础。
作为围护构件，外墙起着抵御自然界各种因素对室内侵袭的作用；内墙起着分隔房间、创造室内舒适环境的作用。
3.楼板层：承受着家具、设备和人体的荷载以及本身自重，并将这些荷载传给墙；还对墙身起着水平支撑的作用。
4.地坪：承受底层房间内的荷载。
5.楼梯：是楼房建筑的垂直交通设施，供人们上下楼层和紧急疏散之用。
6.屋顶：抵御着自然界雨雪及太阳热辐射等对顶层房间的影响；承受着建筑物顶部荷载，并将这些荷载传给垂直方向的承重构件。
7.门窗：采光、通风，同时也起分隔和围护的作用。
建筑结构图基本知识点总结建筑结构图是建筑设计中非常重要的一部分，它是设计师将建筑设计理念和概念转化为具体的施工图纸的关键。
建筑结构图反映了建筑的结构形式、结构布局、材料选用等重要信息，是建筑施工的依据，对建筑质量和安全具有重要的影响。
建筑结构图包括平面图、立面图、剖面图、结构细部图等，这些图纸不仅仅是建筑施工的指导图，更是建筑设计师和结构工程师沟通交流的重要媒介。
因此，建筑结构图的编制需要建筑设计师和结构工程师的密切合作和协调。
下面将从建筑结构图基本知识点入手，对建筑结构图的基本内容、基本原则以及注意事项等方面进行总结，旨在为建筑设计师和结构工程师提供参考和指导。
一、建筑结构图的基本内容1. 平面图建筑平面图是建筑结构的布局图，它反映了建筑在平面上的形状和布局。
平面图是建筑结构图中最为基础的图形之一，它通常包括建筑的地面平面图、各层平面图以及特殊构件的布局图。
平面图中需要包括建筑的功能用途、出入口位置、内部空间布局等重要信息，同时也需要标注建筑结构的主要构件和位置，为建筑的立面和结构细部图提供参考。
2. 立面图建筑立面图是建筑结构的垂直展示图，它反映了建筑在立面上的形状和结构。
立面图是建筑结构图中的另一个基础图形，它通常包括建筑的正立面、背立面和侧立面等，立面图也是建筑外观设计的重要参考。
在立面图中需要标注建筑的各层标高、立面构件的材料和尺寸、窗户门洞的位置和尺寸等重要信息，为建筑的施工提供必要的参考。
3. 剖面图建筑剖面图是建筑结构的纵向展示图，它反映了建筑在剖面上的结构和布局。
剖面图是建筑结构图中的另一个基础图形，它通常包括建筑的纵向剖面、横向剖面等，剖面图也是建筑内部空间设计和构造原理的重要参考。
在剖面图中需要标注建筑的楼层高度、梁柱墙构件的布置、楼板地面的标高等重要信息，为建筑的施工提供必要的参考。
4. 结构细部图建筑结构细部图是建筑结构构件的详细图纸，它反映了建筑结构构件的连接形式和细节。
建筑物施工图由各个专业施工图组成1、建筑施工图主要包括设计总说明、总平面图、各层平面图、屋面排水平面图、立面图、剖面图、建筑配件及节点详图、门窗表、装修表等2、结构施工图主要包括结构设计说明、基础施工图、各层梁板模板图配筋图、楼梯模板图配筋图、梁表柱表剪力墙表、节点大样图等3、给排水施工图主要包括各层给排水平面图、给排水系统图、设计说明、图例符号表等4、暖通施工图主要包括各层采暖通风平面图、系统图、图例符号表、设计说明、设备表、详图等5、电气施工图主要包括各层照明平面图、照明结线系统图、各层动力平面图、动力结线系统图、各层弱电平面图、弱电结线系统图、设计说明、图例符号表、设备表等6、消防施工图主要包括各层消防平面图、各层疏散指示平面图、系统图、设备表、图例符号表等比较复杂或者专业性比较强的建筑物还有其他一些专业的施工图各专业也都有一些国家标准图可以再施工图中引用也算是施工图中的一部分建筑的分类：度大于10米，小于24米的建筑,多层居住建筑为四层至九层（其高度大于10米，小于28米）.高层建筑是指高度大于或等于24米，高层居住建筑为九层以上（不含九层，其高度大1。
0。
3 住宅按层数划分如下：2。
《办公建筑设计规范JGJ 67—89》二、建筑高度超过24m而未超过100m为高层办公建筑；3。
《民用建筑设计通则JGJ 37-87》第1.0。
5条民用建筑高度与层数的划分一、住宅建筑按层数划分为：1～3层为低层;4~6层为多层；7~9层为中高层；10层以上为高层。
二、公共建筑及综合性建筑总高度超过24m者为高层（不包括高度超过24m的单层主体建筑）。
三、建筑物高度超过100m时，不论住宅或公共建筑均为超高层.5. 一般认为建筑总高度超过24m为高层建筑，建筑总高度超过100m为超高层建这也许就是未来的行业上应该做的工作，只有统一标准才能有好的协调工作!追问：军事设施属于甚么建筑啊回答：军事设施，是指国家直接用于军事目的的下列建筑、场地和设备: （一）指挥机关、地面和地下的指挥工程、作战工程；（二）军用机场、港口、码头；（三)营区、训练场、试验场；（四）军用洞库、仓库；（五）军用通信、侦察、导航、观测台站和测量、导航、助航标志；（六）军用公路、铁路专用线，军用通信、输电线路,军用输油、输水管道；(七）国务院和中央军事委员会规定的其他军事设施追问：我要的是属于那种建筑分类回答：以上种类都是军事设施，比如机场,仓库，铁路，这些怎么去规划建筑种类？建筑种类只有多层，高层，低层，等等之分，不分民用和军事的，只有土地才会区分用途追问：机场和铁路属于交通建筑,仓库不一定，这都是按照使用情况分类的，所以我就想知道军营属于那种回答：那么请问你说的军营是几层的呢？我见过4层的，7层的,12层的军营。

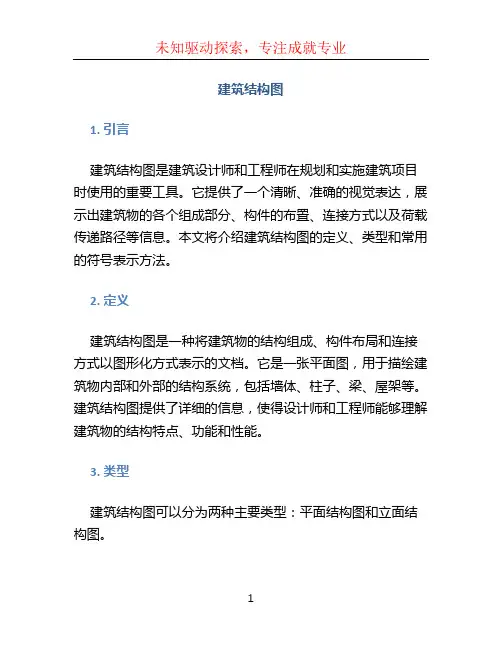

建筑结构图1. 引言建筑结构图是建筑设计师和工程师在规划和实施建筑项目时使用的重要工具。
它提供了一个清晰、准确的视觉表达，展示出建筑物的各个组成部分、构件的布置、连接方式以及荷载传递路径等信息。
本文将介绍建筑结构图的定义、类型和常用的符号表示方法。
2. 定义建筑结构图是一种将建筑物的结构组成、构件布局和连接方式以图形化方式表示的文档。
它是一张平面图，用于描绘建筑物内部和外部的结构系统，包括墙体、柱子、梁、屋架等。
建筑结构图提供了详细的信息，使得设计师和工程师能够理解建筑物的结构特点、功能和性能。
3. 类型建筑结构图可以分为两种主要类型：平面结构图和立面结构图。
3.1 平面结构图平面结构图是建筑物平面上的一个俯视图，展示了建筑物内部和外部的主要结构系统。
它包括了墙体、柱子、梁、屋架等构件的布置和连接方式。
平面结构图通常以建筑物的层次划分，每层都有一个对应的平面结构图。
这种类型的结构图主要用于展示建筑物的整体结构布局和荷载传递路径。
3.2 立面结构图立面结构图是建筑物立面上的一个剖视图，展示了建筑物高度方向的结构系统。
它主要关注建筑物的垂直荷载传递路径和水平承载系统。
立面结构图通常呈现建筑物的正面、背面和侧面等不同视角，并标出了墙体、柱子、梁等结构构件的位置和连接方式。
这种类型的结构图主要用于展示建筑物的垂直结构系统和外观特点。
4. 符号表示方法建筑结构图使用一系列符号和标记来表示各种结构构件和连接方式。
下面是常用的几种符号表示方法：4.1 线条类型建筑结构图中使用不同类型的线条来表示不同的结构构件。
常见的线条类型有：实线、虚线、点线和粗线。
实线通常表示主要结构构件，如墙体、柱子和梁。
虚线通常表示辅助结构构件，如地板和天花板。
点线通常表示隐藏的结构构件，如地下室或楼层之间的结构。
粗线通常表示重要的结构构件，如钢柱和大梁。
4.2 标记符号建筑结构图中使用一些标记符号来表示不同的结构构件。
常见的标记符号有：矩形表示墙体、圆形表示柱子、横梁表示梁、三角形表示屋架等。

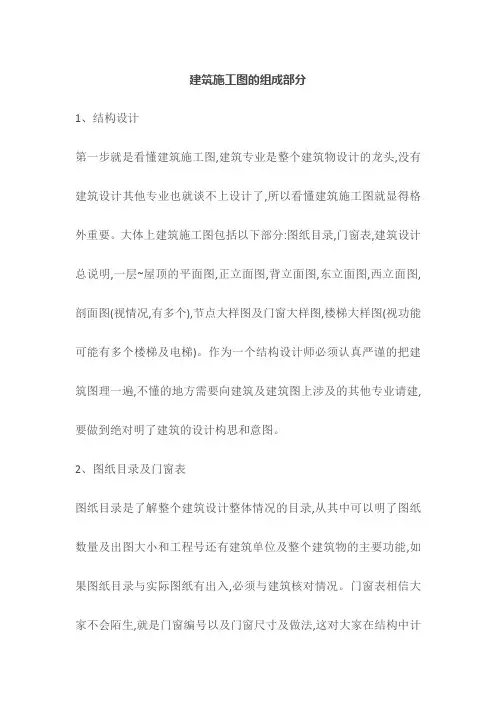

建筑施工图的组成部分1、结构设计第一步就是看懂建筑施工图,建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分:图纸目录,门窗表,建筑设计总说明,一层~屋顶的平面图,正立面图,背立面图,东立面图,西立面图,剖面图(视情况,有多个),节点大样图及门窗大样图,楼梯大样图(视功能可能有多个楼梯及电梯)。
作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建,要做到绝对明了建筑的设计构思和意图。
2、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出入,必须与建筑核对情况。
门窗表相信大家不会陌生,就是门窗编号以及门窗尺寸及做法,这对大家在结构中计算荷载是必不可少的。
3、建筑设计总说明建筑设计总说明对结构设计是非常重要的,因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如:建筑物所处位置(结构中用以确定设防列度及风载雪载),黄海标高(用以计算基础大小及埋深桩顶标高等,没有黄海标高,施工中根本无法施工),墙体做法地面做法楼面做法...等等做法(用以确定各部分荷载),总之看建筑设计说明时不能草率,这是结构设计正确与否非常重要的一个环节。
4、建筑平面图建筑平面图就比较直观了,主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外),一层平面图是在做基础时使用,至于如何真正的做结构设计本文不详述,这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理,不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改,建筑也是会同意修改的,如果建筑不改那就只有哭哭再看图(人家是老大,没办法的...),看建筑平面图,了解了各部分建筑功能,基本上结构上的活荷载取值心中就大致有值了,了解了柱网及墙体门窗的布置,柱截面大小梁高以及梁的布置也差不多有数了,反正有墙的下面一定有梁,除非是甲方自理的隔断,轻质墙也最好是立在梁上.值得一提的是,注意看屋面平面图,通常现代建筑为了外立面的效果,都有层面构架,通常都比较复杂,需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图,力求使自己明白整个构架的三维形成是什么样子的,这样才不会出错..另外,层面是结构找坡还是建筑找坡也需要了解清楚.5、建筑立面图建筑立面图,是对建筑立面的描述,主要是外观上的效果,提供给结构师的信息,主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。

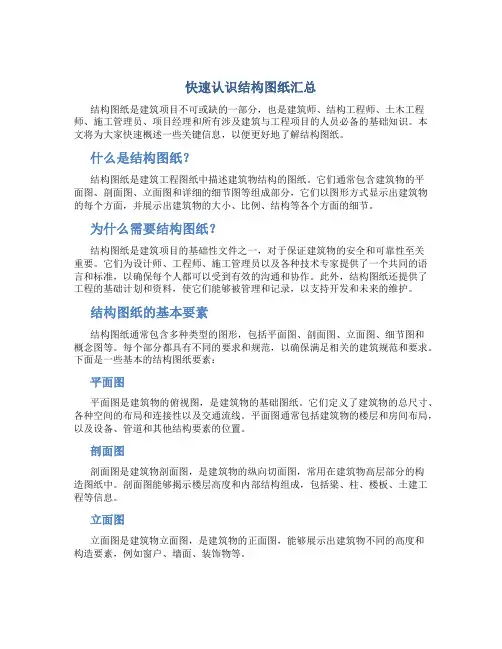

快速认识结构图纸汇总结构图纸是建筑项目不可或缺的一部分，也是建筑师、结构工程师、土木工程师、施工管理员、项目经理和所有涉及建筑与工程项目的人员必备的基础知识。
本文将为大家快速概述一些关键信息，以便更好地了解结构图纸。
什么是结构图纸？结构图纸是建筑工程图纸中描述建筑物结构的图纸。
它们通常包含建筑物的平面图、剖面图、立面图和详细的细节图等组成部分，它们以图形方式显示出建筑物的每个方面，并展示出建筑物的大小、比例、结构等各个方面的细节。
为什么需要结构图纸？结构图纸是建筑项目的基础性文件之一，对于保证建筑物的安全和可靠性至关重要。
它们为设计师、工程师、施工管理员以及各种技术专家提供了一个共同的语言和标准，以确保每个人都可以受到有效的沟通和协作。
此外，结构图纸还提供了工程的基础计划和资料，使它们能够被管理和记录，以支持开发和未来的维护。
结构图纸的基本要素结构图纸通常包含多种类型的图形，包括平面图、剖面图、立面图、细节图和概念图等。
每个部分都具有不同的要求和规范，以确保满足相关的建筑规范和要求。
下面是一些基本的结构图纸要素：平面图平面图是建筑物的俯视图，是建筑物的基础图纸。
它们定义了建筑物的总尺寸、各种空间的布局和连接性以及交通流线。
平面图通常包括建筑物的楼层和房间布局，以及设备、管道和其他结构要素的位置。
剖面图剖面图是建筑物剖面图，是建筑物的纵向切面图，常用在建筑物高层部分的构造图纸中。
剖面图能够揭示楼层高度和内部结构组成，包括梁、柱、楼板、土建工程等信息。
立面图立面图是建筑物立面图，是建筑物的正面图，能够展示出建筑物不同的高度和构造要素，例如窗户、墙面、装饰物等。
细节图细节图是建筑物不同部分的局部放大图，通常针对建筑物某个组成部分进行详细说明，如墙、屋顶、梁等。
概念图概念图是建筑物前期设计阶段所进行的，是低精度、概括性的图形，主要目的是表达基本想法和概念，为后续设计建立一个基础。
结构图纸的标注结构图纸中的标注是提供了建筑物各个要素的详细信息，从而使不同专业工程师之间有更好的理解和交流。

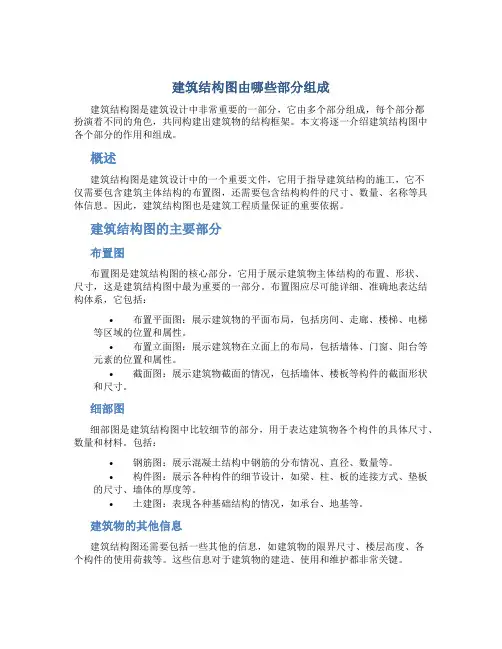

建筑结构图由哪些部分组成建筑结构图是建筑设计中非常重要的一部分，它由多个部分组成，每个部分都扮演着不同的角色，共同构建出建筑物的结构框架。
本文将逐一介绍建筑结构图中各个部分的作用和组成。
概述建筑结构图是建筑设计中的一个重要文件，它用于指导建筑结构的施工，它不仅需要包含建筑主体结构的布置图，还需要包含结构构件的尺寸、数量、名称等具体信息。
因此，建筑结构图也是建筑工程质量保证的重要依据。
建筑结构图的主要部分布置图布置图是建筑结构图的核心部分，它用于展示建筑物主体结构的布置、形状、尺寸，这是建筑结构图中最为重要的一部分。
布置图应尽可能详细、准确地表达结构体系，它包括：•布置平面图：展示建筑物的平面布局，包括房间、走廊、楼梯、电梯等区域的位置和属性。
•布置立面图：展示建筑物在立面上的布局，包括墙体、门窗、阳台等元素的位置和属性。
•截面图：展示建筑物截面的情况，包括墙体、楼板等构件的截面形状和尺寸。
细部图细部图是建筑结构图中比较细节的部分，用于表达建筑物各个构件的具体尺寸、数量和材料。
包括：•钢筋图：展示混凝土结构中钢筋的分布情况、直径、数量等。
•构件图：展示各种构件的细节设计，如梁、柱、板的连接方式、垫板的尺寸、墙体的厚度等。
•土建图：表现各种基础结构的情况，如承台、地基等。
建筑物的其他信息建筑结构图还需要包括一些其他的信息，如建筑物的限界尺寸、楼层高度、各个构件的使用荷载等。
这些信息对于建筑物的建造、使用和维护都非常关键。
建筑结构图是建筑设计中不可或缺的一部分，它为建筑物的施工和使用提供了指导。
本文介绍了建筑结构图的各个部分，包括布置图、细部图和建筑物的其他信息。
对于建筑师和建筑工程人员来说，掌握建筑结构图的制图方法和技巧是非常重要的。
建筑施工图包括建筑施工图包括什么？建筑施工图是建筑设计的重要组成部分，用于指导施工过程中的各项工作。
它是建筑项目从设计到施工的桥梁，包含了建筑物的各种细节和规格。
下面将介绍建筑施工图包括的主要内容。
1. 平面图：平面图是建筑施工图中最基本的部分。
它展示了建筑物在平面上的布局，包括墙体、柱子、楼板和其他主要构件的位置和尺寸。
平面图还标注了门窗的位置、开启方向和尺寸等细节，为施工人员提供了布线和安装的指导。
2. 立面图：立面图展示了建筑物在垂直方向上的外观和细节。
它显示了建筑物的外墙材料、窗户、门、檐口、挑檐、雨水管等部分的位置、尺寸和造型。
立面图帮助施工人员理解建筑物的外观，确保按照设计要求进行施工。
3. 剖面图：剖面图是建筑施工图中的重要组成部分，用于展示建筑物内部的结构和细节。
它以平面图中的某一垂直切面为基础，将建筑物切开并展示内部构件的位置、尺寸和细节。
剖面图有助于施工人员理解建筑物的构造，例如墙体结构、楼板和屋顶的构造、管道和电气设备的布置等。
4. 细部图：细部图展示了建筑物中一些具体构件的详细设计和方法。
它们包括柱子与梁的连接细节、墙体与楼板的连接细节、门窗的安装细节等。
细部图是指导施工人员进行具体施工的重要依据，确保各项工作的质量和准确度。
5. 设备图：设备图是建筑施工图中的一个重要部分，用于标注和安装管道、电气设备、空调设备等。
在设备图中，各种设备的位置、尺寸、管道连接方式以及电气接线图均应清晰明确。
设备图对于工程施工的顺利进行至关重要，能够方便地进行设备的布置和安装。
6. 电气图：电气图展示了建筑物中电气系统的布线和设备的安装。
它标注了电源的位置、电机与配电盘之间的电缆线路、灯具的位置、开关的位置和控制电路等。
电气图对于建筑物的电气工程施工非常重要，确保电气设备能够正常运转和安全使用。
7. 框架图：框架图是建筑施工图中的基本图之一，用于展示建筑物的结构框架。
它通常包括梁、柱、桁架、水平和垂直支撑等构件的布置和连接方式。
建筑结构组成结构体系建筑结构是指建筑物的骨架系统，它承受和传递荷载并保证建筑物的稳定性、安全性和耐久性。
一般而言，建筑结构由柱、梁、墙、板和基础等构件组成。
下面将详细介绍建筑结构的组成结构体系。
1. 柱：柱是一种竖直支撑结构，承受和传递上层荷载到基础。
它通常由钢筋混凝土或钢材制成，形状可以是方形、圆形或其他多边形。
柱通常按照静力学要求进行尺寸计算和布置，并具有足够的抗震性能。
2. 梁：梁是一种横跨在柱上的水平支撑结构，承受和传递楼板或屋面的荷载到柱上。
它通常由钢筋混凝土或钢材制成，形状可以是矩形、T形或其他特殊形状。
梁的尺寸和布置需要满足强度、刚度和挠度等要求。
3. 墙：墙是一种垂直负荷承受结构，起支撑和刚性连接各种构件的作用。
墙可以是承重墙或隔墙，通常由砖、砼或其他材料制成。
墙的厚度和布置需要满足结构和建筑功能的要求，同时考虑抗震性能和防火性能。
4. 板：板是一种水平承受荷载的结构，用于覆盖和分布楼层荷载。
板通常由钢筋混凝土制成，形状可以是一般平板、楼板或屋面板。
板的厚度和钢筋布置需要满足强度、刚度和挠度等要求，同时考虑施工和使用的便利性。
5. 基础：基础是建筑结构的承载层，将荷载传递到地基土层并保证建筑物的稳定性。
基础通常分为浅基础和深基础两种类型，具体设计需要根据地质条件和建筑要求来确定。
浅基础包括扩底基础、筏基础和埋置基础等；深基础包括桩基础、悬浮桩基础和地下连续墙等。
在建筑结构设计中，还需要考虑结构的整体稳定性、抗震性能和防火性能。
这些要求可以通过加强结构的水平和垂直连接，采取抗震措施，以及选择防火材料等来实现。
总而言之，建筑结构的组成结构体系是柱、梁、墙、板和基础等构件的组合。
这些构件根据建筑物的要求和设计规范进行尺寸计算和布置，以确保建筑物具有足够的稳定性、安全性和耐久性。
这些要求在设计过程中需要综合考虑，并与其他设计参数相匹配。
结构施工图包含以下内容(1)
结构施工图是建筑工程施工的基础性文件，包含了建筑结构的施工相关内容，它是设计方案的具体落实，为工程的施工质量和安全提供保障。
那么，结构施工图具体包含哪些内容呢？以下是详细解释：
一、结构图纸
结构图纸是结构施工图的主体，它具体表现建筑物的上下、前后、左右方向，展现各种结构构件和系统的结构布局。
二、构件图纸
构件图纸是结构施工图的重要组成部分，包括各种构件的图纸，如立柱、梁、板、墙等，分别展现了其长度、高度、宽度、厚度、截面形状、钢筋直径等详细信息。
三、明细图纸
明细图纸是结构施工图的补充形式，包含建筑物的局部细节信息。
例如，楼梯的细节、墙体的缝隙、接头等细节，这些细节将影响整个建筑物的可持续性和稳定性。
四、标准图形
标准图形是用于规范建筑物各种构件和系统的图形化标准。
例如，用于连接木质构件的榫卯连接标准和混凝土构件的标准连接图。
五、计算书
计算书包含详细的结构设计计算，例如，截面尺寸、钢筋数量、自重和荷载计算、分析设计结果等信息。
每个结构构件的设计过程都需要有详细的计算书。
六、工程材料
工程材料信息包含在施工图中。
例如，混凝土配比、钢筋直径、型号和长度、木质构件的类型和质量等信息。
七、施工说明
施工说明是施工图的指导部分，包括结构施工指导以及建筑中使用的安全措施等内容。
总之，结构施工图包括建筑物的所有结构要素和详细信息，为施工方提供了详尽的指导，并确保建筑物的安全和可持续性。
因此，在建筑工程中，制定完善和准确的结构施工图对于保证工程质量和安全至关重要。
建筑方案有哪些图纸组成
建筑方案中常见的图纸组成主要包括平面图、立面图、剖面图、细部图和造型图等。
下面将对这些图纸进行详细解释。
1. 平面图：平面图是建筑方案中最基本的图纸之一，用来展示建筑物在平面上的布局和分区情况。
平面图一般包括地面平面图、各楼层平面图等，通过不同比例的平面图可以清晰地展示建筑物的尺寸、房间布局、走道、门窗、楼梯等信息。
2. 立面图：立面图用来展示建筑物的外立面，包括外墙、屋顶、窗户、门等建筑元素的表现。
立面图一般包括正立面、主立面和侧立面等，通过立面图可以清楚地看到建筑物的外观和立面造型。
3. 剖面图：剖面图是将建筑物从竖直方向切割而成的平行视图，用来展示建筑物内外空间的结构和布局。
剖面图一般包括纵向剖面和横向剖面，在建筑设计中起到了展示建筑物垂直空间构造的重要作用。
4. 细部图：细部图用来详细展示建筑中的细节部分，包括墙体连接、梁柱细部、门窗连接等。
细部图一般放大比例，以便于设计师和建筑施工人员理解和实施。
5. 造型图：造型图是用来表达建筑物整体形态和造型特点的图纸。
它可以是手绘的美术效果图，也可以是建筑立体模型或数学建模的三维视图。
造型图通过透视、投影等手法展示建筑的形态、体量和比例关系，帮助人们直观地感受建筑的整体形象。
除了上述常见的图纸，建筑方案还可能包括其他图纸，如场地分析图、环境分析图、设备布置图等，这些图纸根据项目需求和设计师意图进行选择和组合。
图纸的数量和详细程度会根据建筑物的复杂程度和设计要求而有所不同。
图纸的编制需要建筑师和相关专业人员密切合作，确保方案的准确表达和施工的可行性。
建筑方案由哪些图纸组成建筑方案通常由以下几种图纸组成：1. 平面图：平面图是建筑方案的基础，它展示了建筑物在平面上的布局和分布。
平面图通常包括建筑物的外围边界、内部墙壁、门窗的位置以及其他主要的空间分区等信息。
2. 立面图：立面图是建筑物外立面的图纸，展示了建筑物每个立面的外观和特征。
立面图通常包括建筑物的高度、窗户和门的位置、外墙材料等信息，它能够帮助人们直观地了解建筑物的整体外观。
3. 剖面图：剖面图展示了建筑物在垂直方向上的结构和形态。
剖面图通常包括建筑物的地基情况、楼层的高度、内部空间的分布以及墙壁、地板和天花板等构造细节。
通过剖面图，可以清楚地了解建筑物的内部结构和空间形态。
4. 建筑立体模型：建筑立体模型是建筑方案的三维表现形式，通过实体模型的形式展示了建筑物的整体外观和空间布局。
建筑立体模型可以为人们提供更直观和真实的建筑感受，对于设计师和建筑师来说也是一个重要的辅助工具。
5. 建筑细节图：建筑细节图展示了建筑物中各个部位的细节构造和工艺细节。
细节图通常包括墙体、地板、天花板、门窗等构造细节，以及建筑物中各种设备和管道的布置和连接方式。
通过细节图，可以清楚地了解每个部位的具体构造和施工方法。
6. 设备布置图：设备布置图展示了建筑物中各种设备的具体布置和连接方式。
设备布置图通常包括供水排水系统、电气系统、暖通空调系统等设备的分布和连接方式，以及与建筑物其他部分的关系。
通过设备布置图，可以清楚地了解各种设备的布局和工作原理。
以上是建筑方案中常见的图纸类型，每种类型的图纸都有其特定的用途和功能。
这些图纸共同组成了建筑方案，帮助人们更好地理解和实现建筑物的设计意图。
建筑结构图由哪些部分组成4 结构4.4.1 在施工图设计阶段，结构专业设计文件应包含图纸目录、设计说明、设计图纸、计算书（内部归档）。
4.4.2 图纸目录应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图和标准图。
4.4.3 结构设计总说明每一单项工程应编写一份结构设计总说明，对多于项工程宜编写统一的结构施工图设计总说明。
如为简单的小型单项工程，则设计总说明中的内容可分别写在基础平面图和各层结构平面图上。
结构设计总说明应包括以下内容：1 本工程结构设计的主要依据（同；2 设计0.000 标高所对应的绝对标高值；3 图纸中标高、尺寸的单位；4 建筑结构的安全等级和设计使用年限，混凝土结构的耐久性要求和砌体结构施工质量控制等级：5 建筑场地类别、地基的液化等级、建筑抗震设防类别，抗震设防烈度（设计基本地震加速度及设计地震分组）和钢筋混凝土结构的抗震等级；6 人防工程的抗力等级；7 扼要说明有关地基概况，对不良地基的处理措施及技术要求、抗液化措施及要求、地基土的冰冻深度，地基基础的设计等级；8 采用的设计菏载，包含风荷载、雪荷载、楼屋面允许使用荷载、特殊部位的最大使用荷载标准值；9 所选用结构材料的品种、规格、性能及相应的产品标准，当为钢筋混凝土结构时，应说明受力钢筋的保护层厚度、锚固长度、搭接长度、接长方法，预应力构件的锚具种类、预留孔道做法、施工要求及锚具防腐措施等，并对某些构件或部位的材料提出特殊要求；10 对水池、地下室等有抗渗要求的建（构）筑物的混凝土，说明抗渗等级，需作试漏的提出具体要求，在施工期间存有上浮可能时，应提出抗浮措施；11 所采用的通用做法和标准构件图集；如有特殊构件需作结构性能检验时，应指出检验的方法与要求；12 施工中应遵循的施工规范和注意事项。
4.4.4 基础平面图1 绘出定位轴线、基础构件（包括承台，基础梁等）的位置、尺寸、底标高、构件编号，基础底标高不同时，应绘出放坡示意。
2 标明结构承重墙与墙垛、柱的位置与尺寸、编号，当为混凝土结构时，此项可另绘平面图，并注明断面变化关系尺寸。
3 标明地沟，地坑和已定设备基础的平面位置、尺寸、标高，无地下室时±0.000标高以下的预留孔与埋件的位置、尺寸、标高。
4 提出沉降观测要求及测点布置（宜附测点构造详图）。
5 说明中应包括基础持力层及基础进入持力层的深度，地基的承载能力特征值，基底及基槽回填土的处理措施与要求，以及对施工的有关要求等。
6 桩基应绘出桩位平面位置及定位尺寸，说明桩的类型和桩顶标高、入土深度、桩端持力层及进入持力层的深度，成桩的施工要求、试桩要求和桩基的检测要求（若先做试桩时，应单独先绘制试桩定位平面图），注明单桩的允许极限承载力值。
7 当采用人工复合地基时，应绘出复合地基的处理范围和深度，置换桩的平面布置及其材料和性能要求、构造祥图；注明复合地基的承载能力特征值及压缩模量等有关参数和检测要求。
当复合地基另由有设计资质的单位设计时，主体设计方应明确提出对地基承载力特征值和变形值的控制要求。
4.4.5 基础详图1 无筋扩展基础应绘出剖面、基础圈梁、防潮层位置，并标注总尺寸、分尺寸、标高及定位尺寸。
2 扩展基础应绘出平、剖面及配筋、基础垫层，标注总尺寸、分尺寸、标高及定位尺寸等。
3 桩基应绘出承台梁剖面或承台板平面、剖面、垫层、配筋，标注总尺寸、分尺寸、标高及定位尺寸，桩构造详图（可另图绘制）及桩与承台的连接构造详图。
4 筏基、箱基可参照现浇楼面梁、板详图的方法表示，但应绘出承重墙、柱的位置。
当要求设后浇带时应表示其平面位置并绘制构造详图。
对箱基和地下室基础，应绘出钢筋混凝土墙的平面、剖面及其配筋，当预留孔洞、预埋件较多或复杂时，可另绘墙的模板图。
5 基础梁可参照现浇楼面梁详图方法表示。
6 附加说明基础材料的品种、规格、性能、抗渗等级、垫层材料、杯口填充材料。
钢筋保护层厚度及其他对施工的要求。
注：对形状简单、规则的无筋扩展基础、扩展基础、基础粱和承台板，也可用列表方法表示。
4.4.6 结构平面图1 一般建筑的结构平面图，均应有各层结构平面图及屋面结构平面图。
具体内容为：1）绘出定位轴线及梁、柱、承重墙，抗震构造柱等定位尺寸，并注明其编号和楼层标高；2）注明预制板的跨度方向、板号、数量及板底标高，标出预留洞大小及位置；预制梁、洞口过梁的位置和型号、梁底标高；3）现浇板应注明板厚、板面标高、配筋（亦可另绘放大比例的配筋图，必要时应将现浇楼面模板图和配筋图分别绘制），标高或板厚变化处绘局部剖面，有预留孔、埋件、已定设备基础时应示出规格与位置，洞边加强措施，当预留孔、埋件、设备基础复杂时亦可放大另绘；4）有圈梁时应注明位置、编号、标高，可用小比例绘制单线平面示意图。
5）楼梯间可绘斜线注明编号与所在详图号；6）电梯间应绘制机房结构平面布置（楼面与顶面）图，注明梁板编号、板的厚度与配筋、预留洞大小与位置、板面标高及吊钩平面位置与详图；7）屋面结构平面布置图内容与楼层平面类同，当结构找坡时应标注(考试大)屋面板的坡度、坡向、坡向起终点处的板面标高，当屋面上有留洞或其他设施时应绘出其位置、尺寸与详图，女儿墙或女儿墙构造柱的位置、编号及详图；快把结构工程师站点加入收藏夹吧！8）当选用标准图中节点或另绘节点构造详图时，应在平面图中注明详图索引号。
2 单层空旷房屋应绘制构件布置图及屋面结构布置图，应有以下内容：1）构件布置应表示定位轴线，墙、柱、大桥、过梁、门樘、雨篷、柱间支、连系梁等的布置、编号、构件标高及详图索引号，并加注有关说明等；2）屋面结构布置图应表示定位轴线（可不绘墙，柱）、屋面结构构件的位置及编号、支撑系统布置及编号、预留孔洞的位置、尺寸、节点详图索引号，有关的说明等。
4.4.7 钢筋混凝土构件详图1 现浇构件（现浇梁、板、柱及墙等详图）应绘出：1）纵剖面、长度、定位尺寸、标高及配筋，梁和板的支座；现浇的预应力混凝土构件尚应绘出预应力筋定位图并提出锚固要求；2）横剖面、定位尺寸、断面尺寸、配筋；3）需要时可增绘墙体立面；4）若钢筋较复杂不易表示清楚时，宜将钢筋分离绘出；5）对构件受力有影响的预留洞、预埋件，应注明其位置、尺寸、标高、洞边配筋及预埋件编号等；6）曲梁或平面折线梁宜增绘平面图，必要时可绘展开详图；7）一般的现浇结构的梁、柱、墙可采用"平面整体表示法"绘制，标注文字较密时，纵、横向梁宜分二幅平面绘制；8）除总说明已叙述外需特别说明的附加内容。
2 预制构件应绘出：1）构件模板图，应表示模板尺寸、轴线关系、预留洞及预埋件位置、尺寸，预埋件编号、必要的标高等；后张预应力构件尚需表示预留孔道的定位尺寸、张拉端、锚固端等；2）构件配筋图：纵剖面表示钢筋形式、箍筋直径与间距，配筋复杂时宜将非预应力筋分离绘出；横剖面注明断面尺寸、钢筋规格、位置、数量等；3）需作补充说明的内容。
注：对形状简单，规则的现浇或预制构件，在满足上述规定前提下，可用列表法绘制。
4.4.8 节点构造详图1 对于现浇钢筋混凝土结构应绘制节点构造详图（可采用标准设计通用详图集）。
2 预制装配式结构的节点，梁、柱与墙体锚拉等详图应绘出平、剖面，注明相互定位关系，构件代号、连接材料、附加钢筋（或埋件）的规格、型号、性能、数量，并注明连接方法以及对施工安装、后浇混凝土的有关要求等。
3 需作补充说明的内容。
4.4.9 其他图纸1 楼梯图：应绘出每层楼梯结构平面布置及剖面图，注明尺寸、构件代号、标高；梯梁、梯板详图（可用列表法绘制）。
2 预埋件：应绘出其平面、侧面，注明尺寸、钢材和锚筋的规格、型号、性能、焊接要求。
3 特种结构和构筑物：如水池、水箱、烟囱、烟道、管架、地沟、挡土墙、筒仓、大型或特殊要求的设备基础、工作平台等，均宜单独绘图；应绘出平面、特征部位剖面及配筋，注明定位关系、尺寸、标高、材料品种和规格、型号、性能。
建筑幕墙的结构设计文件1 按有关规范规定，幕墙构件在竖向、水平荷载作用下的设计计算书。
2 施工图纸，包括：1）封面，目录（单另成册时）；2）幕墙构件立面布置图，图中标注墙面材料、竖向和水平龙骨（或钢索）材料的品种、规格，型号、性能；3）墙材与龙骨、各向龙骨间的连接，安装详图；4）主龙骨与主体结构连接的构造详图及连接件的品种、规格、型号、性能。
注：当建筑幕墙的结构设计由有设计资质的幕墙公司按建筑设计要求承担设计时，主体结构设计人员应审查幕墙与相连的主体结构的安全性。
钢结构1 钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。
2 钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。
注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计内容仅为钢结构设计图。
3 钢结构设计图1）设计说明：设计依据、荷载资料、项门类别、工程概况、所用钢材牌号和质量等级（必要时提出物理，力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施；2）基础平囱及详图应表达钢柱与下部混凝土构件的连结构造详图；3）结构平面（包括各层楼面、屋面）布置图应注明定位关系，标高，构件（可用单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条，墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图：4）构件与节点详图a）简单的钢梁、柱可用统一详图和列表法表示，注明构件钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求；出格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。
4 钢结构施工详图根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。
结构计算书（内部归档）1 采用手算的结构计算书，应给出构件平面布置简图和计算简图；结构计算书内容宜完整、清楚，计算步骤要条理分明，引用数据有可靠依据，采用计算图表及不常用的计算公式，应注明其来源出处，构件编号、计算结果应与图纸一致。
2 当采用计算机程序计算时，应在计算书中注明所采用的计算程序名称、代号、版本及编制单位，计算程序必须经过有效审定（或鉴定），电算结果应经分析认可，总体输入信息、计算模型、几何简图、荷载简图和结果输出应整理成册。
3 采用结构标准图或重复利用图时，宜根据图集的说明，结合工程进行必要的核算工作，且应作为结构计算书的内容。
4 所有计算书应校审，并由设计、校对、审核人在计算书封面上签字，作为技术文件归档。
