公路平整度检测方法

沥青路面平整度检测方法及频率
沥青路面平整度检测是确保道路质量的重要环节，通常采用以
下方法进行检测：
1. 高精度激光测距仪，使用激光测距仪沿着道路表面进行扫描，通过测量反射激光的时间来计算道路表面的高程，进而评估路面的
平整度。

2. 惯性测量单元（IMU），IMU可以安装在车辆上，通过加速
度计和陀螺仪等传感器来测量车辆在道路表面的振动和变化，从而
评估路面的平整度。

3. 高清摄像头，使用高清摄像头拍摄道路表面，并通过图像处
理技术来分析道路表面的起伏情况，从而评估平整度。

4. 振动传感器，安装在车辆上的振动传感器可以实时监测车辆
在行驶过程中的振动情况，从而评估道路表面的平整度。

至于频率，一般来说，对于主干道和高速公路等重要道路，平
整度检测的频率通常为每年一次或每两年一次。

而对于次要道路和
低交通量道路，可以适当降低检测频率，通常为每三年一次。

当然，具体的检测频率还需要根据当地的道路使用情况、气候条件和道路
材料等因素来进行综合考虑和确定。

如何进行公路工程中的路面平整度检测公路工程是现代社会基础设施建设的重要组成部分，而路面平整度是公路工程中一个非常重要的指标。

公路的路面平整度不仅直接影响驾驶的安全性和舒适性，也关系到车辆的燃油消耗和路面使用寿命。

因此，在公路工程建设中，路面平整度检测显得尤为重要。

本文将介绍如何进行公路工程中的路面平整度检测，并从设备需求、检测方法、数据处理等方面进行详细描述。

一、设备需求公路工程中的路面平整度检测需要使用特定的设备来完成。

常用的设备包括平整度仪、激光测高仪、GPS导航仪等。

平整度仪是一种专门用于检测路面平整度的设备，可以同时测量路面的纵向和横向平整度。

激光测高仪则用于测量路面高程，以保证测量结果的准确性。

GPS 导航仪则用于记录和定位测量点，有助于后期数据处理和分析。

二、检测方法公路工程中的路面平整度检测通常采用测量车进行。

测量车上安装了平整度仪、激光测高仪和GPS导航仪等设备，能够实时地采集路面相关数据。

在检测过程中，测量车以一定速度行驶在被测道路上，平整度仪会实时记录路面的平整度数据，激光测高仪则测量路面的高程数据。

同时，GPS导航仪会记录下每个测量点的位置信息。

通过以上的数据采集，可以得出路面的平整度检测结果。

三、数据处理路面平整度检测完成后，需要对采集到的数据进行处理。

首先，对采集到的平整度数据进行筛选和清洗，去除异常点和干扰数据，确保数据可靠性。

然后，根据采集到的平整度数据和高程数据，结合测量车行驶速度，计算出路面的平整度曲线图。

平整度曲线图能够直观地显示出路面的平整度情况，为后续的分析和评估提供依据。

在对路面平整度进行检测时，还需要注意以下几点。

首先，需要选择合适的检测时间和天气条件。

较高的温度和较干燥的天气有利于提高测量精度。

其次，需要选择合适的检测路段。

通常选择道路质量较差、频繁使用或者改造计划的路段进行检测，以获取更真实、全面的数据。

最后，需要根据不同的路面类型和设计要求，确定合适的平整度指标和标准。

公路技术状况评价指标和评定方法1.道路平整度：通过测量道路表面的高低起伏，评价道路平整度。

可使用工程测量仪器，测量道路表面高度并计算道路平整度指标。

2.路面平整度：衡量路面的平整程度，防止发生车辆颠簸，对运输安全和舒适性有重要影响。

常用评价指标包括纵向平整度和横向平整度。

3.路面抗滑性：评价道路表面的抗滑性能，包括干燥和湿滑条件下的抗滑指标。

可通过湿滑系数测试仪等设备进行测量。

4.道路标志和标线：评估道路上标志和标线的清晰度和完整性。

评定方法可以是人工巡检或使用视频监控设备进行检测。

5.公路排水系统：评价道路排水系统的状况，主要包括排水管道的通畅性和排水沟的疏通情况。

可使用水位计等设备进行测量。

1.总交通量：根据交通量调查数据，评估单位时间内通过其中一路段的车辆总数。

可通过交通统计点进行实地观测测量。

2.平均车速：评价单位时间内车辆通过其中一路段的平均速度，可以通过车载定位设备或交通流分析仪进行测量。

3.车辆组成：评价车辆类型的分布情况，包括小型车辆、大型车辆、客车和货车等。

可通过交通调查数据进行统计分析。

4.高峰交通量：评价单位时间内交通流量的峰值情况，常用于交通规划和道路设计。

可通过交通统计点进行实地观测测量，或使用交通流分析仪进行测算。

1.事故率：评估单位时间内交通事故发生的次数。

可以通过交通警察、保险公司或交通管理部门的事故报告进行统计。

2.事故类型：评价不同类型的交通事故发生情况，包括追尾、侧面碰撞、擦挂等。

可通过事故报告进行统计分析。

3.抢救及处理时间：评价事故发生后救援和处理的及时性，包括救护车到达时间、消防车到达时间以及事故现场的处理时间。

4.安全设施：评估交通安全设施的设置和维护情况，包括路灯、引导标志、反光镜等。

可通过实地巡视或监控设备进行检查评估。

以上仅列举了公路技术状况评价的一部分指标和评定方法，根据具体情况和目的，还可以添加其他相关指标和评价方法。

混凝土路面平整度评定标准一、前言混凝土路面是公路交通建设中重要的组成部分，其平整度是影响行车安全和舒适性的重要因素。

因此，对混凝土路面的平整度进行科学、合理、准确的评定具有重要的实际意义。

二、评定方法混凝土路面平整度的评定方法主要有四种，包括人工水准仪法、自动水准仪法、三维激光扫描法和摄像机光栅法。

1. 人工水准仪法人工水准仪法是一种传统的评定方法，其基本原理是通过人工水准仪来测量混凝土路面的高度差。

该方法具有简单、易操作、成本低等优点，但是其评定速度较慢，且精度受人工因素影响较大，不能满足现代化公路建设的需要。

2. 自动水准仪法自动水准仪法是一种相对较新的评定方法，其基本原理是通过自动水准仪来测量混凝土路面的高度差。

该方法具有评定速度快、准确性高等优点，但是需要专业的技术人员进行操作，成本较高，难以适用于大规模的路面评定。

3. 三维激光扫描法三维激光扫描法是一种高精度、高速度、非接触式的评定方法，其基本原理是通过激光扫描仪来获取混凝土路面的三维坐标数据，然后利用计算机软件进行数据处理和分析。

该方法具有评定速度快、精度高、自动化程度高等优点，但是设备成本较高，需要专业的技术人员进行操作。

4. 摄像机光栅法摄像机光栅法是一种基于数字图像处理技术的评定方法，其基本原理是通过摄像机和光栅传感器来获取混凝土路面的图像数据，然后利用计算机软件进行数据处理和分析。

该方法具有评定速度快、准确性高、自动化程度高等优点，但是需要高分辨率的摄像机和光栅传感器，设备成本较高。

三、评定标准评定混凝土路面平整度的标准主要有国家标准、行业标准和地方标准等，其中以国家标准为主导。

1. 国家标准国家标准《公路工程混凝土路面施工与验收规范》（GB 50497-2009）规定了混凝土路面平整度的评定标准，其主要内容包括平整度等级、平整度指标、评定方法、评定周期等。

（1）平整度等级根据混凝土路面的使用要求和交通流量等级，国家标准将混凝土路面的平整度等级分为I、II、III三个等级。

第 1 页共2 页第五章：三米直尺测定平整度试验方法（JTG E60－2008）第A版第 0 次修订颁布日期： 2015年09月12日三米直尺测定平整度试验方法(三米直尺法参照规程T 0931－2008)一目的和适用范围。

1、本方法规定用三米直尺测定路表面的平整度。

定义三米直尺基准面距离路表面的最大间隙表示路基路面的平整度，以mm计。

2、本方法适用于测定压实成型的路面各层表面的平整度，以评定路面的施工质量，也可用于路基表面成型后的施工平整度检测。

二仪具与材料本试验需要下列仪具与材料：1、三米直尺：测量基准面长度为3m长，基准面应平直，用硬木或铝合金钢等材料制成。

2、楔形塞尺：硬木或金属制的三角形塞尺，有手柄。

塞尺的长度与高度之比不小于10，宽度不大于15mm，边部有高度标记，刻度读数分辨率小于或等于0.2mm，也可使用其他类型的量尺。

3、其他：皮尺或钢卷尺、粉笔。

三方法与步骤1、准备工作（1）按有关规范规定选择测试路段（2）测试路段的测试地点选择：当为沥青路面施工过程中的质量检测时，测试地点应选在接缝处，以单杆测定评定；除高速公路以外，可用于其他等级公路路基路面工程质量检查验收或进行路况评定，每200m测2处，每处连续测量10尺。

除特殊需要者外，应以行车道一侧车轮轮迹(距车道线0.8—1.0m)作为连续测定的标准位置。

对旧路已形成车辙的路面，应取车辙中间位置为测定位置，用粉笔在路面上作好标记。

（3）清扫路面测定位置的污物。

2、测试步骤：（1）在施工过程中检测时，按根据需要确定的方向，将三米直尺摆在测试地点的路面上。

（2）目测三米直尺的底面与路面之间的间隙情况，确定最大间隙的位置。

（3）用有高度标线的塞尺塞进间隙处，量记其最大间隙的高度(mm)准确至0.2mm。

（4）施工结束后检测时，按现行《公路工程质量检验评定标准》（JTG F80/1-2004）规定，每一处连续检测10尺，按上述（1）-（3）的步骤测记10个最大间隙。

公路道路平整度检测方法咱平常在路上开车或者走路，是不是有时候会感觉颠颠簸簸的呀？这可就和公路道路的平整度有关系啦！那怎么知道这路平不平呢？这就得靠各种检测方法啦！你看啊，有一种方法就像是给道路做个全身“扫描”，这就是水准仪测量法。

就好比医生用仪器给咱检查身体一样，水准仪能精确地测量出道路不同位置的高度差。

工作人员会沿着道路一段一段地测，可仔细啦！这样就能知道哪里高了哪里低了，道路平不平一目了然。

还有呢，激光平整度仪检测法也很厉害哦！它就像一个超级敏锐的“眼睛”，能快速又准确地捕捉到道路的微小起伏。

这“眼睛”一扫，道路的平整度情况就都清楚啦。

你说神奇不神奇？再说说车载式颠簸累积仪检测法吧。

这就好像让一辆车在道路上“跑一跑”，然后通过车的颠簸程度来判断路平不平。

车在上面跑的时候，仪器就在后面悄悄记录着颠簸的数据呢。

要是车颠簸得厉害，那不用说，这路的平整度肯定不咋地呀！另外啊，三米直尺检测法也挺实用的。

就像拿把尺子在道路上量一量，看看有没有大的缝隙或者凹凸不平的地方。

这方法虽然简单，但是很直接有效呢！你想想，如果道路不平整，那会带来多少麻烦呀！开车的会觉得颠簸不舒服，坐车的也遭罪，甚至还可能影响交通安全呢！所以这些检测方法可重要啦，它们就像是道路的“守护者”，时刻监督着道路的状况，确保我们能在平坦的道路上畅行无阻。

那这些检测方法是不是都很有趣呢？它们各有各的特点和用处。

就像我们每个人都有自己擅长的事情一样，它们在检测道路平整度这件事上都发挥着重要的作用呢！我们得感谢这些方法，让我们的出行更加安全和舒适。

所以啊，下次当你走在路上感觉很平稳的时候，可别忘了背后有这些检测方法在默默地工作呢！它们可是为了我们的出行体验在努力呀！难道不是吗？总之，公路道路平整度检测方法多种多样，它们共同保障着我们的出行。

不管是水准仪、激光平整度仪，还是车载式颠簸累积仪、三米直尺，它们都是为了让我们的道路更加平坦，让我们的生活更加美好。

路面平整度检测标准路面平整度是指路面在垂直和横向方向上的平整程度，是评价道路质量和行车舒适性的重要指标。

为了保障道路的安全和舒适性，需要对路面平整度进行检测，并制定相应的标准进行评定。

本文将介绍路面平整度检测的标准及相关内容。

一、检测方法。

路面平整度的检测方法主要包括静态检测和动态检测两种。

静态检测是指利用测高仪或激光测距仪等设备对路面进行高程测量，从而得出路面的高程数据，再根据一定的算法计算出路面平整度。

动态检测则是指利用车载测量系统，在车辆行驶过程中对路面进行高程测量，通过车载传感器采集路面数据，再根据一定的算法计算出路面平整度。

两种方法各有优缺点，可以根据实际情况选择合适的检测方法。

二、评定标准。

路面平整度的评定标准主要包括国家标准、行业标准和地方标准。

国家标准是指由国家相关部门颁布的路面平整度检测和评定标准，具有普遍适用性和权威性。

行业标准是指由行业协会或行业组织颁布的路面平整度检测和评定标准，针对特定行业或特定道路类型的标准。

地方标准是指由地方交通管理部门或地方政府颁布的路面平整度检测和评定标准，根据地方实际情况制定的标准。

在进行路面平整度检测时，需要根据具体情况选择相应的评定标准进行评定。

三、影响因素。

路面平整度受多种因素影响，主要包括路面材料、施工工艺、交通荷载、气候环境等因素。

路面材料的选择和施工工艺的质量直接影响路面的平整度，交通荷载和气候环境的变化也会对路面平整度造成影响。

因此，在进行路面平整度检测时，需要综合考虑各种影响因素，确保检测结果的准确性和可靠性。

四、改善措施。

对于存在平整度不达标的路面，需要采取相应的改善措施进行维护和修复。

改善措施主要包括路面修复、路面铺设、路面加固等方法，根据具体情况选择合适的改善措施进行实施。

在进行改善措施时，需要根据相关标准和规范进行设计和施工，确保改善效果达到预期目标。

五、结论。

路面平整度检测标准是保障道路安全和行车舒适性的重要依据，对于道路管理和维护具有重要意义。

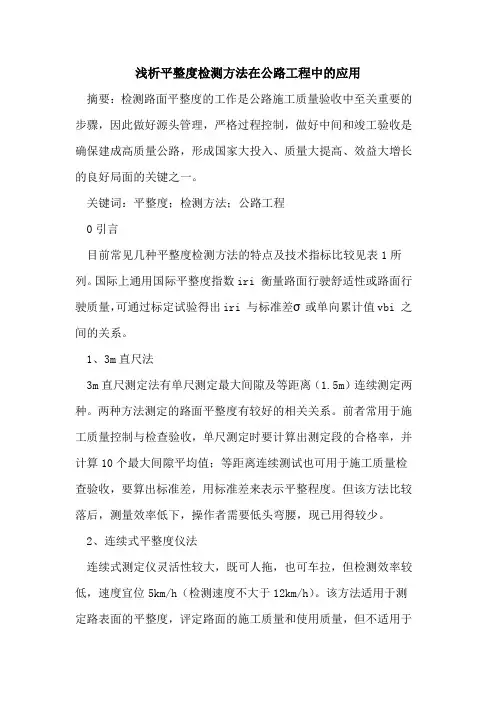

浅析平整度检测方法在公路工程中的应用摘要：检测路面平整度的工作是公路施工质量验收中至关重要的步骤，因此做好源头管理，严格过程控制，做好中间和竣工验收是确保建成高质量公路，形成国家大投入、质量大提高、效益大增长的良好局面的关键之一。

关键词：平整度；检测方法；公路工程0引言目前常见几种平整度检测方法的特点及技术指标比较见表1所列。

国际上通用国际平整度指数iri 衡量路面行驶舒适性或路面行驶质量，可通过标定试验得出iri 与标准差σ或单向累计值vbi 之间的关系。

1、3m直尺法3m直尺测定法有单尺测定最大间隙及等距离（1.5m）连续测定两种。

两种方法测定的路面平整度有较好的相关关系。

前者常用于施工质量控制与检查验收，单尺测定时要计算出测定段的合格率，并计算10个最大间隙平均值；等距离连续测试也可用于施工质量检查验收，要算出标准差，用标准差来表示平整程度。

但该方法比较落后，测量效率低下，操作者需要低头弯腰，现已用得较少。

2、连续式平整度仪法连续式测定仪灵活性较大，既可人拖，也可车拉，但检测效率较低，速度宜位5km/h（检测速度不大于12km/h）。

该方法适用于测定路表面的平整度，评定路面的施工质量和使用质量，但不适用于在已有较多坑槽、破坏严重的路面上测定。

连续式平整度仪的标准长度为3m，构造如图1所示，其质量应符合仪器标准的要求。

连续式平整度测定仪测定后，可按每10cm间距采集的位移值自动计算100m计算区间的平整度标准差，还可记录检测长度、曲线振幅大于某一定值（3mm、5mm、8mm、10mm等）的次数、曲线振幅的单向（凸起或凹下）累计值及以3m机架为基准的中点路面偏差曲线图，并打印输出。

当为人工计算时，在记录曲线上任意设一基准线，每隔一定距离（宜为1.5m）读取曲线偏离基准线的偏离位移值di。

每一计算区间的路面平整度以该区间测定结果的标准差表示如下：式中：σi—各计算区间的平整度计算值，mm；di—以100m为一个计算区间，每隔一定距离（自动采集间距为10cm，人工采集间距为1.5m）采集的路面凹凸偏差位移值，mm；n—计算区间用于计算标准差的检测数据个数。

1 我国公路工程中现行的平整度评价指标我国现行的《公路路基路面现场测试规程》(JTJ059—95)规定了3个测量平整度的试验方法和相应的平整度评价指标：① 3m直尺测定平整度试验方法。

平整度评价指标是最大间隙(h)；②连续式平整度仪测定平整度试验方法，平整度评价指标是标准差(σ)；③车载式颠簸累积仪测定平整度试验方法，整度评价指标是单向位移累积值(VBI)。

随着我国公路路网的建设，对公路的质量标准提出了越来越高的要求。

199 8年交通部对原有的《公路工程质量检验评定标准》(JTJ 071—94)进行了修改，颁布了新的《公路工程质量检验评定标准》（JTJ 071—98)。

并于1999年7月1日正式实施。

新标准规定了3个平整度评价指标，最大间隙h，标准差σ。

网际平整度指数IRI(International Roughness Index) 并对高速公路、一级公路、其它等级公路的路基、基层、面层规定了相应的平整度评价指标。

现行新标准与旧标准相比具有以下特点：⑴采用了国际平整度指数IRI。

IRI是世行组织召集世界各国专家学者，考虑了公路路面的长波模型、短波模型、台阶模型以及专家模型等向世界各国推荐的评价指标，从技术上讲比较全面、合理。

(2) 现行新标准在高速公路、一级公路面层的平整度评价指标中只规定了标准差σ和国际平整度指数IRI,剔除了最大间隙h，从而保证了对完工的高速公路、一级公路面层平整度的科学评定。

（3）σ是表征平整度性能最具有实际意义和理论意义的统计型指标，但其在较高行车速度下的再现性差，因此利用在较高行车速度下测得的IRI值来评价平整度性能具有重要的现实意义。

为了具有可比性，新标准中对高速公路和一级公路规定了IRI和σ两项指标作为平整度评价指标，并给出了两者关系的近似表达式σ=0.6IRI。

2 平整度评价指标间的相关关系世界银行在20世纪80年代初组织世界：有关专家采用各国测定平整度的主要仪器进行了测试，于1986年提出IRI的定义：模拟标准车在80 km／h速度条件下，车身悬架的总位移(单位为km)与行驶距离(单位为km)之比。

高等级公路路面平整度的检测方法
善，如何对路面质量进行检测评定，是当前一个十分重要的课题。

在路面诸多检查项目评定指标中，平整度占评定项目总分数的15%～20%，足见其重要地位。

不良的路面平整度不仅影响道路行车安全，降低行车舒适度，增大行车噪音污染；而且增加车辆的运行费用（如增加油耗、降低行车速度、增加车辆机件磨损），同时加速结构破坏，影响路面的使用年限，缩短养护周期。

为此，世界各国的道路工作者建立了相应的规范标准，研制了各种仪器设备，以便对新建道路进行质量控制，对已运行道路进行检测评定。

1平整度检测评定指标路面平整度的检测输出指数比较多，有些国家地区使用的检测指标，比如：澳大利亚的ＮＡＡＳＲＡ指数，法国的ＡＰＬ指数，加拿大的ＰＳＩ指数，也有世界性组织国际上较为通用的国际平整度ＩＲＩ。

也有相关行业如：汽车设计研究行业评价路面的ＰＳＤ指数等。

而在我国，常用的还有三米直尺量测的最大间隙ｈ及标准偏差。

下面就我国常用的几种指标及国际平整度指数ＩＲＩ进行简单介绍：
1.1 三米直尺量测的最大间隙ｈ
三米直尺是由硬木或铝合金等材料制成，底面平直，长3ｍ。

在测试前将三米直尺放在车道一侧车轮轮迹（距车道线80～100ｃｍ）上，对旧路已形成车辙的路面，应取车辙中间位置为测定位置，然后用粉笔在路。

公路平整度检测方法公路平整度那可太重要啦！就像人脸上不能有坑坑洼洼一样，公路要是不平整，那开车就跟坐过山车似的，多吓人呐！那咋检测公路平整度呢？嘿，有好几种办法呢！先说三米直尺法。

这就好比拿把尺子量身高，简单直接。

把三米长的直尺放在路面上，测量直尺与路面之间的最大间隙。

这能直观地看出路面的不平整程度。

但这办法有点费力气，得人趴在地上瞅，还得小心别被车撞了。

这过程就像在走钢丝，稍不注意就危险啦！而且测量的范围有限，要是公路很长，那得测到啥时候啊？不过对于一些小范围的路面检测，还是挺管用的。

比如小区里的路，或者停车场的路面。

要是这里不平整，车开起来颠得慌，那多闹心啊！再说说连续式平整度仪法。

这就像给公路做体检的高科技仪器。

它可以连续地测量路面的平整度，速度快，数据准。

把这仪器放在车上，沿着公路开，它就自动记录下路面的情况。

这多牛啊！就像有个小机器人在帮你干活。

但是呢，这仪器得会用才行，不然得出的数据可能不准。

而且仪器要是坏了，那可就抓瞎了。

这就像你有个宝贝手机，突然坏了，你得多着急啊！所以用这方法的时候，得提前检查好仪器，确保它能正常工作。

这种方法适合长距离的公路检测，比如高速公路、国道啥的。

可以快速地了解路面的整体情况，为修路提供依据。

还有车载式颠簸累积仪法。

这就像给车装了个“敏感度超高的屁股”，车在路上跑，它就能感受到路面的颠簸程度。

通过测量车的颠簸累积值，来判断路面的平整度。

这办法挺方便的，不用下车就能检测。

但也有缺点啊，就是受车速影响比较大。

要是车速不一样，得出的结果可能就不一样。

这就像你跑步的时候，速度不一样，感觉也不一样。

所以得控制好车速，才能得到准确的数据。

这种方法适合在路上快速检测，比如巡逻车在巡逻的时候可以顺便检测一下路面。

在检测公路平整度的过程中，安全性那是头等大事。

你想想，要是在检测的时候被车撞了，那可不得了。

所以一定要做好安全防护措施，穿上反光背心，摆好警示标志。

就像给自己穿上了一层“保护铠甲”，让过往的车辆能看到你，避免发生危险。

路面平整度标准路面平整度是指路面的平整程度，直接影响着车辆行驶的舒适性和安全性。

为了保障道路交通的畅通和安全，各国都制定了相应的路面平整度标准。

路面平整度标准通常由国家交通部门或相关标准化组织制定，并在道路建设和维护中得到严格执行。

一般来说，路面平整度标准主要包括以下几个方面：1. 平整度测量方法，路面平整度的测量通常采用专用的测量仪器，如高精度测平仪、激光测平仪等。

这些仪器能够精确地测量路面的高程差，从而评估路面的平整度。

在测量时，需要按照标准规定的方法和要求进行，以确保测量结果的准确性和可靠性。

2. 平整度标准数值，不同类型的道路和不同等级的公路，其平整度标准数值也有所不同。

一般来说，高速公路和主干道的平整度要求较高，而次干道和支路的平整度要求相对较低。

平整度标准数值通常以毫米为单位，用来表示路面高程差的允许范围。

3. 平整度检测频率，为了及时发现和处理路面平整度问题，通常会规定路面平整度的检测频率。

一般来说，新建的道路和进行了大规模维护的道路，其平整度需要进行更为频繁的检测，以确保路面的质量和安全。

4. 平整度问题处理，一旦发现路面平整度不达标，需要及时进行处理。

处理方法通常包括路面修复、重新铺设路面等，以确保路面的平整度符合标准要求。

路面平整度标准的制定和执行，对于保障道路交通的安全和畅通具有重要意义。

只有严格执行平整度标准，才能保障道路的质量，提高车辆行驶的舒适性和安全性。

因此，各级交通部门和相关单位都应高度重视路面平整度标准的执行，加强对路面平整度的监测和管理，确保道路交通的安全畅通。

在实际工作中，需要加强对路面平整度标准的宣传和培训，提高相关人员对平整度标准的认识和执行能力。

同时，还需要加大对路面平整度测量仪器的投入和更新，提高测量的准确性和效率。

只有这样，才能更好地保障道路交通的安全和畅通，为人们的出行提供更加便利和舒适的环境。

总之，路面平整度标准是道路建设和维护中的重要内容，对于保障道路交通的安全和畅通具有重要意义。
