《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是（）A．只有L1发光 B．只有L2发光C．L1、L2都发光 D．L1、L2都不发光2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路，下列分析正确的是（）A．若S1、S2、S3都闭合时，则L1、L2并联B．若S1、S2、S3都闭合时，则L1、L2串联C．S3断开、S1、S2闭合，L1、L2并联D．S1闭合、S2、S3断开，L1、L2串联4、如图所示的四个电路中，开关能使L1、L2两盏灯同时发光和熄灭的是（）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（）A．安全用电的原则是不接触低压带电体，不靠近高压带电体B．只有不高于220 V的电压才是安全的C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是（）A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限7、图中，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后（）A．L1发光，L2不发光B．L1不发光，L2发光C． L1和 L2都发光D．L1和 L2都不发光L2L1L2L1L2L1L2L1A DCBL2L1S1S3S28、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

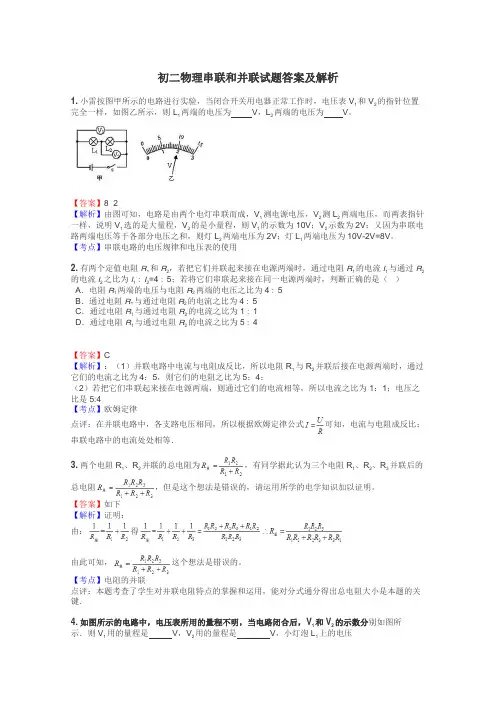

初二物理串联和并联试题答案及解析1. 小雷按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V 1和V 2的指针位置完全一样，如图乙所示，则L 1两端的电压为 V ，L 2两端的电压为 V 。

【答案】8 2【解析】由图可知，电路是由两个电灯串联而成，V 1测电源电压，V 2测L 2两端电压，而两表指针一样，说明V 1选的是大量程，V 2的是小量程，则V 1的示数为10V ；V 2示数为2V ；又因为串联电路两端电压等于各部分电压之和，则灯L 2两端电压为2V ；灯L 1两端电压为10V-2V=8V 。

【考点】串联电路的电压规律和电压表的使用2. 两个电阻R 1、R 2并联的总电阻为，有同学据此认为三个电阻R 1、R 2、R 3并联后的总电阻，但是这个想法是错误的，请运用所学的电学知识加以证明。

【答案】如下 【解析】证明： 由：得由此可知，这个想法是错误的。

【考点】电阻的并联点评：本题考查了学生对并联电阻特点的掌握和运用，能对分式通分得出总电阻大小是本题的关键．3. 当多个电阻并联时，其等效电阻称为并联电路的总电阻．请推证：将两个电阻R l 、R 2并联起来，其总电阻R 总与R 1、R 2的关系为： ．【答案】【解析】已知R l 、R 2并联，并联电路各支路两端的电压相等，干路中的电流等于各支路电流之和；根据并联电路电压和电流的特点以及欧姆定律进行证明． 证明：根据欧姆定律可知： I 1=，I 2=，I=根据并联电路的电流和电压特点可知： I=I 1+I 2，U=U 1=U 2 由上可得：=+即：=+．【考点】欧姆定律的应用；并联电路的电流规律；并联电路的电压规律；电阻的并联．点评：本题考查并联电路电压和电流的特点以及欧姆定律的掌握情况，本题的关键是用电压和电阻表示电流．4.用一个开关能同时控制电路中的两盏灯，则这两盏灯:A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．以上说法都不对【答案】C【解析】用一个开关能同时控制电路中的两盏灯，这两盏灯可能是串联，也可能是并联。

初中物理电学思维导图及经典例题分享串并联电路当中电流和电压关系串联电路的总电阻⼤于任何⼀个分电阻，相当于增加电阻的长度，R=R1+R2；并联电路的总电阻⼩于任何⼀个分电阻，相当于增加横截⾯积，1/R=1/R1+1/R2；电流电阻电压之间的关系电功率的导图1．在如图1所⽰的电路中，电源两端的电压不变。

当只闭合开关S1时，电流表A1的⽰数为I，电流表A2的⽰数为I2。

当开关S1、S2都闭合时，电流表A1的⽰数为Iˊ，电流表A2的⽰数为I2ˊ。

I2:I = 2:3，I2ˊ: Iˊ= 4:7，则电阻R1:R2:R3等于（）A. 2:1:4B. 4:2:1C. 2:3:4D.3:4:72．把标有“6V 3W”的⼩灯泡与最⼤阻值为50Ω的滑动变阻器连接在电源两端电压恒为6V的电路中，电路的连接如图5所⽰，电压表使⽤的量程为0～3V，电流表使⽤的量程为0～0.6A。

要求闭合开关后两电表的⽰数均不超过所选量程，且灯泡两端电压不允许超过额定值（设灯丝电阻不变）。

下列说法正确的是（）A．滑动变阻器接⼊电路的电阻允许调节的范围是0Ω～50ΩB．⼩灯泡的电功率最⼩值为0.25WC．电路总功率的最⼤值为3.6WD．滑动变阻器滑⽚移动的过程中，电流表⽰数变化量的最⼤值为0.25A3．⼩敏同学在做电学实验时按照如图3所⽰的电路将电学器材连接，她使⽤的电流表量程为0~0.6A，电压表的量程为0~3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，允许消耗的最⼤电功率为0.9W。

滑动变阻器R0的最⼤阻值为20Ω，允许通过的最⼤电流为0.5A。

将开关S闭合后，要保证电路中各个元件正常⼯作，以下说法正确的是（）3．⼩敏同学在做电学实验时按照如图3所⽰的电路将电学器材连接，她使⽤的电流表量程为0~0.6A，电压表的量程为0~3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，允许消耗的最⼤电功率为0.9W。

滑动变阻器R0的最⼤阻值为20Ω，允许通过的最⼤电流为0.5A。

电流的串、并联分析知识点梳理一、串联和并联1、串联(1)定义：将电学元件按顺序首尾依次连接起来接入电路中的电路。

(2)特点：<1>电流只有一条路径。

<2>电流流过每一个用电器，各个用电器之间相互影响，其中某一个出现故障，则所有用电器均不能正常工作.<3>串联电路中，开关和用电器是串接接法，一个开关可以控制所有用电器。

2、并联(1)定义：电路中两个（或以上）用电器并列（头对头，尾对尾）接入，然后与电源、开关用导线串联起来的电路。

(2)特点：<1>电路中出现不止一条电流路径，所有电流路径中都有相同部分和不同部分。

将所有电流都通过的地方，称为干路；将电流路径不同的地方，称为支路。

<2>干路上的开关控制整个电路的正常工作；支路上的开关分别控制与其串联的用电器。

<3>并联电路中支路部分的各个用电器在工作时互不影响。

3、串联和并联电路的识别方法对于一些一眼看不出的电路中，一般采用“节点法”判断串联还是并联。

节点法：在不规范的电路图中，无论导线多长，只要导线上没有任何东西或者只有开关的情况下，导线的两端，可以看成同一个点，继而达到简化电路的目的。

二、电流的大小1、电荷：符号（Q 或q ） 单位：库仑，简称库,用字母C 表示2、电流(1)定义：单位时间内（1s ）通过导体横截面上电荷量的多少。

(2)表达式： I =tq单位：安培，简称安，用字母A 表示 其他单位：毫安（mA ）、微安（μA ） 1A=103mA=106μA 3、电流的三大效应①热效应 ②磁效应 ③化学效应 4、电流表及其适用方法5、电流表的使用与读数电流表使用注意事项 电流表读数方法：<1>电流表使用前应先进行调零 <1>确定量程：看接线柱接的是哪个 <2>注意电流表的接线柱所对应的量程 <2>确定分度值：分析每小格代表多少 <3>电流表读数时，应估读一位。

串联电路与并联电路练习题及详细解析【典型例题】类型一、串联电路与并联电路1．（2016春•威海校级期中）下列关于串联电路的说法中，错误的是（）A．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路，其余的用电器仍可能通电工作C．开关可使电路中的各灯泡同时发光或同时熄灭D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间【思路点拨】在串联电路中各用电器首尾相接，电路中电流只有一条路径，各用电器之间相互影响，开关在电路中控制所有用电器的通断，改变开关的位置，其控制作用不变。

【答案】B【解析】A、各用电器是逐个顺次地连接起来的电路是串联电路，所以选项A不符合题意，B、串联电路中电流只有一条流通路径，若一个用电器的内部开路，其余的用电器都不能通电工作，所以选项B符合题意，C、开关可使电路中的各灯泡同时发光或同时熄灭，所以选项C不符合题意，D、连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间，所以选项D不符合题意，故选B。

【总结升华】题目考查了用电器串联和并联之外还涉及开关的串联和并联，要根据串并联电路的开关控制特点，和用电器是否互相影响来判断。

举一反三：【变式】每当夜幕降临时，马路上路灯亮起来，给人们夜间的出行带来了方便，马路上路灯的连接方式是（）A．并联B．串联C．可能是串联，也可能是并联D．无法判断【答案】A2. （2015•钦州中考）如图所示的四个电路中，两灯泡属于串联接法的是（）【思路点拨】串联电路中，电流的路径只有一条，各元件顺次逐个连接，并联电路中，电流有多条路径，各用电器并列连接，工作时互不影响，据此来结合电路图进行判断。

【答案】D【解析】A、两开关均闭合后，两只灯泡并列连接，工作时互不影响，为并联电路；B、两开关均闭合后，一个灯泡被短路，电路为另一灯泡的基本电路；C、S1断开，S2闭合后，两只灯泡并列连接，工作时互不影响，为并联电路；D、S1闭合，S2断开后，电流依次流过两只灯泡，只有一条流通路径，为串联电路。

5、如图所示电路中，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是( ) A．I1=I2=I3 B．I1>I2=I3 C．I1>I2>I3 D．I1>I3>I2!2．根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。

（导线不能有交叉）.6．在如图4所示的电路中，要使灯泡L1、L2串联在电路中，只能闭合开关；若要使L1、L2并联在电路中，只能闭合开关。

8．如图5所示电路，两只小灯泡L1和L2均正常发光，则下面几种说法中正确的是：（）A．甲是电流表，乙是电压表；B．甲是电压表，乙是电流表；C．甲、乙都是电流表；D．甲、乙都是电压表。

10．在如图7所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一盏灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是：（）A．灯L1短路；B．灯L2短路；C．灯L1断开；D．灯L2断开/-11．如图8所示，电源电压为6V，电压表示数为，则（）A．L1两端的电压为；B．L2两端的电压为；C．电源、L1的电压之和为；D．L2两端的电压为。

13．请在图10 所示的甲、乙两图的圆圈内，填上电压表或电流表的符号使之成为两个不同的电路（要求两用电器都工作）~14．如图所示，当开关K1、K2都闭合时（）A.三个灯都亮B．三个灯都不亮和C灯亮，B灯不亮和C灯亮，A灯不亮15.如图90所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是( )…A. ①是电流表，②和③是电压表；B. ①和③是电压表，②是电流表；图6-2-3C. ①和②是电流表，③是电压表；D. ①②和③都是电流表16.如图6-2-3所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数为V，则灯L1两端的电压为________ V，灯L2两端电压为________ V。

串、并联电路练习题及详细解析【典型例题】类型一、串、并联电路中的电流规律1.（2016•集美区模拟）关于如图所示的电路，下列说法中正确的是（）A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光D．闭合电键S，灯L1不会发光【思路点拨】首先分清电路结构，明确断开电键S后，两灯的连接方式，然后根据串联电路的电流特点判断通过它们的电流关系。

【答案】B【解析】（1）由图可知，断开电键S，灯L1、L2串联，串联电路中电流处处相等，因此通过L1的电流与通过L2的电流一样大，故A错误，B正确；（2）闭合电键S，灯泡L2被短路，故灯L1会发光，L2不会发光，故CD错误；故选B。

【总结升华】本题考查了串联电路的电流特点和电路的三种状态，明确断开电键S，灯L1、L2串联，以及闭合电键S，灯泡L2被短路，是解答此题的关键。

举一反三：【变式】将两只规格不同的灯泡串连接入电路，可延长灯泡的使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（）A.亮的灯电流大B.电流大小一样C.暗的灯电流大D.无法比较【答案】B2.（2015•平原县二模）如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A．两灯是串联连接的 B．流过L1的电流是 0.6AC．流过L2的电流是2.6A D．干路电流是3.2A【思路点拨】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，根据并联电路的电流特点求出通过灯L2的电流。

【答案】B【解析】（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误。
