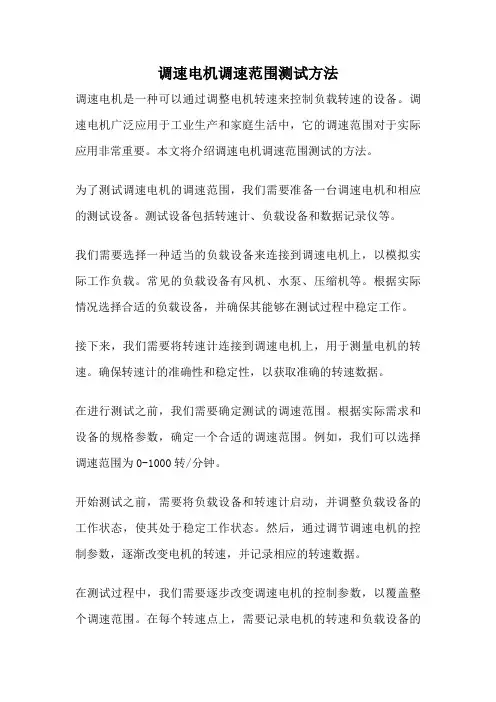

调速电机调速范围测试方法调速电机是一种可以通过调整电机转速来控制负载转速的设备。
调速电机广泛应用于工业生产和家庭生活中，它的调速范围对于实际应用非常重要。
本文将介绍调速电机调速范围测试的方法。
为了测试调速电机的调速范围，我们需要准备一台调速电机和相应的测试设备。
测试设备包括转速计、负载设备和数据记录仪等。
我们需要选择一种适当的负载设备来连接到调速电机上，以模拟实际工作负载。
常见的负载设备有风机、水泵、压缩机等。
根据实际情况选择合适的负载设备，并确保其能够在测试过程中稳定工作。
接下来，我们需要将转速计连接到调速电机上，用于测量电机的转速。
确保转速计的准确性和稳定性，以获取准确的转速数据。
在进行测试之前，我们需要确定测试的调速范围。
根据实际需求和设备的规格参数，确定一个合适的调速范围。
例如，我们可以选择调速范围为0-1000转/分钟。
开始测试之前，需要将负载设备和转速计启动，并调整负载设备的工作状态，使其处于稳定工作状态。
然后，通过调节调速电机的控制参数，逐渐改变电机的转速，并记录相应的转速数据。
在测试过程中，我们需要逐步改变调速电机的控制参数，以覆盖整个调速范围。
在每个转速点上，需要记录电机的转速和负载设备的工作状态。
同时，还可以记录其他数据，如电机的功率、电流等，以便后续分析和评估。
完成所有测试点后，我们可以根据记录的数据绘制调速范围曲线。
调速范围曲线可以直观地显示出调速电机在不同转速下的工作性能。
根据曲线的形状和斜率，我们可以评估电机的调速性能和稳定性。
根据测试结果进行数据分析和评估。
根据调速范围曲线，可以确定电机的最低和最高转速，以及在不同转速下的工作性能。
根据实际需求，评估调速电机是否满足要求，并提出改进建议。
总结起来，调速电机调速范围测试是一项重要的工作，它可以评估电机的工作性能和稳定性。
通过合理选择测试设备和负载设备，以及准确记录和分析数据，我们可以得到准确的测试结果，并为实际应用提供参考和指导。
机电传动控制第五版课后答案--最全版机电传动控制是一门涉及机械、电气和控制等多领域知识的重要学科，对于相关专业的学生和从业者来说，掌握这门课程的知识至关重要。
而课后习题的答案则是检验学习成果、加深理解的重要工具。
以下为您提供机电传动控制第五版的课后答案，希望能对您的学习有所帮助。
第一章绪论1、机电传动控制的目的是什么？答：机电传动控制的目的是将电能转变为机械能，实现生产机械的启动、停止、调速、反转以及各种生产工艺过程的要求，以满足生产的需要，提高生产效率和产品质量。
2、机电传动系统由哪些部分组成？答：机电传动系统通常由电动机、传动机构、生产机械、控制系统和电源等部分组成。
电动机作为动力源，将电能转化为机械能；传动机构用于传递动力和改变运动形式；生产机械是工作对象；控制系统用于控制电动机的运行状态；电源则为整个系统提供电能。
3、机电传动系统的运动方程式是什么？其含义是什么？答：运动方程式为 T M T L ＝J(dω/dt) 。
其中，T M 是电动机产生的电磁转矩，T L 是负载转矩，J 是转动惯量，ω 是角速度，dω/dt 是角加速度。
该方程式表明了机电传动系统中电动机的电磁转矩与负载转矩之间的平衡关系，当 T M ＞ T L 时，系统加速；当 T M ＜ T L 时，系统减速；当 T M ＝ T L 时，系统以恒定速度运行。
第二章机电传动系统的动力学基础1、为什么机电传动系统中一般需要考虑转动惯量的影响？答：转动惯量反映了物体转动时惯性的大小。
在机电传动系统中，由于电动机的转速变化会引起负载的惯性力和惯性转矩，转动惯量越大，系统的加速和减速过程就越困难，响应速度越慢。
因此，在设计和分析机电传动系统时，需要考虑转动惯量的影响，以确保系统的性能和稳定性。
2、多轴传动系统等效为单轴系统的原则是什么？答：多轴传动系统等效为单轴系统的原则是：系统传递的功率不变，等效前后系统的动能相等。
3、如何计算机电传动系统的动态转矩？答：动态转矩 T d ＝ T M T L ，其中 T M 是电动机的电磁转矩，TL 是负载转矩。
调速电机调速范围测试方法
调速电机的调速范围测试方法有多种，下面详细介绍其中三种方法。
1. 使用转速表：转速表是一种常用的测量工具，通过电缆连接到电机轴上，可以直接读取电机的转速。
转速表具有较高的测量精度和可靠性，适用于各种类型的调速电机。
2. 使用霍尔传感器：霍尔传感器可以通过检测磁场变化来测量电机转速，具有精度高、可靠性好等优点。
将霍尔传感器安装在电机上，可以实时监测电机的转速变化，从而对调速范围进行测试。
3. 使用编码器：编码器可以记录电机转子相对于定子的位置，通过记录的数据计算出电机转速。
编码器具有较高的测量精度，适用于各种类型的调速电机。
在测试调速范围时，编码器可以帮助我们更准确地获取电机的转速信息。
以上就是三种常用的调速电机调速范围测试方法，每种方法都有其特点和适用场景。
在测试过程中，我们需要根据实际情况选择合适的方法，以确保测试的准确性和可靠性。
1。

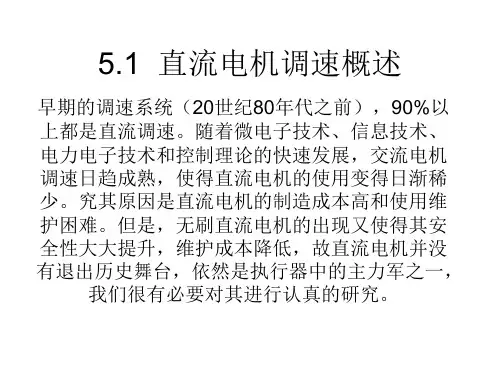

电机控制与调速技术电机控制与调速技术是电子与电气工程领域中的重要研究方向之一。
随着工业自动化的不断发展和电机在各个领域的广泛应用，电机控制与调速技术的研究和应用已经成为电气工程师们的重要任务之一。
本文将从电机控制的基本原理、调速技术的分类以及应用领域等方面进行探讨。
一、电机控制的基本原理电机控制的基本原理是通过控制电机的电流、电压或频率等参数，以达到控制电机运行状态和输出功率的目的。
在电机控制中，常用的控制方法包括电阻控制、电压控制、电流控制和频率控制等。
其中，电流控制是最常用的一种方法，通过调节电机的电流大小来控制电机的输出功率和转速。
而频率控制则是在交流电机中常用的一种方法，通过改变电源的频率来调节电机的转速。
二、调速技术的分类调速技术根据不同的控制目标和应用场景，可以分为开环调速和闭环调速两种方式。
开环调速是指根据电机的负载特性和工作要求，通过设置合适的电机参数和控制策略，直接控制电机的输入信号，实现对电机转速的调节。
闭环调速则是在开环调速的基础上，通过添加反馈传感器和控制回路，实时监测电机的转速和输出功率，并根据反馈信息进行调整，以达到更精确的控制效果。
在实际应用中，调速技术又可以根据控制方式的不同分为电阻调速、电压调速、电流调速和矢量控制等。
电阻调速是通过改变电机电阻来改变电机的转速，适用于一些低功率、低精度的应用场景。
电压调速则是通过改变电机的输入电压来改变电机的转速，适用于一些对转速要求较高的应用场景。
电流调速是通过改变电机的输入电流来改变电机的转速，适用于一些对负载变化较大的应用场景。
而矢量控制则是一种较为复杂的调速技术，通过对电机的电流和转矩进行矢量分析和控制，实现对电机的精确调速和运行状态的控制。
三、调速技术的应用领域电机控制与调速技术在各个领域都有广泛的应用。
在工业自动化领域，电机控制与调速技术被广泛应用于机械加工、输送设备、制造业等领域，实现对生产过程的精确控制和优化。
在交通运输领域，电机控制与调速技术被应用于电动车辆、高速列车等交通工具中，提高了交通工具的性能和能效。
数控技术一、判断题(正确的画√，错误的画×,每题1分共10分）二、填空题（每空1分,共20分）三、选择题(10分，每小题1分）四、简答题（每题6分共30分）五、五、解释如下指令或名词含义（10X1分）六、六、编程题（10分）七、论述题（10分）第一章1．数字控制：是一种借助数字、字符或其它符号对某一工作过程(如加工、测量、装配等）进行可编程控制的自动化方法。
数控技术采用数字控制的方法对某一工作过程实现自动控制的技术.它集计算机技术、微电子技术、自动控制技术和机械制造技术等多学科、多技术于一体。
数控机床是采用数字控制技术对机床的加工过程进行自动控制的一类机床。
数控系统实现数字控制的装置。
它能够自动输入载体上事先给定的数字量，并将其译码后进行必要的信息处理和运算后，控制机床动作并加工零件。
CNC系统的核心是CNC装置。
2．数控机床的优势：3．数控技术的发展趋势：4．数控机床的组成5．数控机床的分类：一、按控制功能分类（点位控制数控系统；直线控制数控系统；轮廓控制数控系统）二、按工艺用途分类(金属切削类数控机床；金属形成类数控机床；特种加工数控机床;其它类型机床：如火焰切割数控机床、数控测量机、机器人等。
）三、按伺服驱动的方式分类（开环控制；半闭环控制；全闭环控制)NC,CNC,CAD、CAM、CAPP、FMC，FMS，CIMS的中文含义.第二章1．数控编程的方法常用的编程方法有手工编程、自动编程。
2．数控机床的机床坐标系和工件坐标系的概念，各坐标轴及其方向的规定.1）机床坐标系是机床上固定的坐标系。
工件坐标系是固定于工件上的笛卡尔坐标系。
2)①Z轴：规定与机床主轴线平行的坐标轴为Z轴，刀具远离工件的方向为Z轴的正向。
②X轴：对大部分铣床来讲，X轴为最长的运动轴，它垂直于轴，平行于工件装夹表面。
+X的方向位于操作者观看工作台时的右方。
③Y轴：对大部分铣床来讲，Y轴为较短的运动轴，它垂直于轴.在Z、X轴确定后，通过右手定则可以确定Y轴.④回转轴：绕X轴回转的坐标轴为A轴；绕Y轴回转的坐标轴为B轴；绕Z轴回转的坐标轴为C轴；方向的确定采用右手螺旋原则，大拇指所指的方向是+X、+Y或+Z的方向。

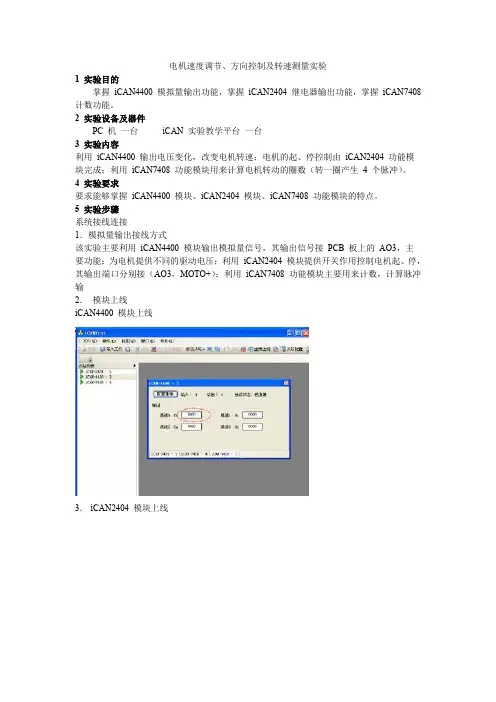

电机速度调节、方向控制及转速测量实验1 实验目的掌握iCAN4400 模拟量输出功能，掌握iCAN2404 继电器输出功能，掌握iCAN7408 计数功能。
2 实验设备及器件PC 机一台iCAN 实验教学平台一台3 实验内容利用iCAN4400 输出电压变化，改变电机转速；电机的起、停控制由iCAN2404 功能模块完成；利用iCAN7408 功能模块用来计算电机转动的圈数（转一圈产生4 个脉冲）。
4 实验要求要求能够掌握iCAN4400 模块、iCAN2404 模块、iCAN7408 功能模块的特点。
5 实验步骤系统接线连接1．模拟量输出接线方式该实验主要利用iCAN4400 模块输出模拟量信号，其输出信号接PCB 板上的AO3，主要功能：为电机提供不同的驱动电压；利用iCAN2404 模块提供开关作用控制电机起、停，其输出端口分别接（AO3，MOTO+）；利用iCAN7408 功能模块主要用来计数，计算脉冲输2．模块上线iCAN4400 模块上线3．iCAN2404 模块上线4．iCAN7408 模块上线iCAN7408 模块使能iCAN7408 模块计数1.使用4400、4050等模块，设计步进电机驱动的位置控制系统。
实验步骤如下所示：首先编辑组态画面，如下：然后编辑硬件通道，OPC设置如下：再设置变量表，即实时数据库，如下所示：最后编辑程序，即循环策略，如下所示：2.使用4017 、4400等模块实现一个速度调节系统，要求外围使用电位器来控制电动机的转速。
（难度：中等）实验步骤如下所示：首先进行组态画面，如下：然后进行变量设置，即进行实时数据库设置，如下所示：再进行OPC设置，如下：循环策略如下所示：。
电机调速原理及控制线路图解图1一、双速电机（鼠笼式三相交流异步电动机）1、双速电机的变极方法U1V1W1端接电源，U2V2W2开路，电动机为△接法（低速）；U1V1W1端短接，U2V2W2端接电源为YY接法（高速）注意，变极时，调换相序，以保证变极调速以后，电动机转动方向不变。
图22、主电路： KM1主触点构成△接的低速接法。
KM2、KM3用于将U1V1W1端短接，并在U２V２W２端通入三相交流电源，构成YY接的高速接法。
3、控制电路图a电路中，按钮SB1实现低速起动和运行。
按钮SB2使KM2、KM3线圈通电自锁，用于实现YY变速起动和运行。
图b 电路在高速运行时，先低速起动，后高速（YY）运行，以减少启动电流。
双速电机控制电路图B分析1、选择开关SA合向高速→时间继电器KT线圈通电延时→KM1线圈通电，电动机M作低速启动。
KT延时时间到→KM1线圈断电复位→KM2、KM3线圈通电→电动机M作YY接法高速运行。
2、选择开关SA合向低速→KM1线圈通电，电动机M作低速转动。
3、选择开关SA合向0位时，电动机停止运行。
（二）、三速电机控制图41、变极原理三速电机定子有2套绕组，1套可作为△接法和YY接法的双速绕组，另1套为Y型接法的中速绕组。
2、主电路KM1主触点（4个）构成低速连接，其中W1U3接到W1点。
KM2主触点构成中速Y连接，此时U3W1断开以避免交流。
KM3、KM4主触点构成高建双星形连接（KM3构成Y点）控制电路SB1用于KM1的起停控制，SB2用于KM2的起停控制，SB3用于KM3和KM4的起停控制。
电机。
PLC实验报告电机控制与调速PLC实验报告：电机控制与调速一、实验目的本实验旨在通过使用PLC（可编程逻辑控制器）来实现电机的控制与调速，并掌握PLC在工业自动化领域中的应用。
二、实验器材与软件1. 实验器材：- 电机（选择适合的电机型号）- 电机驱动器（可与PLC通信的型号）- PLC设备（选择适合的型号）2. 实验软件：- PLC编程软件（根据所选PLC型号选择相应的软件）三、实验步骤与内容1. 硬件连接根据所选择的电机、电机驱动器和PLC设备的型号，按照产品手册或者相关说明书进行硬件连接。
确保连接正确、稳固。
2. PLC编程2.1 确认所使用的PLC编程软件已经正确安装并打开。
创建一个新的项目。
2.2 首先，通过PLC软件中的输入/输出配置功能，配置所使用的输入输出点位。
根据电机驱动器的要求，将PLC的输出点位与电机驱动器连接。
将电机驱动器的输出点位与电机连接。
2.3 接下来，编写PLC程序。
根据电机控制与调速的要求，编写相应的逻辑控制程序。
程序中应包括控制电机启动、停止、正转、反转的逻辑，并且可以通过改变设定值来实现电机的调速功能。
2.4 在编写完成后，通过软件的仿真功能进行仿真测试，确保程序的正确性。
3. 实验验证3.1 将已编写好的PLC程序下载至PLC设备中。
3.2 按照电机启动、停止、正转、反转的要求进行实验验证。
记录下所使用的设定值和实际调速效果，并进行比较分析。
3.3 根据实验结果，对PLC程序进行优化调整，并再次进行实验验证。
四、实验结果与分析1. 实验结果记录下各个设定值对应的电机实际转速，形成一张表格。
可以通过表格的对比，分析电机控制与调速的性能。
2. 实验分析通过实验结果的分析可以得出电机控制与调速的性能评估。
对于不满足要求的部分，可以进一步优化PLC程序，改进电机控制系统的性能。
五、实验总结与心得体会通过本实验，我深刻理解了PLC在电机控制与调速中的重要性。
通过合理的硬件连接和PLC程序的编写，我们能够实现对电机的精确控制和调速。
