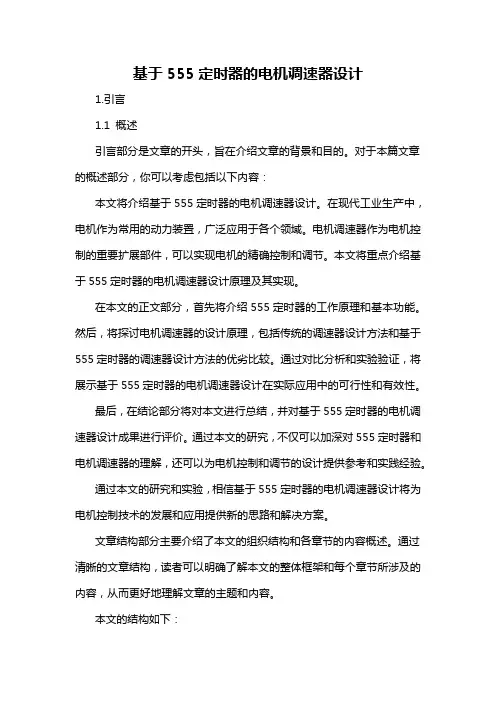

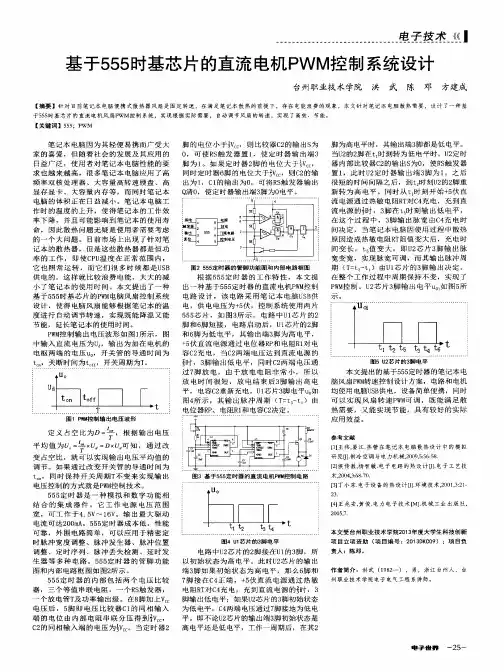

基于555定时器的电机调速器设计1.引言1.1 概述引言部分是文章的开头，旨在介绍文章的背景和目的。

对于本篇文章的概述部分，你可以考虑包括以下内容：本文将介绍基于555定时器的电机调速器设计。

在现代工业生产中，电机作为常用的动力装置，广泛应用于各个领域。

电机调速器作为电机控制的重要扩展部件，可以实现电机的精确控制和调节。

本文将重点介绍基于555定时器的电机调速器设计原理及其实现。

在本文的正文部分，首先将介绍555定时器的工作原理和基本功能。

然后，将探讨电机调速器的设计原理，包括传统的调速器设计方法和基于555定时器的调速器设计方法的优劣比较。

通过对比分析和实验验证，将展示基于555定时器的电机调速器设计在实际应用中的可行性和有效性。

最后，在结论部分将对本文进行总结，并对基于555定时器的电机调速器设计成果进行评价。

通过本文的研究，不仅可以加深对555定时器和电机调速器的理解，还可以为电机控制和调节的设计提供参考和实践经验。

通过本文的研究和实验，相信基于555定时器的电机调速器设计将为电机控制技术的发展和应用提供新的思路和解决方案。

文章结构部分主要介绍了本文的组织结构和各章节的内容概述。

通过清晰的文章结构，读者可以明确了解本文的整体框架和每个章节所涉及的内容，从而更好地理解文章的主题和内容。

本文的结构如下：1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 555定时器原理2.2 电机调速器设计原理3. 结论3.1 总结3.2 设计成果评价在引言部分的文章结构章节中，我们将介绍本文的整体组织结构和各章节的内容概述。

在概述部分，将简要介绍文章的主题和意义，以引起读者的兴趣。

在文章结构部分，将详细描述本文的组织结构，说明每个章节的内容和目的，以使读者清晰了解本文的整体框架。

最后，我们将介绍文章的目的，阐明对于电机调速器设计基于555定时器的背景和意义。

通过这样清晰的文章结构，读者可以在阅读过程中明确了解各章节的内容分布，有助于提高整篇文章的阅读效果和理解能力。

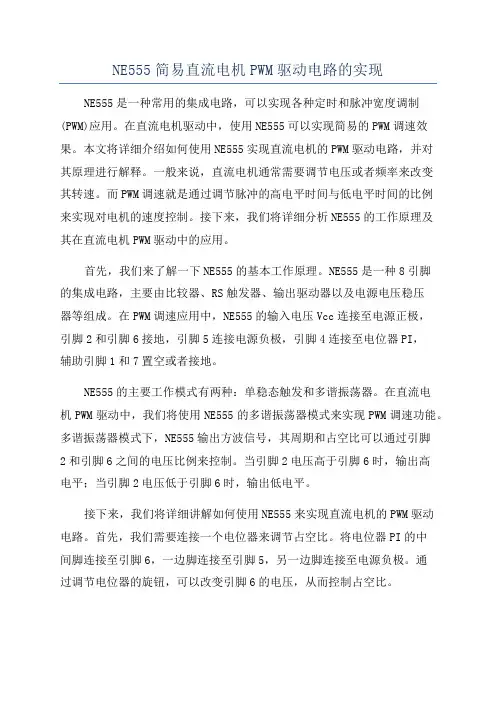

NE555简易直流电机PWM驱动电路的实现NE555是一种常用的集成电路，可以实现各种定时和脉冲宽度调制(PWM)应用。

在直流电机驱动中，使用NE555可以实现简易的PWM调速效果。

本文将详细介绍如何使用NE555实现直流电机的PWM驱动电路，并对其原理进行解释。

一般来说，直流电机通常需要调节电压或者频率来改变其转速。

而PWM调速就是通过调节脉冲的高电平时间与低电平时间的比例来实现对电机的速度控制。

接下来，我们将详细分析NE555的工作原理及其在直流电机PWM驱动中的应用。

首先，我们来了解一下NE555的基本工作原理。

NE555是一种8引脚的集成电路，主要由比较器、RS触发器、输出驱动器以及电源电压稳压器等组成。

在PWM调速应用中，NE555的输入电压Vcc连接至电源正极，引脚2和引脚6接地，引脚5连接电源负极，引脚4连接至电位器PI，辅助引脚1和7置空或者接地。

NE555的主要工作模式有两种：单稳态触发和多谐振荡器。

在直流电机PWM驱动中，我们将使用NE555的多谐振荡器模式来实现PWM调速功能。

多谐振荡器模式下，NE555输出方波信号，其周期和占空比可以通过引脚2和引脚6之间的电压比例来控制。

当引脚2电压高于引脚6时，输出高电平；当引脚2电压低于引脚6时，输出低电平。

接下来，我们将详细讲解如何使用NE555来实现直流电机的PWM驱动电路。

首先，我们需要连接一个电位器来调节占空比。

将电位器PI的中间脚连接至引脚6，一边脚连接至引脚5，另一边脚连接至电源负极。

通过调节电位器的旋钮，可以改变引脚6的电压，从而控制占空比。

同时，为了保护NE555和直流电机，我们还需要连接一个MOS管或者晶体管来作为输出驱动器。

将驱动器的基极或者门极连接至NE555的输出引脚3，将驱动器的集电极或者漏极连接至直流电机的正极，将驱动器的发射极或者源极连接至电源负极。

在NE555的多谐振荡器模式下，我们需要选择一个合适的电容和电阻来设置输出的频率和占空比。

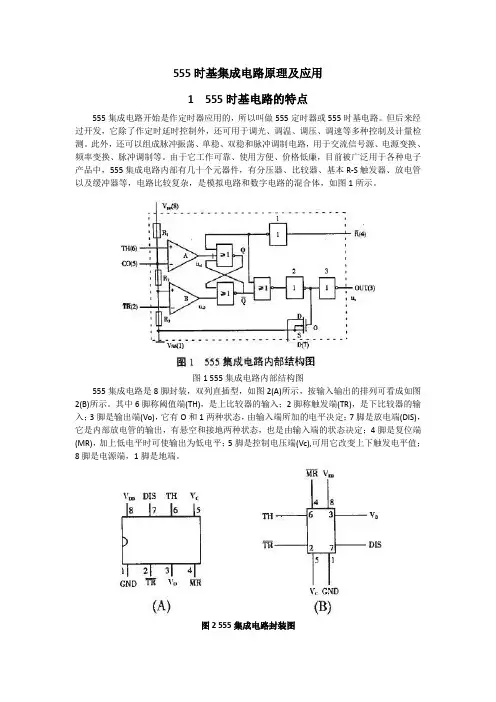

555时基集成电路原理及应用1 555时基电路的特点555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。

但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。

此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。

由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。

图1 555集成电路内部结构图555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。

其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的输入；3脚是输出端(Vo)，它有O和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可用它改变上下触发电平值；8脚是电源端，1脚是地端。

图2 555集成电路封装图我们也可以把555电路等效成一个带放电开关的R-S触发器，如图3(A)所示，这个特殊的触发器有两个输入端：阈值端(TH)可看成是置零端R，要求高电平，触发端(TR)可看成是置位端S，要求低电平，有一个输出端Vo，Vo可等效成触发器的Q端，放电端(DIS)可看成是由内部放电开关控制的一个接点，由触发器的Q端控制：Q=1时DIS端接地，Q=0时DIS 端悬空。

另外还有复位端MR，控制电压端Vc，电源端VDD和地端GND。

这个特殊的触发器有两个特点：(1)两个输入端的触发电平要求一高一低，置零端R即阈值端(TH)要求高电平，而置位端s即触发端(TR)则要求低电乎;(2)两个输入端的触发电平使输出发生翻转的阈值电压值也不同，当V c端不接控制电压时，对TH(R)端来讲，>2/3VDD是高电平1,<2/3VDD是低电平0：而对TR(S)端来讲，>1/3VDD 是高电平1，<1/3VDD是低电平0。

直流电机调速器电路图555电力电子技术是一门新兴的应用于电力领域的电子技术，就是使用电力电子器件（如晶闸管，GTO，IGBT等）对电能进行变换和控制的技术。

也是一门综合了电子技术，控制技术和电力技术的新兴交叉学科。

直流电机是电机的主要类型之一。

直流电能转换成机械能（直流电动机）或将机械能转换成直流电能（直流发电机）的旋转电机。

它是能实现直流电能和机械能互相转换的电机，用作直流发电机可以得到直流电源，而作为直流电动机，由于其优越的调速性能，在许多调速性能要求较高的场合，得到广泛使用。

直流电动机与交流电动机相比，具有结构复杂，维护困难，价格比较贵等缺点，应用不如交流电动机广泛。

但由于直流电动机有优良的启动，调速和制动性能，因此在工业领域中仍占有一席之地。

直流电机无级调速电路这块电路板电路简单，成本不高，制作容易，电路作简单分析：220V交流电经变压器T降压，P2整流，V5稳压得到9V直流电压，为四运放集成芯片LM324提供工作电源。

P1整流输出是提供直流电机励磁电源。

P4整流由可控硅控制得到0－200V的直流，接电机电枢，实现电机无级调速。

R1，C2是阻容元件，保护V1可控硅。

R3是串在电枢电路中作电流取样，当电机过载时，R3上电压增大，经D1整流，C3稳压，W1调节后进入LM324的12脚，与13脚比较从14脚输出到1脚，触发V7可控硅，D4 LED红色发光管亮，6脚电压拉高使V1可控硅不能触发，保护电机。

电机过载电流大小由W1调节。

市电过零检测，移相控制是由R5、R6降压，P3整流，经4N35隔离得到一个脉动直流进入14脚，从8脚到5脚输出是脉冲波，调节W2电位器即调节6脚的电压大小，可以改变脉冲的宽度，脉冲的中心与交流电过零时刻重合，使得双向可控硅很好地过零导通，D4是过载指示，D3是工作指示，W2是电机速度无级调节电位器。

电路制作好后只要元件合格，不用调整就可使用。

NE555做一个直流电机调速器把电机串联在集电极不要放在发射级在并联个反向的续流二极管防止击穿调整管12V直流电机高转矩电子调速器直流电机在一些应用中需要随时具有高转矩输出能力，无论它是处于低速还是高速运转。

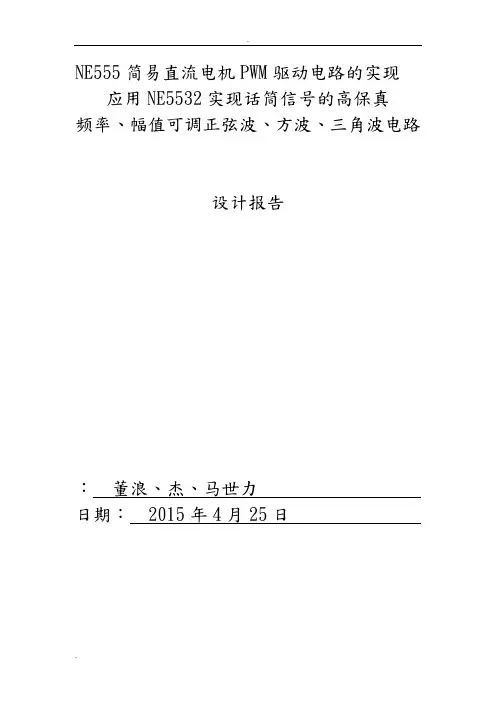

应用NE5532实现话筒信号的高保真频率、幅值可调正弦波、方波、三角波电路设计报告：董浪、杰、马世力日期： 2015年4月25日设计要求：应用NE555集成电路设计和制作简易的直流电机PWM驱动电路，通过调节555的输出方波占空比来调节直流电机转速NE555相关参数：设计思路、电路原理图如图：通过改变可调电阻的组织来改变占空比、频率，电容器充放电的反复进行，经过NE555后输出最大幅值为VCC（5伏）、频率可调的脉冲。

振荡频率：f=1/(t pH＋t pL)≈1.43/(R A＋R B)C经计算可调频率为2.58KHz-26.68KHz电路仿真：应用NE5532实现话筒信号的高保真设计要求：用NE5532设计一个话筒放大电路，输入信号为驻极体话筒产生的信号，然后对信号进行放大，输出信号幅度可以调节NE5532相关参数设计思路、原理图NE5532是高性能低噪声双运算放大器（双运放）集成电路。

与很多标准运放相似，但它具有更好的噪声性能，优良的输出驱动能力及相当高的小信号带宽，电源电压围大等特点。

因此很适合应用在高品质和专业音响设备、仪器、控制电路及通道放大器。

利用双差分式放大电路，放大差模信号、抑制共模信号，有效的放大驻极体话筒产生的信号。

频率、幅值可调正弦波、方波、三角波电路设计要求：设计和制作正弦波、方波、三角波产生电路，具体指标不限，但要求输出幅值可调、频率可调相关参数该部分所需芯片的参数和部结构在上述部分已经罗列设计思路、电路原理图利用RC谐振回路生成回路需满足电路的自激振荡，在正反馈的作用下满足幅值平衡，再设置合理地参数满足相位平衡即可产生正弦波。

结合第一部分使用NE555集成电路芯片产生脉冲的方法，来达到产生三种波形的目的。

电路仿真：。

555时基电路的应用
555时基电路是一种多用途的集成电路，因为其设计新颖，构思奇巧，用途广泛，备受电子专业设计人员和电子爱好者的青睐，被戏称为伟大的小IC。

其工作原理与应用如下：
1.简易催眠器：555时基电路可以构成一个极低频振荡器，输出
一个个短的脉冲，使扬声器发出类似雨滴的声音。

雨滴声的速度可以通过100K电位器来调节到合适的程度。

如果在电源端
增加一简单的定时开关，则可以在使用者进入梦乡后及时切断电源。

2.直流电机调速控制电路：这是一个占空比可调的脉冲振荡器。

电机M是用它的输出脉冲驱动的，脉冲占空比越大，电机电驱电流就越小，转速减慢；脉冲占空比越小，电机电驱电流就越大，转速加快。

因此调节电位器RP的数值可以调整电机的速
度。

如电极电驱电流不大于200mA时，可用CB555直接驱动；
如电流大于200mA，应增加驱动级和功放级。

3.电源：555时基电路是一种将模拟电路和数字电路巧妙结合在
一起的电路，可以采用4.5～15V的单独电源，也可以和其它
的运算放大器和TTL电路共用电源。

一个单独的555时基电
路，可以提供近15分钟的较准确的定时时间。

4.脉冲发生器、方波发生器、单稳态多谐振荡器、双稳态多谐振
荡器、自由振荡器、内振荡器、定时电路、延时电路、脉冲调制电路、仪器仪表的各种控制电路及民用电子产品、电子琴、电子玩具等。

此外，中文名555时基电路，类别是组合集成电路。

如需了解更多关于555时基电路的应用，建议咨询电子工程师或者查阅电子相关书籍获取更多信息。

555各种应用电路555触摸定时开关集成电路IC1是一片555定时电路，在这里接成单稳态电路。

平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。

当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。

同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。

当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。

定时长短由R1、C1决定：T1=1.1R1*C1。

按图中所标数值，定时时间约为4分钟。

D1可选用1N4148或1N4001。

相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。

用人工启动式单稳电路。

工作原理：电源接通后，定时器进入稳态。

此时定时电容CT的电压为：VCT=VCC=6V。

对555这个等效触发器来讲，两个输入都是高电平，即VS=0。

继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。

按一下按钮开关SB之后，定时电容CT立即放到电压为零。

于是此时555电路等效触发的输入成为：R=0、S=0，它的输出就成高电平：V0=1。

继电器KA 吸动，常开接点闭合，曝光照明灯点亮。

按钮开关按一下后立即放开，于是电源电压就通过RT向电容CT充电，暂稳态开始。

当电容CT上的电压升到2/3VCC既4伏时，定时时间已到，555等效电路触发器的输入为：R=1、S=1，于是输出又翻转成低电平：V0=0。

继电器KA释放，曝光灯HL熄灭。

暂稳态结束，有恢复到稳态。

曝光时间计算公式为：T=1.1RT*CT。

本电路提供参数的延时时间约为1秒~2分钟，可由电位器RP调整和设置。

电路中的继电器必需选用吸合电流不应大于30mA的产品，并应根据负载（HL）的容量大小选择继电器触点容量。

555电路运用大全2008-06-16 11:31利用555时基集成电路的基础电路可以设计、开发出许多电子小实验与科技制作。

下面介绍几种，供大家参考。

1．触摸延时“小灯”图5-43是它的电路，它将触摸开关发光二极管的实验中加入延时电路，调整可调电阻阻值和电容量到延时效果。

要想增加延时的时间，就调换大容量的电容，如400μF、1000μF等。

如果作为夜间床头定时、楼道定时灯等，可拆去发光二极管和电阻，换一个6伏的小灯即可。

图5-432．触摸延时音乐门铃图5-44是它的电路图，与图5-45比较，将触摸延时“小灯”电路中拆去发光二极管，改为连接音乐片电路即可。

它可以当作门铃使用，也可安置在人手触摸处作为瞬间报警器。

图5-443．手控行车红绿灯指示器模型图5-45是它的电路图，先做一个红绿灯灯架，将红绿发光二极管固定在灯架上，按图连接后，只要向下按动按键，则红灯变为绿灯，手一离开便又成为红灯。

图5-454．可自动控制的行车红绿灯指示器模型图5-46是它的电路图，只将上图的手控改为磁控，再加上延时电路，就可以将上述模型改为路灯自动控制。

先制作一个街道模型和指示灯架，将干簧管设在指示灯前方的道路模型的下方。

在一辆模型汽车的底部粘一块磁铁。

当汽车行过干簧管上方时，电路导通，红灯变为绿灯，汽车继续向前行驶，由于延时电路作用，使绿灯亮一段时间，保证汽车驶过路口。

需要注意的是根据汽车模型的速度，调整干簧管的位置和电路延时的时间。

图5-465．灯塔模型先用硬纸做一个灯塔模型。

图5-47是它的电路图，它只取闪光电路的一部分——一个绿发光二极管作为塔灯。

最后调整好闪烁时间。

图5-476．夜间打灯光靶却是图5-48是它的电路图，它与闪光电路相比，集成电路的脚①是单独与负极连接，而电容与R5经过干簧管与负极连接。

先按图14做一个一碰便可以翻倒的靶牌。

在靶子的底部固定一块磁铁，将电路中的干簧管固定在与磁铁相对应的支架底板上。

绿色发光二极管放置在靶心位置上，红色发光二极管诱因在支架的底部。

基于555定时器的直流电机调速电路设计及实验报告心得555 成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。

它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。

555 定时器的内部电路框图和外引脚排列它内部包括两个电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管 T 及功率输出级。

它提供两个基准电压VCC /3 和 2VCC /3555 定时器的功能主要由两个比较器决定。

两个比较器的输出电压控制 RS 触发器和放电管的状态。

在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 C1 的同相输入端的电压为 2VCC /3，C2 的反相输入端的电压为VCC /3。

若触发输入端 TR 的电压小于VCC /3，则比较器 C2 的输出为 0，可使 RS 触发器置 1，使输出端 OUT=1。

如果阈值输入端 TH 的电压大于 2VCC/3，同时 TR 端的电压大于VCC /3，则 C1 的输出为 0，C2 的输出为 1，可将 RS 触发器置 0，使输出为 0 电平。

它的各个引脚功能如下：1脚：外接电源负端VSS或接地，一般情况下接地。

1 8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。

一般用5V。

3脚：输出端Vo2脚：低触发端6脚：TH高触发端4脚：是直接清零端。

当端接低电平，则时基电路不工作，此时不论、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。

5脚：VC为控制电压端。

若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。

7脚：放电端。

该端与放电管集电极相连，用做定时器时电容的放电。

在1脚接地，5脚未外接电压，两个比较器A1、A2基准电压分别为的情况下，555时基电路的功能表如表6—1示。

555电路用做小直流电机调速控制
555电路用做小直流电机调速控制
555时基电路用做小直流电机调速器电路很简单，能够准确地调节工作电流不超过1A的直流电机转速。

电路图如下
555电路构成一个RC低频振荡器，３脚输出的脉冲频率可在5-12Hz范围内调节。

调节范围决定于R1和C1的值。

由晶体三极管T1和T2构成功率输出级控制直流电机。

可变电阻AJ1和P1可控制555的振荡频率。

有“调速”和“变速”两种模式可供选择。

“调速”模式是将P1调定于某一频率，让马达按确定的速度旋转。

“变速”模式则是用自动控制手段不断调节P1，使马达随时改变转速。

本电路可控制12V以下直流小电机，555集成电路工作电压不要高于16V。

555定时器构成的电压转pwm在电子领域中，555定时器是一种常用的集成电路，被广泛应用于各种电子设备中。

其中，555定时器可以通过调节电压来实现脉宽调制（PWM）的功能。

本文将详细介绍以555定时器构成的电压转PWM的原理和应用。

一、555定时器简介555定时器是一种集成电路，由三个功能相同的放大器、比较器和一个RS触发器组成。

它可以用作定时器、计数器、频率分频器和脉宽调制器等多种功能。

在电源电压范围内，555定时器能够提供稳定的时序和精确的脉冲信号。

二、电压转PWM原理PWM是一种通过调整脉冲的高电平时间比例来实现模拟信号的一种技术。

在555定时器中，通过调节电阻和电容的数值，可以控制输出信号的频率和占空比，从而实现电压转PWM的功能。

在555定时器中，通过设置控制电压（CV）和阈值电压（TH）的比例关系，可以控制输出脉冲的高电平时间和低电平时间。

当控制电压小于阈值电压时，输出为低电平；当控制电压大于阈值电压时，输出为高电平。

通过调节控制电压的大小，可以实现不同占空比的PWM信号。

三、电压转PWM应用电压转PWM技术在实际应用中具有广泛的用途。

以下是几个常见的应用场景：1. 电机控制：通过调节PWM信号的占空比，可以控制直流电机的转速和方向。

在工业自动化和机器人领域中，电压转PWM技术被广泛应用于电机控制系统中，实现精准的运动控制。

2. LED调光：LED灯具广泛应用于照明领域，通过调节LED的亮度可以实现节能和环保。

电压转PWM技术可以实现LED的调光功能，通过调节PWM信号的占空比，可以控制LED的亮度。

3. 电源管理：在电源管理系统中，电压转PWM技术可以实现高效的功率转换。

通过调节PWM信号的占空比，可以控制开关电源的输出电压和电流，实现功率的调节和保护。

四、总结以555定时器构成的电压转PWM技术在电子领域中具有重要的应用价值。

通过调节555定时器的控制电压和阈值电压，可以实现不同频率和占空比的PWM信号。

简易直流电机调速电路1. 引言直流电机调速电路是电机控制领域中的基础知识，它可以实现对直流电机转速的调节。

本文将介绍一种简易的直流电机调速电路，并详细解释其工作原理和相关电路设计。

2. 直流电机调速原理直流电机调速的基本原理是通过改变电机的电压和电流来调节电机的转速。

一般情况下，电机的转速与电压成正比，与电流成反比。

因此，我们可以通过改变电机的电压或电流来实现对其转速的调节。

3. 简易调速电路设计3.1 电源电路首先，我们需要设计一个稳定的直流电源来给电机供电。

一种简单的方式是使用直流电源适配器，它可以将市电的交流电转换为稳定的直流电。

在选择适配器时，需要考虑电机的功率需求和电源的输出能力，以确保能够为电机提供足够的电力。

3.2 控制电路控制电路是实现直流电机调速的关键。

我们可以使用PWM（脉宽调制）技术来控制电机的电压。

PWM技术通过改变信号的占空比来改变电压的平均值，从而控制电机的转速。

3.2.1 PWM信号生成电路PWM信号生成电路可以使用555定时器芯片来实现。

555定时器芯片是一种常用的集成电路，可以产生稳定的方波信号。

通过调节555定时器芯片的参数，如电阻和电容值，我们可以获得不同占空比的PWM信号。

3.2.2 PWM信号调节电路PWM信号调节电路用于调节PWM信号的占空比，从而控制电机的转速。

一种常见的方式是使用可变电阻（如电位器）来调节占空比。

通过改变电位器的阻值，我们可以改变PWM信号的占空比，从而改变电机的转速。

3.3 电机驱动电路电机驱动电路用于将PWM信号转换为适合电机驱动的电流。

一种常见的方式是使用MOSFET（金属氧化物半导体场效应晶体管）作为开关元件。

通过控制MOSFET的导通和截止，我们可以将PWM信号转换为电机所需的电流。

3.4 速度反馈电路为了实现闭环控制，我们需要添加一个速度反馈电路，用于检测电机的实际转速并将其反馈给控制电路。

一种常见的方式是使用光电编码器来检测电机的转速。

NE555原理图及应用实例(555原理图)我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

NE555制作的电路简介NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉波讯号。

主要特点1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。

其延时范围极广，可由几微秒至几小时之久。

2.它的操作电源范围极大，可与TTL，CMOS等逻辑电路配合，也就是它的输出电平及输入触发电平，均能与这些系列逻辑电路的高、低电平匹配。

3.其输出端的供给电流大，可直接推动多种自动控制的负载。

4.它的计时精确度高、温度稳定度佳，且价格便宜。

引脚位置ne555的结构图Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。

Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。

触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。

Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。

周期的结束输出回到O伏左右的低电位。

于高电位时的最大输出电流大约200 mA 。

Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。

它通常被接到正电源或忽略不用。

Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电压。

当计时器经营在稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。

Pin 6 (重置锁定) - Pin 6重置锁定并使输出呈低态。

当这个接脚的电压从1/3 VCC电压以下移至2/3 VCC以上时启动这个动作。

Pin 7 (放电) -这个接脚和主要的输出接脚有相同的电流输出能力，当输出为ON时为LOW，对地为低阻抗，当输出为OFF时为HIGH，对地为高阻抗。

Pin 8 (V +) -这是555个计时器IC的正电源电压端。

555电路应用555定时器是一种多功能的数字-模拟混合集成电路,利用它进行不同的组合可方便地构成施密特触发器,单稳态触发器和多谐振荡器。

由于使用灵活，方便，所以555定时器在波形的产生与变换，测量与控制，家用电器在，电子玩具等许多领域中都得到了应用。

下图是555时基电路的内部原理图：设V11是比较器C1的输入端，也称阈值端，V12是比较器C2的输入端，C1和C2的参考电压（电压比较的基准）设为VR1和VR2由VCC经三个电阻5K欧电阻分压给出，在控制电压输入端VCO悬空时，VR1=2/3VCC，VR2=1/3VCC，如果VCO外接固定电压，则VR1=VCO VR2=1/2VCO。

RST端是置零输入端，只要在该端加上低电平，输入端VO便立即被置成低电平，不受其他输入端的影响，正常工作时必须使之处于高电平。

图中的数码1~8为器件引脚编号。

由图可知道，当V11大于VR1，V12大于VR2时，比较器C1的输出为0，比较器C2输出VC2=1基本RS触发器被置0，TD导通，同时VO为低电平，这样我们得到了555功能表。

为了提高电路的带负载能力，还在输出端设置了缓冲器G4，如果将Vo'端经过电阻接到电源上，那么只要这个电阻的阻值足够大，V0为高电平时，Vo'也一定为高电平，反之亦然，555定时器能在很宽的电源电压范围内工作，并可承受较大的负载电流，可以设想，如果使VC1和VC2的低电平信号发生在输入电压信号的不同电平，那么输出与输入之间关系将为施密特触发特性，如果能使VC1和VC2的低电平信号交替反复出现，那么就可以得到多谐振荡器。

下面我们对由555时基电路通过不同的接法，组成各种应用电路作详细的介绍。

按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

电路的设计目录2. 电路的设计 (1)3电路的调试及其问题的解决 (12)2. 电路的设计2.1电路的原理框图首先，控制部分用来调节定时器波形的输出；其次，通过波形输出部分和稳压部分的联合作用，以达到对转动部分调速的目的，其电路原理框图如下图2-1。

图2-1电路的原理框图2.2电路图其工作及原理电路工作原理，电路如图2-2由四部分构成：控制部分，矩形波输出部分，稳压部分，转动部分。

控制部分主要由变阻器组成，通过调节电阻值来改变555定时器的充放电时间，起到调节是由555定时器输出矩形波的目的；矩形波输出部分由555定时器和相关电子器件组成的多谐振荡电路，通过输出矩形波来控制三极管的通断，也达到了通过调节555振荡器的充电时间常数来调节电动机转速的目的；稳压部分由单个稳压管构成，用于稳定场效应管栅极电压，防止击穿场效应管；转动部分是以小直流电动机为核心，配以必要的电器元件构成，直流电机可以采用电枢电压调速，电动机实现稳定准确调速是整个电路的目的。

另外，电源由直流电源发生器提供，选取合适的电源电压是电路正常工作的关键。

调速过程如下：合上电源开关，555定时器输出矩形脉冲，在输出高电平时，电动机得电运转，输出低电平时，电动机失电，只能依靠自己的惯性运转。

调节控制电路的滑变电阻器，就能改变555振荡器的充电时间常数，从而改变输出高电平、低电平的占空比，也就达到了调节电动机转速的目的。

论文）图2-2电动自行车脉冲调速装置电路2.3主要元器件介绍2.3.1直流电动机如图2-3，其中，固定部分有磁铁，这里称为主磁极；固定部分还有电刷。

转动部分有环形铁心和绕在环形铁心上的绕组。

(其中2个小圆圈是为了方便的表示该位置上的导体电势或电流的方向而设置的)图2-3表示一台最简单的两极直流电机模型，它的固定部分（定子）上，装设了一对直流励磁的静止的主磁极N和S，在旋转部分（转子）上装设电枢铁心。

定子与转子之间有一气隙。

在电枢铁心上放置了由A和X两根导体连成的电枢线圈，线圈的首端和末端分别连到两个圆弧形的铜片上，此铜片称为换向片。
