外夹式超声波流量计特征尺寸的确定

一产品简介§1.1 引言欢迎您购买新一代性能更优异、功能更强大、采用专利技术制造的超声波流量计/热量表。

新一代超声波流量计/热量表是集多年专业生产制造超声波流量计/热量表的技术与经验，采用TI的MSP430FG4618低功耗单片机，最新开发的一种高性能、低价格、高可靠性、功能强大的超声波流量计/热量表。

选用了国际上著名的半导体元器件厂商生产的最新、最先进的集成电路及微处理器等，例如TI、Maxim、Philips、Winbond、Xilinx等。

硬件设计简单、软件功能强大。

采用低电压多脉冲平衡发射接收的专利技术，使其更能适应工业环境中的变频干扰，达到稳定、正确的工作。

新一代超声波流量计/热量表可选购下列新增功能：遥控操作键盘、内置数据存储器32M、外置数据存储器2G、HART 协议。

§1.2 超声波流量计/热量表的特点测量线性度优于0.5％，重复性精度优于0.2%，高达40皮秒的时差测量分辨率，使测量精度达到±1%。

每个测量周期中128次数据采集辅助以最新研发的流量计时差分析软件，性能优异，显示数据更稳定、准确、线形度更好。

隔离型RS485接口，流量计与二次表之间可通过RS485总线通讯，传输距离千米以上。

带有3路精度0.1%的模拟输入接口，可连接温度、压力、液位等信号。

1路4-20毫安模拟输出可作为流量/热量变送器。

2路3线制PT100电阻信号输入可作为热量表。

3路4-20毫安模拟输入，可以作为数据采集器, 模拟输入接口也可以作为数字输入接口使用。

带有双路隔离型可编程OCT输出，用于输出累计脉冲、工作状态等。

污水管道测量效果好，可以对绝大多数污水管道进行稳定可靠测量。

超声波传感器可以选择外夹式，插入式，管段式，还可以支持任意角度安装的水表传感器，包括平行插入传感器。

具有一个双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备。

CJT364-2021管道式电磁流量计在线校准要求高清.pdf 1、中华人民共和国城镇建BJ设行业标准管道式电磁流量计在线校准要求Onlinecalibrationrequirementforpipingelectromagneticflowmet er2021-04-18发布2021—10-01实施中华人民共和国住房和城乡建设部发布目IJ罱cj／x364—2021本标准根据GB／T1．1—2021给出的规则起草。

本标准由住房和城乡建设部标准定额讨论所提出。

本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。

本标准负责起草单位：中国城镇供水排水协会设备材料工作委员会。

本标准参与起草单位：国家水大流量计量站、长春水务(集团)有限责2、任公司、广州市自来水公司、上海申波自来水物探工程技术有限公司、大连市自来水集团有限公司、开封仪表有限公司、上海威尔泰工业自动化股份有限公司、科隆测量仪器(上海)有限公司、余姚银环流量仪表有限公司、深圳市拓安信自动化仪表有限公司、上海迪华科技有限公司、郑州市自来水总公司。

本标准主要起草人：苗豫生、宋雪峰、邓慧莉、陆浩亮、孙健、魏敏杰、沈磊、朱迅华、宋建军、朱家顺、詹益鸿、邵旭东。

1范围管道式电磁流量计在线校准要求CJ ／T364—2021本标准规定了管道式电磁流量计(简称电磁流量计)在线校准的术语和定义、校准要求。

本标准适用于满管流的电磁流量计在线校准。

2规范性引用文件3、以下文件对于本文件的应用是必不行少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本(包括全部的修改单)适用于本文件。

GB17167用能单位能源计量器具配备和管理通则JJG1030超声流量计3术语和定义以下术语和定义适用于本文件。

3．1标准表standardmeter基于时差法原理、用于校准电磁流量计的外夹式超声流量计。

3．2标准管段standardpipeline与电磁流量计相联接的、适合标准表安装的、尺寸稳定的一段管道。

目录一产品简介------------------------------------------------------------------------------- 2 二产品分类------------------------------------------------------------------------------- 4 §2.1主机类型--------------------------------------------------------------------- 4 §2.2 传感器类型 ----------------------------------------------------------------- 5 §2.3 专用二次表 ----------------------------------------------------------------- 5 三安装调试------------------------------------------------------------------------------- 6 §3.1 检查配件 -------------------------------------------------------------------- 6 §3.2选择安装点------------------------------------------------------------------ 6 §3.3输入测量参数--------------------------------------------------------------- 9 §3.4传感器的安装与调试----------------------------------------------------- 12§3.5 检查安装是否正确 ------------------------------------------------------- 27四菜单一览表--------------------------------------------------------------------------- 28五本地显示与操作--------------------------------------------------------------------- 30 §5.1 本地管段式LCD显示及操作------------------------------------------ 30 §5.2 本地显示内容一览表 ---------------------------------------------------- 31 §5.3 本地显示状态代码及故障判断 ---------------------------------------- 33 六常见问题解答------------------------------------------------------------------------ 34七通讯接口及协议--------------------------------------------------------------------- 36八数据存储及数据分析--------------------------------------------------------------- 37九故障解析------------------------------------------------------------------------------ 38十附录------------------------------------------------------------------------------------ 40附录一性能技术参数----------------------------------------------------------- 40 附录二管段式传感器规格表-------------------------------------------------- 41 附录三常用参数----------------------------------------------------------------- 43 附录四仪表选型----------------------------------------------------------------- 46一产品简介§1.1 引言欢迎您购买新一代性能更优异、功能更强大、采用专利技术制造的超声波流量计/热量表。

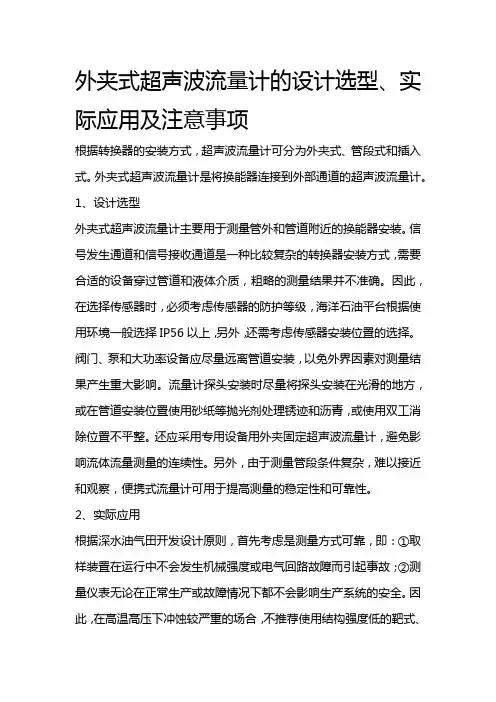

外夹式超声波流量计的设计选型、实际应用及注意事项根据转换器的安装方式，超声波流量计可分为外夹式、管段式和插入式。

外夹式超声波流量计是将换能器连接到外部通道的超声波流量计。

1、设计选型外夹式超声波流量计主要用于测量管外和管道附近的换能器安装。

信号发生通道和信号接收通道是一种比较复杂的转换器安装方式，需要合适的设备穿过管道和液体介质，粗略的测量结果并不准确。

因此，在选择传感器时，必须考虑传感器的防护等级，海洋石油平台根据使用环境一般选择IP56以上，另外，还需考虑传感器安装位置的选择。

阀门、泵和大功率设备应尽量远离管道安装，以免外界因素对测量结果产生重大影响。

流量计探头安装时尽量将探头安装在光滑的地方，或在管道安装位置使用砂纸等抛光剂处理锈迹和沥青，或使用双工消除位置不平整。

还应采用专用设备用外夹固定超声波流量计，避免影响流体流量测量的连续性。

另外，由于测量管段条件复杂，难以接近和观察，便携式流量计可用于提高测量的稳定性和可靠性。

2、实际应用根据深水油气田开发设计原则，首先考虑是测量方式可靠，即：①取样装置在运行中不会发生机械强度或电气回路故障而引起事故；②测量仪表无论在正常生产或故障情况下都不会影响生产系统的安全。

因此，在高温高压下冲蚀较严重的场合，不推荐使用结构强度低的靶式、涡轮或插入式流量计。

参照此设计原则，南海某油气田深水开发气田所选用的为外夹式超声波流量计。

3、安装位置为避免环境等外界因素对外夹式超声波流量计的测量结果产生重大影响，相关工作人员应连续按标准顺序安装带支架的开关、探头等器件。

选择流量计的安装位置时，要考虑对直管段的要求，原则是前10D后5D，并保证流量计安装在相对平坦的位置。

为确保测量管内没有异物或气泡，外夹式超声波流量计应与管子成45°安装，最好在水平中心。

此外，应确保流量计安装周围没有沥青、铁锈等，必要时用砂纸等工具打磨，完成流量计安装的表面处理。

安装阶段分为传感器安装和探头安装。

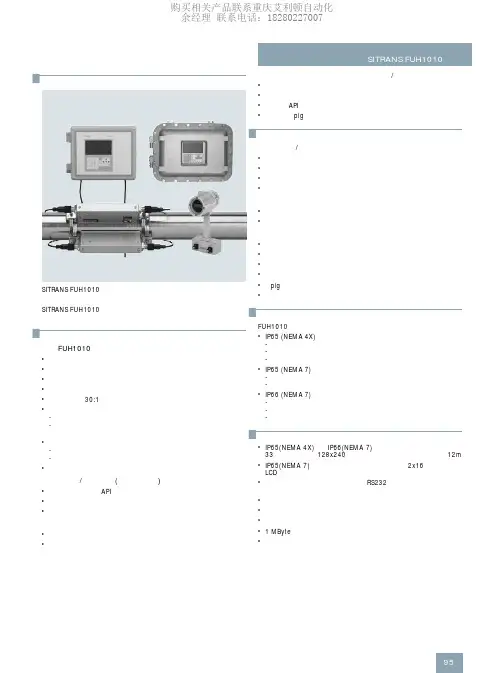

Q概述SITRANS FUH1010外夹式非接触式超声波流量计可理想的应用于原油、成品油或液化气的运输中。

SITRANS FUH1010 有三个应用领域：界面探测仪、体积流量计和质量或标准体积流量计。

Q特性所有FUH1010产品，都具有：• 易于安装：不需切割管道或停止流量• 维护费用低：外部传感器不需定期清洁• 无可动部件，避免磨损或淤塞• 无压降或能耗• 量程比宽， 30:1• 可选择单、双或可选三或四波束型-单波束型号，初次投资低-双波束或可选三和四波束型，精度更高，尤其是在直管段受限制或流体状态分布不均匀时• 宽波束技术-在各种流体条件和不同流速时，都可提高测量精度-适于多流体条件的管道• 调零通道自动校正零点漂移，不需中断流量界面探测仪/密度仪表(界面探测仪)• 输出流体密度和API，可直接替换插入式密度计• 重复性好，不受温度、压力或粘度的影响• 不需直管段粘度补偿型体积流量计（精确体积）• 价格适中• 对温度和粘性变化自动进行“雷诺兹数”补偿，以保证精确测量标准体积（净）质量流量计（“标准体积/质量”）• 重复性好，不受温度、密度或粘度变化的影响• 罐装界面和产品质量诊断• 密度和API输出• 平面（“pig”）探测Q应用界面探测仪/密度计• 在多流量管道中，精确测量液体界面• 迅速而精确的平面显示• 产品鉴定• 密度显示粘度补偿型体积流量计• 宽粘度范围的多流体应用• 对由于粘性变化的总量进行自动补偿标准体积（净）质量流量计• 标准（净）体积流量测量• 适于泄漏探测系统• 质量流量输出测量• 界面探测• “pig”探测• 化学产品和石化产品处理Q设计FUH1010 可用三种外壳：• IP65 (NEMA 4X)外壳-单波束-双波束-可选四波束• IP65 (NEMA 7) 一体式防爆校验外壳-单波束-双波束（可选）• IP66 (NEMA 7) 墙装式防爆校验外壳，防水型-单波束-双波束-四波束（可选）Q功能• IP65(NEMA 4X)和IP66(NEMA 7)流量显示计算机有一个集成33按钮键盘和（128x240像素）图形显示，最远可视距离12m • IP65(NEMA 7)一体式流量显示计算机有一个2x16的数字字母LCD显示• 电流、电压、状态报警、频率和RS232输出（详见规格说明章节）• 模拟输入（详见规格说明章节）• 调零声道自动校正零点漂移• 双向流量操作• 1 MByte 数据存储区，可存储地址和数据• 可选择英语、西班牙语、德语、意大利语和法语95Q技术规格SITRANS FUH1010界面探测规格精度精度API No.的± 0.05重复性API No.的± 0.01体积和质量流量计的规格输入流量范围± 12 m/s,双向测量灵敏度0.0003 m/s，不受流速的影响精度校准精度流量的± 0.15％...0.3％，依型号而定批处理重复性最大为流量的± 0.05%所有FUH1010系列产品规格输入管道尺寸 6.4 mm...9.14 m模拟输入• 电流： 4x 4...20 mA(IP65 (NEMA 7) 防护)输出输出• 电流： 2x 4…20 mA (30VDC时1kΩ)• 电压:2x 0...10VDC(最小5kΩ)(不适于IP65(NEMA7)外壳)• 1x0...5kHz脉冲比。

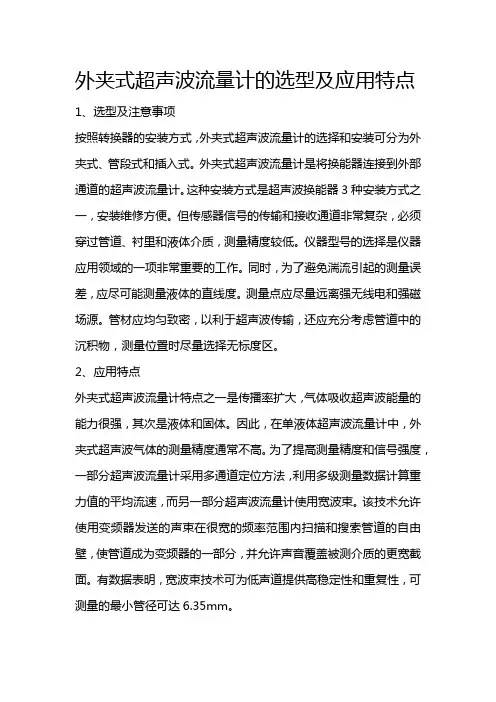

外夹式超声波流量计的选型及应用特点1、选型及注意事项按照转换器的安装方式，外夹式超声波流量计的选择和安装可分为外夹式、管段式和插入式。

外夹式超声波流量计是将换能器连接到外部通道的超声波流量计。

这种安装方式是超声波换能器3种安装方式之一，安装维修方便。

但传感器信号的传输和接收通道非常复杂，必须穿过管道、衬里和液体介质，测量精度较低。

仪器型号的选择是仪器应用领域的一项非常重要的工作。

同时，为了避免湍流引起的测量误差，应尽可能测量液体的直线度。

测量点应尽量远离强无线电和强磁场源。

管材应均匀致密，以利于超声波传输，还应充分考虑管道中的沉积物，测量位置时尽量选择无标度区。

2、应用特点外夹式超声波流量计特点之一是传播率扩大，气体吸收超声波能量的能力很强，其次是液体和固体。

因此，在单液体超声波流量计中，外夹式超声波气体的测量精度通常不高。

为了提高测量精度和信号强度，一部分超声波流量计采用多通道定位方法，利用多级测量数据计算重力值的平均流速，而另一部分超声波流量计使用宽波束。

该技术允许使用变频器发送的声束在很宽的频率范围内扫描和搜索管道的自由壁，使管道成为变频器的一部分，并允许声音覆盖被测介质的更宽截面。

有数据表明，宽波束技术可为低声道提供高稳定性和重复性，可测量的最小管径可达6.35mm。

多普勒法是利用超声波的多普勒效应，通过测量流体的上下游频率偏差来反映流体的流速，从而测量流量。

传播速度差法还包括时间差法、相位像差法、直接时间差法等。

当被测液体不含高浓度悬浮颗粒时，通常采用时间偏差法；多普勒法则用于检测被测液体中的大量悬浮颗粒。

根据管道中超声波反射体的数量，外夹式超声波流量计可分为“Z”“V”“N”等安装方式。

对于安装在“Z”型超声波流量计上的超声波，超声波直接传入管道，无折射，信号衰减小。

建议安装直径>300mm的管道，优先采用“Z”型。

“V”型超声波流量计的超声波束在管道中反射一次，流过液体两次；“H”型超声波流量计的超声波束在管道中反射2次，液体通过3次。

FLV-2型日本富士时差固定式超声波流量计是一种从管道外面测量管道内流体流量的仪表，安装时只要把传感器夹装在管道外壁上，按照安装要求对传感器进行安装即可实现对管道内流体的测量。

不需要截管或停流。

因此没有一般流量计所必须的法兰，也不存在介质泄漏、压力损失等问题。

被测流体可以是水、海水或油、浆液之类的均匀液体，导电或非导电，有腐蚀性或无腐蚀性液体均可测量。

【简要说明】■体积小、重量轻。

(140¡130¡68mm，0.8kg)■外夹式传感器，安装简便■操作简单，LCD带背光显示■响应速度快■通讯：RS232/RS485项目性能、参数测量管径DN50-6000MM流速范围-32M/S¡0¡ +32M/S准确度¡1.0%显示值(标准条件下)线性度0.5%显示方式FLV型双行16字符背光式液晶显示输出4-20mA模拟输出，负载≤600Ω；数字输出；OCT频率输出；继电器报警输出；RS232串行口输出电源100-240V¡10%AC环境温度主机：-20℃-- +50℃传感器：-40℃-- +60℃外形尺寸主机：220MM¡230MM¡95MM其他配专用电缆SYV-50-3，可加长至300米电话:025-******** 84465922 传真:025-******** 帐号: 01570120030000012电话:025-******** 84465922 传真:025-******** 帐号: 01570120030000012 标准传感器Ф50～Ф400mm(-40℃～100℃) 中型传感器 Ф200～Ф1200mm(-40℃～80℃) 传感器种类及液体温度大型传感器 Ф200～Ф6000mm(-40℃～80℃)日本富士FLC 型便携式超声波流量计【简要说明】■完全实现掌上操作■内置电池，可连续工作5小时■完善的LCD 图表式操作显示■操作简单，可通过页面选择■可选择AC 、DC 或可充电电池供电■打印功能(可选)■强大的数据记录功能(可存贮20个测量点的参数，40000个读数)■RS-232C 计算机/控制接口【技术参数】项 目性能、参数 被测量液体超声波可通过的任何液体 测量管径DN13-6000MM 流速范围-16M/S¡0¡ +16M/S ，双向流 准 确 度¡1.0%显示值(标准条件下) 线 性 度0.5% 显示方式LCD 显示¡全点图表显示 LED 显示¡DC IN(绿);FAST CHARGE(红) 输 出 4-20mA 模拟输出，负载≤600Ω；数字输出；OCT 频率输出；继电器报警输出；RS232串行口输出电话:025-******** 84465922 传真:025-******** 帐号: 01570120030000012 电源内置特型Ni-cd 电池，用电源适配器充电时间3小时，可连续工作5小时 环境温度主机：-10℃-- +60℃ 传感器：-20℃-- +120℃ 外形尺寸主机：358MM¡127MM¡70MM ，重量2kg （带打印机） 其 他 内置记忆锂电池；标准传感器带标尺，可浸水工作；热敏系列点式打印小型传感器 Ф13～Ф100mm(-40℃～100℃)标准传感器 Ф50～Ф400mm(-40℃～100℃)中型传感器 Ф200～Ф1200mm(-40℃～80℃)大型传感器 Ф200～Ф6000mm(-40℃～80℃)传感器种类 及液体温度高温传感器 Ф50～Ф400mm(-40℃～200℃)手持式超声波流量计FV2000B33手持式超声波流量计具有数据自动存储，测量精度高，全中文显示，操作灵活，携带方便等特点。

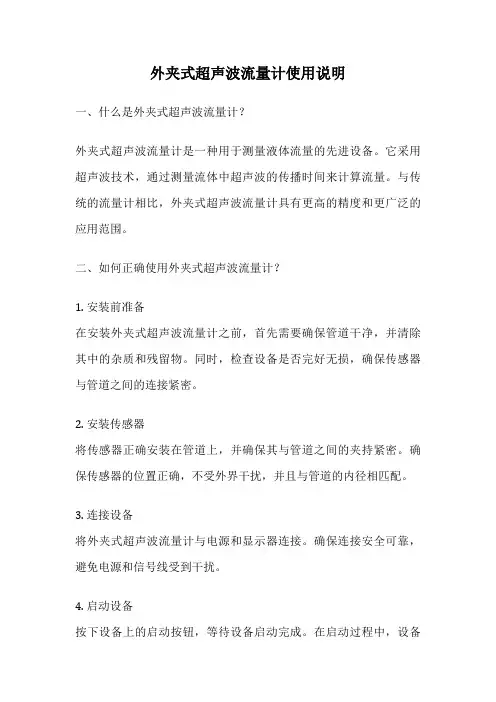

外夹式超声波流量计使用说明一、什么是外夹式超声波流量计？外夹式超声波流量计是一种用于测量液体流量的先进设备。

它采用超声波技术，通过测量流体中超声波的传播时间来计算流量。

与传统的流量计相比，外夹式超声波流量计具有更高的精度和更广泛的应用范围。

二、如何正确使用外夹式超声波流量计？1. 安装前准备在安装外夹式超声波流量计之前，首先需要确保管道干净，并清除其中的杂质和残留物。

同时，检查设备是否完好无损，确保传感器与管道之间的连接紧密。

2. 安装传感器将传感器正确安装在管道上，并确保其与管道之间的夹持紧密。

确保传感器的位置正确，不受外界干扰，并且与管道的内径相匹配。

3. 连接设备将外夹式超声波流量计与电源和显示器连接。

确保连接安全可靠，避免电源和信号线受到干扰。

4. 启动设备按下设备上的启动按钮，等待设备启动完成。

在启动过程中，设备会进行自检和校准，确保其工作正常。

5. 设置参数根据实际需求，设置外夹式超声波流量计的相关参数，如流体类型、管道尺寸等。

确保参数设置正确，以保证测量结果的准确性。

6. 测量流量将待测流体通过管道，观察显示器上的流量数值。

外夹式超声波流量计会实时显示流量数据，并可以记录历史数据。

7. 维护保养定期清洁外夹式超声波流量计，确保传感器表面干净，并及时更换损坏或老化的零部件。

同时，避免设备受到撞击和振动，以免影响测量结果。

三、外夹式超声波流量计的优势和应用领域1. 优势：外夹式超声波流量计具有精度高、响应速度快、使用寿命长等优点。

它可以测量各种液体，无论是清洁液体还是带有固体颗粒的液体，都可以准确测量。

2. 应用领域：外夹式超声波流量计广泛应用于化工、石油、水处理、制药等行业。

它可以用于监控流体的流量、管道的状况以及流体的质量等方面。

总结：外夹式超声波流量计是一种先进的流量测量设备，使用它可以准确测量各种液体的流量。

正确安装和使用外夹式超声波流量计对于获取准确的测量结果非常重要。

外夹式超声波流量计具有精度高、响应速度快等优势，广泛应用于化工、石油、水处理、制药等行业。

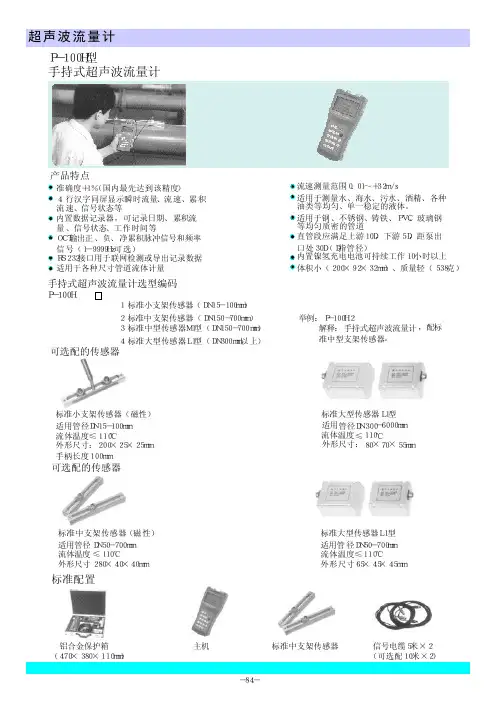

超声波流量计Ｐ－１００Ｈ型 手持式超声波流量计产品特点准确度＋１ ％（国内最先达到该精度 ） ４ 行汉字同屏显示瞬时流量 、流 速、累 积 流 速、信号状态等 内置数据记录器，可记录日期、 累积流 量 、信号状态、工作时间等 Ｏ Ｃ Ｔ输出正 、负、 净累积脉冲信号和频率 信 号（１－ ９９９９Ｈｚ可 选） ＲＳ ２３２接口用于联网检测或导出记录数据 适用于各种尺寸管道流体计量 流速测量范围０．０１～＋３２ｍ／ｓ 适用于测量水、海水、污水、酒精、各种 油类等均匀、单一稳定的液体。

适用于钢、不锈钢、铸铁、 ＰＶＣ、玻璃钢 等均匀质密的管道 直管段应满足上游１０Ｄ，下游 ５Ｄ，距泵出 口处３０Ｄ（ Ｄ指管径） 内置镍氢充电电池可持续工作 １０小时以上 体积小（ ２００×９２×３２ｍｍ）、质量轻（ ５３８克）手持式超声波流量计选型编码Ｐ－１００Ｈ１ ２ ３ ４ 标准小支架传感器（ＤＮ１５－ １００ｍｍ） 标准中支架传感器（ＤＮ１５０ －７００ｍｍ ） 标准中型传感器Ｍ１型（ＤＮ１５０ －７００ ｍｍ） 标准大型传感器Ｌ１型（ＤＮ３００ ｍｍ以 上） 举例： Ｐ－１００Ｈ ２ 解释： 手持式超声波流量计 ，配标 准中型支架传感器。

可选配的传感器标准小支架传感器（磁性） 适用管径ＤＮ１５ －１００ｍｍ 流体温度≤１１０℃ 外形尺寸：２００×２５× ２５ｍｍ 手柄长度１００ｍｍ标准大型传感器Ｌ１型 适用 管径ＤＮ ３００－６０００ｍｍ 流体温度 ≤１１０℃ 外形尺寸： ８０×７０× ５５ｍｍ可选配的传感器标准中支架传感器（磁 性） 适用管径 ＤＮ５０－ ７００ｍｍ 流体温度 ≤１１０ ℃ 外形尺寸 ２８０× ４０×４０ｍｍ标准大型传感器Ｌ１型 适用管 径ＤＮ５０－７００ｍｍ 流体温度≤１１０ ℃ 外形尺寸６５× ４５× ４５ｍｍ标准配置铝合金保护箱 （４７０× ３８０×１１０ｍｍ）主机标准中支架传感器信号电缆５米×２ （可选配１０米 ×２）－８４－超声波流量计Ｐ－１００Ｐ型 便携式超声波流量计全中文显示 准确度＋１％（ 国内最先达到该精度的超声波流量计） 非接触式测量、体积小、 携带方便 适用各种尺寸管道流体计量 内置镍氢充电电池 ，连续工作２０ 小时以上 直管段应满足上游 １０Ｄ，下 游 ５Ｄ， 距泵出 口处 ３０Ｄ（Ｄ 指管径 ） 内置智能打印机（ ＥＰＳＯＮ） ，实现即时或定时打印 标准数据接口ＲＳ２３２ 主机工作温度－２０ ℃～６０℃ ） 功耗 ２Ｗ（国内同种机型中功耗最小 工作电源为 ＡＣ２２０或内置 镍氢充电电池 充电采用智能充电方式 ， 接入ＡＣ２２０Ｖ ， 充电后自动停止， 显示绿灯 质量 ２．５ＫＧ 配备一体式铝合金防护箱 ，可在野外恶劣 环境中使用性能参数流速范围０．０１ ～＋３２ｍ ／ｓ 适用于水、海水、污水、酸碱液、酒精、 各种油类等均匀、单一、稳定的液体 、 适用于钢、不锈钢、铸铁、铜、 ＰＶＣ 铝、玻璃钢等均匀质密的管道 传感器安装点应该满足上游 １０Ｄ、下游 ５Ｄ、 距泵出口处３０Ｄ（Ｄ指管径）选型编码Ｐ－１００Ｐ１ 标准小型传感器（Ｄ Ｎ１５－１００ｍｍ） ２ 标准中型传感器Ｍ１型（ＤＮ５ ０－７００ｍ ｍ） ３ 标准大型传感器Ｌ１型（ＤＮ３００ ｍｍ以 上） 举例 ：Ｐ－１００Ｐ３ 解释 ：便携式超声波流量计 ，配 标 准大型支架传感器 Ｌ１型。

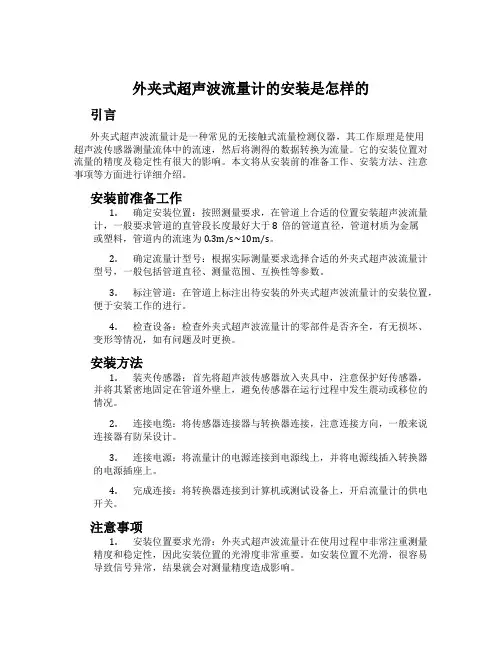

外夹式超声波流量计的安装是怎样的引言外夹式超声波流量计是一种常见的无接触式流量检测仪器，其工作原理是使用超声波传感器测量流体中的流速，然后将测得的数据转换为流量。

它的安装位置对流量的精度及稳定性有很大的影响。

本文将从安装前的准备工作、安装方法、注意事项等方面进行详细介绍。

安装前准备工作1.确定安装位置：按照测量要求，在管道上合适的位置安装超声波流量计，一般要求管道的直管段长度最好大于8倍的管道直径，管道材质为金属或塑料，管道内的流速为0.3m/s~10m/s。

2.确定流量计型号：根据实际测量要求选择合适的外夹式超声波流量计型号，一般包括管道直径、测量范围、互换性等参数。

3.标注管道：在管道上标注出待安装的外夹式超声波流量计的安装位置，便于安装工作的进行。

4.检查设备：检查外夹式超声波流量计的零部件是否齐全，有无损坏、变形等情况，如有问题及时更换。

安装方法1.装夹传感器：首先将超声波传感器放入夹具中，注意保护好传感器，并将其紧密地固定在管道外壁上，避免传感器在运行过程中发生震动或移位的情况。

2.连接电缆：将传感器连接器与转换器连接，注意连接方向，一般来说连接器有防呆设计。

3.连接电源：将流量计的电源连接到电源线上，并将电源线插入转换器的电源插座上。

4.完成连接：将转换器连接到计算机或测试设备上，开启流量计的供电开关。

注意事项1.安装位置要求光滑：外夹式超声波流量计在使用过程中非常注重测量精度和稳定性，因此安装位置的光滑度非常重要。

如安装位置不光滑，很容易导致信号异常，结果就会对测量精度造成影响。

2.加强管道保温：应对管道进行相应的保温措施。

由于外夹式超声波流量计必须紧贴管道使用，所以如果管道流速变化、温度变化过大，会对流量测量产生非常大的影响。

3.避免强电磁场干扰：对外夹式超声波流量计及其电缆进行隔离保护，以免电磁波对测量颗粒的干扰过大，从而影响测量数据的准确性。

4.定期维护：定期清洁流量计传感器和管道等部分，以确保测量精度。

外夹装传播时间法超声流量计应用准则简述外夹装传播时问法超声流量计的应用领域和可期望的测量精度。

详细讨论了应用过程中在安装、管道工程、流体参数、运行操作、仪表规范功能等对测量的影响。

并提供了定量的数据和图表，以及应用方面的注意事项。

外夹装超声流量计只要在既设管道外部夹装换能器，即可作无侵扰非接触测量，毋须对被测管道停流截管接入流量传感器，或打孔插入检测换能器，这是外夹装超声流量计在工业用流量仪表中所具有的独特优点。

既可作移动性（即非定点固定安装）测量，用作管网流动状况评估测定，或作为检查已装用其他流量仪表测量准确性比对的参照流量值。

外夹装换能器超声流量计有传播时间法超声流量计（transit time ultrasonic flowmeter，TTUF），多普勒法超声流量计（doppler ultrasonic flowmeter，DUF），相关法超声流量计（cross correlation ultrasonic flowmeter，CCUF）三种。

本文在这三种外夹装超声流量计中仅讨论TTUF，因为刑F最广泛应用于各种洁净液体。

DUF只应用于含颗粒和气泡的液体，且测量精度较低；CCUF通常只应用于双相流体，尚处在初期阶段，价格较贵，仅用于油井在线监控，一般应用尚缺乏吸引力。

外夹装刑TTUF的测量准确度不能简单地仅以仪表制造厂声称的仪表准确度来期望测量结果，要充分估计系统中各因素的影响。

例如，安装方面包括换能器的定位；测量管上下游管道状况；管道工程方面包括尺寸、材质、内壁粗糙度；流体方面包括洁净度、粘度、密度、雷诺数范围；运行操作方面包括声束路径布置、换能器夹装、几何尺寸测量；制造厂仪表规范方面包括是否具有雷诺数补偿等。

本文就这些问题进行讨论。

1 应用领域和性能夹装式TTUF应用于清洁液体，液体中只能含有小于某限量的固体颗粒或气泡。

应用分固定永久性安装和移动临时性安装两大领域。

固定安装常用于水行业、化学工业的不允许停流截管场所，半导体业的高纯度液，化学工业的腐蚀液，食品和医药业的防污染和卫生要求液，各流程工业泵的运行保护等场所。

概述§1.1 引言欢迎您选择使用性能更优异、功能更多、采用了专利技术制造的YX-100系列超声波流量计。

第15版中英文显示YX-100型超声波流量计是在第7版同型号的超声波流量计的基础上，采用低电压多脉冲平衡发射接收专利技术设计的一种全新通用时差型多功能超声波流量计，适用于工业环境下连续测量不含大浓度悬浮粒子或气体的绝大多数清洁均匀液体的流量和热量。

同前一版流量计相比，新版流量计（1）校正后精度可达到0.5级；（2）采用了平衡差分发射平衡差分接受电路，抗干扰性能和适应性能有很大提高，能适用于大功率变频器工作场合；（3）采用了最新集成电路，电路参数进行了优化，所以生产工艺更简单，而整机可靠性和一致性等性能更加优异。

单线路板结构的YX-100型超声波流量计使用了最新的著名国际半导体厂商，例如美国国家半导体公司、TI、Maxim、Philips、Winbond、Xilinx等，生产的超大规模集成电路设计而成。

硬件数目少，低电压工作，多脉冲发射，低功耗，高可靠性，抗干扰，适用性好。

优化的智能信号自适应处理，用户无需任何电路调整，就像使用万用表一样方便简单。

先进的电路设计、器件选用、优秀的硬件设计加上中文用户界面友好的软件设计，使新版的YX-100系列超声波流量计成为国内目前最先进、当之无愧的第一名牌产品。

本手册针对第15版的YX-100系列超声波流量计，对该系列的固定式、盘装式和便携式机型的功能、安装及操作进行了详细的介绍。

§1.2 YX-100的特点YX-100型流量计是基于微处理器技术，自身完备的流量测量仪表，与其它常规类型流量计或其它超声波流量计相比，除具有高精度、高可靠性、高性能、低价格的显著特点外，还具有下列更多的优点。

* 0.5%线性度，0.2%重复性* 非导电/特殊介质测量* 中英文等8种语言界面操作 * 正向/负向/净累积器* 低电压多脉冲平衡发射接收 * 压铸铝外壳（固定式）* 抗干扰设计，电气隔离的直流电源供电* 带有标准的隔离RS-485接口，支持MODBUS* 内置热量测量/热量计 * 内置批量/定量控制器* 2路三线制PT100铂电阻输入电路 * 具有一个96段LCD数段式显示器* 3路12位精度模拟4-20mA输入 * 1路可编程模拟4-20mA输出* 2路可编程开关量输出 * 可作为完善的流量/热量RTU远程终端* 内置流量日月年累计器 * 内置上电断电记录器* 内置数据纪录 * 可选直流/交流/220交流供电* 可选择中外常用通用流量单位 * 介质识别功能* 每个周期采样次数提高到128次 * 内部32位浮点数据处理* 频率信号输出 * 40皮秒时差测量分辨率在设计上，YX-100采用了世界上最先进的集成电路及微处理器智能控制，实现了生产过程中元器件参数无调整化，生产工艺既简单又可靠，产品一致性好，保证每一台出厂的机器都达到最佳性能、最好工作状态。

外夹式超声波流量计说明书SFD570一、性能参数二、传感器安装：测量点要尽量选择距上游10倍直径，下游5倍直径以内均匀直管段，没有任何阀门、弯头、变径等干扰流场装置，流体必须为满管。

安装方法：1. Z方式安装：以管路周长为200mm为例正对被测管道视图正对被测管道背面视图截面视图（1）在管路一面外侧划一长十字为A点，以十字为中心用盒尺向另一侧量出1/2周长，即100mm，该点为B点。

(2)25mm，从A点向一侧量出25mm为C点和上面一样向从B点另一侧量出管路1/2周长为D点，B、D两点连接，D点划十字，A、D两点即为两个探头安装点。

Z俯视图（站在管道上往下看）注：探头安装距离（以探头顶边为齐）2. 将选好两安装点，用手砂轮打磨干净出3倍探头大小的面积后，探头抹上黄油，贴在A、D两点处，用钢带绑紧（一只探头可绑紧，另一只稍微松些，以备一会调整探头位置时之用）。

仪表显示上游= 下游= Q值= 上游、下游为信号强度，数值应大于60以上。

且上、下游数据接近。

Q值为信号质量，数值应在50以上。

如信号强度不理想，应轻微移动一侧探头（上，下，左，右轻轻移动）同时观查信号强度变化，75-85之间最好。

如还不行，应检查流体内是否含有大量气泡，或流体不满管。

=87.5 下游=86.5 Q值=70(Q值总在60-80之间变化)为好。

再按仪表显示信号传输比，此值应尽量调到100%最次在（100±3）%范围内波动。

90、91项窗口靠上下左右微调传感器位置（一般不超过2cm范围）调整数值。

一定将数值调整到要求范围内。

三、 传感器接线注意事项：1、安装时必须把欲安装传感器的管道区域清理干净，使之露出金属的原有光泽；2、超声波信号电缆的屏蔽线可悬空不接，不要与正、负极（红、黑线）短路；3、传感器接好线后必须用密封胶（耦合剂）注满，以防进水；4、传感器注满密封胶盖好盖后，必须将传感器屏蔽线缆进线孔拧好锁紧，以防进水；5、捆绑传感器时应将夹具（不锈钢带）固定在传感器的中心部分，使之受力均匀，不易滑动；6、传感器与管道的接触部分四周要涂满足够的耦合剂，以防空气、沙尘或锈迹进入，影响超声波信号传输。

ＨＤ－ＷＪ外夹式超声波流量计技术参数内径（mm ）重量（kg ）安装长度L （mm ）法兰尺寸（mm ）DD0N x A 单声道207.828011079.54x 16258.228011079.54x 16329.528012089.04x 164010.128012089.04x 165012.2280150120.54x 206514.5280180139.54x 208017.5280190152.54x 2010019.2280230190.54x 20单声道三声道12519.62902552168x 2215025.1310280251.58x 2220040.8340345298.58x 2225061.0370405362.012x 2630089.2410485432.012x 2635097.2440535476.012x 30400102.3480600540.016x 30450113.5510635578.016x 33500147.8550700635.020x 33600211.5620815749.520x 3670033169091585024x 36800489750104697024x 4010008108901288120028x 441200128010301522143432x 441400180511601778167032x 481600230112901982187436x 481800320514302236211436x 522000408915602446232440x 52ｈｔｔｐ：／／ｗｗｗ．ｙｈｌｗｊ．ｃｏｍ／进行浏览！！①满足直管段长度要求（直管段长度，是指测量点距阻力件的距离）。

直管段要求一般为前10倍管径，后5倍管径。

当流速低于3m/s时，直管段要求可为前5倍管径，后3倍管径。

②直管段部分表面平滑、较新、圆度较好。

③首选液体向上（或斜向上）流动的竖直管路，其次是水平管路，尽量避开液体向下（或斜向下）流动的管路，防止液体不满管。

Q概述SITRANS FUS1020 可实现可靠的流量测量，比其他外夹式超声波流量计费用更低。
