家庭影院的线路连接，以AV功放为中心，其输入端，通过连接信号线连接DVD、CD、卫星接收机等信号源设备，其输出端连接音箱和电视机、投影仪。
家庭影院系统的音箱系统目前一般以5.1为主，其连接图如下：如图中所示，5.1音箱的2个主音箱、1个中置音箱和超重低音音箱都是放置在视听空间的前部的，它们一般通过活动的音箱连接线连接至功放的相应端子，无须预布线路。
而环绕音箱位置在视听空间的后部，一般在电视墙面的正对面墙的左右两边，需要在装修时考虑的就是环绕音箱线。
所以，家庭影院的布线，其实就是两个环绕音箱的布线。
环绕音箱的线路，一般建议按下图方式布放。
1、在功放后面的电视墙和沙发两侧放置环绕音箱位置附近墙上，各设置音箱插座一个。
前面用四位，后部环绕用二位。
（从理论上说，从功放至音箱的连接环节越多，效果越打折扣，因为环节多了，信号的衰减和失真也随之增加，但在AV系统中，插座、插头、连接线等环节对音质的劣化远没有纯音乐系统中严重，特别是一般家庭使用的AV系统，根本无须顾忌这一点。
加上插座后，可以有效的保护暗线，特别是环绕音箱一端。
因为一般家庭，总是先装修，后配家庭影院。
装修布线时，以后用什么样的环绕音箱都还没有决定，如果不加插座直接出线的话，从什么位置出线，留好多少余线都很难确定。
加插座后，以后只要用活动音箱连接线连接购置的环绕音箱和插座就行了，音箱摆放的调整余地更大）2、从四位音箱插座至后部左右两侧的二位音箱插座，分别排放环绕音箱线。
要求两侧的音箱线长度基本一致，并尽可能的短，以保证信号损失最小并左右两个声道平衡。
一般建议如上图方式铺线管排线，即线管从电视墙中点沿中线向后排放，至后面墙后再分至左右两侧。
3、环绕音箱插座高度，一般距离地板30－35公分。
4、环绕音箱的放置，常见的问题是将音箱高高的挂在墙角，我们不建议用户这样做，因为这样会严重破坏声音还原和定位。
环绕音箱正确的摆放位置应该在“皇帝位”（发烧专门名词，最佳聆听位置，皇帝位与前置的两个主音箱三点成等边三角形关系）的两侧稍靠后并对称放置，左右距离与两个主音箱之间的距离大概一致；高度距地板75至100厘米之间（音箱中心），一般应与坐在沙发上的人的耳朵并齐。

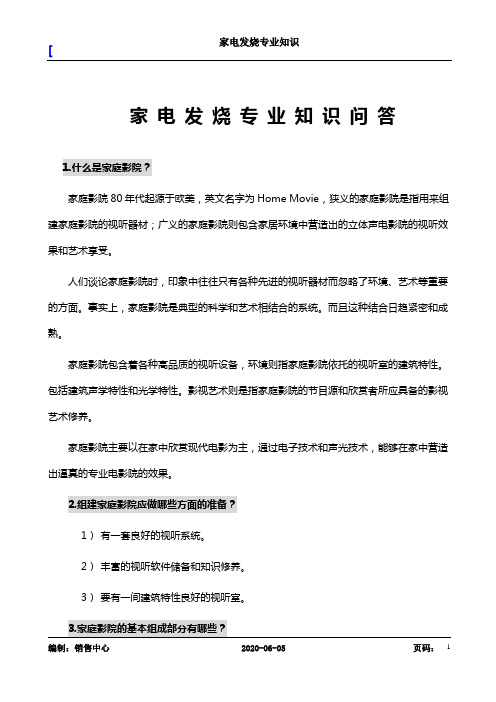

家电发烧专业知识问答1.什么是家庭影院？家庭影院80年代起源于欧美，英文名字为Home Movie，狭义的家庭影院是指用来组建家庭影院的视听器材；广义的家庭影院则包含家居环境中营造出的立体声电影院的视听效果和艺术享受。
人们谈论家庭影院时，印象中往往只有各种先进的视听器材而忽略了环境、艺术等重要的方面。
事实上，家庭影院是典型的科学和艺术相结合的系统。
而且这种结合日趋紧密和成熟。
家庭影院包含着各种高品质的视听设备，环境则指家庭影院依托的视听室的建筑特性。
包括建筑声学特性和光学特性。
影视艺术则是指家庭影院的节目源和欣赏者所应具备的影视艺术修养。
家庭影院主要以在家中欣赏现代电影为主，通过电子技术和声光技术，能够在家中营造出逼真的专业电影院的效果。
2.组建家庭影院应做哪些方面的准备？1）有一套良好的视听系统。
2）丰富的视听软件储备和知识修养。
3）要有一间建筑特性良好的视听室。
“家庭影院”又称AV系统，指能产生类似的影院效果的家用音响视听系统。
包括1）AV信号源（主要有：DVD其清晰度是目前家用视听信号源中最高的并可提供多声道环绕立体声或两声道立体声效果，为实现影院中视听合一的效果创造了充分的条件；LG的图象水平清晰度虽略低于DVD，但其自然的图象丰富的层次和细腻的音质也受到许多人的偏爱。
2）AV放大器——AV放大器需要与AV信号源、大屏幕电视机和AV音箱连接，其内部分为视频和音频两部分，但主要以音频部分为主。
在音频方面，为在家庭居室中营造出良好的临场效果，AV放大器内设环绕声解码器，消费者可根据自己的预算、居室条件所需达到的效果，选择适当的AV功放及音响信号处理模式，以达到自己满意的音响效果。
3）AV音箱——AV音箱指那些适合在家庭影院中使用的音箱。
其特点是动态范围大、个数多、防漏磁效果好，AV音箱的选择也要考虑这些原则，并要与AV功放进行很好的匹配，AV音箱既有成套产品也可自行选配。
4）大屏幕电视机——在视听方面，为了保证良好的视听效果，较大尺寸的多制式电视机是不可缺少的。

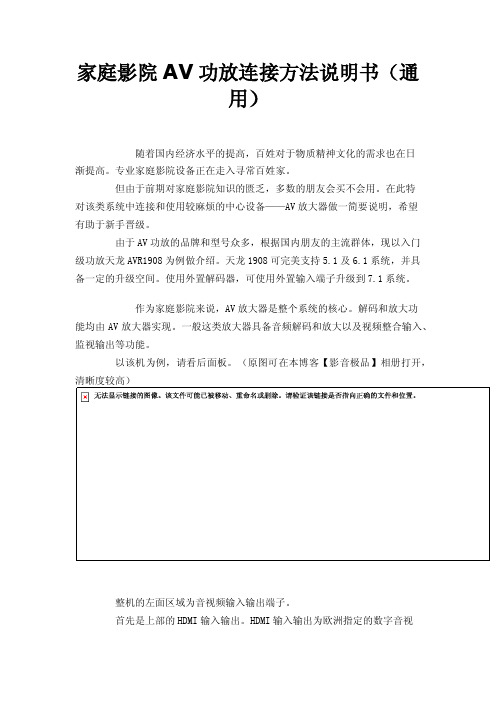

家庭影院AV功放连接方法说明书（通用）随着国内经济水平的提高，百姓对于物质精神文化的需求也在日渐提高。
专业家庭影院设备正在走入寻常百姓家。
但由于前期对家庭影院知识的匮乏，多数的朋友会买不会用。
在此特对该类系统中连接和使用较麻烦的中心设备——AV放大器做一简要说明，希望有助于新手晋级。
由于AV功放的品牌和型号众多，根据国内朋友的主流群体，现以入门级功放天龙AVR1908为例做介绍。
天龙1908可完美支持5.1及6.1系统，并具备一定的升级空间。
使用外置解码器，可使用外置输入端子升级到7.1系统。
作为家庭影院来说，AV放大器是整个系统的核心。
解码和放大功能均由AV放大器实现。
一般这类放大器具备音频解码和放大以及视频整合输入、监视输出等功能。
以该机为例，请看后面板。
（原图可在本博客【影音极品】相册打开，清晰度较高）整机的左面区域为音视频输入输出端子。
首先是上部的HDMI输入输出。
HDMI输入输出为欧洲指定的数字音视频传输端子。
可以同时以高速率传输音视频数字信号。
其中左边1和2是输入端子，右边的monitor out为输出端子。
1和2可输入数字音视频信号，out可输出视频信号给显示设备。
右边紧挨着的是收音机天线接口。
AM为中波环形天线接口，FM为75欧调频天线端口。
用来接收广播节目。
整机最左边，上方的DOCK Control可连接天龙的IPOD基座配件，以配合IPOD播放器的控制使用。
下方是数字音频输入输出接口。
其中COAX-1和-2为同轴电缆输入接口，OPT-1和-2为光纤输入接口，OUT为光纤输出接口。
该组接口传输的均为数字音频信号。
左边区域中部位置，HDMI端口下方是RCA视频和S端子视频的输入输出端口。
其中Monitor和VCR OUT为视频输出，可以输出RCA视频和S端子视频，右边的三个则为视频输入接口，可以输入RCA和S端子视频。
收音机天线的下方是色差输入输出端子（红、蓝、绿三色）其中左边三组为色差输入接口，右边一组monitor为输出接口。
AV音响与家庭影院家庭影院的构成在国家颁布的相关文件中规定了家庭影院系统的定义，明确指出：只有由环绕声放大器(或环绕声解码器与多通道声频功率放大器的组合)、多个(4个以上)扬声器系统、大屏幕电视(或投影机)及高质量A／V节目源构成的、具有环绕声影院视听效果的家用视听系统才能称为家庭影院。
而狭义的家庭影院一般是指家庭影院的音响系统。
在此就着重介绍音响系统。
【1】家庭影院音响的特点家庭影院音响又叫AV音响，它的主要作用是配合电视机和影碟机欣赏电影、唱卡拉OK 以及偶尔听听音乐,它与Hi-Fi“高度保真”的设计思路截然不同。
AV音响是让A(Audio音频)更好地配合V(Video视频)，用多个声道来营造动感和包围感，因为大家在观看影片时，大部分注意力被吸引到影像上。
AV音响主要由AV功放(俗称扩音机)和4只以上音箱(俗称喇叭)组成。
A V功放作为音频播放的中心，它除了放大多通道音频功率之外，还具有环绕声解码功能。
目前家庭影院最常见的解码技术有AC-3、DTS、THX：AC-3是美国杜比公司开发的第三代数字解码技术，具有5.1声道解码功能，能将影片还原为5.1声道效果；DTS是一种新的、优于AC-3的数字影院解码技术，同样支持5.1声道，但每个声道能被独立放大；THX是在5.1声道的基础上增加了两个环绕声道，形成7.1声道，影院效果的包围感更强。
世界知名的功放品牌有天龙、雅马哈、安桥、马兰士、索尼等。
【2】众所周知，音箱是影响声音效果的关键环节。
您如果要获得包围感十足的音响效果，可以说五只音箱是最低配置：用一对前置音箱来表现大动态、主旋律，用一只中置音响来重现人物对白，用一对低音音箱来刻画低音效果。
著名的音箱品牌有奥高、猛牌、JBL、雅马哈、杰士等。
AV音响器材的摆位除了空间条件，视听效果还与AV音响的每支音箱的恰当“占位”密切相关：中置音箱是表现人声的主力，一般放置在电视屏幕的正上方或正下方。
但由于音箱和电视机之间存在磁场干扰和相互震动，所以它最好摆放在略高于电视屏幕的单独支架上；左、右主音箱需要对称分布在中置音箱两旁，以听音者的位置为中心呈圆弧形摆放。
一）AV系统的配置方案家庭影院包括节目源、节目播放设备、AV放大器、扬声系统及视频显示器几部分。
在确定家庭影院的配置方案时应考虑如下几点因素：1．根据家庭经济实力选配2．注意选择器材的功能和性能3．从家庭视听环境考虑4．根据已有器材和实际需求考虑5．根据个人爱好考虑二）AV系统的选配1．信号源的选配目前的信号源通常都以DVD为主，具有信息容量大，图像质量高，音响效果好，功能强大等特性而独领风骚。
2．功率放大器的选配AV放大器是家庭影院的核心，选择时应考虑如下几个方面：（1）品牌选择。
（2）放大器功率的选择。
（3）放大器解码性能的选择。
（4）AV放大器款式的选择。
（5）注意与音箱的匹配。
（6）兼顾整个家庭影院的投资比例。
3．音箱的选配选好音箱是保证整个家庭影院音响系统性能能否正常发挥的关键。
下面介绍有关选购音箱的一些要点：（1）确定好投资比例。
音箱的投资比例应占整个家庭影院音响系统投资比例的30%～50%，（2）选好音箱的种类和音色。
（3）性能指标选择。
（4）音箱一致性的选择。
尽量选用同一厂家的产品。
（5）仔细检查外观。
（6）认真试听。
4．显示器的选配家庭影院显示设备的选择需注意以下几点：（1）根据自己财力尽量选择屏幕大的。
最好在29英寸以上，显像管为平面，最好是纯平、高清度的产品。
（2）必须有音频/视频输入端子。
特别注意要有S-Video等输入端子，以便与DVD、音响系统连接，由此可获得高画质图像。
（3）选用多制式电视机。
至少应具备PAL、PAL60、NTSC4.43、NTSC3.58等多制式自动识别与兼容的功能。
（4）对与画质无关的其他特殊功能不必过于强求。
5．音响线材的选配各种音响线材各有自己的独特风格，如果搭配合理．可以扬长避短，使放音质量得到明显的提高。
如果导线的芯线是由多股细软铜丝绞合而成的，这种音箱线一般属温和型，其音色柔和，声音醇厚；如果芯线是由粗硬线绞合而成的，这种音箱线的能量感将加强；如果芯线是单根铜芯，将对中低音有较强的表现，速度感快，分析力高，低音有力但略欠厚度，属清爽冷艳型；如果芯线采用镀银工艺，则低音富有弹性，中高音亮泽，高频饱满，分析力很高，失真很小，音染色极小。
AV家庭影院系统家庭影院的定位家庭影院的基本目标就是要营造出类似于专业电影院的枧听效果：高质量的髟视设备令你目不转睛地盯住宽大的屏幕；具有临场感的声场使你仿佛置身于剧情之中。
要实现上述目标，完整的家庭影院系统应包括硬件（影视设备、音响设备）与软件（节目源）。
这里我们主要介绍硬件-AV系统。
所谓家庭AV就足家用音视系统，字母A是指英文中AUDIO(音频)，字母V刷是指/rfDEO （视频）。
由此可见，系统主要由音频和视频两部分设备组成。
一套较完善的AV系统主要由大屏幕彩色电视机或投影电视机、影碟机或高保真录像机、AV专用放大器、主音箱、中置音箱和环绕音箱等设备组成。
然而，盲目追求设备一步到位的完善和齐全，在当今迅猛发展的电子时代是不可取的，因为这是投有止境的，昨日有ID，今日有VCD，明日可能就是DVD，小影碟机VCD的快速发展过程即可证明这一点。
现阶段中国的“家庭影院”系统首先要考虑的是家居条件。
中国家庭的居室以12 - 20M 平方为多，这样的居室还不可能仅为布置减“家庭影院”所用。
通常室内家具等物品的摆放也较不规范，而档次越高的音响产品对于音箱的摆位（空间与位置）的要求就越高，否则对还原的音质与音场舍起刊相当大的劣化作用。
虽然不少家庭在早期拥有LD影碟机，但由于LD碟片价格较贵，常因流通不畅无法欣赏到高质量的故事片。
而多数家庭使用VCD机和录像机，由于这些重放设备的视频规格只有230线，且VCD碟片的声音部分采用了数字压缩方式，使音质较LD、CD有一定的差距，因而“家庭影院”系统的软件如果以VCD为主，就要在器材的性能、价格定位上做到平衡合理。
大部分家庭的电视机尺寸相对较小（87an即34英寸以下）．如果声场和声压太大，会使观赏者面对小图像感到比例不适。
另外，由于我国的居室结构所限，隔音相对较差，不可能把家庭影院的功率开得很大，以免影响邻居。
因此，采用主声道每路50 -ioaw以内的AV功放，配合中高灵敏度的音箱，其动态范围就绰绰有余了。
Q-A V家庭影院系统重新定义我们所能做到的在2005年，我们集合了全世界最成功喇叭最有经验的设计师们组成了我们的设计队伍，设计、研发Q-Acoustics喇叭产品。
我们向设计师们提出要‘重新定义我们所能做到的’的理念和设计、研发现在世界所认知的最超值喇叭产品。
Q Acoustics 1000系列在同级别内独树一帜、具备高素质声音重播性能的，备受消费者们喜爱。
这个系列在推出后获得了世界各国杂志众多的嘉奖及奖项。
Q-A V 高要求，高科技，高性能产品在2007年，我们要求设计师们再次挖掘他们的设计智慧，推出可以触动世界的一款家庭影院系统，并且交付真真实实高素质的家庭影院系统全包围音场及美妙的音乐体验。
而且这套系统将不会占用太多的家居空间，并与Q Acoustics的其他型号一样，具备非常高的性价比。
传统的5.1家庭影院系统Q-A V 5.1家庭电影系统“不可能”这个词不适合Q-A V系统Q Acoustics的设计师们非常出色地完成了看起来好像不可能的艰巨任务，设计推出达到我们要求的高素质音响性能Q-A V系统。
Q-A V系统包含了英国NXT（是英国New Transducers Limited的一个注册商标）喇叭技术并且研发了BMR TM (Balanced Mode Radiator平衡方式辐射体)喇叭单元。
Q-A V喇叭单元是世界上首款运用了这项state-of-the-art科技技术的产品。
BMR TM喇叭单元的优点BMR TM喇叭单元与一些非常高质量的喇叭单元一样，具备重播出色、动态、低失真的声音的高级音响性能。
而BMR TM喇叭单元具备了这些传统的喇叭单元所不具备的优点。
首先， BMR TM喇叭比传统的喇叭在更小的箱体内重播出色、动态、低失真的声音外，更具备了非常宽阔的声音区域。
聆听者能够享受到完全的家庭影院影像，而且位置不受限制，在房间任何一个位置都是最佳的位置，这是传统的喇叭无法做到的。
AVR-X518CIAV SURROUND RECEIVER操作说明书您可将多页PDF打印在单张纸上。
附件5安装电池6遥控器的操作范围6特点7高音效7高性能7简易操作9部件名称与功能10前面板10显示13后面板14遥控器16连接方法连接扬声器20扬声器安装20扬声器连接22标准扬声器配置和连接24连接电视机25连接1 : 该电视机是否配备了HDMI端子26连接2 : 未配备HDMI端子的电视机27连接播放设备28连接机顶盒（卫星调谐器/有线电视）29连接DVD播放机或蓝光碟片播放机30连接摄像机或游戏机31将USB存储设备连接至USB端口32连接FM/AM天线33连接电源线35播放基本操作37开启电源37选择输入源37调节音量38暂时关闭声音（静音）38播放DVD播放机/蓝光碟片播放机38播放USB存储设备39播放储存在USB存储设备上的文件40在蓝牙设备上收听音乐41与蓝牙设备配对42播放蓝牙设备43使用配对模式配对44收听FM/AM广播45收听FM/AM广播46自动调谐到电台并进行预设（自动预设）47预设当前广播电台（预设记忆）48收听预设电台48跳过预设的广播电台（跳过预设）49取消跳过预设49便捷功能50执行重复播放（重复）51执行随机播放（随机）51调节音调（音调）52优化夜间收听音量（夜间模式）53音频播放过程中播放所需视频（视频选择）54选择声音模式55选择声音模式55调节各声道的音量以与输入源相符（声道音量调节）59睡眠定时器功能60使用睡眠定时器61快速选择附加功能62调用设置63更改设定63设置菜单图64菜单操作67音频68环绕参数68 Restorer71音频延迟72音量72空间声学EQ73视频74 HDMI音频输出74 HDMI直通74直通源75输入76输入分配76输入源电平76输入选择77扬声器78自动设置78扬声器设置程序（自动设置）80出错信息82手动设置83扬声器配置83距离84电平85交叉85低音86常规87语言87 ECO87前显示屏89固件90设置锁定90检查信息91提示提示93故障诊断94恢复出厂设置105保修和修理106附录关于HDMI107播放USB存储设备109播放蓝牙设备110个人记忆附加功能111最新功能记忆111声音模式和声道输出112声音模式和环绕参数113输入信号的类型和对应的声音模式114术语解释115商标信息120规格122索引126感谢您选购本款Denon产品。
【鉴赏】家庭娱乐新体验-ZONGSON家庭智能娱乐AV中心KH-7002近年来，随着大众日益提高的物质文化生活水平和物联网的迅速发展，大众对家庭休闲娱乐的享受有了更高层次的追求，大屏幕玩游戏、看电影、唱歌等休闲娱乐已经在这个时代甚至未来很长一段时间都将占据着家庭娱乐主流的位置。
针对于这种市场需求，德国ZONGSON(众声音响)专门推出了KH-7002家庭智能娱乐AV中心系统，它是一款针对家庭使用的集前级、音视频解码、放大器及无线麦克风于一体的多功能一体机，这和传统的放大器有很大的区别，还加入了卡拉OK、电影、游戏等功能，有效整合了整个家庭娱乐系统，将带来全新的家庭娱乐体验。
外观简洁大方，操控直观方便外观设计上，KH-7002设计极其简洁，体积紧凑，整个机身由银白色铝合金打造，质感细腻，时尚感强，用料扎实，捧在手上感觉分量十足。
据了解，在整个机箱的打造过程中，ZONGSON先后试用了多种材料设计方案，而全铝机箱的打造难度相对比较高，成本也较高，但是为了实现更高档次的质感以及更好的家庭摆放美观效果，ZONGSON最终决定选用了这简洁大方的全铝机箱外观设计。
KH-7002机箱面板上除了电源开关就只有一个5英寸大的高清IPS 电容触控屏，分辨率高达480×854。
在这触控显示屏上面可以看到8大选项，如KTV、电影、电视、游戏及CD等，只要轻轻一点，就可以跳转到自己想要的模式，十分直观易懂，调节音量或者其他的效果也只需轻轻触控，如果还想更方便一些，那么就可以使用遥控器或者手机APP进行无线操控。
机箱的后面板则错落有序地排布着多种接口，Wi-Fi信息接口天线和MIC天线排布在左上方，一方面为了更好地接收信号，另一方面可避免阻碍到其他接口的接线。
KH-7002机箱面板上配有5英寸大的高清IPS电容触控屏，分辨率高达480×854，功能齐全，直观易懂支持7.1声道解码，功能齐全，支持无线Wi-Fi互联KH-7002是基于DSP全数字音频系统打造的，作为家庭影院最为重要的解码部分，能自动识别DOLBY、DTS-HD、DTS 7.1声道影院解码功能，达到了解码全兼容，而且支持3D片源，在家也可以享受电影院的3D立体效果。
