家庭影院音响布局中的固定声源设置在家庭影院音响布局中,固定声源的设置是非常重要的。
它能够为观影体验增添真实感和沉浸感。
合理设置家庭影院的固定声源,可以确保音频效果的均衡分布和立体感,为观众带来更加逼真的听觉盛宴。
首先,固定声源的设置应该考虑到家庭影院的房间布局和大小。
一般而言,家庭影院的声源设置可以分为三个方向:左声道、中声道和右声道。
左声道和右声道分别位于屏幕两侧,而中声道则置于屏幕下方。
这样的布局可以模拟电影院的声音效果,使得观众在观影过程中能够感受到来自不同方向的声音。
固定声源的设置还需要考虑到观影区域的位置。
一般来说,固定声源应该位于观众的正前方,以保证声音能够直接传入观众的耳朵。
如果家庭影院是一个较大的房间,可以考虑设置多个固定声源,以确保声音的均衡分布。
此外,固定声源的高度也是一个重要的考虑因素。
根据影院的布局和观众的位置,固定声源应该设置在适当的高度,以达到最佳的音效效果。
一般来说,固定声源的高度应该略高于观众的耳朵,这样可以使声音更加自然地传入观众的听觉系统。
除了左声道、中声道和右声道之外,家庭影院的固定声源设置还可以包括其他的声道组件。
例如,环绕声道可以增加环绕声效果,使得观众身临其境;低音炮可以加强低音效果,使得爆炸声等低频音效更加震撼。
这些声道组件的设置需要根据家庭影院的空间和观众的需求进行调整。
在固定声源设置的过程中,还应该考虑到各种声音效果的平衡。
家庭影院的音响系统往往具有不同的声音效果模式,如电影模式、音乐模式和游戏模式等。
在设置固定声源时,应确保不同声音效果之间的平衡,以满足观众在不同场景下的听觉需求。
最后,为了获得更好的音响效果,固定声源的设置还可以结合声音反射板或声音吸音板等辅助装置。
声音反射板可以将声音反射到不同方向,增加整体声场的扩展性;声音吸音板可以减少声音的回音和噪音,提升声音的纯净度。
这些辅助装置的设置需要根据家庭影院的具体情况和观众的需求进行选择和安装。
家庭影院的线路连接,以AV功放为中心,其输入端,通过连接信号线连接DVD、CD、卫星接收机等信号源设备,其输出端连接音箱和电视机、投影仪。

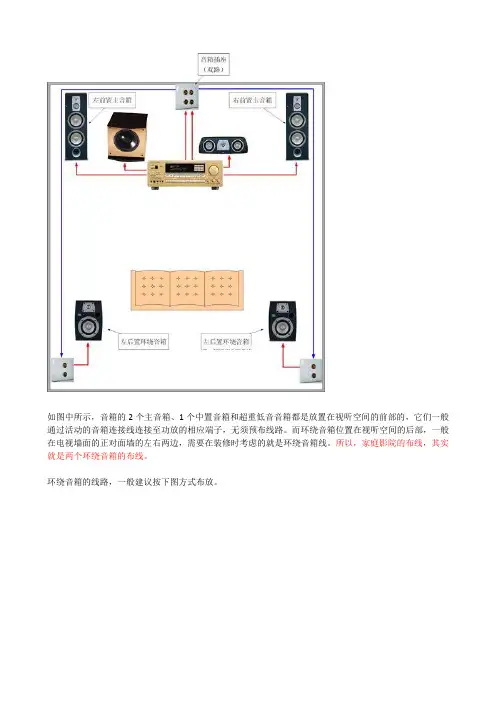

家庭影院系统的音箱系统目前一般以5.1为主,其连接图如下:如图中所示,5.1音箱的2个主音箱、1个中置音箱和超重低音音箱都是放置在视听空间的前部的,它们一般通过活动的音箱连接线连接至功放的相应端子,无须预布线路。
而环绕音箱位置在视听空间的后部,一般在电视墙面的正对面墙的左右两边,需要在装修时考虑的就是环绕音箱线。
所以,家庭影院的布线,其实就是两个环绕音箱的布线。
环绕音箱的线路,一般建议按下图方式布放。
1、在功放后面的电视墙和沙发两侧放置环绕音箱位置附近墙上,各设置音箱插座一个。
前面用四位,后部环绕用二位。
(从理论上说,从功放至音箱的连接环节越多,效果越打折扣,因为环节多了,信号的衰减和失真也随之增加,但在AV系统中,插座、插头、连接线等环节对音质的劣化远没有纯音乐系统中严重,特别是一般家庭使用的AV系统,根本无须顾忌这一点。
加上插座后,可以有效的保护暗线,特别是环绕音箱一端。
因为一般家庭,总是先装修,后配家庭影院。
装修布线时,以后用什么样的环绕音箱都还没有决定,如果不加插座直接出线的话,从什么位置出线,留好多少余线都很难确定。
加插座后,以后只要用活动音箱连接线连接购置的环绕音箱和插座就行了,音箱摆放的调整余地更大)2、从四位音箱插座至后部左右两侧的二位音箱插座,分别排放环绕音箱线。
要求两侧的音箱线长度基本一致,并尽可能的短,以保证信号损失最小并左右两个声道平衡。
一般建议如上图方式铺线管排线,即线管从电视墙中点沿中线向后排放,至后面墙后再分至左右两侧。
3、环绕音箱插座高度,一般距离地板30-35公分。
4、环绕音箱的放置,常见的问题是将音箱高高的挂在墙角,我们不建议用户这样做,因为这样会严重破坏声音还原和定位。
环绕音箱正确的摆放位置应该在“皇帝位”(发烧专门名词,最佳聆听位置,皇帝位与前置的两个主音箱三点成等边三角形关系)的两侧稍靠后并对称放置,左右距离与两个主音箱之间的距离大概一致;高度距地板75至100厘米之间(音箱中心),一般应与坐在沙发上的人的耳朵并齐。
影院音响配置方案1. 引言影院音响是影院体验中不可或缺的重要组成部分,它能够为观众呈现出更加逼真、沉浸式的音效效果。
在设计影院音响配置方案时,需要考虑到影院的大小、观众数量、声音分布等因素,并根据这些因素选择合适的音响设备以及配置方案。
本文将介绍一种基于多声道音效系统的影院音响配置方案,以满足观众对音效的高质量需求。
2. 多声道音效系统概述多声道音效系统是一种通过多个音箱和扬声器来实现音效空间分布的技术。
目前常用的多声道音效系统有5.1声道、7.1声道和9.1声道等。
• 5.1声道:包括5个主音箱和1个低音炮,分别布置在观众前方的左、中、右位置以及左后方和右后方位置。
低音炮通常放置在中央位置,用于增强低频效果。
•7.1声道:在5.1声道的基础上增加了两个环绕音箱,分别布置在观众左后方和右后方位置。
这样可以让音效更加立体和环绕。
•9.1声道:在7.1声道的基础上增加了两个顶部音箱,用于实现更加真实的上方声音效果。
3. 影院音响配置方案在影院音响配置方案中,需要考虑到影院的大小、观众数量以及声音分布等因素。
以下是一套适用于中等大小影院的影院音响配置方案:3.1 主音箱主音箱是影院音响系统中最重要的组成部分,负责播放影片的对话声音和音乐等主要内容。
在该配置方案中,建议使用高保真的主音箱,以保证音质的清晰度和还原度。
主音箱的数量根据影院的大小和形状而定,一般建议至少使用三个主音箱,分别布置在观众前方的左、中、右位置。
3.2 低音炮低音炮是影院音响系统中的重要组成部分,用于增强低频效果。
在该配置方案中,建议使用功率适中的低音炮,并将其放置在观众前方的中央位置,以实现更好的低频效果。
3.3 环绕音箱环绕音箱是用于实现音效环绕感的组成部分。
在该配置方案中,建议使用环绕音箱,将其放置在观众左后方和右后方位置,以实现音效的立体和环绕感。
3.4 顶部音箱顶部音箱是用于实现上方声音效果的组成部分。
在该配置方案中,建议使用顶部音箱,将其放置在观众头顶以上的位置,以实现更加真实的上方声音效果。

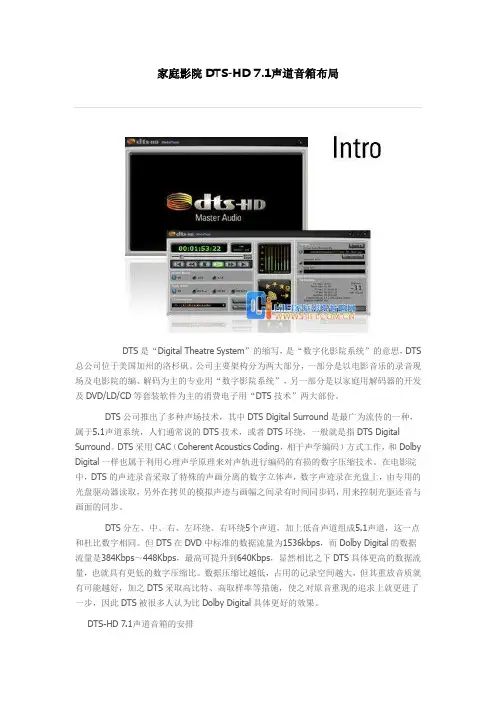

家庭影院DTS-HD 7.1声道音箱布局DTS是“Digital Theatre System”的缩写,是“数字化影院系统”的意思,DTS 总公司位于美国加州的洛杉矾。
公司主要架构分为两大部分,一部分是以电影音乐的录音现场及电影院的编、解码为主的专业用“数字影院系统”,另一部分是以家庭用解码器的开发及DVD/LD/CD等套装软件为主的消费电子用“DTS技术”两大部份。
DTS公司推出了多种声场技术,其中DTS Digital Surround是最广为流传的一种,属于5.1声道系统,人们通常说的DTS技术,或者DTS环绕,一般就是指DTS Digital Surround。
DTS采用CAC(Coherent Acoustics Coding,相干声学编码)方式工作,和Dolby Digital一样也属于利用心理声学原理来对声轨进行编码的有损的数字压缩技术。
在电影院中,DTS的声迹录音采取了特殊的声画分离的数字立体声,数字声迹录在光盘上,由专用的光盘驱动器读取,另外在拷贝的模拟声迹与画幅之间录有时间同步码,用来控制光驱还音与画面的同步。
DTS分左、中、右、左环绕、右环绕5个声道,加上低音声道组成5.1声道,这一点和杜比数字相同。
但DTS在DVD中标准的数据流量为1536kbps,而Dolby Digital的数据流量是384Kbps~448Kbps,最高可提升到640Kbps,显然相比之下DTS具体更高的数据流量,也就具有更低的数字压缩比。
数据压缩比越低,占用的记录空间越大,但其重放音质就有可能越好,加之DTS采取高比特、高取样率等措施,使之对原音重现的追求上就更进了一步,因此DTS被很多人认为比Dolby Digital具体更好的效果。
DTS-HD 7.1声道音箱的安排7.1声道音箱的安排DTS-HD 7.1声道的音箱布局有传统、全后方环绕声、侧面提升、前方增宽、前方提升、中心头顶、中央增高共七种。
如图中所示,5.1音箱的2个主音箱、1个中置音箱和超重低音音箱都是放置在视听空间的前部的,它们一般通过活动的音箱连接线连接至功放的相应端子,无须预布线路。
而环绕音箱位置在视听空间的后部,一般在电视墙面的正对面墙的左右两边,需要在装修时考虑的就是环绕音箱线。
所以,家庭影院的布线,其实就是两个环绕音箱的布线。
环绕音箱的线路,一般建议按下图方式布放。
说明:1、在功放后面的电视墙和沙发两侧放置环绕音箱位置附近墙上,各设置音箱插座一个。
前面用四位,后部环绕用二位。
(从理论上说,从功放至音箱的连接环节越多,效果越打折扣,因为环节多了,信号的衰减和失真也随之增加,但在AV系统中,插座、插头、连接线等环节对音质的劣化远没有纯音乐系统中严重,特别是一般家庭使用的AV系统,根本无须顾忌这一点。
加上插座后,可以有效的保护暗线,特别是环绕音箱一端。
因为一般家庭,总是先装修,后配家庭影院。
装修布线时,以后用什么样的环绕音箱都还没有决定,如果不加插座直接出线的话,从什么位置出线,留好多少余线都很难确定。
加插座后,以后只要用活动音箱连接线连接购置的环绕音箱和插座就行了,音箱摆放的调整余地更大)2、从四位音箱插座至后部左右两侧的二位音箱插座,分别排放环绕音箱线。
要求两侧的音箱线长度基本一致,并尽可能的短,以保证信号损失最小并左右两个声道平衡。
一般建议如上图方式铺线管排线,即线管从电视墙中点沿中线向后排放,至后面墙后再分至左右两侧。
3、环绕音箱插座高度,一般距离地板30-35公分。
4、环绕音箱的放置,常见的问题是将音箱高高的挂在墙角,我们不建议用户这样做,因为这样会严重破坏声音还原和定位。
环绕音箱正确的摆放位置应该在“皇帝位”(发烧专门名词,最佳聆听位置,皇帝位与前置的两个主音箱三点成等边三角形关系)的两侧稍靠后并对称放置,左右距离与两个主音箱之间的距离大概一致;高度距地板75至100厘米之间(音箱中心),一般应与坐在沙发上的人的耳朵并齐。

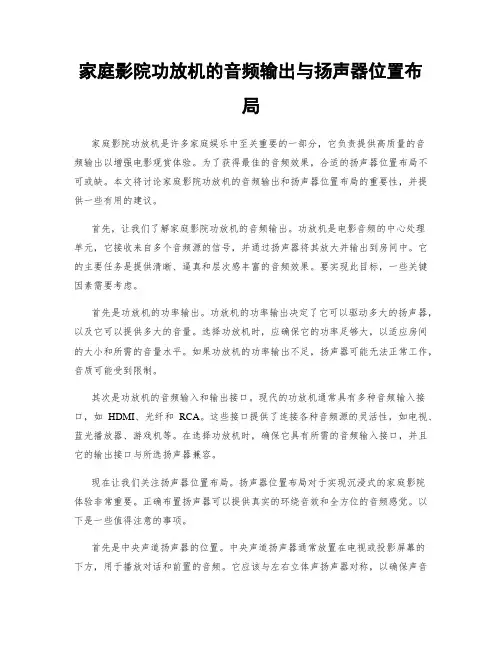

家庭影院功放机的音频输出与扬声器位置布局家庭影院功放机是许多家庭娱乐中至关重要的一部分,它负责提供高质量的音频输出以增强电影观赏体验。
为了获得最佳的音频效果,合适的扬声器位置布局不可或缺。
本文将讨论家庭影院功放机的音频输出和扬声器位置布局的重要性,并提供一些有用的建议。
首先,让我们了解家庭影院功放机的音频输出。
功放机是电影音频的中心处理单元,它接收来自多个音频源的信号,并通过扬声器将其放大并输出到房间中。
它的主要任务是提供清晰、逼真和层次感丰富的音频效果。
要实现此目标,一些关键因素需要考虑。
首先是功放机的功率输出。
功放机的功率输出决定了它可以驱动多大的扬声器,以及它可以提供多大的音量。
选择功放机时,应确保它的功率足够大,以适应房间的大小和所需的音量水平。
如果功放机的功率输出不足,扬声器可能无法正常工作,音质可能受到限制。
其次是功放机的音频输入和输出接口。
现代的功放机通常具有多种音频输入接口,如HDMI、光纤和RCA。
这些接口提供了连接各种音频源的灵活性,如电视、蓝光播放器、游戏机等。
在选择功放机时,确保它具有所需的音频输入接口,并且它的输出接口与所选扬声器兼容。
现在让我们关注扬声器位置布局。
扬声器位置布局对于实现沉浸式的家庭影院体验非常重要。
正确布置扬声器可以提供真实的环绕音效和全方位的音频感觉。
以下是一些值得注意的事项。
首先是中央声道扬声器的位置。
中央声道扬声器通常放置在电视或投影屏幕的下方,用于播放对话和前置的音频。
它应该与左右立体声扬声器对称,以确保声音的均衡。
中央声道扬声器的位置应尽可能接近观众的听力轴线,以确保声音传播的准确性。
其次是左右立体声扬声器的位置。
这两个扬声器应放置在中央声道扬声器的两侧,并与电视或投影屏幕的边框对齐。
它们的位置应离墙面适度距离,以防止音频反射对音质产生影响。
正确调整左右立体声扬声器的定位可以提供广阔的音频舞台感和明确的声音方向。
接下来是环绕声扬声器的位置。
环绕声扬声器主要用于提供环绕效果,使观众沉浸在音频中。
如图中所示,音箱的2个主音箱、1个中置音箱和超重低音音箱都是放置在视听空间的前部的,它们一般通过活动的音箱连接线连接至功放的相应端子,无须预布线路。
而环绕音箱位置在视听空间的后部,一般在电视墙面的正对面墙的左右两边,需要在装修时考虑的就是环绕音箱线。
所以,家庭影院的布线,其实就是两个环绕音箱的布线。
环绕音箱的线路,一般建议按下图方式布放。
说明:1、在功放后面的电视墙和沙发两侧放置环绕音箱位置附近墙上,各设置音箱插座一个。
前面用四位,后部环绕用二位。
(从理论上说,从功放至音箱的连接环节越多,效果越打折扣,因为环节多了,信号的衰减和失真也随之增加,但在AV系统中,插座、插头、连接线等环节对音质的劣化远没有纯音乐系统中严重,特别是一般家庭使用的AV系统,根本无须顾忌这一点。
加上插座后,可以有效的保护暗线,特别是环绕音箱一端。
因为一般家庭,总是先装修,后配家庭影院。
装修布线时,以后用什么样的环绕音箱都还没有决定,如果不加插座直接出线的话,从什么位置出线,留好多少余线都很难确定。
加插座后,以后只要用活动音箱连接线连接购置的环绕音箱和插座就行了,音箱摆放的调整余地更大)2、从四位音箱插座至后部左右两侧的二位音箱插座,分别排放环绕音箱线。
要求两侧的音箱线长度基本一致,并尽可能的短,以保证信号损失最小并左右两个声道平衡。
一般建议如上图方式铺线管排线,即线管从电视墙中点沿中线向后排放,至后面墙后再分至左右两侧。
3、环绕音箱插座高度,一般距离地板30-35公分。
4、环绕音箱的放置,常见的问题是将音箱高高的挂在墙角,我们不建议用户这样做,因为这样会严重破坏声音还原和定位。
环绕音箱正确的摆放位置应该在“皇帝位”(发烧专门名词,最佳聆听位置,皇帝位与前置的两个主音箱三点成等边三角形关系)的两侧稍靠后并对称放置,左右距离与两个主音箱之间的距离大概一致;高度距地板75至100厘米之间(音箱中心),一般应与坐在沙发上的人的耳朵并齐。
客厅影院选择7.1还是5.1.2全景声合适,天空音箱点位怎么定?一般入门级的客厅影院,除了被JS忽悠选购了最低端的AV功放,日系中低档功放一般至少会有7个声道放大,而且新款基本都是支持全景声的,这时候很多人就开始纠结了,两种玩法,到底选7.1声道,还是近几年流行起来的全景声5.1.2。
老蜗牛个人建议,如果条件允许,请优先考虑7.1。
为什么?家庭影院是一个环绕声系统,声音应该是连贯的,来自四面八方的声音信号把观影人笼罩其中,营造出身临其境般的真实感,让人仿佛就是置身在影片表现的场景里。
上图是一个7.1声道家庭影院音箱摆位,下图是一个5.1声道家庭影院音箱摆位,大家可以明显看出,5.1声道是不完整的,几乎丢失了一半的后部背景声场。
有人会说了,5.1最多只是丢失了一半不大重要的背部声场,但是缺少了天空声道可是损失了一个维度啊。
这个说法没错,但是忽视了一个实际问题。
我们讨论的是入门级客厅影院如何布置才能获得更大的成本收益比。
一般来说,影片表现的场景与现实世界是无限接近的,四面八方的声音信号会远多于头顶上的,也就是说墙上的环绕音箱会比头顶上的工作量大,所以应该优先考虑。
而如果是高端影院的话,基础的二维声道已经足够好了,这时候提升第三维度才更有意义。
如果导演拍了一部恐怖片,他想让一个鬼从你的背后慢悠悠地飘过来,结果你的影院是5.1声道,那么你只能听到它从你的旁边飘过来了……这明显违背了导演的意图,也就是说,你看到的电影是'失真'的。
而我们在打造家庭影院时,终极目标就是审片室。
下面来举个例子,下图这个户型,就是具备安装7.1声道条件的。
前面刚说了,装7.1得条件允许才行,如果沙发靠墙,后环绕音箱就没办法装了,或者说不适合安装。
距离耳朵太近,会产生严重的点声源效应,这电影就没法看了。
如果你的客厅影院沙发刚好靠墙,我们就还是看看5.1.2的全景声怎么搞吧。
其实可以参考杜比全景声白皮书。
不过有相当大部分懒癌晚期患者懒得去查了,还有很多童鞋是不知道去哪里查,这里我就简单总结一下,给大家节省一些时间和精力。
5款⾼端⼤⽓的家庭影院影⾳室⾳响摆位 要获得上佳的⾼品质⾳效效果,仅有优秀的⾳箱是不够的,⽽关键的地⽅还在于:只有正确完美地听室⾳响系统摆位才能够获得优秀的⾳质。
糟糕的搭配设置会使⾼档⾳箱听上去也是⼀团糟。
那么家庭影院影⾳室⾳响系统如何摆位呢?这⾥爱沙国际影⾳⼯程师跟⼤家分享五⼤视听室⾳响系统摆位⽅法,帮您追求⾼品质享受。
这⾥只做⼀个简单介绍,具体知识可咨询爱沙国际影⾳⼯程师。
推荐⼀:视听室⾳响系统之多声道⾳箱的摆位 THX在视听室⾳频领域的造诣⾮常深厚,因此THX关于视听室多声道⾳箱的摆位推荐也是很正规的。
它主要倾向于电影欣赏,更加适合经常在家中看电影的视听室发烧友。
视听室⾳响系统的摆位应该尽量以获得更具环绕感、更加清晰以及更具细节与层次感的声⾳为主导,当中应该注意包括与画⾯的衔接度、房间边界反射、驻波、⽔平放置宽度、⼈⽿的⾼度等⽅⾯。
其中,前置⾳箱应指向听⾳区域,环绕声⾳箱则应指向房间。
推荐⼆:视听室⾳响系统之前置⾳箱摆位 前置⾳箱应尽量放置在⼈⽿的⾼度,同时要注意前排座位会遮挡后排观众,需要控制实际的⾼度。
前置三只⾳箱的⾼度尽可能保持在⼀条直线上,如果⽆法排成⼀条直线,那么垂直⾼度差应控制在60cm内(垂直⾓度<10°),毕竟⼈脑对声场⽔平位置的敏感度要⾼于垂直⽅向。
投影系统⽅⾯,应该尽可能采⽤透声幕,那么视听室⾳响系统的前置⾳箱就可以隐藏在屏幕后⽅,并且还可保证⽔平位置的⼀致性。
与ITU-R规定不同的是,THX认为前置⾳箱⽆需呈弧形排列,因为⼤多数AV放⼤器与处理器当中都有延迟时间的设定。
左右主⾳箱的⽔平夹⾓应该为45º~60º,可以在⽴体声结像和多声道分离效果之间取得平衡。
另外,前置⾳箱的摆放位置尽量不要选择直接放在地上或者放在⾓落处。
推荐三:视听室⾳响系统之超低⾳⾳箱摆位 关于视听室⾳响系统的超低⾳⾳箱的摆位,THX也有独到的见解。
THX认为超低⾳⾳箱放置的位置应该在房间的前半部分,在摆位的时候最好能够⾸先计算出相应的房间模式,找出低频共振的各个区域,结合聆听位置,再根据计算好的结果在房间中找到合适的位置。
7.1声道家庭影院音响位置的摆放与调整2011-8-11很多人会问,有必要7."1声道吗?搞那么多喇叭好象很麻烦,效果真的有很大的提升吗?我的器材能支持7."1声道?只要调整得当,7."1声道的魅力恐怕让你再也不想回到5."1声道的家庭影院,因为7."1声道真正能达到紧密的声音定位感、包围感与空间感。
什么是7."1声道为什么会有7."1声道这种环绕格式出现。
其实在多声道环绕格式里目前世界上主要有四大阵营:SACD的5."1、DVD Audio的5."1、DTS ES6."1与Dolby Digital EX6."1。
SACD与DVDAudio目前被使用在以音频为主的软件,电影并不使用这两种格式,而DTS ES6."1与DolbyDigital EX6."1才是电影使用的环绕格式。
但是,既然电影格式是6."1声道而不是7."1的音轨,又何来7."1声道呢?请注意在我们的数码音效是世界里除了对DTS与Dolby Digital作译码之外,还有DSP(Digital Surround Processing)的音场处理模式。
在AV功放对DTS或是Dolby Digital音频格式作声轨译码后,通常会加上DSP处理模式,让音场、音色等更接近大型剧院的效果,而此时在高端的AV功放便会将6."1声道的音轨经过数码音场处理程序而转换成7."1声道。
那么针对DTS5."1与Dolby Digital5."1的环绕格式,DSP也是完全可以将其转换成7."1声道。
7.1声道的DSP处理模式在一些比较高端的AV功放都有具备,例如天龙3802、"3803AV功放,更高价的天龙A11SR、A1SR与安桥DS989还配置了美国最先进的THX Ultra 2 DSP模式。
5.1家庭影院布线之音响如何接线(图文教程)5.1家庭影院布线之音响如何接线(图文教程)_家庭影院十万个为什么_家庭影院网现在越来越多的家庭不满足于电视机的低劣音质,考虑另外购买家庭影院音响器材了,不知道大家是不是都会正确的连接家庭影院呢?之前我们的一篇文章曾经介绍过家庭影院如何布线:《家庭影院装修布线图文教程》,今天我们详细介绍一下家庭影院器材布线过程中音响器材到底如何连接。
1、首先是确定音箱的位置,家用5.1系统的话是分左、右主扩音箱,中置音箱,左、右环绕音箱,低音炮。
左右主扩安装在电视机两侧一边一个;中置音箱放在中间,可以在电视机下面也可以挂在电视机上面;左右环绕在沙发后面左右两头,一边一个;低音炮位置无所谓,放到不碍事的地方就可以了2、音箱位置确定好后,把音箱安装到位,然后连接音箱线材,左中右音箱和环绕音箱一般都是卡线,有些是接线端子,分清正负红正黑负,把线卡紧;有源低音炮是用莲花头的信号线直接连到功放上3、音箱端线接好后就要往功放上接线了,功放上有5个声道的功率输出,分别对应左中右,环绕5只音箱,有源低音输出对应低音炮4、连接好后就要连接信号了,把高清电视盒,DVD,硬盘播放器等播放设备连到功放的HDMI输入上,从功放的HDMI输出连接到电视机上5、这样基本上就完成了,当然了要把电视机的音量关掉,因为HDMI传输的有音频信号,不关掉电视也可能会出音了呵呵。
好了,大功告成,在家看电影吧END、注意事项:音箱线材可以装修房子的时间走到墙里面,这样会美观不少,更多家庭影院组建知识敬请关注中国家庭影院网《从入门到精通家庭影院知识一站式导航》专题。
ONKYO这个品牌在AV功放届可是老大级别的。
这种AV 功放就是功能太多。
我们公司的小弟干了3年了,拿个新机器都接不响,说明书有没有中文,我们都是上门培训的。
有下列可能会导致不响:1.MUTE这个键是静音键,按下一般是不会响了。
如果你的面板上有个红色的圈圈估计就是MUTE了。
杜比全景声客厅影院设计篇:多媒体布线,有备无患!曾经那个震撼心灵的家庭影院都是别人家的,当时就差豪宅和上百万的音响了。
今天,梦想可以成真了!打造人人都可以有的『客厅影院』。
有了客厅就基本上有了能让曾经的梦想落地的基础了。
如果您现在的新家正在装修,不妨来看一看,是时候发挥您的才华了!打开今日头条,查看更多图片首先,客厅吊顶中心点线路顶留(如果采用大屏电视这一步请略过,想做投影布方式的请多注意)比较经济的做法:根据客厅大小,从电视背景墙至客厅吊顶中心点预留布线,8到10米HDMI线2.0数字高清线1根,超五类或六类网线2根,USB延长线1根。
电源线一组独立走线,投影仪吊装支架一个。
这些线主要为将来安装投影仪准备的。
客厅有吊顶的建议预留,否则往后的某一天可能会让您后悔到『蓝瘦香菇』。
然后,杜比全景声音响布线(这个最关键)这个环节非常重要,真正杜比全景声(Dolby Atmos)声场营造完全有别于传统的声道方式。
简而言之,这是一个基于对象的智能化三维数字音响系统。
扬声器的多少取决于你客厅的空间和个人需求。
吊顶扬声器按标准位置顶留两个或四个点。
具体预留多少请参考下文图例。
真正杜比全景有以下五种布局配置方式:一、杜比全景声 (Dolby Atmos) 5.1.2 扬声器布置:适用于所有客厅杜比全景声(Dolby Atmos) 5.1.2 系统均采用两个顶部扬声器,或是两个支持杜比全景声的扬声器或模块。
(这里模块指有的左右主音响正上方有声场反射功能喇叭单元,无需单独安装吸顶喇叭)。
5.1.2 扬声器配置5.1.2扬声器布局5.1.2侧视图两个吸顶扬声器即可营造令人信服且雄壮的声场效果,当使用四个吸顶扬声器则可在大多空间内实现最佳的音频移动3D音效和精确度。
5.1.2扬声器立体布局二、杜比全景声 (Dolby Atmos) 7.1.2 扬声器布置:适用于所有客厅或独立的房间每个 7.1.2 系统均采用两个吸顶扬声器,或是两个支持杜比全景声 (Dolby Atmos) 的扬声器或模块。
多声道家庭影院系统布局图解
杜比公司:Home Theater Speaker Guide
2.1系统
5.1系统
7.1系统
DTS公司
5.1音箱摆放方式大多数家庭一般都采用这样的摆放。
注:环绕音箱采取迎面摆放,很多家庭环绕音箱面朝前方,显然是错误的
6.1音箱摆放方式这种方式前些年比较流行。
DTS-HD 7.1声道音箱的布局分为很多种,下面给大家一一介绍:
1.最为传统方式,目前绝大多数玩家采用的摆放模式,优点:能获得最正确的声象定位
2.全后方环绕声,这种布局把环绕音箱后移20度.优点:可加强后方声场纵深度适合于大进深独立影音室。
3.侧面提升,把环绕声分为左环绕高(Lhs)和右环绕高(Rhs)及左、右环绕声(Ls、Rs)共四路。
二路环绕高的音箱高度提高,后方两路环绕声拉宽、前置。
优点:这种放置方式可节省些空间,后方空间也可小些。
这也是客厅7.1系统比较常见的摆放模式,非常适合沙发后部空间不多的客厅
4.前方增宽优点:可以使得房间深度不够的家庭影院也有宽大的声场的效果。
很少有玩家这么摆放,最新的11.X次时代影院系统就是在前置效果声道的基础上增加了前宽声道。
5.前方提升该格式前方有五路,原两路左(L)、右(R)声道分别扩展出左高(Lh)和右高(Rh)另外两路。
优点:正面的动感大大加强。
目前最常用的7.1系统变通方式,由于空间摆放的限制,很多购置7.1功放的功放可尝试这样的摆放,家用功放中最早提出这样应用的是雅马哈公司,称之为前置效果声道。
6.
中心头顶优点:对发生在头顶上面的声音表现更加出色。
没听过有玩家这么摆放
7.
中央增高,中央声道被分为上下两路,优点:能增强前方的上下感,在大尺寸幕布下这种布局声像结合更加优秀。
双中置一般会出现在顶级影院系统中,很多欧美极品影院解码前级具有双中置输出。
