电压互感器二次侧为什么有的电压互感器采用B相接地

第三部分二次回路4．1选择题①1．二次回路中对于某些特定的主要回路通常给予专用的标号组。

以下为跳闸回路中红灯回路编号的是(A)。

、A．35 B．105 C．1012．二次回路绝缘电阻测定，一般情况下用(B)V绝缘电阻表进行。

A．500 B．1000 C．25003．测量绝缘电阻时，应在绝缘电阻表(c)读取绝缘电阻的数值。

A．转速上升时的某一时刻B．达到50％额定转速，待指针稳定后C．达到额定转速，待指针稳定后4．某保护装置的出口回路如图4．1所示，已知电源电压为220V，出口中间继电器CKJ的直流电阻为10kΩ，信号继电器的参数如下表所示，如要保证信号继电器的灵敏度大于1.5；信号继电器压降小于10％，可选用(B)号信号继电器。

5．在操作箱中，关于断路器位置继电器线圈正确的接法是(B)。

A．TWJ在跳闸回路中，：HWJ在合闸回路中B．TWJ在合闸回路中，HWJ在跳闸回路中C．TWJ、HWJ均在跳闸回路中D．TWJ、HWJ均在合闸回路中6．断路器的控制电源最为重要，一旦失去电源，断路器无法操作，因此断路器控制电源消失时应发出(C)。

A．音响信号 B．光字牌信号C．音响和光字牌信号7．灯光监视的断路器控制和信号回路，红灯亮表示(C)。

A．断路器在跳闸状态，并表示其跳闸回路完好B．断路器在合闸状态，并表示其合闸回路完好C．断路器在合闸状态，并表示其跳闸回路完好8．音响监视的断路器控制和信号回路，断路器自动合闸时(B)。

A．控制开关手柄在合闸位置，指示灯发平光B．控制开关手柄在跳闸位置，指示灯发闪光C．控制开关手柄在合闸位置，指示灯发闪光9．预告信号装置在电力系统发生不正常运行状态时，(A)。

A．警铃响，光字牌亮 B．蜂鸣器响，光字牌亮C．警笛响，光字牌亮10．断路器控制回路断线时，应通过(B)通知值班人员进行处理。

A．音响信号 B．音响信号和光字牌信号 C．光字牌信号11．用于微机监控的信号触点应为(B)触点。

运行技术比武试题电气部分一、填空题1.为防止电压互感器高、低压绕组被（击穿）时造成设备损坏，要求（低压）必须有良好的接地点，若采用B相接地时，则接地点应在二次熔断器之后，同时中性点还应加装（击穿保险）。

2.发电机三相电流不平衡时，会产生（负）序电流，其形成的磁场在转子上感应产生（100）Hz的电流，导致（转子表面）发热，并使转子产生（振动）。

3.运行中发电机定子线圈中最高温度允许90℃，与最低温差不得超过（10或8）℃，否则报警；最高与低温度差超过（14）℃时，则解列停机。

全部上下层线圈出水温度最高允许（85）℃；与低温度差不得超过8℃，否则报警；最高超过90℃或与低温度差超过（12）℃时，则解列停机。

4.变压器在运行中，各部分的温度是不同的，其中（绕组）的温度最高，(铁芯）的温度次之，（绝缘油）的温度最低，且上部油温（高于）下部油温。

5.发变组出口开关采用三相联动操作，是为了防止（发电机非全相运行）；线路开关采用分相操作是能实现（综合重合闸）功能。

6.变压器励磁涌流是额定电流的（5-8）倍，并有（间断角）和（偏向时间轴一侧）的特点。

7.发电机励磁系统自动电压调节器配置了双通道且每个通道有（自动）、（手动）调节方式及（紧急备用通道）调节方式。

8.6kV工作段母线三相短路故障（工作电源带母线运行），（高厂变）的（低压闭锁过流保护动作）跳开工作电源开关，同时（闭锁快切）装置。

9.电流相位比较式母线完全差动保护，是用比较流过（母联断路器）的电流相位实现的，死区在母联断路器与（母联电流互感器）之间。

10.电力系统电压互感器的二次侧额定电压均为(100)V。

三相五柱三绕组电压互感器在正常运行时，其开口三角形绕组两端出口电压为( 0 )V。

11.220KV双母线设有（母差）保护，当母线发生故障时，（无延时）跳开故障母线及其所连接的各元件，此时如有断路器拒动时，将通过（失灵）保护以及各元件的后备保护跳开两条母线上的所有元件。

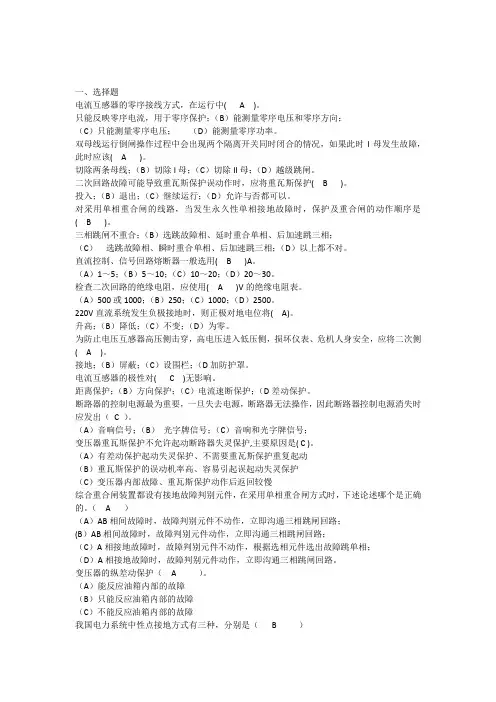

一、选择题电流互感器的零序接线方式，在运行中( A )。

只能反映零序电流，用于零序保护；（B）能测量零序电压和零序方向；（C）只能测量零序电压；（D）能测量零序功率。

双母线运行倒闸操作过程中会出现两个隔离开关同时闭合的情况，如果此时I母发生故障，此时应该( A )。

切除两条母线；（B）切除I母；（C）切除II母；（D）越级跳闸。

二次回路故障可能导致重瓦斯保护误动作时，应将重瓦斯保护( B )。

投入；（B）退出；（C）继续运行；（D）允许与否都可以。

对采用单相重合闸的线路，当发生永久性单相接地故障时，保护及重合闸的动作顺序是( B )。

三相跳闸不重合；（B）选跳故障相、延时重合单相、后加速跳三相；（C）选跳故障相、瞬时重合单相、后加速跳三相；（D）以上都不对。

直流控制、信号回路熔断器一般选用( B )A。

（A）1～5；（B）5～10；（C）10～20；（D）20～30。

检查二次回路的绝缘电阻，应使用( A )V的绝缘电阻表。

（A）500或1000；（B）250；（C）1000；（D）2500。

220V直流系统发生负极接地时，则正极对地电位将( A)。

升高；（B）降低；（C）不变；（D）为零。

为防止电压互感器高压侧击穿，高电压进入低压侧，损坏仪表、危机人身安全，应将二次侧( A )。

接地；（B）屏蔽；（C）设围栏；（D加防护罩。

电流互感器的极性对( C )无影响。

距离保护；（B）方向保护；（C）电流速断保护；（D差动保护。

断路器的控制电源最为重要，一旦失去电源，断路器无法操作，因此断路器控制电源消失时应发出（C ）。

（A）音响信号；（B）光字牌信号；（C）音响和光字牌信号；变压器重瓦斯保护不允许起动断路器失灵保护,主要原因是( C )。

（A）有差动保护起动失灵保护、不需要重瓦斯保护重复起动（B）重瓦斯保护的误动机率高、容易引起误起动失灵保护（C）变压器内部故障、重瓦斯保护动作后返回较慢综合重合闸装置都设有接地故障判别元件，在采用单相重合闸方式时，下述论述哪个是正确的。

第四节互感器习题一、单项选择题1。

互感器是一种特殊的（ ).A.变压器B.断路器C.隔离开关D。

避雷器2.（）的作用是将系统的高电压转变为低电压,供测量、保护.监控用.A.髙压断路器B.隔离开关C。

电压互感器D.电流互感器3.电流互感器分为测量用电流互感器和(）用电流互感器.A.实验B.保护C。

跳闸D.运行4.由于电压线圈的内阻抗很大，所以电压互感器运行时，相当于一台空载运行的变压器,故二次侧不能(），否则绕组将被烧毁。

A。

.开路B。

短路C。

分路D。

接地5.电压互感器的绝缘方式中干式用（）表示.A. J B。

G C。

Z D.C6。

三绕组电压互感器的（）主要供给监视电网绝缘和接地保护装置。

A.第一绕组B。

第二绕组C.第三绕组D.第四绕组7。

电压互感器的容量是指其二次绕组允许接入的负载功率（）,分额定容量和最大容量。

A。

以VA值表示B。

以V值表示C.以A值表示D.以kVA值表示8。

电压互感器的准确度等级是指在规定的一次电压和二次负荷变化范围内，负荷功率因数为额定值时，误差的（）。

A.最大限值B。

最小限值C.数值D.百分比9.电压互感器的准确度等级是指在规定的一次电压和二次负荷变化范围内,负荷功率因数为（）时，误差的最大限值.A。

0.7 B。

0.8 C.0。

9 D.额定值10。

对电压互感器的准确度，通常电力系统用的有0.2。

0.5、（)、3、3P、4P 级等.A.1B.1.5C.2D。

2.511。

对电压互感器的准确度，（）级一般用于测量仪表。

A。

0。

4B. 0。

5C.0.6D。

0.712。

对电压互感器的准确度，（）、3、3P、4P级一般用于保护.A。

1B。

1.5C.2D.2.513.对电压互感器的准确度，1. 3、3P、（）级一般用于保护。

A.4PB.4.5PC.5PD.5。

5P14。

当两台同型号的电压互感器接成(）形时，必须注意极性正确，否则会导致互感器线圈烧坏。

A。

VB。

WC.ND.M15.电压互感器二次回路允许有(）接地点^A。

电压互感器二次回路设计1. 电压互感器二次回路设计的相关规定在选择电压互感器时，要满足一次回路额定电压的要求，其容量和准确等级（包括电压互感器剩余绕组）都要符合测量仪表、保护装置和自动装置的要求。

同时，还要确保电压互感器负载端仪表、保护和自动装置在工作时所需要的电压准确等级。

电压互感器二次负载三相宜平衡配置。

若电压回路电压降满足不了电能表的准确度的要求，电能表可就地布置，或者在电压互感器端子箱处另设电能表专用的熔断器或自动开关，并引接电能表电压回路专用的引接电缆，控制室应有该熔断器或自动开关的监视信号。

在电压互感器二次回路中，除接成开口三角形的剩余二次绕组和另有规定者（例如自动调整励磁装置）外，应装设熔断器或自动开关。

电压互感器的一次侧隔离开关断开后，二次回路中要有防止电压反馈的措施。

2. 常见的电压互感器二次回路接线方式3. 电压互感器二次回路设计3.1 电压互感器二次回路设计原则电压互感器应按照母线的数量设置，也就是每一组主母线装设一组电压互感器。

由一组电压互感器二次侧取接在同一母线上所有元件的测量仪表、继电保护和自动装置的电压。

通过采用电压小母线来减少电缆的联系，在电压小母线上引接可以得到各电气设备需要的二次电压。

应可能让电压互感器的负荷分配均匀，符合三相平衡的规定要求，防止出现因一个相负荷过大而降低继电器和仪表准确性的情况发生。

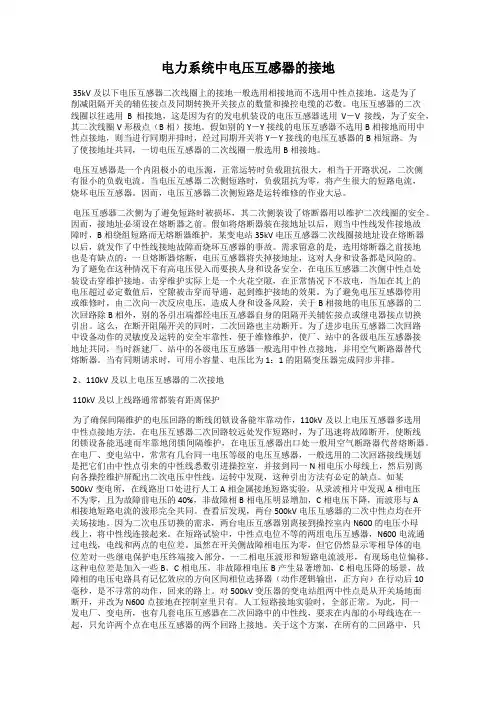

发电厂中电压互感器二次侧是采用B相接地方式，主要是因为发电厂中一般采用ZZQ-1～ZZQ-5型的同期装置，这就需要电压互感器二次侧B 相接地，以简化同期系统的接线，减少同期开关的档数。

不过采用B相接地方式应注意以下几点：（1）B相接地点应设在熔断器2FU后，这样可以避免中点接地时出现B 相绕组烧毁。

二次绕组的中点经击穿保险器JS接地，中点一般会处于绝缘状态，当B相2FU熔断时，就会使得中点电位升高，把间隙JS击穿。

（2）B相在端子箱接地后，用电缆总线引至电压小母线1VBB。

精心整理二次回路一、选择题1. 继电保护要求电流互感器的一次电流等于最大短路电流时，其复合误差不大于（B）。

A．5%；B．10%；C．15%；D．20%。

2. 继电保护要求所用的电流互感器的（AA．稳态；B．暂态；C．正常负荷下；D．最大负荷下。

3. 校核母差保护电流互感器的10%A．对侧无电源；B．对侧有电源；C．都D．都4.A．不B．对C．对D．能5. 即单相接地短路时的负序电流分量为短路的（C）。

A．3B．3C．1/3D．1/3倍。

6. 负序电流继电器整定可采用模拟两相短路的方法，因为两相短路时的负序电流分量为短路电流的（B）倍。

A．3；B．1/3；C．1/3；D．3。

7. 负序电流继电器往往用模拟两相短路来整定，若负序电流定值为1A，则此时继电器的动作电流应为（B）A。

A．3；B．3；C．1/3；D．1/3。

8. 负序电压继电器往往用模拟相间短路的单相电压方法整定，如果整定值为负序相电压3V，则此时继电器的动作电压应为（C）V。

A．3；B．3；C．9；D．1/3。

9.模拟两相短路。

如在A和BC电压为负序线电压Uop2则：Uop2=Uop/（BA．3；B．3C．1.5D．1/310.和BC间施加单相电压Uop时继电器动作,则：A．1；B．3C．2；D．3。

11. 由三只电流互感器组成的零序电流接线，在负荷电流对称的情况下有一组互感器二次侧断线，流过零序电流继电器的电流是（C）倍负荷电流。

A．3；B．3；C．1；D．1/3。

12. 电动机过流保护电流互感器往往采用两相差接法接线，则电流的接线系数为（B）A．1；B．3；C ． 2；D ． 1/3。

13. 某变电站电压互感器的开口三角形侧B 相接反，则正常运行时，如一次侧运行电压为110KV ，开口三角形的输出为(C)A ． 0V ；B ． 100V ；C ． 200V ；D ． 220V 。

14. 二次电缆相阻抗为ZL ，继电器阻抗忽略，为减小电流互感器二次负担，它的二次绕组应接成星形。

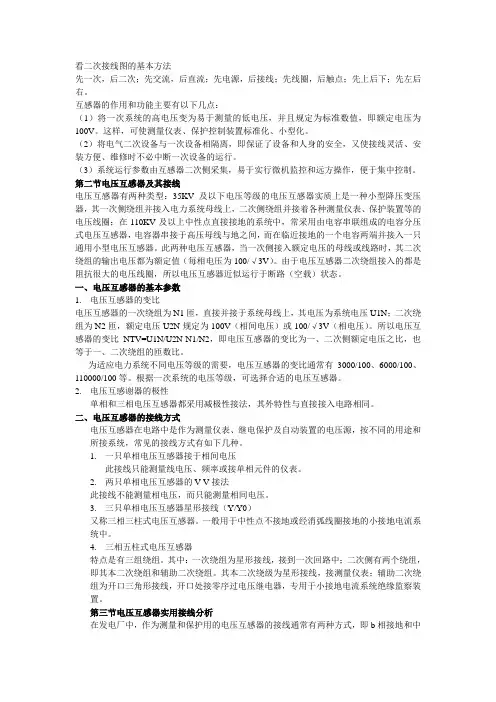

看二次接线图的基本方法先一次，后二次；先交流，后直流；先电源，后接线；先线圈，后触点；先上后下；先左后右。

互感器的作用和功能主要有以下几点：（1）将一次系统的高电压变为易于测量的低电压，并且规定为标准数值，即额定电压为100V。

这样，可使测量仪表、保护控制装置标准化、小型化。

（2）将电气二次设备与一次设备相隔离，即保证了设备和人身的安全，又使接线灵活、安装方便、维修时不必中断一次设备的运行。

（3）系统运行参数由互感器二次侧采集，易于实行微机监控和远方操作，便于集中控制。

第二节电压互感器及其接线电压互感器有两种类型：35KV及以下电压等级的电压互感器实质上是一种小型降压变压器，其一次侧绕组并接入电力系统母线上，二次侧绕组并接着各种测量仪表、保护装置等的电压线圈；在110KV及以上中性点直接接地的系统中，常采用由电容串联组成的电容分压式电压互感器，电容器串接于高压母线与地之间，而在临近接地的一个电容两端并接入一只通用小型电压互感器。

此两种电压互感器，当一次侧接入额定电压的母线或线路时，其二次绕组的输出电压都为额定值（每相电压为100/√3V）。

由于电压互感器二次绕组接入的都是阻抗很大的电压线圈，所以电压互感器近似运行于断路（空载）状态。

一、电压互感器的基本参数1.电压互感器的变比电压互感器的一次绕组为N1匝，直接并接于系统母线上，其电压为系统电压U1N；二次绕组为N2匝，额定电压U2N规定为100V（相间电压）或100/√3V（相电压）。

所以电压互感器的变比NTV=U1N/U2N-N1/N2，即电压互感器的变比为一、二次侧额定电压之比，也等于一、二次绕组的匝数比。

为适应电力系统不同电压等级的需要，电压互感器的变比通常有3000/100、6000/100、110000/100等。

根据一次系统的电压等级，可选择合适的电压互感器。

2.电压互感谢器的极性单相和三相电压互感器都采用减极性接法，其外特性与直接接入电路相同。

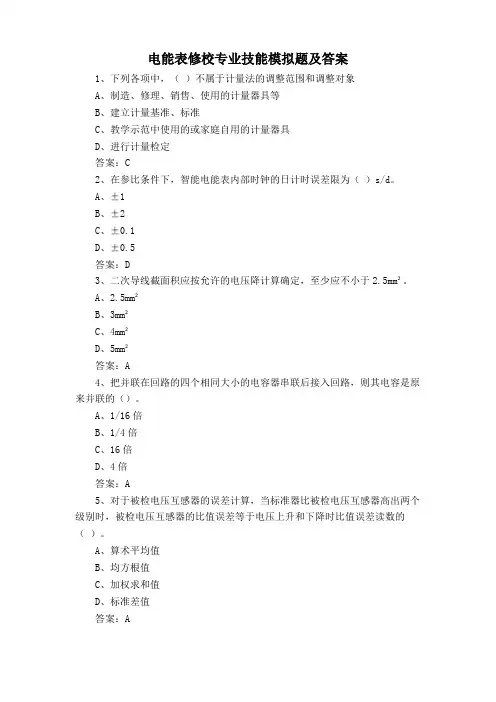

电能表修校专业技能模拟题及答案1、下列各项中，（）不属于计量法的调整范围和调整对象A、制造、修理、销售、使用的计量器具等B、建立计量基准、标准C、教学示范中使用的或家庭自用的计量器具D、进行计量检定答案：C2、在参比条件下，智能电能表内部时钟的日计时误差限为（）s/d。

A、±1B、±2C、±0.1D、±0.5答案：D3、二次导线截面积应按允许的电压降计算确定，至少应不小于2.5mm²。

A、2.5mm²B、3mm²C、4mm²D、5mm²答案：A4、把并联在回路的四个相同大小的电容器串联后接入回路，则其电容是原来并联的（）。

A、1/16倍B、1/4倍C、16倍D、4倍答案：A5、对于被检电压互感器的误差计算，当标准器比被检电压互感器高出两个级别时，被检电压互感器的比值误差等于电压上升和下降时比值误差读数的（）。

A、算术平均值B、均方根值C、加权求和值D、标准差值答案：A6、运行中的35kV及以上的电压互感器二次回路，其电压降至少每（）年测试一次。

A、2B、3C、4D、5答案：A7、作为统一全国量值最高依据的计量器具是（）A、已经检定合格的标准器具B、强制检定的计量标准器具C、社会公用计量标准器具D、计量基准器具答案：D8、指针式万用表在不用时，应将挡位打在（）档上。

A、交流电流B、最大交流电压C、电阻D、直流电流答案：B9、《供用电规则》规定：农业用电，功率因数为（）以上。

A、0.75B、0.8C、0.85D、0.9答案：B10、电力部门电测计量专业列入强制检定工作计量器具目录的常用工作计量器具，没有（）。

A、指示仪表B、测量用互感器C、电能表D、绝缘电阻、接地电阻测量仪答案：A11、在三相三线两元件有功电能表中，当三相电路完全对称，且cosφ=1.0时，C相元件的电压向量（）。

A、与电流反相B、与电流同相C、滞后于电流D、超前于电流答案：B12、两元件三相有功电能表接线时不接（）。
