磁阻传感器分解

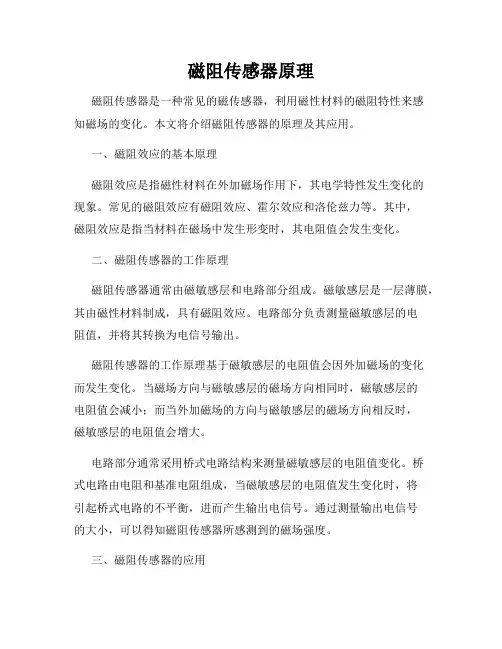

磁阻传感器原理磁阻传感器是一种常见的磁传感器，利用磁性材料的磁阻特性来感知磁场的变化。

本文将介绍磁阻传感器的原理及其应用。

一、磁阻效应的基本原理磁阻效应是指磁性材料在外加磁场作用下，其电学特性发生变化的现象。

常见的磁阻效应有磁阻效应、霍尔效应和洛伦兹力等。

其中，磁阻效应是指当材料在磁场中发生形变时，其电阻值会发生变化。

二、磁阻传感器的工作原理磁阻传感器通常由磁敏感层和电路部分组成。

磁敏感层是一层薄膜，其由磁性材料制成，具有磁阻效应。

电路部分负责测量磁敏感层的电阻值，并将其转换为电信号输出。

磁阻传感器的工作原理基于磁敏感层的电阻值会因外加磁场的变化而发生变化。

当磁场方向与磁敏感层的磁场方向相同时，磁敏感层的电阻值会减小；而当外加磁场的方向与磁敏感层的磁场方向相反时，磁敏感层的电阻值会增大。

电路部分通常采用桥式电路结构来测量磁敏感层的电阻值变化。

桥式电路由电阻和基准电阻组成，当磁敏感层的电阻值发生变化时，将引起桥式电路的不平衡，进而产生输出电信号。

通过测量输出电信号的大小，可以得知磁阻传感器所感测到的磁场强度。

三、磁阻传感器的应用磁阻传感器的应用十分广泛，涵盖了许多领域。

以下是几个常见的应用领域：1. 位置检测磁阻传感器可以用于检测物体的位置。

通过将磁阻传感器安装在被检测物体附近的固定位置，当被检测物体发生移动时，外加磁场的变化会导致磁阻传感器的输出电信号发生变化，从而实现位置检测。

2. 速度测量磁阻传感器可以用于测量物体的速度。

通过将磁阻传感器与运动物体相对应，当运动物体通过磁阻传感器时，磁阻传感器会感知到由物体带来的磁场变化，从而测量出物体的速度。

3. 磁场检测磁阻传感器可以用于检测磁场的强度和方向。

通过将磁阻传感器放置在需要检测磁场的区域，当磁场强度或方向发生变化时，磁阻传感器会产生相应的电信号，从而实现磁场检测。

4. 指南针磁阻传感器可以用于制作指南针。

通过将磁阻传感器与指南针结合，可以测量地磁场的方向，并将其转化为指南针指示的方向。

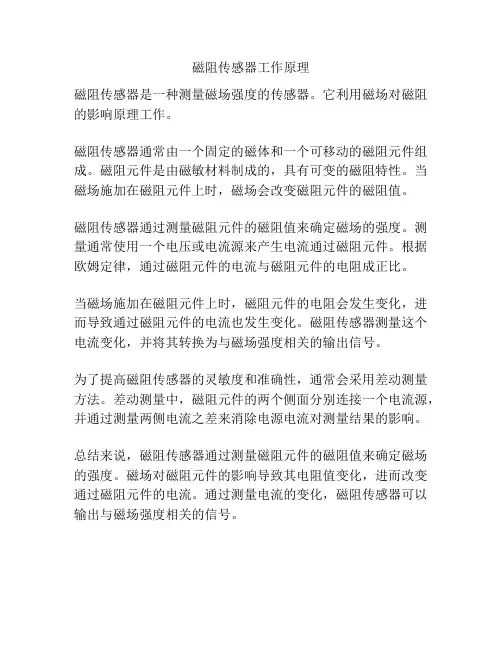

磁阻传感器工作原理
磁阻传感器是一种测量磁场强度的传感器。

它利用磁场对磁阻的影响原理工作。

磁阻传感器通常由一个固定的磁体和一个可移动的磁阻元件组成。

磁阻元件是由磁敏材料制成的，具有可变的磁阻特性。

当磁场施加在磁阻元件上时，磁场会改变磁阻元件的磁阻值。

磁阻传感器通过测量磁阻元件的磁阻值来确定磁场的强度。

测量通常使用一个电压或电流源来产生电流通过磁阻元件。

根据欧姆定律，通过磁阻元件的电流与磁阻元件的电阻成正比。

当磁场施加在磁阻元件上时，磁阻元件的电阻会发生变化，进而导致通过磁阻元件的电流也发生变化。

磁阻传感器测量这个电流变化，并将其转换为与磁场强度相关的输出信号。

为了提高磁阻传感器的灵敏度和准确性，通常会采用差动测量方法。

差动测量中，磁阻元件的两个侧面分别连接一个电流源，并通过测量两侧电流之差来消除电源电流对测量结果的影响。

总结来说，磁阻传感器通过测量磁阻元件的磁阻值来确定磁场的强度。

磁场对磁阻元件的影响导致其电阻值变化，进而改变通过磁阻元件的电流。

通过测量电流的变化，磁阻传感器可以输出与磁场强度相关的信号。

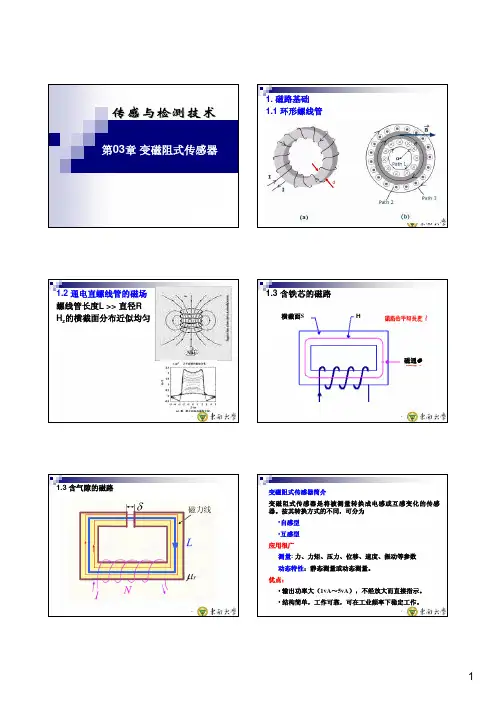

说明变磁阻式电感传感器的主要组成和
工作原理
变磁阻式电感传感器主要由线圈、铁芯和衔铁三部分组成。

铁芯和衔铁由导磁材料（如硅钢片或坡莫合金）制成，在铁芯和衔铁之间由气隙，气隙厚度为δ，传感器的运动部分与衔铁相连。

当衔铁移动时，气隙厚度δ发生改变，引起磁路中磁阻变化，从而导致电感线圈的电感值变化。

因此，只要能测出这种电感量的变化，就能确定衔铁位移量的大小和方向。

这种传感器的工作原理是基于磁阻的变化来引起电感的变化。

磁阻主要由气隙和铁芯、衔铁的尺寸决定。

当衔铁移动时，气隙厚度发生变化，导致磁路中的磁阻变化，进而引起电感的变化。

这个电感的变化可以通过测量电路转换为电压或电流的变化量输出，从而实现对衔铁位移的测量。

巨磁电阻（GMR）磁场传感器的工作原理磁电阻（GMR）效应是1988 年发现的一种磁致电阻效应，由于相对于传统的磁电阻效应大一个数量级以上，因此名为巨磁电阻(Giant Magnetoresistanc)，简称GMR。

1. 巨磁电阻（GMR）原理，见图一。

巨磁电阻（GMR）效应来自于载流电子的不同自旋状态与磁场的作用不同，因而导致的电阻值的变化。

这种效应只有在纳米尺度的薄膜结构中才能观测出来。

赋以特殊的结构设计这种效应还可以调整以适应各种不同的性能需要。

反铁磁耦合时（外加磁场为0）处于高阻态的导电输出特性，电阻：R1/2外加磁场使该磁性多层薄膜处于饱和状态时（相邻磁性层磁矩平行分布），而电阻处于低阻态的导电输出特性，电阻：R2*R3/（R2+R3），R2R1R3 图1、利用两流模型来解释GMR 的机制2. 巨磁电阻（GMR）传感器原理，见图二。

巨磁电阻（GMR）传感器将四个巨磁电阻（GMR）构成惠斯登电桥结构，该结构可以减少外界环境对传感器输出稳定性的影响，增加传感器灵敏度。

工作时图中“电流输入端”接5V~20V的稳压电压，“输出端”在外磁场作用下即输出电压信号。

图2（1）：惠斯凳电桥在磁场传感器应用中的原理图2（2）：惠斯凳电桥中R1 和R2 在外加磁场作用下的变化情况3. 巨磁电阻（GMR）传感器性能，见图三，表一。

图三所示为巨磁电阻（GMR）传感器在外场中的性能曲线，表明该传感器在±200Oe的磁场范围类有较好的线性。

图3：巨磁电阻（GMR）在外加磁场下的性能曲线表一各公司巨磁电阻（GMR）传感器性能对照4.产品使用说明 a . 巨磁电阻（GMR）传感器作为一种有源器件，其工作必须提供5~20V 的直流电源。

而且该电源的稳定性直接影响传感器的测试精度，因此要求以稳压电源提供；使用中也应避免过电压供电； b .巨磁电阻（GMR）传感器作为一种高精度的磁敏传感器，对使用磁环境也有一定的要求，其型号选用应根据使用环境的磁场大小来决定； c. 巨磁电阻（GMR）传感器对磁场的灵敏度与方向有关。

磁性传感器工作原理
磁性传感器是一种利用磁性材料的特性来检测和测量磁场强度的设备。

它主要用于测量磁场的强度、方向和位置等信息。

磁性传感器的工作原理基于磁性材料的磁导率和铁磁性。

当磁性传感器暴露在磁场中时，磁性材料会受到磁场力的作用，从而引起其磁导率的变化。

根据磁导率的不同，磁性传感器可分为磁电阻传感器和磁感应传感器。

磁电阻传感器是利用材料磁导率变化引起电阻变化的原理来测量磁场的强度。

磁电阻材料具有磁导率与磁场间的线性关系，即在磁场中受力后，材料的磁导率会发生相应变化，从而改变电阻。

通过测量电阻的变化，可以间接得到磁场的强度信息。

磁感应传感器是利用材料磁导率和铁磁性的特性来测量磁场的强度和方向。

磁感应传感器包括霍尔效应、磁电感传感器和磁电耦合传感器等。

这些传感器基于磁场作用下的霍尔电压、磁电感或磁电耦合效应来测量磁场的强度。

例如，霍尔效应传感器是利用霍尔电压的变化来检测磁场的强度和方向。

总的来说，磁性传感器通过利用磁性材料的特性来测量磁场的强度、方向和位置等信息。

根据不同的原理和材料特性，可以使用不同类型的磁性传感器来适应各种应用场景。

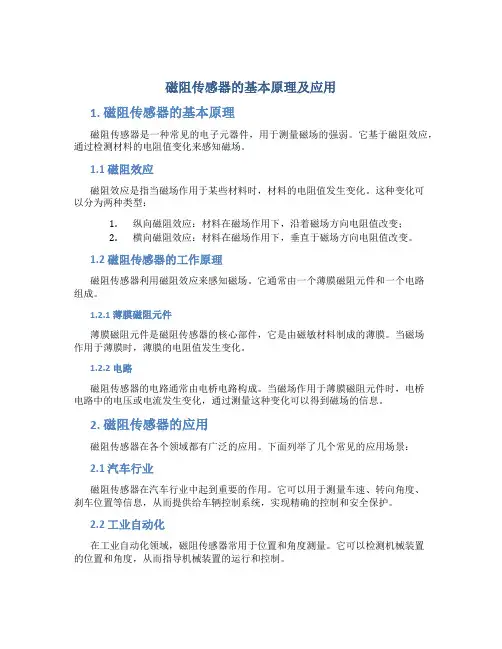

磁阻传感器的基本原理及应用1. 磁阻传感器的基本原理磁阻传感器是一种常见的电子元器件，用于测量磁场的强弱。

它基于磁阻效应，通过检测材料的电阻值变化来感知磁场。

1.1 磁阻效应磁阻效应是指当磁场作用于某些材料时，材料的电阻值发生变化。

这种变化可以分为两种类型：1.纵向磁阻效应：材料在磁场作用下，沿着磁场方向电阻值改变；2.横向磁阻效应：材料在磁场作用下，垂直于磁场方向电阻值改变。

1.2 磁阻传感器的工作原理磁阻传感器利用磁阻效应来感知磁场。

它通常由一个薄膜磁阻元件和一个电路组成。

1.2.1 薄膜磁阻元件薄膜磁阻元件是磁阻传感器的核心部件，它是由磁敏材料制成的薄膜。

当磁场作用于薄膜时，薄膜的电阻值发生变化。

1.2.2 电路磁阻传感器的电路通常由电桥电路构成。

当磁场作用于薄膜磁阻元件时，电桥电路中的电压或电流发生变化，通过测量这种变化可以得到磁场的信息。

2. 磁阻传感器的应用磁阻传感器在各个领域都有广泛的应用。

下面列举了几个常见的应用场景：2.1 汽车行业磁阻传感器在汽车行业中起到重要的作用。

它可以用于测量车速、转向角度、刹车位置等信息，从而提供给车辆控制系统，实现精确的控制和安全保护。

2.2 工业自动化在工业自动化领域，磁阻传感器常用于位置和角度测量。

它可以检测机械装置的位置和角度，从而指导机械装置的运行和控制。

2.3 电子设备在电子设备中，磁阻传感器可以用于指南针和陀螺仪等相关应用。

例如，在智能手机中，磁阻传感器可用于检测手机的方向和倾斜角度，为相关应用提供准确的信息。

2.4 医疗设备磁阻传感器在医疗设备中也有广泛的应用。

例如，在磁共振成像（MRI）中，磁阻传感器可以用于测量磁场的强度和方向，从而帮助医生获得更准确的影像。

3. 总结磁阻传感器基于磁阻效应来感知磁场，通过薄膜磁阻元件和电路的组合实现。

它在汽车行业、工业自动化、电子设备和医疗设备等领域有广泛的应用。

了解磁阻传感器的基本原理及其应用场景，有助于我们更好地理解和使用这种重要的电子元器件。

磁阻传感器的基本工作原理磁阻传感器作为一种常用的传感器，是利用磁性材料的磁阻效应来实现对物理量测量的传感器。

本文将详细介绍磁阻传感器的基本工作原理。

一、磁阻传感器的基本结构磁阻传感器主要由磁性材料、封装材料、引线等部分组成。

其中，磁性材料是磁阻传感器的关键组成部分，它利用磁场的作用来对电阻进行调整，从而实现对物理量的测量。

封装材料主要针对传感器的保护和防护，引线则是传感器和电路连接的桥梁。

二、磁阻传感器的工作原理磁阻传感器的工作原理是利用磁性材料的磁阻效应来实现对物理量测量的。

磁阻效应是指，在磁场的作用下，磁性材料的电阻值发生改变的现象。

显然，当磁场强度改变时，磁阻传感器中磁性材料的电阻值也随之改变，从而实现对磁场的测量。

具体来说，当磁阻传感器受到外界磁场的作用时，磁性材料中的电子会发生磁矩的重组，使材料内部的电阻值发生改变。

这种改变可以通过构造磁性材料的电路来进行检测，从而实现对外界磁场强度的测量。

三、磁阻传感器的特点1. 灵敏度高：磁阻传感器是一种非常灵敏的传感器，可以对微弱的磁场作用进行测量。

2. 可重复性好：磁阻传感器对相同大小的磁场有很好的可重复性，这是因为磁阻效应是一种稳定的现象。

3. 响应速度快：磁阻传感器的响应速度非常快，可以实现对磁场强度快速的测量。

4. 具有可编程特性：磁阻传感器可以通过改变磁性材料的电路来实现参数的调整和控制。

5. 适用范围广：磁阻传感器可以用于测量各种物理量，如电流、温度、压力、重量等。

四、磁阻传感器的应用磁阻传感器广泛应用于各种领域，如工业自动化、航空航天、通信、军工等。

常见的应用包括：1. 电机转速测量：磁阻传感器可以用于测量电机转速，以实现对电力系统的控制。

2. 汽车制动系统：磁阻传感器可以用于测量车轮的转速和位置，从而自动控制制动系统。

3. 电子秤：磁阻传感器可以用于测量重量和压力，从而实现计量和管理功能。

4. 磁测量：磁阻传感器可以用于测量磁场强度和方向，以实现地球物理勘探、磁力计等应用。

磁阻传感器工作原理-暑夏天空我的博客-与非博客-与非网和3
个其他页面？
干簧管与电阻串联组成一组电路，若干组这个电路并联，再与信号发生器连接，当磁铁随测量介质变化而运动时，吸合干簧管接通电阻与信号发生器产生相应的电信号！（每个与干簧管连接的电阻阻值不一样，从而产生不同的电信号）一般作为液位测量用！
磁阻传感器是基于磁阻效应工作原理，其核心部分采用一片特殊金属材料，其电阻值随外界磁场的变化而变化，通过外界磁场的变化来测量物体的变化或状况。

磁阻传感器具有高精度、高灵敏度、高分辨率、良好稳定性和可靠性、无接触测量及宽温度范围的特点，可进行动态和静态测量。

广泛应用于低磁场测量，角度和位置测量。

磁阻传感器特点：
1. 灵敏度高,输出信号幅值大,并与旋转速度的大小无关
2. 体积小,结构简单,金属盒封装,耐油污粉尘
3. 频率特性优良,能检测静止状态的转速
4. 内偏置磁钢
5. 抗电磁干扰能力强。
