管道流体原理管道是一种常见的输送流体的工程结构，广泛应用于石油、化工、水利、供热等领域。
了解管道流体原理对于设计和操作管道系统至关重要。
本文将介绍管道流体的基本原理以及与之相关的一些重要概念和公式。
一、流体基本概念流体是指在外力作用下可以流动的物质，包括液体和气体。
与固体相比，流体的分子间距较大，分子间相互作用力较小，因此具有流动性。
流体的性质可通过以下两个基本参数来描述：1. 密度（ρ）：流体单位体积的质量，通常以千克/立方米（kg/m³）表示。
2. 粘度（μ）：流体内部抵抗剪切力的能力，即流体的黏稠程度，通常以帕斯卡秒（Pa·s）表示。
二、流体力学中的基本定律1. 连续方程：根据质量守恒定律，流体在管道中的质量守恒可由连续方程描述。
连续方程的数学表达为：∂ρ/∂t + ∇·(ρv) = 0其中，∂ρ/∂t表示流体密度随时间的变化率，∇·(ρv)表示流体质量流入单位面积内的变化率。
2. 动量方程：根据动量守恒定律，流体在管道中的动量守恒可由动量方程描述。
动量方程的数学表达为：∂(ρv)/∂t + ∇·(ρv⃗v) = -∇P + ∇·τ + ρg⃗其中，∂(ρv)/∂t表示流体动量随时间的变化率，∇·(ρv⃗v)表示流体动量流入单位面积内的变化率，∇P表示压力梯度，∇·τ表示剪应力的散度，ρg⃗表示重力作用力。
三、流体在管道中的流动状态管道中的流体可分为层流和湍流两种流动状态。
1. 层流：当流体在管道中呈现出较为有序的分层流动状况时，称为层流。
层流时，流体的速度随距离变化较平缓，流线间相对稳定，分子间相互作用力起主导作用。
层流的特点是低速、流线整齐。
2. 湍流：当流体在管道中呈现出非线性、脉动和流线交错等现象时，称为湍流。
湍流时，流体的速度和压力有大幅度波动，分子间相互作用力起次要作用。
湍流的特点是高速、流线混乱。
管道输送原理管道输送是一种常见的物流运输方式，它通过管道将物体或流体从一个地方输送到另一个地方。
管道输送广泛应用于石油、天然气、水、化工品等领域，具有高效、快速、经济等特点。
本文将详细介绍管道输送的原理。
一、管道输送的基本原理管道输送的基本原理是利用压力差将物体或流体从一个点推动到另一个点。
在管道中，通过增加压力将物体或流体推动向较低压力的方向。
管道中的流体在受到压力作用下，会沿着管道的方向流动，实现输送的目的。
二、流体的性质对管道输送的影响管道输送的效果受流体的性质影响较大。
流体的黏度、密度、流动性等参数会影响管道输送的阻力和能耗。
例如，黏稠的液体需要更大的压力来推动，而密度大的流体则需要更大的管道直径来保持流速。
三、管道的选择与设计合理选择和设计管道是实现高效输送的关键。
管道的直径、材料、布局等因素都影响着输送的效率和成本。
对于大流量的物体或流体，需要选择较大直径的管道以减少阻力；对于特殊介质，需要选择耐腐蚀性能良好的管道材料。
四、管道输送系统的维护与管理管道输送系统的维护与管理对于确保长期稳定的运行至关重要。
定期的检查、维修和清洗可以防止管道堵塞、泄漏和损坏。
在管道系统中设置监测装置，及时发现问题并采取相应措施，有助于提高输送效率和安全性。
五、管道输送的优势和应用领域管道输送相比其他物流运输方式具有许多优势。
首先，管道输送速度快，能够满足大规模的物质流动需求。
其次，管道输送成本低，节约能源和人力资源。
此外，管道输送对环境污染较小，利于可持续发展。
管道输送广泛应用于各个领域。
在石油、天然气工业中，管道输送是主要的物流运输方式，将大量的石油和天然气从油田、气田输送至加工厂或消费地。
在化工工业中，管道输送用于运输各种化学原料和成品。
在城市水务系统中，管道输送用于供水和排水。
此外，管道输送也被应用于工业废水处理、食品工业等多个领域。
总之，管道输送是一种高效、经济的物流运输方式，基于压力差原理实现物体或流体的输送。
管道中的液体流动管道中的液体流动是液体在管道中运动和传输的过程。
液体流动在日常生活和工业生产中起着重要的作用，涉及到很多领域，如供水、石油输送、化学工程等。
了解液体在管道中的流动规律，对于管道设计、操作和维护都具有重要意义。
一、液体流动的原理液体流动的原理主要涉及两个重要的物理学定律，即贯穿流方程和伯努利定律。
1. 贯穿流方程贯穿流方程是描述液体流动的基本方程之一，可以表示为：Q = Av其中，Q是液体的流量，A是流体通过管道横截面的面积，v是液体的流速。
贯穿流方程表明，在单位时间内通过管道单位面积的液体流动的体积等于液体的流速乘以管道的横截面积。
2. 伯努利定律伯努利定律是描述液体在流动过程中能量转换的定律，可以表示为：P + 1/2ρv² + ρgh = 常数其中，P是液体的压力，ρ是液体的密度，v是液体的流速，g是重力加速度，h是液体的高度。
伯努利定律表明，在液体流动中，液体的压力、速度和重力势能之间存在着相互转换的关系。
二、管道中的液体流动类型在管道中，液体的流动可以分为层流和湍流两种类型。
1. 层流层流是指液体在管道中呈现出规则的、无交错的流动状态。
在层流中，液体的流速是均匀的，流体粒子的速度分布呈现顺序排列，层与层之间不存在明显的混合和对流的现象。
层流具有流速低、流动平稳和粘性损失小等特点。
2. 湍流湍流是指液体在管道中呈现出不规则的、随机的流动状态。
在湍流中，液体的流速不均匀，流体粒子的速度呈现混乱的分布，存在着涡流和涡旋的运动。
湍流具有流速高、流动不稳定和粘性损失大等特点。
三、影响管道液体流动的因素管道液体流动受到多种因素的影响，主要包括以下几个方面：1. 管道的几何形状管道的几何形状直接影响液体的流速和流量。
例如，管道的直径和长度会影响液体流动的阻力和压力损失，管道的弯曲和收缩等处会引起液体的湍流和涡流现象。
2. 液体的性质液体的粘度、密度和流变性质等都会对液体的流动特性产生影响。

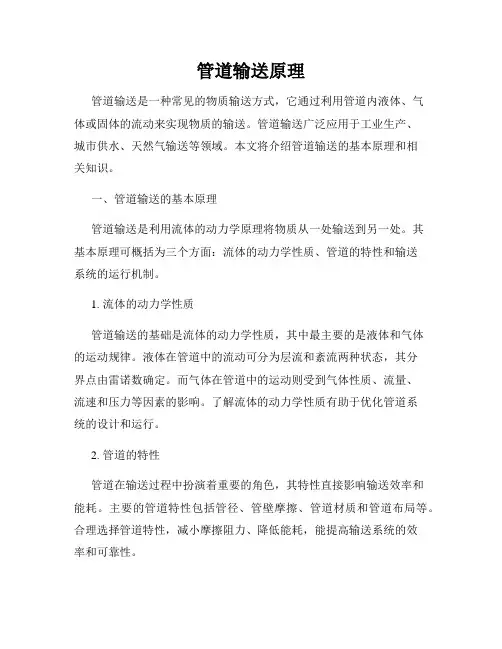

管道输送原理管道输送是一种常见的物质输送方式，它通过利用管道内液体、气体或固体的流动来实现物质的输送。
管道输送广泛应用于工业生产、城市供水、天然气输送等领域。
本文将介绍管道输送的基本原理和相关知识。
一、管道输送的基本原理管道输送是利用流体的动力学原理将物质从一处输送到另一处。
其基本原理可概括为三个方面：流体的动力学性质、管道的特性和输送系统的运行机制。
1. 流体的动力学性质管道输送的基础是流体的动力学性质，其中最主要的是液体和气体的运动规律。
液体在管道中的流动可分为层流和紊流两种状态，其分界点由雷诺数确定。
而气体在管道中的运动则受到气体性质、流量、流速和压力等因素的影响。
了解流体的动力学性质有助于优化管道系统的设计和运行。
2. 管道的特性管道在输送过程中扮演着重要的角色，其特性直接影响输送效率和能耗。
主要的管道特性包括管径、管壁摩擦、管道材质和管道布局等。
合理选择管道特性，减小摩擦阻力、降低能耗，能提高输送系统的效率和可靠性。
3. 输送系统的运行机制管道输送系统通常包括输送站、管道和控制装置等组成部分。
输送站用于将物料输入管道，并通过控制装置实现流量和压力的调节。
通过控制装置可以减小流体的波动和压力损失，保证系统的平稳运行。
此外，还需要考虑输送的物料特性、温度、粘度等参数的影响。
二、管道输送的应用领域管道输送广泛应用于各个领域，以下是其中几个常见的应用领域：1. 石油和天然气工业管道输送在石油和天然气工业中起到关键作用。
它们是将石油和天然气从生产地输送到市场的主要手段。
通过长距离的管道输送，可以将大量的石油和天然气快速、高效地运输到各地供应商和消费者。
2. 城市供水城市供水是管道输送的另一个主要应用领域。
通过将水源引入城市，并通过管道输送到各个家庭和机构，保障了城市居民的日常用水需求。
管道输送系统通常包括水源地的提取、水处理、储存和输送等环节。
3. 化工和制药工业在化工和制药工业中，管道输送被广泛应用于各种流体介质的输送。

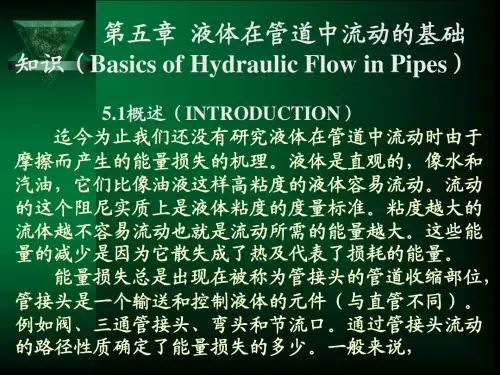

第五章液体在管道中流动的基础知识（Basics of Hydraulic Flow in Pipes）5.1概述（INTRODUCTION）迄今为止我们还没有研究液体在管道中流动时由于摩擦而产生的能量损失的机理。
液体是直观的，像水和汽油，它们比像油液这样高粘度的液体容易流动。
流动的这个阻尼实质上是液体粘度的度量标准。
粘度越大的流体越不容易流动也就是流动所需的能量越大。
这些能量的减少是因为它散失成了热及代表了损耗的能量。
能量损失总是出现在被称为管接头的管道收缩部位，管接头是一个输送和控制液体的元件（与直管不同）。
例如阀、三通管接头、弯头和节流口。
通过管接头流动的路径性质确定了能量损失的多少。
一般来说，路径越弯曲，损失越大。
在许多液体传动的使用中，管接头造成的能量损失超过了管道中因粘性流动的损失。
在液压传动系统中所有的能量损失保持在最小的容许范围是非常重要的。
这要求适当选择组成系统的油管和管接头的尺寸。
通常，油管直径或管接头尺寸越小，损失越大。
虽然，使用大直径的油管和管接头会增大成本和占用更大的空间，因此，选择元件尺寸就意味着在能量损失和元件成本、占用空间之间的平衡。
油管和管接头的阻尼可以由根据实验得出的经验公式确定。
这些公式可以计算任何系统元件的能量损失。
伯努利方程和连续方程可以用来完成液压传动系统的分析。
这包括计算液压传动系统所有元件的压力降、流量和功率损失。
5.2 层流和紊流（LAMIMAR AND TURBULENT FLOW）我们在第3章中讨论液体在管道中流动时，假定在任何位置其速度都为一定值。
然而，当液体在管道中流动时，其与管壁接触的流层速度为0。
这是由于粘度，导致液体微粒粘着在管壁上。
流层的速度随着与管壁的距离的增大而提高，其最高速度出现在管道中心。
如右上图所示。
实际上，管道中的流动有两种基本形态，这取决于影响流动的不同因素。
1.层流：第一种形态称为层流，它表明液体以平滑层或薄片流动。
绪论一：传输过程是动量传输、热量传输、质量传输过程的总称，简称“三传” 或者“传递现象”。
动量传输：垂直于流体流动的方向上，动量由高速度区向低速度区的转移。
热量传输：热量由高温度区向低温度区的转移。
质量传输：物系中一个或几个组分由高浓度区向低浓度区的转移。
传输过程的本质：传输过程是物质或能量从非平衡态到平衡态转移的物理过程。
是某物质体系内描述体系的物理量（如温度、速度、组分浓度等）从不平衡状态向平衡状态转移的过程。
平衡态概念——是指体系内物理量不存在梯度。
例如热平衡是体系内的温度各处均匀一致。
不平衡态概念——是体系内物理量存在梯度，这时物系内的物理量不均匀，就会发生物理量的传输传输原理主要研究传输过程的传递速率大小与传递推动力及阻力之间的关系。
二：金属加工成形的分类：热态成形——金属的成形过程，是在较高温度状态下，通过高温手段，使金属成形。
冷态成形——金属在常温下，使金属成形。
如：切削、冲压、拔丝。
三：金属热态成形的四种工艺（“三传” 现象广泛存在）1. 铸造：液态(或固液态)金属——注入模具中——降温、凝固。
2. 锻压：金属加热至塑性变形抗力小、但是仍然为固体的状态，采用锻打、加压手段，而获得一定的形状的工艺方法。
3. 焊接：焊接是通过加热、加压，或两者并用，用或者不用填充材料，使两工件产生原子间结合的加工工艺和连接方式。
4. 热处理：热处理就是将工件通过热处理（高温加热，冷却速度不同）达到调整材质（如基体组织发生变化，硬度发生变化），以及削除应力。
⏹流体力学（Hydrodynamics）研究动量传输主要研究在各种力的作用下，流体本身的静止状态和运动状态；以及流体和固体界壁间有相对运动时的相互作用和流动规律。
⏹传热学（Heat Transfer ）：研究热量传输主要研究不同温度的物体，或同一物体的不同部分之间热量传递的规律。
⏹传质学（Mass Transfer ）：研究质量传输主要研究质量传递的有关理论。
