漆包线进料检验规范

1. 目旳为了严格控制漆包线来料质量，规范漆包线检查规范检查原则，为该产品旳验收工作提供指引根据。

2. 合用范畴本规范合用于公司漆包线来料旳检查验收。

3. 引用原则GB6190 漆包圆绕组线GB4074.2 漆包线实验措施（尺寸测量）GB4074.11 漆包线实验措施（热冲击实验。

圆线）GB4074.17 漆包线实验措施（击穿电压实验。

圆线）4. 技术规定4.1漆包圆线应符合GB6190旳规定和我司研发部产品规格书规定4.2 导体不圆度（导体标称直径0.063mm以上）任一点上最小直径和最大直径差应不大于表1和表2中导体公差栏旳值。

4.3 最小漆膜厚度和最小自粘层厚度（导体标称直径0.063mm以上）4.3.1 非自粘性漆包线最小漆膜厚度应不小于表1旳规定值。

4.3.2 自粘性漆包线涉及自粘层厚度在内旳最小漆膜厚度应不小于表2旳规定值。

4.4 最大外径4.4.1 非自粘性漆包线最大外径应不超过表1旳规定值。

4.4.2 自粘性漆包线最大外径应不超过表2旳规定值。

4.5 电阻不用直径旳导线电阻值应如表3所示。

表3 不同直径导线旳电阻值4.6.5000V，1min旳耐压实验，其耐压泄漏≤1mA。

4.7 盐水弯曲针孔实验常态下旳漆包线盐水弯曲针孔实验是将试样折成正方形，检查漆包线漆膜旳持续性和附着性。

测试原理。

根据电解铜旳原理，试样开裂点露出旳裸导体铜发生电解反映，气孔处呈现红色状，即为针孔。

其反映式如下：2Cu+2H2O——2CuO(红色）+2H2合格鉴定措施：在弯曲旳四角上，0.07 mm如下旳漆包线总数小于或等于3个弯曲针孔鉴定合格，反之为不合格。

在弯曲旳四角上，0.07 mm及以上旳漆包线，弯曲针孔总数小于或等于4个鉴定合格，反之为不合格。

鉴定期，应排除直线（常态）针孔。

如有直线针孔，不应计入弯曲针孔总数，或应重新取样。

弯曲针孔越多，阐明漆膜附着力越差或脱漆。

5. 检查项目和检查措施5.1外观检查：5.1.1包装有无标记，外标记与实物与否一致，标记与否注明厂商、产品名称、净重、导体直径、漆膜级别、制造日期等。

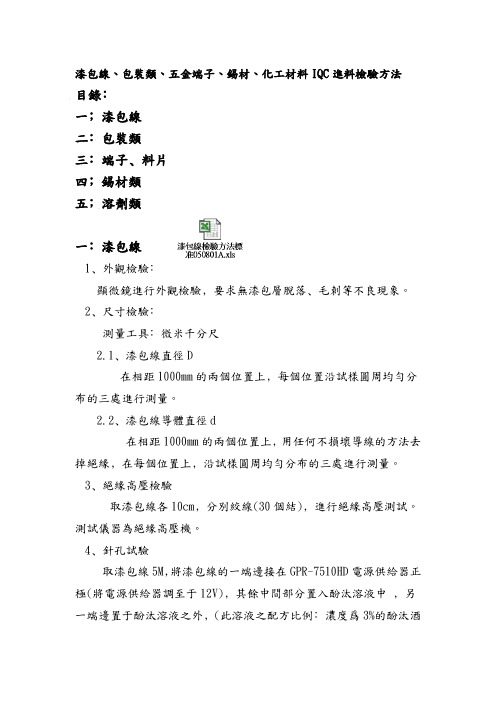

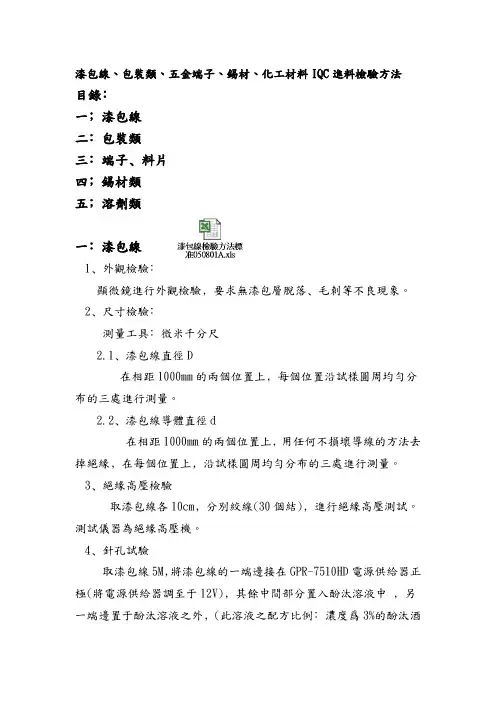

漆包線、包裝類、五金端子、錫材、化工材料IQC進料檢驗方法目錄﹕一﹔漆包線二﹕包裝類三﹕端子﹑料片四﹔錫材類五﹔溶劑類一﹕漆包線1﹑外觀檢驗﹕顯微鏡進行外觀檢驗﹐要求無漆包層脫落﹑毛刺等不良現象。

2﹑尺寸檢驗﹕測量工具﹕微米千分尺2.1﹑漆包線直徑D在相距1000mm的兩個位置上﹐每個位置沿試樣圓周均勻分布的三處進行測量。

2.2﹑漆包線導體直徑d在相距1000mm的兩個位置上﹐用任何不損壞導線的方法去掉絕緣﹐在每個位置上﹐沿試樣圓周均勻分布的三處進行測量。

3﹑絕緣高壓檢驗取漆包線各10cm﹐分別絞線(30個結)﹐進行絕緣高壓測試。

測試儀器為絕緣高壓機。

4﹑針孔試驗取漆包線5M﹐將漆包線的一端邊接在GPR-7510HD電源供給器正極(將電源供給器調至于12V)﹐其餘中間部分置入酚汰溶液中﹐另一端邊置于酚汰溶液之外﹐(此溶液之配方比例﹕濃度爲3%的酚汰酒精溶液﹐再加入到濃度爲0.2%的食鹽水中)﹐負極放於酚汰溶液內﹐觀察1分鐘后﹐有無小孔(氣泡)等不良現象。

5﹑導體電阻測試取漆包線1M進行電阻測試﹐測試儀器為WK3260B。

6﹑耐溶劑測試(適用于導體標稱直徑0.250mm以上的漆包線)(具體規范參考GB/T 4074.4-1999)6.1﹑標准溶劑配比(體積比)﹕-----60%石油溶劑﹐其芳香組份最大含量為18%﹔-----30%二甲基苯﹔-----10%丁醇所使用的鉛筆硬度應符合有關產品標准的規定。

每次試驗前﹐鉛筆尖應用細銼磨尖﹐并按圖1所示磨成對稱于其軸心的60度角。

圖11—試樣﹔2—鉛筆﹔3—試驗平台6.2﹑試驗程序一根約150mm長的漆包線校直試樣應在強迫通風的(130 ±3)℃烘箱中預處理10min.然后將有效長度試樣浸入盛有標准溶劑的玻璃容器中30min﹐溶劑溫度為(60 ±3) ℃。

然后從溶劑中取出試樣。

應在取出試樣后30s內測量其表面的硬度。

試樣應按圖2所示放在光滑硬表面上。

漆包线检验标准1.外观检验：表面光滑，色泽均匀，无漆瘤和白色润滑剂，表面绝缘漆膜无脱落、氧化、划痕、损伤，无打结现象2.尺寸检验：2.1 漆包线直径：标准参照IEC60317对照表，检验方法：千分尺2.2 导体直径：标准参照IEC60317对照表，检验方法：千分尺2.3 漆包线漆膜厚度：标准参照IEC60317对照表，检验方法：千分尺2.4 导体误差值：标准参照IEC60317对照表3.电性能：3.1 电阻取要检验的漆包线1m, 将两端的漆膜刮去，测量漆包线的电阻，电阻测量值要与IEC60317的要求电阻范围内；标准温度20度，换算公式：20度的电阻/234.5+标准温度=实际测量电阻/234.5+测量温度。

3.2 可焊性①剪取需要检验的铜线材料；②根据材料可焊性条件范围设定锡炉温度；③使用温度测量器对锡炉温度测量确认锡炉温度在材料承认书的可焊性条件范围内；④焊锡条件依材料承认书，铜线上锡效果：当铜线浸锡后目检表面着锡面积95%以上,不遗留残渣。

⑤.非直焊性线径剥皮处理后依(第①-④点)作业。

3.3 针孔及漏电流测试3.3.1配置溶液及接线A. 配置盐水溶液：食盐30 克，清水10 公斤，浓度为3‰；B. 配置酚酞溶液：酒精100 克，酚酞3 克；C. 配置溶液：每10 公斤盐水溶液加入20 毫升酚酞溶液；D. 按图1 检查盐浴装置正负极接线是否正确。

导电体接正极直接接入盐浴池，被测定转子接负极；E. 将电源正负极正确连接后，通直流电12V1000mA，每次做盐浴前要检查溶液的导电性能，将“+”和“-”极直接浸入盐浴池中，观察电流表的读数，导通电流是否达到标准值：500mA，当电流达到500mA及以上才可测试。

3.3.2 漏电流及针孔数测试标准电流法测试标准针孔数测试标准如针孔数量少于五个且不在同一个部位30米之内，则可以接受，其它情形均不能接受。

3.4 击穿电压取漆包线0.5m对折一次，将对折部位剪断并刮去四根线漆皮，然后再对折两次，并将对折后的漆包线扭成麻花状态,扭绞33圈，（两端各有两个线头）分别用高压仪测试同一端的两根线头的耐高压能力。

漆包线进厂检验规程一范围、职责1 范围本规程规定了本公司安标矿用产品配套的YBDZ电机用漆包线检验方法，适用于外购漆包线进厂时检验。

2目的规范检验方法和行为，保证产品质量，从而保证用户的使用安全。

3职责质量控制部的进厂物资检验人员负责对进厂YBDZ电机用漆包线的检验，检验时做好记录。

检验记录保存五年。

二内容4 漆包线的检验4.1 检验的依据和抽样方法4.1.1 检验的依据GB/T6109漆包圆绕组线、YBDZ-2.0-01.1a图纸及其他相关技术要求。

4.1.2 抽样方法(1) 击穿电压：漆包线按每个批次每15卷为一组取五个样，作为耐高压试验的试样。

超出15卷的倍数或不足15卷的按一组取样。

取样分别从不同规格不同生产批次进的漆包线中进行。

(2) 尺寸检验：可随机在整卷上或高压试验后不影响尺寸检验的线段上测量。

4.2 漆包线的采购，应在我公司评定的合格供方中进行。

产品包装应有合格证，标签上有制造厂名及商标、漆包线的产品名称、漆膜种类、执行国家标准的编号、漆包线的直径和漆膜级别、出厂日期。

4.3 外观检查用正常视力检查，卷绕在线盘或线轴上的漆包线，漆膜应光滑、均匀、连续、无斑纹、无气泡和杂质。

4.4 尺寸检查4.4.1 导体直径导体直径与标称之差应不超过表1的规定值。

4.4.2 导体不圆度任一点上最小直径和最大直径之差应不大于表1第2栏的绝对值。

4.4.3 最小漆膜厚度最小漆膜厚度应不小于表1 的规定值。

4.4.4 最大外径最大外径应不超过表1 的规定值。

表1 漆包线尺寸4.5 柔韧性和附着性圆棒绕线试验（导体标称直径1.600毫米及以下），漆包线在等于其自身标称直径的圆棒上卷绕后，漆层应不开裂。

4.6击穿电压导体标称直径0.100毫米以上2.5毫米以下的漆包线，取五个试样中应至少有四个在小于或等于表2的电压下不发生击穿。

表2 击穿电压数值表5 检验结果检验合格的，检验人员在入库单上签字放行，业务负责人办理入库。

漆包線檢驗標準規範
一.目的:
針對多家漆包線供應商品質不一,建立規範化的漆包線入料檢驗標準
二.铜线检验主要項目
1. 外观:
1-1、检测工具：10倍放大镜
1-2、检测方法：对于直径等于或大于1.83mm的漆包线，其外观质量用正常目力检验，对于直径小于1.83mm的漆包线采用放大倍数不超过10倍的放大镜检查。

1-3、漆包线表面品质要求
漆包线线表面光滑、色彩均匀、应无起珠、漆瘤、黑斑、黑线、氧化、开裂、碰伤划痕、裸线线花等不良缺陷、常温下不粘着、排线均匀。

以目视,手触,指甲法等检查,
A有无伤痕或污损;
B表面之光滑度,光泽,颜色是否均匀;
C以指甲刮擦,漆膜是否易脱落.
2. 尺寸檢測: (內徑和外徑與及膜厚)
2-1、检验工具：0.001mm普通外径千分尺、0.001mm千分尺、火機
2-2、检验方法：漆包线外径在相距1000mm的位置上，每个圆周均匀颁点三处进行测量，取两个位置六个测量值的平均值作为测量结果，然后在测量漆包线外径处用火烧去导体上附着的漆膜，用和上面相同的方法测量导体直径，漆包线外径与导体直径之差即为漆包线的漆膜厚度。

2-3、品质要求：
A漆包线导体线径必须在公差允许范围内，不允许有偏大或偏小现象；
B漆包线完成外径必须控制在标准范围内，不允许有偏大或偏小现象；
C漆膜厚度不允许有偏小现象，且具有耐压性。

3. 針孔试验: (三层绝缘线針孔为0个,TC/TR漆包線要求为0个)
检验工具：针孔试验仪、水盆、剪刀、提钩、温湿两用温度计、玻璃杯
3-1、检验原料：食盐、酝酿、清水
3-2、检验方式：成品检验、性能检验每种规格各抽检2轴。

漆包线检验规范一、漆包线入厂检验1、基本要求：电机漆包线的生产家，原则上都必须通过IS09001—2000质量管理体系认证。

供应商提供的有关产品合格证明材料必须真实、完整。

2、检验仪器、设备及量具要求：用于检测的仪器仪表应在合格检定期内，工装经合格验收后方可投入使用。

‘二、检验内容及方法：（一）外包装检验1入库包装数量检查、2供应商应提供材质单和质量检验合格证。

3每个包装件上的标签应至少包含制造厂名和商标、产品型号规格、净重、制造(生产)日期、标准编号等信息。

4产品型号为QZ-2／130，有UL证明或标识。

5包装件漆包线应整齐而紧密地绕在线盘上。

（二）性能检查：1、外观检查：用目视的方法检查每轴漆包线的漆膜不应有明显的气泡、划伤、破损等现象。

2、带漆皮线径检查：（1）抽样方法：全检。

（2）测量工具：外径干分尺（3）测量步骤：A．在每包装件上导线相距1000mm的两个位置，每个位置沿试样圆周均匀分布的三处进行测量，测力应符合表1。

B．记录漆包线导体两个端头位置上六个测量值并计算平均值，平均值应符合表1。

（4）、裸线线径检查：抽样方法：每批次抽样为2包装件(≤2全检)，在该包装件上取一根长度不小于1000mm的试样。

（5）测量工具：外径千分尺(0—25)。

（6）测量步骤：A.将漆包线两端距线头10—30mm处的漆皮清理干净(可采用火烧)B.在每端头沿试样圆周均匀分布的三处进行测量，测力应符合表1C.记录漆包线导体两个端头位置上六个测量值并计算平均值，平均值应符合表1表1标称直径(mm) 带漆皮线径平均值不大于(mm)带漆皮／裸线测力(N)裸线直径范围(mm)φ0．23 φ0．28 0．75／1．25 φ0．226—φ0．234φ0．3l φ0．365 0．75／1．25 φ0．306—φ0．314φ0．33 φ0．390 0．75／1．25 φ0．326—φ0．334φ0．38 φ0．44 0．75／1．25 φ0．375—φ0．385φ0．41 φ0．47 0．75／1．25 φ0．405—φ0．415φ0．42 φ0．483 0．75／1．25 φ0．415-φ0．425φ0．45 φ0．513 0．75／1．25 φ0．445—φ0．455φ0．47 φ0．537 0．75／1．25 φ0．465—φ0．475φ0．49 φ0．556 0．75／1．25 φ0．485—φ0．495φ0．59 φ0．664 1／3 φ0．584—φ0．596 、漆包线的进料检验：抽取方法可以按照国标，当然如果公司是自己的，只是为了确定质量可以自行规定，一般每批线抽取3轴即可；检验方法国标同样有规定，不过一般公司不具备国家要求的所有检验用设备，只是通过检验来确定漆包线符合使用要求即可，这样的话，检验以下几项就可以，一是外观，不能有伤线，无线头，颜色异常等等；二是内径和外径，用千分尺来测量；三是绕线后的盐水针孔，有些线去过直接测针孔可能没问题，但是绕线后就不行了，这是漆膜附着性不好造成的，针孔一般测5米长的线，针孔数量小于12个就行；漆包线的抽检按轴数进行抽检，如10轴中抽检1轴。

A01A02損傷N GO K定義：來料漆包線出現漆包層脫落﹐露銅敘述：來料漆包線未出現漆包層脫落﹐露銅，冲伤﹑刮伤﹑折伤等伤痕或致露铜材或致断开﹐判為合格。

檢驗方法：顯微鏡檢驗(40X)/承認實物樣品檢驗方法：30cm處目視/顯微鏡檢驗(40X)/承認實物樣品敘述：來料材料與承認樣品實物比對﹐來料與承認樣品一樣時﹐為合格。

敘述：1.來料材料與承認樣品實物比對﹐發現來料與承認樣品不一樣時﹐為不合格。

2.來料實物標識與規范要求不符﹐為不合格。

例﹕左圖中來料漆包線線徑為0.08mm﹐但承認規格直徑為0.10mm 與承認書不相符﹐判為不合格。

漆包線混料N GO K定義：來料漆包線與實物樣品不相符(外觀檢驗取樣標准﹕每批每種顏色各取1米長)敘述：來料漆包線有出現漆包層脫落﹐露銅，冲伤﹑刮伤﹑折伤等伤痕或致露铜材或致断开﹐影响产品性能﹐判為不合格。

實際來料承認樣品直徑0.10mm直徑0.08mmNG OK第 1 頁A03A04A05漆包線變色O K檢驗方法：30cm處目視/顯微鏡檢驗(40X)/承認實物樣品敘述﹕來料漆包線有出現 发黑﹑发黄﹑发白等氧定義：來料漆包線有出現漆包層變色定義：來料漆包線有出現漆包層脫落敘述：來料漆包線無漆包層脫落，判為合格。

定義：來料漆包線有出現臟污現象敘述：來料漆包線有出現漆包層脫落，判為不合格。

N G敘述：來料漆包線有出現臟污，. 沾油渍﹑异物等杂质不能去除﹐影响制程作业判為不合格。

O K 敘述：1.來料漆包線無臟污﹑沾油渍﹑异物等杂物﹐判為合格。

2.來料漆包線有出現臟污，但不影響使用，判為合格。

漆包層脫落臟污檢驗方法：30cm處目視/顯微鏡檢驗(40X)/承認實物樣品檢驗方法：顯微鏡檢驗(40X)/承認實物樣品N G漆包線類檢驗標准敘述：來料漆包線無漆包層變色，判為不合格。

來料漆包線有出現 发黑﹑发黄﹑发白等氧化变色﹐或與承認樣品顏色差異明顯，或顏色不易分辨﹐ 影响产品性能﹑制程作业﹐判為不合格。
