1214反击式破碎机技术参数及优势分析

生产能力：30-800t/h【适用范围】：用于建材、矿山、冶金、交通、铁路等众多行业中。

【处理物料】：高岭土、白云石、石膏、石墨、石灰石、长石、方解石、滑石、重晶石等物料。

反击式破碎机简介反击式破碎机，俗称“反击破”是一种利用冲击能来破碎物料的新型高效率破碎设备。

能处理粒度不大于120-500mm、抗压强度不超过320pa的各种矿石、岩石（花岗岩、石灰石、混凝土等）的中硬物料。

主要应用于采矿、水泥、化工、建筑、铁路、能源、高速公路、各种矿石破碎，可作为二段破碎设备。

结构特点【反击式破碎机/ 优势】*块度大、产品石粉少：进料口大，破碎腔高，适应物料硬度高，块度大、产品石粉少，污染少。

*机件磨耗小、综合效率高：反击破碎机破碎功能全且生产率高、机件磨耗小、综合效率高，产量高。

*产出粒度级别多，经济可靠：调节板锤间隙，产出各种粒度的石子，机器刚性强，转子具有大的转动惯性，冲击力大。

*配件寿命长：工作中破碎功耗小、锤轴安装可调，锤头寿命长【反击式破碎机/ 工作原理】利用冲击能破碎物料。

物料进入板锤作用区时，与(由电动机带动下)高速旋转的转子上的板锤撞击破碎,然后又被抛到反击装置上进行破碎，又被弹回板锤作用区重新破碎，此过程重复进行，直到物料被破碎到所需粒度，由出料口排出。

调整反击架与转子之间的间隙可改变物料出料粒度和物料形状。

反击式破碎机/ 技术参数型号规格（mm）进料口尺寸（mm）进料粒度（mm）处理能力（t/h）功率（kw）外形尺寸（长×宽×高）（mm）总重量（t）PF-1007Φ1000×700400×73030030-704P 37-452330×1660×230012PF-1010Φ1000×1050400×108035050-904P 45-552370×1700×239015PF-1210Φ1250×1050400×108035070-1306P 1102680×2160×280017.7 PF-1214Φ1250×1400400×143035080-1806P 1322650×2460×280022.4 PF-1315Φ1320×1500860×1520500100-2806P 2003180×2720×312027PF-1320Φ1300×2000993×2000500140-3806P 2503220×3100×312034PF-1520Φ1500×2000830×2040700200-5504P 315-4003959×3564×333050.6 PF-1820Φ1800×20001260×2040800400-8004P 630-7104400×3866×400983.21注：该系列反击式破碎机适用于硬岩破碎，其典型产品花岗岩出料粒度≤40mm占90%。

目录一、前言 (1)二、主要技术参数 (1)三、工作原理与结构特征 (1)四、安装、调试与试运转 (2)五、维护与保养 (3)六、操作规程 (5)七、可能发生的故障和消除方法 (5)八、安全规程 (6)九、易损件索引 (6)十、PF-1214基础图 (9)PF-1214反击式破碎机使用说明书PF-1214反击式破碎机是我公司的技术代表作。

在开发这一优秀作品中，我们特别注意该机具有下列几项特征：可靠的结构；广泛的运用；较高的生产能力；较少的损耗；简单的操作和保养；便于迅速更换磨损零部件和良好安全性。

PF-1214反击式破碎机已经发展到能破碎较应硬的物料，能处理最大进料粒度不大于350mm、抗压强度不超过320Mpa的岩石。

突出的优点是产品成品呈立方体，无张力及裂缝，粒形极好，广泛应用于建材、交通、能源、水泥、矿山、化工等行业。

本机不适用于表面水分大于8～10%的矿石或粘性物料的破碎。

■本机器是一种利用冲击能来破碎的破碎机械。

当物料进入板锤作用区时，受到板锤的高速冲击而破碎，并被抛向安装在转子上方的反击破装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎。

此过程重复进行，直到物料被破碎至所需粒度，由机器下部排出为止。

调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

本机在后架上采用自重式保险装置，当非破碎物料进入破碎腔后，前后反击架后退，非破碎物料从机内排出。

■结构和特征如图1所示，PF-1214反击式破碎机主要由转子、反击架、机架和传动部分等零件组成。

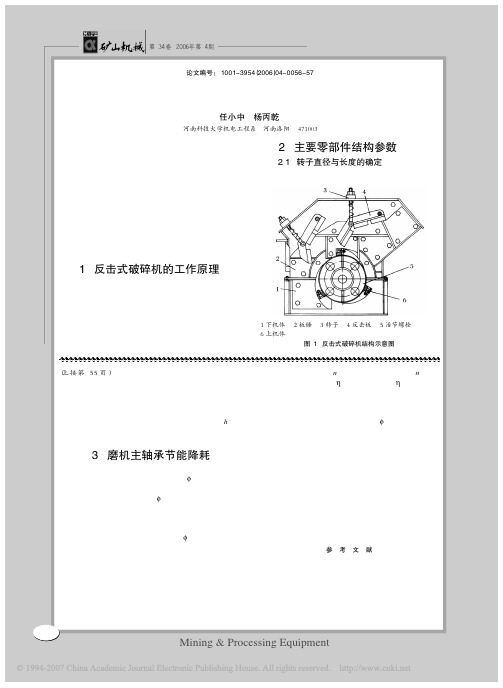

图1 PF-1214反击式破碎机结构图■转子部分转子体是本机心脏部分(见图2).转子架采用钢板焊接而成,板锤被固定在正确的位置,轴向限位装置,能有效的防止板锤窜动.板锤采用高耐磨材料制成.整个转子具有良好的动静平衡和耐冲击性.■机架机架由三部分坚固抗扭的箱形焊接结构组成,彼此用高强度螺栓连接.为保证安全可靠的更换易损件,铰接式机架盖可用机械装置或液压装置打开.建议用户在机架上方设置起吊装置,这将帮助你更为快捷地打开上机架以更换易损件或检测设备.机架两侧均设有检测门.■反击架本机装有前、后两个反击架,均采用自重式悬挂结构.每一反击架被单独的支撑在破碎机机架上.破碎机工作时,反击架借自重保持其正常工作位置;过铁时,反击架迅速抬起,异物排除后,又重新返回原处.反击架与转子之间的间隙可通过悬挂螺栓进行调整.可换反击衬板用斜起结构固定在反击架上.反击衬板可以从磨损较大的地方更换到磨损较小的地方. ■传动部分传动采用高效窄型SPC三角皮带传动.与主轴配合的轮采用胀套联接,便于装拆.转子的速.本机系制造厂装配后成台供应,当用户收到本机后,应对设备进行检查和清点,以清除在运输过程中造成的损失.■安装施工人员应熟悉本产品的结构,性能和技术要求,了解必要的操作规范,并事先制定合适的安装工艺规程.■安装现场需有足够起吊能力的吊装设备.设备安装前设备基础的预留空间和地脚螺栓预留孔的坐标位置应认真检查,并应符合设备总图及有关基础设计资料的规定.设备的纵、横基础坐标(纵横曲线)分别是设备的中心线和转子轴心线.各预留空间和地脚螺预留孔的中心位置差不得大于±10mm.■机体安装机面要求平直，机体与基础的相交面不得漏灰，地脚螺栓应反复紧固。

K1412反击式破碎机说明书一、机器的用途和使用范围Φ1400×1200反击式破碎机可供水泥、建筑、玻璃、燃料、耐火、材料、化学等工业部门作为中细碎各种低硬度的物料，（如石灰石、生石灰、熟料、黏土砖、煤块焦碳炉渣、流铁矿等）之破碎设备，本机器能够适应被破碎物料的水份的百分之拾以下时，不发生堵塞停机事故，本机可以根据使用部门所需要的破碎物料粒度，在一定范围内适当调节来满足。

二、机器的工作原理本机器是利用冲击来进行破碎的，当物料给入机内后，在进入与转子联接的板锤旋转范围内，受到较高速度运转的板锤冲击后，沿着板锤旋转的切线方向高速抛向机体上支柱的反击板而产生撞击，然后又从反击板返回到板锤旋转窝来继续重复上述过程，物料受到板锤，反击板多次冲击及在破碎腔内的相互撞击，使得物料内部组织破坏松解而破裂，被破碎成小颗粒状的物料被迫在板锤与反击板间隙中排出，既成为破碎后的产品。

三、技术规范转子直径1400mm转子宽度1200mm最大进料粒度250mm出料粒度20～60mm主轴转速520转/分生产能力80-155吨/小时电动机型号Y315M-6转速975转/分外型尺寸（长×宽×高）2680×2884×2700四、机器主要组成部分和结构特性本破碎机主要由机体、转子、反击板等部分组成，由电动机经三角皮带传动而使转子高速回转，迎着料下落方向进行冲击而使物料不断破碎至小颗粒后，沿机体下部排出。

转子部分中在转子上固定4块板锤，板锤为比较耐磨损的高铬合金1201材料铸造而成，转子本身固定在主轴上，两端用滚动轴承支承在下机体上。

反击板部分的反击板的一端通过悬挂轴交接于机体上部，另一端由特制的螺钉，利用球面挂搁于机体上的锥形垫圈上，整个反击板体程自由悬挂状态，置于机体内部其悬挂螺钉，可以由机体外部装置的螺母来调节，用来改变反击板和转子的间隙。

机体部分由转子分线分成上下机体两部分，下机体承受整个机器之重量并将地脚螺栓固定于地基上，上下机体在物料破碎区域内壁装保护衬板，上机体上装有便于观察和专修用的侧门及后门。

反击式破碎机使用说明书为了确保本机正常工作，充分发挥本机应有的功能，希望各使用单位在应用本机前首先熟悉本说明书，并按照使用说明书指示进行操作。

一、机器的用途本系列产品是吸收国内外同类产品的优点，经优化设计后推出的新一代产品，可供选矿、化工、水泥、建筑、耐火材料、陶瓷、玻璃等工业部门作中碎和细碎各种中等硬度的矿石之用。

可破碎边长100-500毫米以下，抗压强度不超过350兆帕的物料，如石灰石、生石灰、熟料、炉渣、碎玻璃、花岗岩、玄武岩等。

具有破碎比大、破碎效率高、维修方便等优点。

注：该系列反击式破碎机适用于硬岩破碎，其典型产品花岗岩出料粒度≤40mm占90%。

三、主要结构特点机器主要有机体部分、转子部分和两组反击板等主要部件。

机体部分分为上下机体两个部分组成，全部由钢板焊接而成，上下机体采用螺栓连接，机体内有若干铸铁或铸钢衬板用螺钉固定于机壳内壁以保护机体不受磨损，在机体上设有几个小门便于观察和检修及更换易损零件，门上镶有橡皮带或橡皮胶板密封防尘。

转子部分的转子体由钢板制成。

板锤可以两面使用，两面均磨损后需要更换新的，转子体固定在转子轴上，在转子轴的一端装有三角带轮，动力即由此输入，转子总成由两个滚动轴承的支承而固定在下机体上。

反击板部分是用钢板焊接而成，上面用螺钉固定在高锰钢衬板上，反击板与板锤的间隙可以根据需要加以调节，如有大块矿石或非破碎物（金属零件或其他硬度杂质物等）落入时则反击板会自动向上顶起，起保险作用。

特点：1.采用三腔曲面形破碎腔，使物料打击次数增多，硬挤压、摩擦减少，减少锤头损耗。

2.反击板与锤头间隙方便调节，能有效的控制出料粒度，维修方便。

3.篦子出口安装排铁门，如遇到铁块或硬度不能破碎时可通过铁门排出，保护机件不至打碎，但是不能由此替代除铁器。

3.四、工作原理机器转子由电动机经三角带传动固定方向旋转，在其机体上面悬挂着两组反击板，物料有进料口进入转子上，被固定在转子上的板锤打击至反击板上，再从反击板上落下与转子连续打上去的物料互相冲击，因此物料在转子、反击板之间所形成的破碎腔周而复始的反复运动，而产生强烈的冲击现象，物料沿着其自然裂缝或凹陷破碎。

立轴冲击破碎机参数立轴冲击破碎机是一种用于破碎各种硬质物料的设备，具有高效、环保、节能等特点。

本文将从机器参数、优点和使用注意事项三个方面介绍立轴冲击破碎机，为读者带来全面的指导。

一、机器参数立轴冲击破碎机主要由进料口、转子、活动轴、反击板等部件组成。

具体参数如下：1. 转子直径：一般为400-2000mm，根据不同使用需求可调节转子直径。

2. 成品粒度：可调节0-80mm之间的任何粒度，满足不同用户的使用要求。

3. 处理能力：根据硬度和湿度等因素不同，一般为20-600吨/小时，用户可根据实际需求进行选择。

4. 动力类型：电动或柴油机，可根据用户需要选择不同动力类型。

二、优点1. 高效破碎：立轴冲击破碎机采用高速旋转的转子进行破碎，能够迅速破碎硬质物料，提高生产效率。

2. 环保节能：立轴冲击破碎机在破碎过程中产生的粉尘量少，噪音小，无震动，符合环保标准。

其节能性能也有利于节省能源成本。

3. 适应性强：立轴冲击破碎机适用于硬度不超过中等硬度的各类矿石和石料的破碎，广泛应用于建筑、水泥、冶金、化工、公路等行业。

三、使用注意事项1. 严禁超负荷运行：立轴冲击破碎机在使用过程中应严格按照设备额定处理能力进行操作，避免超负荷运行，以免造成设备损坏。

2. 定期维护保养：对立轴冲击破碎机进行定期维护保养，包括润滑、检查各部件是否磨损等，确保设备的正常运行。

3. 切勿随意改动设备参数：用户在使用立轴冲击破碎机时，不得随意更改设备参数，以免影响设备的正常工作和安全性。

4. 安全操作：在使用立轴冲击破碎机时应加强安全意识，正确佩戴个人防护装备，切勿将手或其他物体伸入设备内部。

总之，立轴冲击破碎机作为一种高效、环保的设备，具备广泛的应用前景。

通过了解机器参数、优点和使用注意事项，用户能够更好地掌握立轴冲击破碎机的使用方法，确保其正常运行和安全操作，提高生产效率，降低生产成本。

目录一、前言 (1)二、主要技术参数 (1)三、工作原理与结构特征 (1)四、安装、调试与试运转 (2)五、维护与保养 (3)六、操作规程 (5)七、可能发生的故障和消除方法 (5)八、安全规程 (6)九、易损件索引 (6)十、PF-1214基础图 (9)PF-1214反击式破碎机使用说明书PF-1214反击式破碎机是我公司的技术代表作。

在开发这一优秀作品中，我们特别注意该机具有下列几项特征：可靠的结构；广泛的运用；较高的生产能力；较少的损耗；简单的操作和保养；便于迅速更换磨损零部件和良好安全性。

PF-1214反击式破碎机已经发展到能破碎较应硬的物料，能处理最大进料粒度不大于350mm、抗压强度不超过320Mpa的岩石。

突出的优点是产品成品呈立方体，无张力及裂缝，粒形极好，广泛应用于建材、交通、能源、水泥、矿山、化工等行业。

本机不适用于表面水分大于8～10%的矿石或粘性物料的破碎。

■本机器是一种利用冲击能来破碎的破碎机械。

当物料进入板锤作用区时，受到板锤的高速冲击而破碎，并被抛向安装在转子上方的反击破装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎。

此过程重复进行，直到物料被破碎至所需粒度，由机器下部排出为止。

调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

本机在后架上采用自重式保险装置，当非破碎物料进入破碎腔后，前后反击架后退，非破碎物料从机内排出。

■结构和特征如图1所示，PF-1214反击式破碎机主要由转子、反击架、机架和传动部分等零件组成。

图1 PF-1214反击式破碎机结构图■转子部分转子体是本机心脏部分(见图2).转子架采用钢板焊接而成,板锤被固定在正确的位置,轴向限位装置,能有效的防止板锤窜动.板锤采用高耐磨材料制成.整个转子具有良好的动静平衡和耐冲击性.■机架机架由三部分坚固抗扭的箱形焊接结构组成,彼此用高强度螺栓连接.为保证安全可靠的更换易损件,铰接式机架盖可用机械装置或液压装置打开.建议用户在机架上方设置起吊装置,这将帮助你更为快捷地打开上机架以更换易损件或检测设备.机架两侧均设有检测门.■反击架本机装有前、后两个反击架,均采用自重式悬挂结构.每一反击架被单独的支撑在破碎机机架上.破碎机工作时,反击架借自重保持其正常工作位置;过铁时,反击架迅速抬起,异物排除后,又重新返回原处.反击架与转子之间的间隙可通过悬挂螺栓进行调整.可换反击衬板用斜起结构固定在反击架上.反击衬板可以从磨损较大的地方更换到磨损较小的地方. ■传动部分传动采用高效窄型SPC三角皮带传动.与主轴配合的轮采用胀套联接,便于装拆.转子的速.本机系制造厂装配后成台供应,当用户收到本机后,应对设备进行检查和清点,以清除在运输过程中造成的损失.■安装施工人员应熟悉本产品的结构,性能和技术要求,了解必要的操作规范,并事先制定合适的安装工艺规程.■安装现场需有足够起吊能力的吊装设备.设备安装前设备基础的预留空间和地脚螺栓预留孔的坐标位置应认真检查,并应符合设备总图及有关基础设计资料的规定.设备的纵、横基础坐标(纵横曲线)分别是设备的中心线和转子轴心线.各预留空间和地脚螺预留孔的中心位置差不得大于±10mm.■机体安装机面要求平直，机体与基础的相交面不得漏灰，地脚螺栓应反复紧固。

PF反击式破碎机说明书Creating customer value with our quality focus------------让品质创造价值产品名称：反击式破碎机型号规格： PF1214本产品经检验合格，准予出厂检验员：检03审核员：审02赣州格林矿山机械一、机器使用范围本机主要适用于矿山、建筑、化工、电力、冶金等行业，破碎抗压强度不超过250兆帕的矿石及石灰石、炉渣、焦碳、煤等，本机不宜用于表面水分大于8-10的矿石或粘物性的破碎。

二、主要技术参数三、结构与工作原理本机结构如下图：本机工作时，电动机通过三角皮带带动转子轴，物料即由于旋转转子上的板锤的高速冲击而破碎，并抛向反击衬板再次破碎，然后又从反击面上弹回到板锤作用区重新破碎，这个过程反复进行。

直到物料被破碎至所需粒度，物料从进料口到第一破碎，再进入第二破碎腔，最后进入第三腔（三腔机型）；当破碎后的矿石粒度小于锤头与反击板之间的缝隙时，就从机内下部排出，即为破碎后的产品。

1、第一反击架；2、第二反击架；3、均整板；4、转子。

四、安装说明本机系由制造厂装配后成台供给，当用户收到本机后，应对本机进行检查，以便消除在运输过程中可能产生的弊病。

本说明书仅包括破碎机的特殊安装说明，其余可按一般机器的安装规程进行安装。

安装破碎机的现场，需有起重设备，以便机器安装，修理使用。

机器安装破碎机必须安装在稳固的钢筋混凝土基础上。

基础高度、深度和面积大小应按土质条件，单独进行计算。

机器的安装尺寸可参照基础图。

基础下部应有足够的空间，以便安装运输设备和设备检修。

为了减小振动，本机和基础之间应填以吸振材料。

本机也可安装于钢架上。

本机出厂时，机器传动装置在右侧，根据现场具体情况允许传动装置在左侧，但基础亦作相应的变更。

五、使用须知（一）启动前的准备工作1．检查轴承内是否有适量的润滑脂。

2．检查各活动关节处是否有卡住现象，并涂上适量润滑脂。

3．检查所有的紧固件是否完全紧固。

反击式破碎机技术参数第一篇：反击式破碎机技术参数反击式破碎机是一种高效的破碎设备，可以将各种中等硬度的物料破碎成不同粒度的颗粒。

它的结构简单、操作方便、破碎力度大，因此广泛应用于水泥、建筑材料、化工、电力、冶金等行业。

一、主要技术参数1. 处理能力：反击式破碎机的处理能力是指单位时间内可以处理的物料体积或重量，一般以t/h或m³/h作为量度单位。

如PFW系列反击式破碎机的处理能力可达到70-400t/h。

2. 进料口尺寸：进料口尺寸是反击式破碎机的进料口大小，又称进料口开口尺寸。

一般来说，进料口尺寸越大，设备处理的物料大小范围就越宽，处理能力也就越大。

如PFW系列反击式破碎机的进料口尺寸为710mm×400mm。

3. 出料口尺寸：出料口尺寸是指反击式破碎机出料器的出口的横向和纵向的长度。

反击式破碎机的出料口尺寸决定了设备处理后物料的粒度大小，对于达到指定粒度要求的物料，出料口尺寸应满足其要求，如PFW系列反击式破碎机的出料口尺寸可调节，可达到0-40mm。

4. 执行标准：反击式破碎机必须符合国家相关标准和标准规定的技术参数。

例如，PFW系列反击式破碎机执行标准为GB/T3077-1999，符合国家矿山机械标准，同时还符合欧洲标准EN10025。

5. 电机功率：反击式破碎机的电机功率是指驱动设备工作的电机功率，一般以kW作为量度单位。

电机功率大小是设备处理能力的一个重要因素，功率大的设备破碎力度强，处理能力大，如PFW系列反击式破碎机的电机功率可达到132kW。

6. 重量：反击式破碎机的重量是指设备自身质量，包括设备主体、电机、液压系统、电气控制系统、传动装置等组成部分。

反击式破碎机重量的大小不仅影响设备的处理能力，还影响其安装、维护等方面。

如PFW系列反击式破碎机的重量为17.5t。

二、适用范围反击式破碎机对中等硬度的物料具有良好的破碎效果，例如石灰石、石膏、砂石、煤、铁矿石、水泥等。
