题目：直齿圆柱齿轮的设计和加工工艺设计学院冀中职业学院学生姓名李朋辉学号2009040217专业机电一体化技术届别2009指导教师姜小丽职称二011年月诚信承诺本人慎重承诺和声明：我承诺在毕业论文(设计)活动中遵守学校有关规定，恪守学术规范，在本人毕业论文中为剽窃他人的学术观点、思想和成果，为篡改研究数据，如有违规行为发生，我愿承担一切责任，接受学校处理。
学生（签名）：李朋辉2011年月日摘要现在齿轮传动是机械传动最常用的形式之一，它在机械、电子、纺织、冶金、采矿、汽车、航天等设备中得到广泛应用。
其中直齿圆柱齿轮是汽车及机械行业中重要的传动零件，其形状复杂，材质尺寸精度表面质量及综合机械性能很高。
本文主要介绍直齿圆柱齿轮的结构及设计和加工工艺。
目录概述…………………………………………………..第一章直齿圆柱齿轮的设计1.1齿轮基础知识……………………………………1.2直齿圆柱齿轮结构及零件图……………………1.3直齿圆柱齿轮材料及其参数合理选取…………第二章直齿圆柱齿轮的加工工艺2.1夹具及毛坯的选取………………………………2.2齿轮加工方法……………………………………2.3齿轮加工方案选择及使用要求…………………2.4直齿圆柱齿轮加工工艺过程……………………结束语………………………………………………..参考文献……………………………………………..概述齿轮是机械行业量大面广的基础零件，广泛应用于机床，汽车，摩托车，农机，建筑机械，航空，工程机械等领域，而对加工精度，效率和柔性提出越来越高的要求。
齿轮加工技术从公元前400—200年的手工业制作阶段开始经历了机械仿形阶段、机械返程加工阶段以及20世纪80年代至今的数控技术加工阶段。
第一章直齿圆柱齿轮的设计1.1齿轮的基础知识1.1.1齿轮机构的特点如下：（1）齿轮机构的优点有：1）齿轮机构传动比恒定，寿命长，工作可靠性高。
2)齿轮机构传递的功率和圆周速度分别可达100000k w、300m∕s。
直齿圆柱齿轮的加工工艺规程摘要人们的生产和生活广泛使用各种机器。
随着近代科学技术的发展，人类运用各方面的知识和技术，不断创新出各种新型的机器，因此“机器”也有了新含义。
本设计研究的对象是为机械中常见的齿轮传动、齿轮的校核和基本设计理论、计算方法以及一些零件的选择和维护。
各部分内容都是按照工作原理、结构、强度计算、使用维护的顺序介绍的。
随着科学技术的发展，对设计的理解在不断的深化，设计方法也在不断的发展，然而常规的设计方法是工程技术人员进行机械设计的重要基础。
设计的传动方案满足其工作要求，具有结构紧凑、便于加工、使用维护方便等特点。
【关键词】：齿轮传动设计理论计算过程齿轮校核。
目录一摘要 (1)前言 (3)二齿轮加工工艺 (4)第一章齿轮转动基础知识 (4)第二章齿轮的发展历史及我国齿轮发展现状 (6)第三章齿轮的种类及应用范围 (9)第四章齿轮加工方法及工艺过程 (14)三结束语 (18)四参考文献 (19)五结束语 (20)前言齿轮是工业生产中的重要基础零件，其加工质量和加工能力反映一个国家的工业水平。
实现齿轮加工的数控化和自动化，加工和检测的一体化是目前齿轮加工的发展趋势。
齿轮加工机床系指用齿轮切削工具加工齿轮齿面或齿条齿面的机床及其配套辅机。
齿轮机床按加工原理分为两类，仿形法和范成法(或称展成法)。
仿形法是用刀具的刀刃形状来保证齿轮齿形的准确性，用单分齿来保证分齿的均匀。
范成法是按照齿轮啮合原理进行加工，假想刀具为齿轮的牙形，它在切削被加工齿轮时好似一对齿轮啮合传动，被加工齿轮就是在类似啮合传动的过程中被范成成形的，范成法具有加工精度高，粗糙度值低，生产率高等特点，因而得到广泛应用，范成法按其加工方法和加工对象分为：(1)插齿机：多用于粗、精加工内外啮合的直齿圆柱齿轮，特别适用于双联、多联齿轮，当机床上装有专用装置后，可以加工斜齿圆柱齿轮及齿条。
(2)滚齿机：可进行滚铣圆柱直齿轮、斜齿轮、蜗轮及花键轴等加工。
圆柱齿轮加工工艺设计摘要本文对传动齿轮的加工工艺路线进行了设计。
其中包括了工艺分析，工艺要求，确定毛坯的制造形式，确定定位基准，粗基准的选择，精基准选择的原则，确定各表面加工方案，零件表面的加工方法的选择，提高齿轮的加工精度，工艺路线的拟定，工序的合理组合，加工阶段的划分，工艺路线，确定齿轮的偏差，机械加工余量及毛坯尺寸，毛双联坯形状、尺寸确定的要求，确定机械加工余量，确定毛坯尺寸，设计毛坯图，工序设计，选择加工设备，确定工序尺寸。
机械制造工艺规程的制定需选择机械加工余量，加工余量的大小，不仅影响机械零件的毛坯尺寸，设备的调整，材料的消耗，切削用量的选择。
先锻件成型后进行表面热处理(正火、淬火、回火等)此次设计的主要内容在于如何使加工工序简单化、降低加工难度。
关键词：工艺路线工序定位基准加工余量目录1 零件特点及其工艺性分析 (3)1.1圆柱齿轮的特点 (3)1.2圆柱齿轮的技术要求 (4)1.3审查圆柱齿轮的工艺性 (4)1.4确定圆柱齿轮的生产类型 (4)2机械加工工艺规程设计 (5)2.1选择毛坯 (4)2.2 确定毛坯的尺寸公差和机械加工余量 (5)2.3绘制圆柱齿轮铸造毛坯简图 (5)3数控加工工艺设计 (6)3.1 数控加工工艺设计主要内容 (6)3.2数控加工工艺的特点 (6)3.3 数控加工工艺分析的主要内容 (6)4拟定圆柱齿轮工艺路线 (8)4.1定位基准的选择 (8)4.2表面加工方法的确定 (8)4.3加工阶段的划分 (9)4.4工序的集中与分散 (9)4.5工序顺序的安排 (9)4.6确定工艺路线 (10)4.7齿轮加工工步 (14)4.8 机床设备及工艺装备的选用 (15)5齿轮程序的编制 (16)6切削用量、时间定额的计算 (18)6.1切削用量的计算 (18)6.2时间定额的计算 (19)7设计体会 (20)参考文献 (21)求的精度等级相差不是很大，采用半精加工即可以保证各加工表面技术要求。
当加工模数大于8mm的齿轮时，采用指状铣刀进行加工。
铣削斜齿圆柱齿轮必须在万能铣床进行。
铣削时工作台偏转一个角度，使其等于齿轮的螺旋角β，工件在随工作台进给的同时，由分度头带动作附加旋转一形成螺旋齿槽。
齿轮加工的关键是齿面加工。
目前，齿面加工的主要方法是刀具切削加工和齿轮磨削加工。
前者由于加工效率高，加工精度较高，因而是目前广泛采用的齿面加工方法。
后者主要用于齿面的精加工，效率一般比较低。
按照加工原理，齿面加工可以分为成形法和展成法两大类。
成形法成形法是利用与被加工齿轮的齿槽断面形状一致的刀具，在齿坯上加工出齿面的方法。
成形铣削一般在普通铣床上进行。
点击动画能帮助你进一步理解。
铣削时工件安装在分度头上，铣刀旋转对工件进行切削加工，工作台直线进给运动，加工完一个齿槽，分度头将工件转过一个齿，再加工另一个齿槽，依次加工出所有齿槽。
展成法展成法加工齿轮是利用齿轮的啮合原理进行的，即把齿轮副（齿条-齿轮或齿轮-齿轮）中的一个制作为刀具，另一个则作为工件，并强制刀具和工件作严格的啮合运动而展成切出齿廓。
下面以滚齿加工为例加以进一步说明。
在滚齿机上滚齿加工的过程，相当于一对交错轴斜齿轮互相啮合运动的过程，如图所示，只是其中一个斜齿轮的齿数极少，且分度圆上的螺旋升角也很小，所以它便成为如图所示的蜗杆。
再将蜗杆开槽并铲背、淬火、刃磨，便成为齿轮滚刀如图中的齿轮滚刀。
一般齿轮滚刀的法向截形状近似齿条形状，如图所示，因此，当齿轮滚刀按给定的切削速度转动时，它在空间便形成一个以等速v移动着的假想齿条，当这个假想齿条与被切齿轮按一定传动比作啮合运动时，便在轮坯上逐渐切出渐开线的齿形。
齿形的形成是由滚刀在连续旋转中依次对轮坯切削的数条刀刃线包络而成。
用展成法加工齿轮，可以用一把刀具加工同一模数不同齿数的齿轮，且加工精度和生产率也较高，因此各种齿轮加工机床广泛应用这种加工方法，如滚齿机、插齿机、剃齿机等。
此外，多数磨齿机及锥齿轮加工机床也是按展成法原理进行加工的。
第一章齿轮的种类及应用范围第一节齿轮种类齿轮传动是目前机械传动中应用最广泛、最常见的一种传动形式。
齿轮用它的轮齿来传递力矩和运动、变换运动的方向、指示读数及变换机构的位置等.齿轮按轮齿齿廓曲线，可分为渐开线、摆线、圆弧线、双圆弧线齿轮等.按其外形，可分成圆柱齿轮、锥齿轮、蜗杆蜗轮、鼓形齿轮、非圆齿轮等。
按其传动形式，又可分为平行轴传动、相交轴传动及交错轴传动。
第二节齿轮的应用范围及特点第二章齿轮加工方法及工艺过程第一节齿轮加工方法一、齿轮常用材料及其力学性能齿轮的轮齿在传动过程中要传递力矩而承受弯曲、冲击等载荷.通过一段时间的使用，轮齿还会发生齿面磨损、齿面点蚀、表面咬合和齿面塑性变形等情况而造成精度丧失，产生振动和噪声等故障。
齿轮的工作条件不同，轮齿的破坏形式也不同。
选取齿轮材料时，除考虑齿轮工作条件外，还应考虑齿轮的结构形状、生产数量、制造成本和材料货源等因素。
一般应满足下列几个基本要求：1。
轮齿表面层要有足够的硬度和耐磨性。
2. 对于承受交变载荷和冲击载荷的齿轮，基体要有足够的抗弯强度与韧性.3。
要有良好的工艺性，即要易于切削加工和热处理性能好。
齿轮的常用材料及其力学性能见表1-3.二、常用齿形加工方法齿轮齿形的加工方法，有无切屑加工和切削加工两大类。
无切屑加工方法有：热轧、冷挤、模锻、精密铸造和粉末冶金等。
切削加工方法可分为成形法和展成法两种，其加工精度及适用范围见表1-4。
三、齿轮常用热处理（表1-5）第二节齿轮加工工艺过程齿轮制造技术是获得优质齿轮的关键。
齿轮加工的工艺,因齿轮结构形状、精度等级、生产条件可采用不同的方案，概括起来有齿坯加工、齿形加工、热处理和热处理后精加工四个阶段.齿坯加工必须保证加工基准面精度。
热处理直接决定轮齿的内在质量，齿形加工和热处理后的精加工是制造的关键。
也反映了齿轮制造的水平。
在齿轮加工工艺上,对软齿面和中硬齿面齿轮（300～400HBS），一般工艺方法为调质后滚齿或插齿。
齿轮的生产过程一．齿轮的主要加工面1.齿轮的主要加工表面有齿面和齿轮基准表面，后者包括带孔齿轮的基准孔、切齿加工时的安装端面，以及用以找正齿坯位置或测量齿厚时用作测量基准的齿顶圆柱面。
2．齿轮的材料和毛坯常用的齿轮材料有15 钢、 45 钢等碳素结构钢；速度高、受力大、精度高的齿轮常用合金结构钢，如20Cr， 40Cr， 38CrMoAl，20CrMnTiA等。
齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量等因素，常用的有棒料、锻造毛坯、铸钢或铸铁毛坯等。
二、直齿圆柱齿轮的主要技术要求，1．齿轮精度和齿侧间隙GBl0095 《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12 个精度等级。
其中， 1～2 级为超精密等级； 3— 5 级为高精度等级； 6～8 级为中等精度等级； 9～12 级为低精度等级。
用切齿工艺方法加工、机械中普遍应用的等级为7 级。
按照齿轮各项误差的特性及它们对传动性能的主要影响，齿轮的各项公差和极限偏差分为三个公差组 ( 表 13—4) 。
根据齿轮使用要求不同，各公差组可以选用不同的精度等级。
齿轮副的侧隙是指齿轮副啮合时，两非工作齿面沿法线方向的距离 ( 即法向侧隙 ) ，侧隙用以保证齿轮副的正常工作。
加工齿轮时，用齿厚的极限偏差来控制和保证齿轮副侧隙的大小。
2．齿轮基准表面的精度齿轮基准表面的尺寸误差和形状位置误差直接影响齿轮与齿轮副的精度。
因此GBl0095 附录中对齿坯公差作了相应规定。
对于精度等级为 6～8 级的齿轮，带孔齿轮基准孔的尺寸公差和形状公差为IT6-IT7 ，用作测量基准的齿顶圆直径公差为IT8 ；基准面的径向和端面圆跳动公差，在 11-22 μm之间 ( 分度圆直径不大于 400mm的中小齿轮 ) 。
3．表面粗糙度齿轮齿面及齿坯基准面的表面粗糙度，对齿轮的寿命、传动中的噪声有一定的影响。
6～8 级精度的齿轮，齿面表面粗糙度 Ra 值一般为 0．8—3．2μ m，基准孔为 0．8—1．6 μm，基准轴颈为 0．4—1．6μm，基准端面为 1．6～ 3． 2μ m，齿顶圆柱面为 3．2μm。

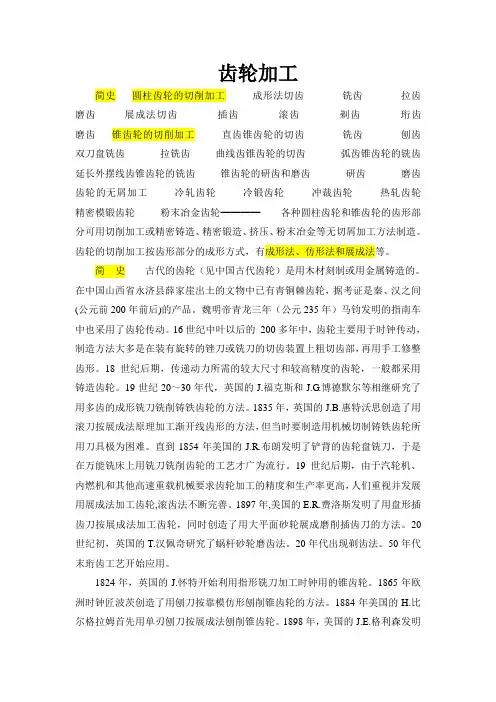

齿轮加工简史圆柱齿轮的切削加工成形法切齿铣齿拉齿磨齿展成法切齿插齿滚齿剃齿珩齿磨齿锥齿轮的切削加工直齿锥齿轮的切齿铣齿刨齿双刀盘铣齿拉铣齿曲线齿锥齿轮的切齿弧齿锥齿轮的铣齿延长外摆线齿锥齿轮的铣齿锥齿轮的研齿和磨齿研齿磨齿齿轮的无屑加工冷轧齿轮冷锻齿轮冲裁齿轮热轧齿轮精密模锻齿轮粉末冶金齿轮━━━━各种圆柱齿轮和锥齿轮的齿形部分可用切削加工或精密铸造、精密锻造、挤压、粉末冶金等无切屑加工方法制造。
齿轮的切削加工按齿形部分的成形方式，有成形法、仿形法和展成法等。
简史古代的齿轮（见中国古代齿轮）是用木材刻制或用金属铸造的。
在中国山西省永济县薛家崖出土的文物中已有青铜棘齿轮，据考证是秦、汉之间(公元前200年前后)的产品。
魏明帝青龙三年（公元235年）马钧发明的指南车中也采用了齿轮传动。
16世纪中叶以后的200多年中，齿轮主要用于时钟传动，制造方法大多是在装有旋转的锉刀或铣刀的切齿装置上粗切齿部，再用手工修整齿形。
18世纪后期，传递动力所需的较大尺寸和较高精度的齿轮，一般都采用铸造齿轮。
19世纪20～30年代，英国的J.福克斯和J.G.博德默尔等相继研究了用多齿的成形铣刀铣削铸铁齿轮的方法。
1835年，英国的J.B.惠特沃思创造了用滚刀按展成法原理加工渐开线齿形的方法，但当时要制造用机械切制铸铁齿轮所用刀具极为困难。
直到1854年美国的J.R.布朗发明了铲背的齿轮盘铣刀，于是在万能铣床上用铣刀铣削齿轮的工艺才广为流行。
19世纪后期，由于汽轮机、内燃机和其他高速重载机械要求齿轮加工的精度和生产率更高，人们重视并发展用展成法加工齿轮,滚齿法不断完善。
1897年,美国的E.R.费洛斯发明了用盘形插齿刀按展成法加工齿轮，同时创造了用大平面砂轮展成磨削插齿刀的方法。
20世纪初，英国的T.汉佩奇研究了蜗杆砂轮磨齿法。
20年代出现剃齿法。
50年代末珩齿工艺开始应用。
1824年，英国的J.怀特开始利用指形铣刀加工时钟用的锥齿轮。
