板式精馏塔设计

塔板式精馏塔设计(图文表)（一）设计方案的确定本设计任务为乙醇-水混合物。

设计条件为塔顶常压操作，对于二元混合物的分离，应采用连续精馏流程。

酒精精馏与化工精馏过程不同点就在于它不仅是一个将酒精浓缩的过程，而且还担负着把粗酒精中50多种挥发性杂质除去的任务，所以浓缩酒精和除去杂质的过程在酒精工业中称为精馏。

物料中的杂质基本上是在发酵过程中生成的，只是很少数的杂质是在蒸煮和蒸馏过程中生成的。

本次设计的精馏塔用板式塔，内部装有塔板、降液管、各种物料的进出口及附属结构（如全凝器等）。

此外，在塔板上有时还焊有保温材料的支撑圈，为了方便检修，在塔顶还装有可转动的吊柱。

塔板是板式塔的主要构件，本设计所用的塔板为筛板塔板。

筛板塔的突出优点是结构简单造价低，合理的设计和适当的操作能使筛板塔满足要求的操作弹性，而且效率高，并且采用筛板可解决堵塞问题，还能适当控制漏液。

设计中采用泡点进料，将原料液通过预热器加热至泡点后送人精馏塔内。

塔顶上升蒸汽采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷却器冷却后送至储罐。

该物系属不易分离物系，最小回流比较小，采用其1.5倍。

设计中采用图解法求理论塔板数，在溢流装置选择方面选择单溢流弓形降液管。

塔釜采用间接蒸汽加热，塔顶产品经冷却后送至储罐。

（二）精馏塔的物料衡算1.原料液及塔顶、塔底产品的摩尔分率乙醇的摩尔质量 M 乙醇=46kg/kmol纯水的摩尔质量 M 水 =18kg/kmolx F =18/65.046/35.046/35.0+=0.174x D =18/1.046/9.046/9.0+=0.779x W =46/995.018/005.018/005.0+=0.0022.原料液及塔顶、塔底产品的平均摩尔质量M F =0.174×46＋18×(1-0.174)= 22.872 kg/kmol M D =0.779×46＋18×(1-0.779)= 39.812 kg/kmol M W =0.002×46＋18×(1-0.002)= 18.056 kg/kmol3.物料衡算 D=30024812.3948000000⨯⨯=167.454 kmol/hF=D+WF ·x F =D ·x D +W ·x W解得 F=756.464 kmol/h W=589.01 kmol/h｛（三）塔板数的确定1.回流比的选择由任务书提供的乙醇-水物系的气液平衡数据绘出x-y 图；由于设计中选用泡点式进料，q=1，故在图中对角线上自点a（x D,x D）作垂线，与Y轴截距oa=x D/(R min+1)=0.415 即最小回流比R min=x D/oa-1=0.877取比例系数为1.5，故操作回流比R为R=1.5×0.877=1.3162.精馏塔的气液相负荷的计算L=RD=1.316×167.454=220.369 kmol/hV=L+D=(R+1)D=2.316×167.454=387.823 kmol/h L ’=L+qF=220.369+756.464=976.833 kmol/h V ’=V+(q-1)F=V=387.823 kmol/h3.操作线方程精馏段操作线方程为 y=1+R R x+11+R x D =1316.1316.1+x+11.3161+×0.779即：y=0.568x+0.336提馏段操作线方程为y=F q D R qF RD )1()1(--++x-F q D R DF )1()1(--+-x W=1.316*167.454+1*756.464(1.316+1)*167.454x-756.464167.454(1.3161)*167.454-+×0.002 即：y=2.519x-0.0034.采用图解法求理论塔板数塔顶操作压力P D=101.3 KPa单板压降△P=0.7 kPa进料板压力P F=0.7×18+101.3=113.9 kPa塔底操作压力P W=101.3+0.7×26=119.5 kPa精馏段平均压力P m=(101.3+113.9)/2=107.6 kPa 压力P m=(113.9+119.5)/2=116.7 kPa2.操作温度计算计算全塔效率时已知塔顶温度t D=78.43 o C进料板温度 t F=83.75 o C塔底温度t W=99.53 o C精馏段平均温度t m=(t D+t F)/2=(78.43+83.75)/2=81.09 o C提馏段平均温度t m=(t W+t F)/2=(99.53+83.75)/2=91.64 o C3.平均摩尔质量计算塔顶平均摩尔质量计算由x D=y1=0.779 查上图可得x1=0.741M VDm=0.779×46+(1-0.779)×18=39.812 g/molM LDm=0.741×46+(1-0.741)×18=38.748 g/mol进料板平均摩尔质量计算 t f=83.74 o C由y F=0.518 查上图可得x F=0.183M VFm =0.518×46+(1-0.518)×18=32.504 g/mol M LFm =0.183×46+(1-0.183)×18=23.124 g/mol 精馏平均摩尔质量M Vm =( M VDm + M VFm )/2=36.158 g/molM Lm =( M LDm + M LFm )/2=30.936 g/mol4.平均密度计算气相平均密度计算由理想气体状态方程计算，即ρVm =RT PMv =)15.27309.81(314.8158.366.107+⨯⨯=1.321 kg/m 3 液相平均密度计算液相平均密度依1/ρLm =∑αi /ρi 计算 塔顶液相平均密度计算t D =78.43 o C 时 ρ乙醇=740 kg/m 3 ρ水=972.742 kg/m 3ρLDm =)742.972/1.0740/9.0(1+=758.14 kg/m 3进料板液相平均密度计算t F =83.75 o C 时 ρ乙醇=735 kg/m 3 ρ水=969.363 kg/m 3ρLFm =)363.969/636.0735/364.0(1+=868.554 kg/m 3塔底液相平均密度计算t W =99.53 o C 时 ρ乙醇=720 kg/m 3 ρ水=958.724 kg/m 3ρLWm =)724.958/995.0720/005.0(1 =957.137 kg/m 3精馏段液相平均密度计算ρLm =(ρLFm +ρLDm )/2=(758.14+868.554)/2=813.347 kg/m 3提馏段液相平均密度计算ρLm =(ρLFm +ρLWm ）/2=(957.137+868.554)/2=912.846 kg/m 35.液体平均表面张力计算液体平均表面张力依σLm =∑x i σi 计算塔顶液相平均表面张力计算t D =78.43时 σ乙醇=62.866 mN/m σ水=17.8 mN/m σLDm =0.779×17.8+0.221×62.886=84.446 mN/m 进料板液相平均表面张力计算t F =83.75时 σ乙醇=61.889 mN/m σ水=17.3 mN/m σLFm =0.183×17.3+0.817×61.889=53.729 mN/m 塔底液相平均表面张力计算t W =99.53时 σ乙醇=58.947 mN/m σ水=15.9 mN/m σLWm =0.005×15.9+0.995×58.947=58.732 mN/m 精馏段液相平均表面张力计算σLm =(84.446+53.729)/2=69.088 mN/m 提馏段液相平均表面张力计算σLm =(58.732+53.729)/2=56.231 mN/m6.液体平均粘度计算液体平均粘度依lgμLm=∑x i lgμi计算塔顶液相平均粘度计算t D=78.43o C时μ乙醇=0.364mPa·s μ水=0.455 mPa·slgμLDm=0.779lg(0.455)+0.221lg(0.364)=-0.363μLDm =0.436 mPa·s进料液相平均粘度计算t F=83.75 o C时μ乙醇=0.341mPa·s μ水=0.415 mPa·slgμLFm=0.183lg(0.415)+0.817lg(0.341)=-0.452μLFm=0.353 mPa·s塔底液相平均粘度计算t W=99.53 o C时μ乙醇=0.285mPa·s μ水=0.335 mPa·slgμLWm=0.002lg(0.335)+0.998lg(0.285)=-0.544μLWm=0.285 mPa·s精馏段液相平均粘度计算μLm=(0.436+0.353)/2=0.395 mPa·s提馏段液相平均粘度计算μLm=(0.285+0.353)/2=0.319 mPa·s（五）精馏塔的塔体工艺尺寸计算1.塔径的计算精馏段的气液相体积流率为V S =ρ3600VM =2.949 m 3/s L S =ρ3600LM =0.0023 m 3/s 查史密斯关联图，横坐标为Vh Lh (vlρρ)21=949.20023.0(321.1347.813) 1/2=0.0196取板间距H T =0.45m ，板上液层高度h L =0.06m ， 则H T -h L =0.39m 查图可得C 20=0.08 由C=C 20(20L σ)0.2=0.08(69.088/20)0.2=0.103u max =C (ρL -ρV )/ ρV =2.554 m/s取安全系数为0.7，则空塔气速为 u=0.7u max =1.788 m/sD=4V s /πu=788.1/14.3/949.2*4=1.39 m 按标准塔径元整后 D=1.4 m 塔截面积A T =(π/4)×1.42=1.539 ㎡ 实际空塔气速为 u=2.717/1.539=1.765 m/s 2.精馏塔有效高度的计算精馏段有效高度为Z 精=（N 精-1）H T =7.65 m 提馏段有效高度为Z 提=（N 提-1）H T =3.15 m在进料板上方开一人孔，其高度为 1m 故精馏塔的有效高度为 Z=Z 精+Z 提+1=7.65+3.15+1=11.8 m（六）塔板主要工艺尺寸的计算1.溢流装置计算因塔径D=1.4 m ，可选用单溢流弓形降液管 堰长l W =0.7×1.4=0.98 m 2.溢流强度i 的校核i=L h /l W =0.0023×3600/0.98=8.449≤100~130m 3/h ·m 故堰长符合标准 3.溢流堰高度h W平直堰堰上液层高度h ow =100084.2E （L h /l W ）2/3由于L h 不大，通过液流收缩系数计算图可知E 近似可取E=1h ow =100084.2×1×（L h /l W ）2/3=0.0119 mh W =h L -h ow =0.06-0.0119=0.0481 m 4.降液管尺寸计算查弓形降液管参数图，横坐标l W /D=0.7 可查得A f /A T =0.093 W d /D=0.151 故 A f =0.093A T =0.143 ㎡ W d =0.151W d =0.211 ㎡留管时间θ=3600A T H T /L H =27.64 s ＞5 s 符合设计要求5.降液管底隙高度h oh O =L h /3600l W u 0’=0.0023/0.98×0.08=0.03 m h W -h O =0.0481-0.03=0.0181 m ＞0.006 m 6.塔板布置塔板的分块 D=1400 mm ＞800 mm ，故塔板采用分块式。

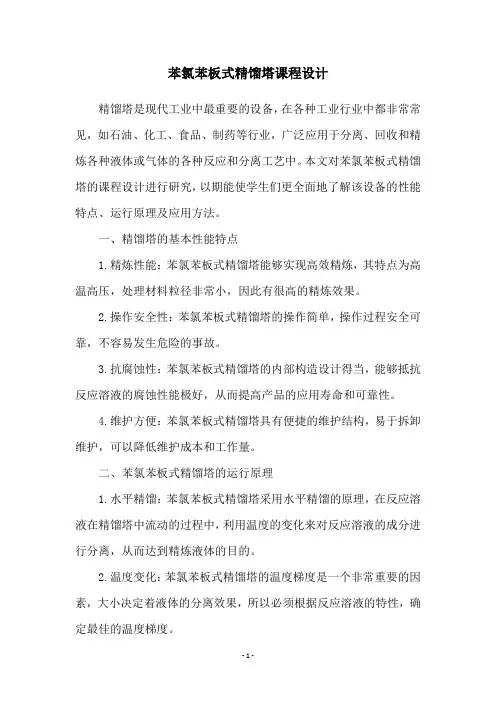

苯氯苯板式精馏塔课程设计精馏塔是现代工业中最重要的设备，在各种工业行业中都非常常见，如石油、化工、食品、制药等行业，广泛应用于分离、回收和精炼各种液体或气体的各种反应和分离工艺中。

本文对苯氯苯板式精馏塔的课程设计进行研究，以期能使学生们更全面地了解该设备的性能特点、运行原理及应用方法。

一、精馏塔的基本性能特点1.精炼性能：苯氯苯板式精馏塔能够实现高效精炼，其特点为高温高压，处理材料粒径非常小，因此有很高的精炼效果。

2.操作安全性：苯氯苯板式精馏塔的操作简单，操作过程安全可靠，不容易发生危险的事故。

3.抗腐蚀性：苯氯苯板式精馏塔的内部构造设计得当，能够抵抗反应溶液的腐蚀性能极好，从而提高产品的应用寿命和可靠性。

4.维护方便：苯氯苯板式精馏塔具有便捷的维护结构，易于拆卸维护，可以降低维护成本和工作量。

二、苯氯苯板式精馏塔的运行原理1.水平精馏：苯氯苯板式精馏塔采用水平精馏的原理，在反应溶液在精馏塔中流动的过程中，利用温度的变化来对反应溶液的成分进行分离，从而达到精炼液体的目的。

2.温度变化：苯氯苯板式精馏塔的温度梯度是一个非常重要的因素，大小决定着液体的分离效果，所以必须根据反应溶液的特性，确定最佳的温度梯度。

3.压力变化：苯氯苯板式精馏塔的压力也是一个很关键的参数，它决定着反应溶液中各种成分的析出速率，因此对于苯氯苯板式精馏塔来说，压力的变化一定要在一定的范围内，否则可能会影响精炼效果。

三、苯氯苯板式精馏塔的应用方法1.调节剂：苯氯苯板式精馏塔在调节剂的应用方面也较为常见，它能够调节反应溶液的压力变化，从而抑制反应溶液中的成分析出，实现精炼液体的目的。

2.清洗：苯氯苯板式精馏塔也可以用来进行清洗操作，反应溶液在塔体内流动时，温度和压力的变化能够把溶液中的各种杂质抽出，从而达到清洗的目的。

3.料液分离：苯氯苯板式精馏塔也可以用于不同质的料液的分离，只要改变温度和压力，就可以把不同的液体分开，从而达到合理的分离效果。

第一章 板式精馏塔的设计1.1概述1.2板式精馏塔的设计原则与步骤1.3理论塔板数的确定1.4 塔板效率和实际塔板数1.5 板式精馏塔的结构设计1.6 板式精馏塔高度及其辅助设备1.7 板式精馏塔的计算机设计第二章 塔设备的机械计算2.1塔体及裙座的强度计算2.2塔盘板及其支撑梁的强度、挠度计算2.3塔盘技术条件2.4塔盘支撑件的尺寸公差附录第一章：板式精馏塔的设计1.1概述蒸馏是利用液体混合物中各组分挥发度的不同并借助于多次部分汽化和部分冷凝达到轻重组分分离的方法。

蒸馏操作在化工、石油化工、轻工等工业生产中中占有重要的地位。

为此，掌握气液相平衡关系，熟悉各种塔型的操作特性，对选择、设计和分析分离过程中的各种参数是非常重要的。

蒸馏过程按操作方式可分为间歇蒸馏和连续蒸馏。

间歇蒸馏是一种不稳态操作，主要应用于批量生产或某些有特殊要求的场合；连续蒸馏为稳态的连续过程，是化工生产常用的方法。

蒸馏过程按蒸馏方式可分为简单蒸馏、平衡蒸馏、精馏和特殊精馏等。

简单蒸馏是一种单级蒸馏操作，常以间歇方式进行。

平衡蒸馏又称闪蒸，也是一种单级蒸馏操作，常以连续方式进行。

简单蒸馏和平衡蒸馏一般用于较易分离的体系或分离要求不高的体系。

对于较难分离的体系可采用精馏，用普通精馏不能分离体系则可采用特殊精馏。

特殊精馏是在物系中加入第三组分，改变被分离组分的活度系数，增大组分间的相对挥发度，达到有效分离的目的。

特殊精馏有萃取精馏、恒沸精馏和盐溶精馏等。

精馏过程按操作压强可分为常压精馏、加压精馏和减压精馏。

一般说来，当总压强增大时，平衡时气相浓度与液相浓度接近，对分离不利，但对在常压下为气态的混合物，可采用加压精馏；沸点高又是热敏性的混合液，可采用减压精馏。

虽然工业生产中以多组分精馏为常见，但为简化起见，本章主要介绍两组分连续精馏过程的设计计算。

1.2板式精馏塔的设计原则与步骤1.2.1设计原则总的原则是尽可能多地采用先进的技术，使生产达到技术先进、经济合理的要求，符合优质、高产、安全、低能耗的原则，具体考虑以下几点。

板式精馏塔课程设计板式精馏塔是一种多室及多功能的化工设备，可以进行一维或多维的分离和精制。

它大大降低了当今世界化学工业中相关分离工作的难度和成本。

本课程的主要目的是介绍板式精馏塔的基本理论，掌握其使用的方法和技术，以及对常见工艺过程的分析和设计，最终掌握板式精馏塔的运行、检修、维护和安全操作的基本规范。

本课程的主要内容1.式精馏塔基本原理：介绍板式精馏塔的结构、工作原理及各种影响气液相平衡的因素，以及板式精馏塔本身在生产中的不稳定性和调节。

2.艺参数的选择：讨论板式精馏塔的工作范围，以及如何根据实际的物料性质来选择合理的工艺参数，并要求学生通过实验来调整选择的参数，以达到合理的工作状态。

3.见工艺分析与设计：讨论常见工艺过程，包括顶部分离、底部萃取，以及二室及多室精馏塔的设计要求，以及它们对精馏结果的影响。

4.作技术及安全操作：讨论板式精馏塔的操作技术，如参数的设置、调节，以及安全操作的程序，指导学生在实验室或实践中完成。

本课程的目标是培养学生能够应用板式精馏塔技术的实际能力，掌握其基本理论和技术，实现各种常见工艺要求，以及安全操作。

为了实现以上目标，本课程将采取以下方式：从理论讲授、实验模拟和项目实践等多种形式，包括：1）室内讲授：介绍板式精馏塔的基本原理及其在工艺作业中的应用；2）实验模拟：使用模拟设备，进行各种条件下的调试及精制工艺的实验模拟；3）课后习题：设计常见的生产过程，以引导学生掌握板式精馏塔的基本原理及其工程应用；4）实践项目：在实践中，训练学生如何设计和操作板式精馏塔，以及如何解决一般问题。

本课程将定期做好统计和考核，让学生对自己所学知识作出全面、正确的评估，并不断完善自我，以达到课程设计的培养目标。

总之，本课程是一门综合性的课程，旨在深入系统地掌握板式精馏塔的基本原理和技术，以及如何运用它们来解决实际的生产问题。

丙烯—丙烷板式精馏塔设计丙烯-丙烷分离是石油炼制过程中的重要操作之一、丙烯-丙烷板式精馏塔是进行该分离的常见设备之一、本文将介绍丙烯-丙烷板式精馏塔的设计。

一、塔内结构设计1.塔径和塔高：根据丙烯-丙烷的物理性质和进出料的要求，决定塔径和塔高。

一般来说，塔径选择在0.5到2.5米范围内，塔高选择在20到30米范围内。

2.装塔板设计：为了提高分离效率，常采用板式结构。

根据工艺要求和流体性质，确定装塔板的类型、布置和数量。

常用的板式结构有筛板和壳程板。

筛板形状为圆形孔，使得流体分布更均匀；壳程板则是在板上装置隔流器，使流体分配均匀。

塔板的数量根据物料组分和分离要求确定。

3.塔壳设计：塔壳一般采用圆筒形结构，确保塔内压力稳定。

根据设计要求和工艺条件，确定壳体材料和厚度。

二、热量平衡设计1.进料和出料的热量平衡计算：根据进出料的温度和流量，计算出料的焓值，从而得到进出料之间的热量差。

2.塔板的热量平衡计算：根据进出料的温度和流量，在塔板上进行热量平衡计算，以确定塔板上液体和气体的温度和流量。

3.塔壳的热量平衡计算：根据进出料的温度和流量，在塔壳内进行热量平衡计算，以确定塔壳内的温度和流量。

三、物料平衡设计1.塔板的物料平衡计算：根据塔板上液体和气体的温度和流量，计算塔板上液体和气体的物料平衡，以确定各组分的质量分数。

2.塔壳的物料平衡计算：根据塔壳内的温度和流量，计算塔壳内的物料平衡，以确定各组分的质量分数。

四、压力平衡设计1.压力损失计算：根据装塔板和塔壳的结构参数，计算出塔板和塔壳内的压力损失，以确定塔板和塔壳的工作压力。

2.压力平衡设计：根据丙烯-丙烷的物理性质和工艺要求，确定塔板和塔壳的工作压力，从而确保各部分之间的流体压力平衡。

五、其他设计考虑因素1.材料的选择：根据工艺要求和流体性质，选择适当的材料，以确保设备的耐腐蚀性和机械性能。

2.设备的安全性和可靠性：考虑设备的安全性和可靠性，采取必要的安全措施，如设置安全阀、温度传感器等。

《化工原理课程设计》报告4万吨/年甲醇~水板式精馏塔设计目录一、概述 (4)1.1 设计依据·································错误！未定义书签。

1.2 技术来源·································错误！未定义书签。

1.3 设计任务及要求 (5)二：计算过程 (7)1. 塔型选择 (7)2. 操作条件的确定 (8)2.1 操作压力 (8)2.2 进料状态 (8)2.3 加热方式 (8)2.4 热能利用 (8)3. 有关的工艺计算 (9)3.1 最小回流比及操作回流比的确定·········错误！未定义书签。

3.2 塔顶产品产量、釜残液量及加热蒸汽量的计算错误！未定义书签。

3.3 全凝器冷凝介质的消耗量 (17)3.4 热能利用·····························错误！未定义书签。

分离苯—甲苯混合液的浮阀板式精馏塔工艺设计苯和甲苯是两种常用的有机溶剂，它们通常通过精馏过程进行分离。

浮阀板式精馏塔是一种常用的精馏设备，具有高效、节能、操作方便等特点。

下面就对分离苯和甲苯混合液的浮阀板式精馏塔工艺进行设计。

1.工艺流程：分离苯和甲苯混合液的浮阀板式精馏塔工艺流程一般包括进料、初留、尾留和回流等环节，具体流程如下：1)进料：将苯和甲苯混合液进料到精馏塔的顶部。

进料包括苯和甲苯的混合物以及一部分回流。

2)初留：通过多个塔板的精馏，将苯分离出来，初留液位以下的液体为初馏液，初留液通过凝气冷却器冷却后分为初留顶部产品和初留底部回流。

3)尾留：在塔底通过降温器冷却后，即可得到尾液，尾留底部产品通常作为顶部产品的回流，以保证塔托和稳定操作。

4)回流：回流是为了提高塔板的效率，减小焦失和能耗。

可通过将一部分的顶部产品送回到塔顶部作为回流。

2.浮阀板式精馏塔的设计参数：在进行浮阀板式精馏塔的工艺设计时，需要考虑以下参数：1)塔高：塔高应根据塔板的数量和塔板高度来确定，总体来说，塔高越高，分馏效果越好，但是设备成本和能耗也会增加。

2)塔板数：塔板数的确定需要考虑到初留和尾留的要求，一般根据初留质量分数和尾留质量分数进行迭代计算。

3)流量：进料流量、回流流量以及所需的产品流量都需要根据需求和经验来确定，可通过仪表和流量控制阀来调节。

4)进料温度：进料温度一般在常温下进行，如果需要提高分离效率，可以适当降低进料温度。

5)塔底温度：塔底温度是通过冷凝器来冷却的，根据具体情况来确定冷凝器的设计参数。

3.优化调整：在实际工艺操作中，可能需要对工艺参数进行优化调整，以达到更好的分离效果和降低能耗。

具体调整方法如下：1)调整回流比：根据实际需要，调整回流比可以提高塔板的效率。

2)改变操作压力：通过改变操作压力，可以改变馏出物的温度和塔板的效果，进而实现优化调整。

3)塔板节流孔调整：通过调整塔板节流孔的大小，可以影响流体的分布和液体在塔板上的停留时间，从而达到更好的分离效果。

化工原理设计任务书一、题目:苯-氯苯板式精馏塔设计二、设计任务及操作条件设计一座苯-氯苯连续精馏塔，要求年产纯度为99.8%的氯苯20000+1000n 吨（n代表学号后两位），塔顶馏出液中含氯苯不得高于:2%(单号）、3%（双号）（以上均为质量分率）。

1、塔顶压力：4kpa（表压）2、原料液中含氯苯(质量分率）：40%（单号）、45%（双号）3、进料热状况：泡点4、回流比：自选5、塔底加热蒸汽压力：0.5MPa6、单板压降：≤0.7kpa7、全塔效率：ET=58%8、厂址：家乡地区三、塔板类型：自定（一般选筛板或浮阀塔板（F1型））四、基础数据ip（mmHg）纯组分在任何温度下的密度可由下式计算苯t A187.1912-=ρ氯苯t B111.11127-=ρ式中的t为温度，℃。

σ双组分混合液体的表面张力m可按下式计算：AB B A B A m x x σσσσσ+=（B A x x 、为A 、B 组分的摩尔分率） 4.氯苯的汽化潜热常压沸点下的汽化潜热为35.3×103kJ/kmol 。

纯组分的汽化潜热与温度的关系可用下式表示：38.01212⎪⎪⎭⎫ ⎝⎛--=t t t t r r c c （氯苯的临界温度：C ︒=2.359c t ）5.其他物性数据可查化工原理附录及其他文献。

目录第1章前言 (1)第2章产品与设计方案简介 (2)2.1 产品性质、质量指标 (2)2.2 设计方案简介 (3)2.3 工艺流程及说明 (3)第3章工艺计算及主体设备设计 (4)3.1 全塔的物料衡算 (4)3.1.1 料液及塔顶底产品含苯的摩尔分率 (4)3.1.2 平均摩尔质量 (4)3.1.3 料液及塔顶底产品的摩尔流率 (4)3.1.4 确定操作的回流比R (5)3.1.5 精馏塔的气液相负荷 (5)3.1.6 操作线方程 (6)3.2 塔板数的确定 (6)3.2.1 理论塔板层数N的确定 (6)T3.2.2 实际塔板数 (7)3.3 精馏塔的工艺条件及有关物性数据的计算 (7)3.3.1 操作压力的计算 (7)3.3.2 操作温度的计算 (7)3.3.3 平均摩尔质量计算 (7)3.3.4 平均密度计算 (8)3.3.5 液相平均表面张力 (9)3.3.6 液相平均粘度计算 (9)第4章精馏塔的塔体工艺尺寸计算 (10)4.1 塔径的计算 (10)4.2 精馏塔有效高度的计算 (11)第5章塔板工艺结构尺寸的设计与计算 (12)5.1 溢流装置 (12)5.2 塔板布置 (12)5.3 开孔数n和开孔率φ (13)第6章塔板上的流体力学验算 (13)6.1 气体通过筛板压降p h和p pΔ的验算 (13)6.2 雾沫夹带量v e的验算 (14)6.3 漏液的验算 (14)第7章塔板负荷性能图 (15)7.1 漏液线（气相负荷下限线） (15)7.2 雾沫夹带线 (16)7.3 液相负荷下限线 (16)7.4 液相负荷上限线 (16)7.5 液泛线 (17)第8章板式塔结构与附属设备 (19)8.1 塔高 (19)8.1.1 塔顶空间 (19)8.1.2 塔底空间 (19)8.1.3 人孔数目 (19)8.2 接管尺寸计算 (19)8.2.1 塔顶蒸汽出口管径 (19)8.2.2 回流液管径 (20)8.2.3 加料管径 (20)8.2.4 料液排出管径 (20)8.2.5 饱和蒸汽管径 (20)8.3 附属设备设计 (21)8.3.1 塔顶冷凝器 (21)8.3.2 塔底再沸器 (21)8.3.3 进料预热器 (21)8.3.4 泵型号设计 (22)第9章筛板塔设计计算结果 (23)第10章主要符号说明 (24)第11章结果与结论 (24)11.1 结果： (24)11.2 结论： (25)第12章收获与致谢 (25)第1章前言课程设计是化工原理最后一个全面总结性教学环节，是进一步巩固、深化和具体基本技能的重要课程，是培养学生综合运用所学知识与理论去独立完成某一化工生产设计任务的一次全面训练。

精馏塔设计精馏塔（板式）设计是一项非常重要的工程任务，因为它直接关系到化工过程中的分离效率和产品质量。

本文将围绕精馏塔（板式）设计的主要步骤和关键考虑因素展开讨论。

精馏塔（板式）设计的主要步骤如下：1.确定分离的混合物组成和物理性质：在进行精馏塔（板式）设计之前，需要明确分离的混合物的组成和物理性质，如蒸汽压、沸点、相对挥发性等。

这些参数将对塔的设计和操作条件产生重要影响。

2.确定塔的分离目标：清楚定义需要分离的组分和目标纯度，这将有助于确定塔的塔径和高度。

3.确定塔的类型和板式布局：根据分离目标和物理性质，选择适合的塔类型和板式布局。

常见的板式布局包括泡沫塞板和穿孔板。

4.计算塔的塔径和高度：通过对物理性质和操作条件的分析，利用热力学和质量传递原理计算塔的塔径和高度。

常用的计算方法包括卡塔拉计算法、梅奇尔方法、图纸或直接计算。

5.确定板间液体分布器和气体分配器：在塔设计中，还需要确定合适的板间液体分布器和气体分配器，以确保在塔中均匀分布液体和气体。

6.确定冷凝器和回流比：根据分离目标和热力学原理，确定适当的冷凝器和回流比，以实现所需的分离效率和产品纯度。

7.进行塔内液体和气体流动分析：通过数值模拟或试验等方法，对塔内的液体和气体流动进行分析，验证塔设计的合理性和预测分离效率。

8.进行塔的材料选择和结构设计：根据操作条件和介质性质，选择适当的材料和进行塔的结构设计，确保塔的安全性和可靠性。

除了上述的主要步骤，精馏塔（板式）设计还需考虑以下关键因素：1.精馏塔的操作压力和温度范围：根据操作条件和介质性质，确定精馏塔的操作压力和温度范围，以确保塔的设计符合安全和性能要求。

2.塔板的厚度和间距：根据塔板上的液体负载和气体流速，确定适当的塔板厚度和间距，以保证液体和气体的均匀分布和有效传递。

3.塔板的亲水性和抗腐蚀性：选择适当的塔板亲水性和抗腐蚀性，以防止结垢和腐蚀问题，提高塔的运行寿命。

4.塔内塔外压力平衡：通过良好的塔内气体和液体分布设计，以确保塔内外的压力平衡，避免塔塌陷和泄漏等安全问题。

前言化工生产中所处理的原料，中间产物，粗产品几乎都是由若干组分组成的混合物，而且其中大部分都是均相物质。

生产中为了满足储存，运输,加工和使用的需求，时常需要将这些混合物分离为较纯净或几乎纯态的物质。

精馏是分离液体混合物最常用的一种单元操作，在化工，炼油,石油化工等工业得到广泛应用。

精馏过程在能量计的驱动下,使气，液两相多次直接接触和分离，利用液相混合物中各相分挥发度的不同，使挥发组分由液相向气相转移,难挥发组分由气相向液相转移。

实现原料混合物中各组成分离该过程是同时进行传质传热的过程。

本次设计任务为设计一定处理量的分离四氯化碳和二硫化碳混合物精馏塔。

板式精馏塔也是很早出现的一种板式塔，20世纪50年代起对板式精馏塔进行了大量工业规模的研究，逐步掌握了筛板塔的性能，并形成了较完善的设计方法。

与泡罩塔相比，板式精馏塔具有下列优点：生产能力(2 0%——40%）塔板效率（10％-—50％)而且结构简单，塔盘造价减少40%左右，安装，维修都较容易。

化工原理课程设计是培养学生化工设计能力的重要教学环节，通过课程设计使我们初步掌握化工设计的基础知识、设计原则及方法；学会各种手册的使用方法及物理性质、化学性质的查找方法和技巧；掌握各种结果的校核，能画出工艺流程、塔板结构等图形。

在设计过程中不仅要考虑理论上的可行性，还要考虑生产上的安全性、经济合理性。

在设计过程中应考虑到设计的业精馏塔具有较大的生产能力满足工艺要求,另外还要有一定的潜力。

节省能源,综合利用余热。

经济合理，冷却水进出口温度的高低,一方面影响到冷却水用量。

另一方面影响到所需传热面积的大小.即对操作费用和设备费用均有影响，因此设计是否合理的利用热能R等直接关系到生产过程的经济问题.本课程设计的主要内容是过程的物料衡算，工艺计算，结构设计和校核。

【精馏塔设计任务书】一设计题目精馏塔及其主要附属设备设计二工艺条件生产能力：10吨每小时(料液）年工作日：自定原料组成：34％的二硫化碳和66％的四氯化碳（摩尔分率，下同）产品组成：馏出液 97％的二硫化碳，釜液5％的二硫化碳操作压力：塔顶压强为常压进料温度：58℃进料状况：自定加热方式：直接蒸汽加热回流比：自选三设计内容1 确定精馏装置流程；2 工艺参数的确定基础数据的查取及估算，工艺过程的物料衡算及热量衡算，理论塔板数，塔板效率,实际塔板数等。
