1半导体器件基础-BJT

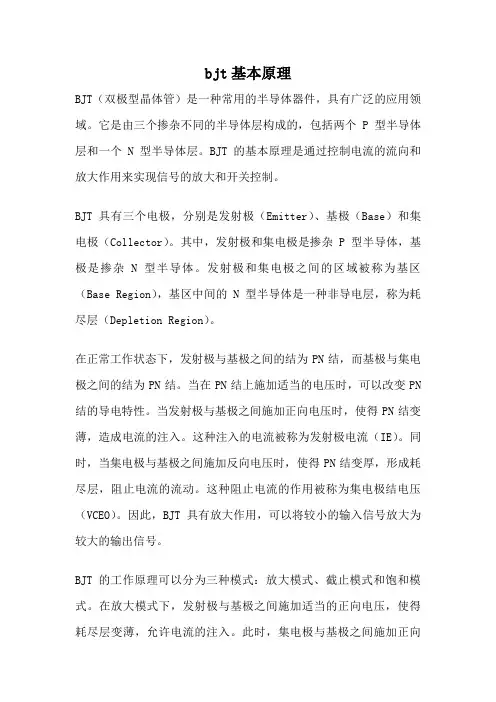

bjt基本原理BJT（双极型晶体管）是一种常用的半导体器件，具有广泛的应用领域。

它是由三个掺杂不同的半导体层构成的，包括两个P型半导体层和一个N型半导体层。

BJT的基本原理是通过控制电流的流向和放大作用来实现信号的放大和开关控制。

BJT具有三个电极，分别是发射极（Emitter）、基极（Base）和集电极（Collector）。

其中，发射极和集电极是掺杂P型半导体，基极是掺杂N型半导体。

发射极和集电极之间的区域被称为基区（Base Region），基区中间的N型半导体是一种非导电层，称为耗尽层（Depletion Region）。

在正常工作状态下，发射极与基极之间的结为PN结，而基极与集电极之间的结为PN结。

当在PN结上施加适当的电压时，可以改变PN 结的导电特性。

当发射极与基极之间施加正向电压时，使得PN结变薄，造成电流的注入。

这种注入的电流被称为发射极电流（IE）。

同时，当集电极与基极之间施加反向电压时，使得PN结变厚，形成耗尽层，阻止电流的流动。

这种阻止电流的作用被称为集电极结电压（VCEO）。

因此，BJT具有放大作用，可以将较小的输入信号放大为较大的输出信号。

BJT的工作原理可以分为三种模式：放大模式、截止模式和饱和模式。

在放大模式下，发射极与基极之间施加适当的正向电压，使得耗尽层变薄，允许电流的注入。

此时，集电极与基极之间施加正向电压，使得PN结变薄，允许电流的流动。

因此，BJT可以将输入信号的变化放大，并输出到集电极。

在截止模式下，发射极与基极之间施加反向电压，使得PN结变厚，阻止电流的注入。

此时，集电极与基极之间施加反向电压，使得PN结变厚，阻止电流的流动。

因此，BJT不会放大输入信号，并且输出为零。

在饱和模式下，发射极与基极之间施加正向电压，使得PN结变薄，允许电流的注入。

此时，集电极与基极之间施加正向电压，使得PN结变薄，允许电流的流动。

因此，BJT可以将输入信号的变化放大，并输出到集电极。

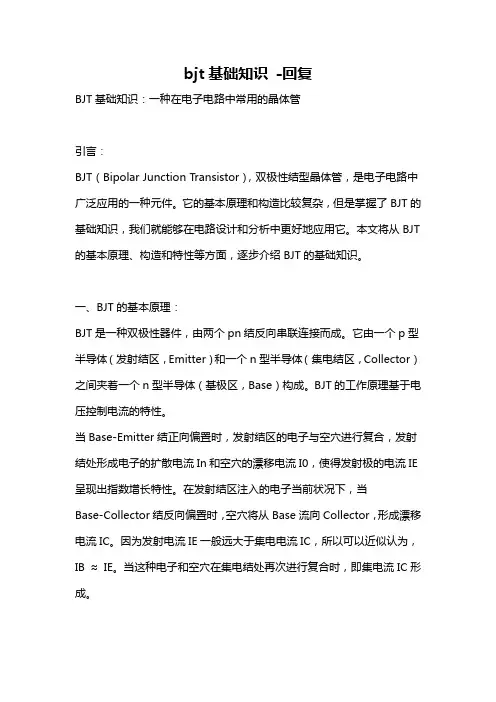

bjt基础知识摘要：1.BJT 的基本概念2.BJT 的工作原理3.BJT 的分类与结构4.BJT 的特性与参数5.BJT 的应用领域正文：一、BJT 的基本概念BJT（Bipolar Junction Transistor，双极型晶体管）是一种常见的半导体器件，具有放大和开关等功能。

它主要由三个区域组成：n 型区（发射极）、p 型区（基极）和n 型区（集电极）。

其中，发射极和集电极由n 型半导体制成，而基极由p 型半导体制成。

二、BJT 的工作原理BJT 的工作原理主要基于电子和空穴的运动。

当发射极施加正向电压时，发射极的电子会进入基极，然后从基极进入集电极。

在这个过程中，由于电子和空穴的复合作用，会形成电流。

当基极施加负向电压时，发射极的电子受到抑制，电流减小。

因此，通过改变基极的电流，可以控制集电极的电流，实现信号放大和开关控制等功能。

三、BJT 的分类与结构根据结构不同，BJT 可分为NPN 型和PNP 型两种。

NPN 型BJT 的结构为：发射极-n 型半导体、基极-p 型半导体、集电极-n 型半导体。

PNP 型BJT 的结构为：发射极-n 型半导体、基极-p 型半导体、集电极-p 型半导体。

这两种类型的BJT 工作原理相同，但电流放大系数不同。

四、BJT 的特性与参数BJT 的特性主要包括电流放大系数（hfe）、截止电流（IB）、饱和电流（IC）等。

电流放大系数表示BJT 在放大状态时，集电极电流与基极电流之比。

截止电流是指当基极电流为零时，集电极电流也为零的电流值。

饱和电流是指当集电极电压足够大时，集电极电流不再增加的电流值。

五、BJT 的应用领域BJT 广泛应用于模拟电路、数字电路、功率放大器、振荡器等领域。

在模拟电路中，BJT 常用于信号放大、滤波等功能；在数字电路中，BJT 常用于逻辑门、触发器等功能；在功率放大器和振荡器中，BJT 可以实现高电压、大电流的信号处理。

总之，BJT 作为一种重要的半导体器件，具有广泛的应用前景。

芯片工艺bjt器件-概述说明以及解释1.引言1.1 概述BJT器件是一种重要的半导体器件，广泛应用于电子电路中。

它是由三个掺杂不同类型的半导体材料组成的结构，包括发射极、基极和集电极。

BJT器件具有放大、开关和稳定电流的功能，是现代电子器件中不可或缺的一部分。

本文将重点介绍芯片工艺对BJT器件性能的影响。

芯片工艺是制造半导体器件的关键步骤，直接影响到器件的性能和稳定性。

了解芯片工艺对BJT器件的影响，有助于提高器件的工作效率和可靠性。

通过对BJT器件的基本原理、芯片工艺对性能的影响以及制造过程的详细介绍，本文旨在帮助读者更深入地了解BJT器件，为相关领域的研究和应用提供参考和指导。

文章结构部分的内容如下：1.2 文章结构本文分为三个部分来探讨芯片工艺对BJT器件的影响。

首先，我们将介绍BJT器件的基本原理，包括其结构和工作原理。

接着，我们将详细讨论芯片工艺对BJT器件性能的影响，分析不同工艺参数对器件性能的影响。

最后，我们将深入探讨BJT器件的制造过程，介绍制造过程中的关键步骤和技术。

通过本文的探讨，读者将了解到芯片工艺在BJT器件中的重要性，以及不同工艺对器件性能的影响，从而为相关领域的研究和应用提供参考依据。

1.3 目的：本文旨在探讨芯片工艺对BJT器件性能的影响，通过介绍BJT器件的基本原理和制造过程，分析芯片工艺在BJT器件中的应用及优化方向。

通过研究芯片工艺对BJT器件性能的影响，可以更好地了解器件的工作原理和性能特点，为进一步提升器件性能和研发更先进的电子器件提供参考。

同时，本文也将展望BJT器件在未来的发展趋势，为相关领域的研究和应用提供参考。

2.正文2.1 BJT器件的基本原理BJT（双极型晶体管）是一种三端元件，通常由P型半导体和N型半导体层叠而成。

它由两个PN结组成，分别称为发射结和集电结。

三个端子分别为发射极（E）、基极（B）和集电极（C）。

BJT工作的基本原理是基区的控制作用。

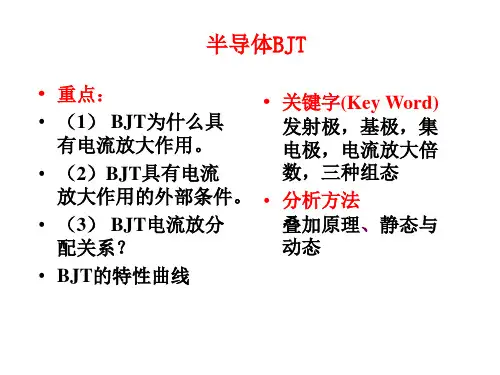

Bipolar JunctionTransistors双极型晶体管14集成电路中的npn-BJT杂质分布特点：•两头大，中间小•发射区掺杂浓度比基区高很多•四层结构•A E < A C本征晶体管非本征晶体管•埋层•隔离：采用pn 结5双极晶体管的四个工作区9正向有源区（正向放大模式，有源模式）——发射结正偏，集电结反偏9反向有源区（反向放大模式）——发射结反偏，集电结正偏SaturationCutoffActive InvertedV CB (pnp )V BC (npn )V EB (pnp ) V BE (npn )9截止区——两个结都反偏9饱和区——两个结都正偏双极型晶体管使用时，有共基极、共发射极和共集电极三种接法。

BJT的电流方向67理想npn-BJT ( 原型BJT )8•发射结正偏•集电结反偏910处于正向有源区BJT 的内部少子分布示意图162. 杂质任意分布的晶体管理论BJT 的晶体管作用主要发生在基区，研究基区的特性是获得BJT 电流电压关系的关键。

•缓变基区——基区杂质分布为任意形式•通过缓变基区的研究，将获得BJT 的基区电场分布、载流子分布以及电流分布的公式•介绍BJT 的一个重要的参数——基区渡越时间常数182.1 基区电流求基区非平衡少子(电子) 分布及电流密度分布——Moll-Ross方法推导前提是6个基本假定：1)少子在基区中的运动是一维的2)基区宽度大于载流子的平均自由程3)基区中准中性近似成立4)载流子的迁移率等于常数（可以引入平均迁移率）5)基区处于小注入状态6)忽略基区复合（对于现代高β-BJT是成立的）1922问题：分析基区电流的漂移流成分与扩散流成分归一化基区非平衡少子浓度分布2.3 重掺杂发射区为了获得高增益，发射结要求高注入比，即I pE(–x E) << I nB(0) ，因此发射区要求重掺杂1) 禁带变窄•重掺杂会导致电子在杂质原子之间进行共有化运动。

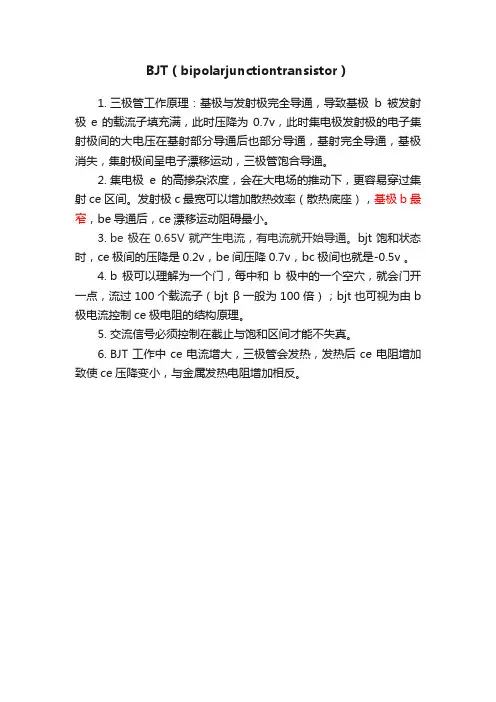

BJT（bipolarjunctiontransistor）
1.三极管工作原理：基极与发射极完全导通，导致基极b被发射极e的载流子填充满，此时压降为0.7v，此时集电极发射极的电子集射极间的大电压在基射部分导通后也部分导通，基射完全导通，基极消失，集射极间呈电子漂移运动，三极管饱合导通。

2.集电极e的高掺杂浓度，会在大电场的推动下，更容易穿过集射ce区间。

发射极c最宽可以增加散热效率（散热底座），基极b最窄，be导通后，ce漂移运动阻碍最小。

3.be极在0.65V就产生电流，有电流就开始导通。

bjt饱和状态时，ce极间的压降是0.2v，be间压降0.7v，bc极间也就是-0.5v 。

4.b极可以理解为一个门，每中和b极中的一个空穴，就会门开一点，流过100个载流子（bjt β一般为100倍）；bjt也可视为由b 极电流控制ce极电阻的结构原理。

5.交流信号必须控制在截止与饱和区间才能不失真。

6.BJT工作中ce电流增大，三极管会发热，发热后ce电阻增加致使ce压降变小，与金属发热电阻增加相反。

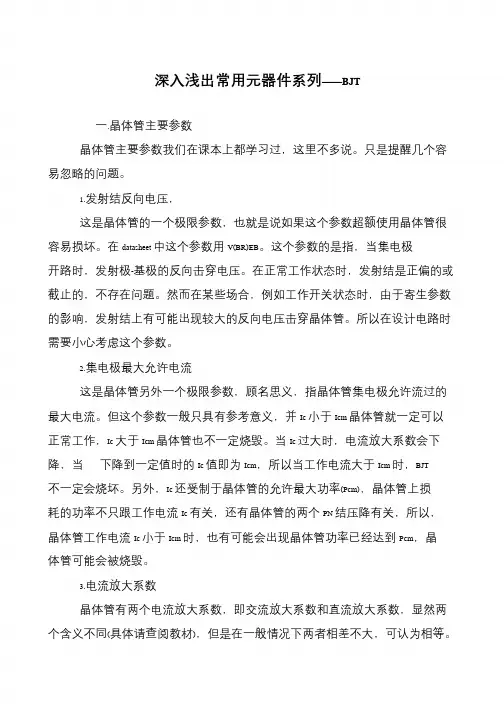

深入浅出常用元器件系列——BJT
一.晶体管主要参数
晶体管主要参数我们在课本上都学习过，这里不多说。

只是提醒几个容易忽略的问题。

1.发射结反向电压，
这是晶体管的一个极限参数，也就是说如果这个参数超额使用晶体管很容易损坏。

在datasheet 中这个参数用V(BR)EB。

这个参数的是指，当集电极开路时，发射极-基极的反向击穿电压。

在正常工作状态时，发射结是正偏的或截止的，不存在问题。

然而在某些场合，例如工作开关状态时，由于寄生参数的影响，发射结上有可能出现较大的反向电压击穿晶体管。

所以在设计电路时需要小心考虑这个参数。

2.集电极最大允许电流
这是晶体管另外一个极限参数，顾名思义，指晶体管集电极允许流过的最大电流。

但这个参数一般只具有参考意义，并Ic 小于Icm 晶体管就一定可以正常工作，Ic 大于Icm 晶体管也不一定烧毁。

当Ic 过大时，电流放大系数会下降，当下降到一定值时的Ic 值即为Icm，所以当工作电流大于Icm 时，BJT 不一定会烧坏。

另外，Ic 还受制于晶体管的允许最大功率(Pcm)，晶体管上损耗的功率不只跟工作电流Ic 有关，还有晶体管的两个PN 结压降有关，所以，晶体管工作电流Ic 小于Icm 时，也有可能会出现晶体管功率已经达到Pcm，晶体管可能会被烧毁。

3.电流放大系数
晶体管有两个电流放大系数，即交流放大系数和直流放大系数，显然两个含义不同(具体请查阅教材)，但是在一般情况下两者相差不大，可认为相等。
