风机常用计算公式，工作必备知识汇总！风机常识-风机知识风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风机分类及用途按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。
按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在圆柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。
流量:单位时间内流过风机的气体容积,又称风量。
常用Q来表示,常用单位是：m3/s、m3/min、m3/h（秒、分、小时）。
(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。
转速：风机转子旋转速度。
常以n来表示、其单位用r/min(r表示转速，min表示分钟)。

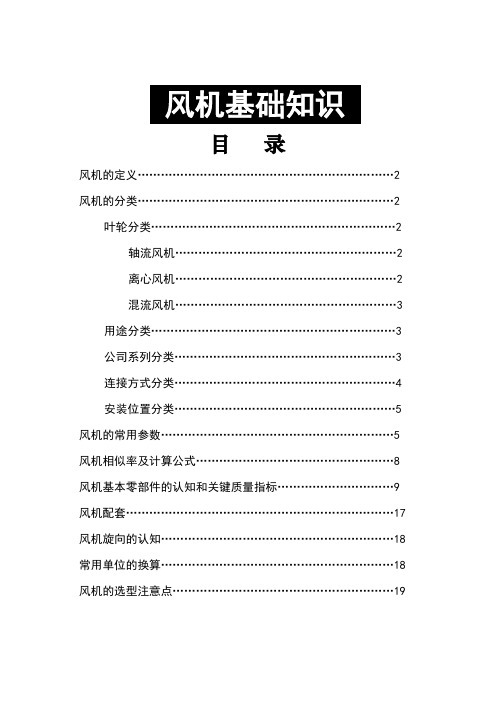

目录风机的定义 (2)风机的分类 (2)叶轮分类 (2)轴流风机 (2)离心风机 (2)混流风机 (3)用途分类 (3)公司系列分类 (3)连接方式分类 (4)安装位置分类 (5)风机的常用参数 (5)风机相似率及计算公式 (8)风机基本零部件的认知和关键质量指标 (9)风机配套 (17)风机旋向的认知 (18)常用单位的换算 (18)风机的选型注意点 (19)一、风机的定义风机是将旋转的机械能转换成流动空气总压增加而使空气连续运动的动力机械。
另外也可以说风机是将旋转的机械能转换成气体的动能和势能,并将气体输送出去的一种动力机械。
二、风机的分类a)叶轮分类根据气流运动的特点分类也就是根据叶轮形式来分类可以分为离心风机、轴流风机、混流风机。
（一）轴流风机轴流叶轮的进风方向和出风方向相同。
一般用于风量较大，风压较底的场合。
英飞产品中轴流风机有：RTA/RSA、WEX/WSP、IAS、IAT等。
英飞边墙轴流风机（WEX/WSP）风量大，压力低，噪音低，使用前掠型叶片。
管道轴流风机风量大，压力相对较高，一般使用CAD流场模拟技术优化设计的钢制叶片或进口“小旋风”叶轮。
（二）离心风机离心叶轮的进风方向和出风方向呈90°。
一般适用于较高压力，较大风量的场合。
英飞产品离心风机：CBD/CFD、BC系列、RTC、ISQ、CUS、RSC、ICC 等。
离心叶轮可分为前弯叶轮、后倾叶轮、后弯叶轮。
1、前弯叶轮：气流方向和叶片的线速度方向夹角为锐角。
特点：低转速，大风量，低静压（相对后倾，后弯叶轮），成型工艺简单，成本低。
前弯叶轮转速过高会造成电机过载，所以使用前弯叶轮的风机不允许空载运行。
2、后倾叶轮：气流方向和叶片的线速度方向的夹角为钝角，叶片为直板形式。
特点：高转速，转速范围宽，风量小，高静压，不过载，效率高。
（相对前弯叶轮做比较）3、后弯叶轮：气流方向和叶片的线速度方向的夹角为钝角，叶片为曲面形式。
特点：高转速，较大风量（比后倾叶轮大），更高静压，更高效率，不过载。
十分钟搞定！曝气风机的选型！1、曝气用风机分类好氧池曝气常用的风机有四类：罗茨鼓风机、多级离心风机、单级高速离心风机和磁(空气)悬浮风机。
2、风机介绍1、罗茨鼓风机罗茨鼓风机目前多为三叶型，每转动一圈由两组三叶型叶轮完成3次吸、排气。
结构简单，性能稳定。
罗茨鼓风机属于容积式风机，其特点是在最高设计压力范围内，管网阻力变化时，流量变化很小。
罗茨风机的性能曲线如下：从性能曲线可知，罗茨风机风量受压力变化影响小。
当曝气池液位变化时，鼓风量基本不变。
风量调节：罗茨风机风量受转速控制，风量调整可通过变频调速进行，变频后风压可以维持。
2、多级离心风机离心鼓风机是电机带动风机叶轮旋转，使叶片之间的气体在离心力的作用下甩出，外界气体通过叶轮中间形成的负压吸入，达到连续鼓风的目的。
在常规转速下单级离心升压有限，采用多级串接的方式可达到升压要求，称为多级离心风机。
多级离心风机典型的性能曲线如下：从性能曲线可知，多级离心风机随风压变化流量变化较大。
当曝气池液位变化时，鼓风量会有变化。
风量调节：多级离心风机风量调节可通过变频进行，变频后风压会相应降低，变频范围受到一定限制。
3、单级高速离心风机单级高速离心风机指提高风机转速，通过单级离心即可达到工艺的升压要求。
单级高速离心风机风量大、效率高，对制造水平要求较高。
单级高速离心风机的性能曲线如下：从性能曲线可知，单级高速离心风机随风压变化流量变化非常大。
当曝气池液位发生变化时，鼓风量变化会较大。
风量调节：单级高速离心风机可通过进口导叶调整，风量调整时不影响风压，同时可以降低风机轴功率，达到节能效果。
由于变频调节时，风压下降幅度会较大，可能会无法满足工艺要求，单级高速离心风机一般不用变频调节风量。
4、磁(空气)悬浮风机磁(空气)悬浮离心风机是通过磁或空气的作用，使转动轴形成悬浮状态，摩擦阻力小，效率高，也可以通过进口导叶调整风量。
悬浮离心风机由于摩擦力小，风机效率会更高。
磁(空气)悬浮风机叶轮也为单级高速类型，性能曲线与单级高速离心风机类似。

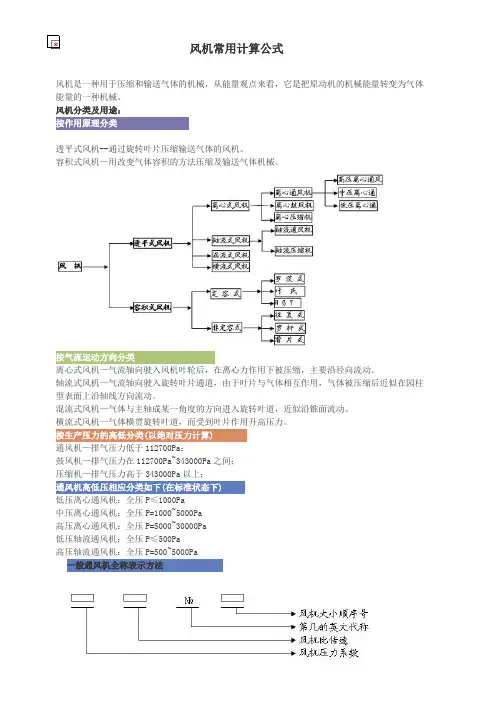

风机常用计算公式风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用改变气体容积的方法压缩及输送气体机械。
按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。
流量:单位时间内流过风机的气体容积,又称风量。
常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。
(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。
转速：风机转子旋转速度。
常以n来表示、其单位用r/min(r表示转速，min表示分钟)。
按是否防爆分为防爆型和普通型，防爆型一般型号有BK、BDK、FBCZ、FBCD、FBD、FBCDZ等，普通型一般型号有K、JK、DJK等。
按产品构造一般分为普通型和对旋型，普通型为单叶片，常见型号有
k40、k45、jk40、jk58-1、jk56-1等等，对旋型又分为两种，一种是双叶轮双电机，如djk50、FBD型，另一种是双叶轮单电机，如jk58-2 、jk56-2 等。
1、新一代K系列矿用节能通风机，主要用于金属矿山地面或井下做主扇、辅扇通风，亦可用于其他通风换气场合。
2、该系列节能风机的主要性能、技术指标如下：（1）系列机号：№7～№26；（2）系列转速：1450、980、730 r/min；（3）风量范围：2.0～164.2m3/s；（4）全压范围：38～3819pa ；（5）功率范围：1.1～500kW；（6）风机效率：K型单级全压效率η=94%，DK型对旋静压效率η=86%；（7）运行噪声：LA≤85dB（A）。
3、该产品由DK40、DK45、K40、K45等矿用节能风机组成，K40、K45系列辅扇采用电机与叶轮直联的最简传动结构，由集流器、主机体和扩散器等部件组成。
采用新型高效机翼型扭曲叶片，安装角度可调，敷设稳流环装置使气动性能曲线无驼峰，底座上可配带轴向移动的车轮。
因此，具有高效低噪、高效区宽、性能稳定、结构简单、安装容易、使用方便等优点。
DK40、DK45系列主扇采用同型号、同功率的2台K40、K45型风机对接在一起，两级叶轮互为反向旋转，构成对旋式结构。
它们与长轴传动型主扇相比具有运行效率高、运行局阻低、节省土建投资等优点，具有显著的节能效果。
新一代K、DK系列无驼峰矿用节能风机性能范围和主要技术参数。
风机的分类按气流运动方向的风机分类按照气流运动来进行风机分类的有：1．离心风机气流进入旋转的叶片通道，在离心力作用下气体被压缩并沿着半径方向流动。
2．轴流风机气流轴向进入风机叶轮后，在旋转叶片的流道中沿着轴线方向流动的风机。
相对于离心风机，轴流风机具有流量大、体积小、压头低的特点，用于有灰尘和腐蚀性气体场合时需注意。
3．斜流式（混流式）风机在风机的叶轮中，气流的方向处于轴流式之间，近似沿锥流动，故可称为斜流式（混流式）风机。
这种风机的压力系数比轴流式风机高，而流量系数比离心式风机高。
按压力的风机分类按照压力来进行风机分类的有：1．低压离心风机风机进口为标准大气条件，风机全压PtF≤1kPa的离心风机。
2．中压离心风机风机进口为标准大气条件，风机全压为1kPa＜PtF＜3kPa的离心风机。
3．高压离心风机风机进口为标准大气条件，风机全压为3kPa＜PtF＜15kPa的离心风机。
4．低压轴流风机风机进口为标准大气条件，风机全压为PtF≤0.5kPa的轴流风机。
5．高压轴流风机风机进口为标准大气条件，风机全压为0.5kPa＜PtF＜15kPa的轴流风机。
按比例大小的风机分类比转速是指要达到单位流量和压力所需的转速，按比例大小风机分类有：1．低比转速风机（ns=11~30）2．中比转速风机（ns=30~60）3．高比转速风机（ns=60~81）按用途的风机分类按用途风机分类，可分为引风机、纺织风机、消防排烟风机等。
风机分类风机分类可以按气体流动的方向，分为离心式、轴流式、斜流式和横流式等类型。
这种风机分类的机器有：离心风机工作时，动力机(主要是电动机)驱动叶轮在蜗形机壳内旋转，空气经吸气口从叶轮中心处吸入。
由于叶片对气体的动力作用，气体压力和速度得以提高，并在离心力作用下沿着叶道甩向机壳，从排气口排出。
因气体在叶轮内的流动主要是在径向平面内，故又称径流风机。
离心风机主要由叶轮和机壳组成，小型风机的叶轮直接装在电动机上中、大型风机通过联轴器或皮带轮与电动机联接。
