风机的基本知识
风机的基本知识一、风机的概念：1风机概述风机概述：风机是用于输送气体的机械，从能量观点看，它是把原动机的机械能转变为气体能量的一种机械。
风机的最基本参数：(注意：必须牢记）流量：单位：（m3/h)全压：单位（Pa)气体温度：单位℃转速：单位：r/min功率：单位kW2、风机的应用风机广泛地应用于各个工业部门，一般讲，离心式风机适用于小流量、高压力的场所，而轴流式风机则常用于大流量、低压力的情况。
一、锅炉用风机锅炉用风机根据锅炉的规格可选用离心式或轴流式。
又按它的作用分为锅炉风机—向锅炉内输送空气；锅炉引风机—把锅炉内的烟气抽走。
二、通风换气用风机这类风机一般是供工厂及各种建筑物通风换气及采暖通风用，要求压力不高，但噪声要求要低，可采用离心式或轴流式风机。
三、工业炉（化铁炉、锻工炉、冶金炉等）用风机此种风机要求压力较高，一般为２９４０～１４７００Ｎ／ｍ２，即高压离心风机的范围。
因压力高、叶轮圆周速度大，故设计时叶轮要有足够的强度。
四、矿井用风机它有两种：一种是主风机（又称主扇），用来向井下输送新鲜空气，其流量较大，采用轴流式较合适，也有用离心式的；另一种是局部风机（又称局扇），用于矿井工作面的通风，其流量、压力均小，多采用防爆轴流式风机。
五、煤粉风机输送热电站锅炉燃烧系统的煤粉，多采用离心式风机。
煤粉风机根据用途不同可分两种：一种是储仓式煤粉风机，它是将储仓内的煤粉由其侧面吹到炉膛内，煤粉不直接通过风机，要求风机的排气压力高；另一种是直吹式煤粉风机，它直接把煤粉送给炉膛。
由于煤粉对叶轮及体壳磨损严重，故应采用耐磨材料。
3、风机的分类3.1风机按其压升的大小可分为:高压离心风机(2.94-14.6kPa)中压离心风机(0.98-2.94kPa)低压离心风机(<0.98kPa)----------专业最好文档，专业为你服务，急你所急，供你所需-------------高压轴流风机(0.49-4.90kPa)低压轴流风机(<0.49kPa)3.2风机按其介质流动方向,可以分为：轴流式风机、离心式风机、混流式风机、贯流(横流)式风机。
风机基础知识资料.
宏烨美达
风机基础知识
什么是风机
风机就是把旋转的机械能转换为气体的势能和动能，并将气体输 送出去的一种机械
风机的用途 用途：①对建筑进行送(/排)风，用清洁的空气替换室内的污染空气。 ②防爆排风-排除易燃易爆的气体。该种风机对结构有一定要求。 ③消防排烟-建筑物着火时，排除高温的烟尘。该种风机必须通过国 家强制的消防检测认证。 ④气力运输-利用风能，将粉末或颗粒状物体混合、输送。 ⑤含有腐蚀气体的排风-排除带有腐蚀性气体的废气，大多用于工业 ⑥除尘-利用风能除去附着物。 等等
宏烨美达
风机基础知识
风机基础知识
山东宏烨环境科技有限公司
宏烨美达
风机基础知识
风机基础知识需要掌握的要点： 1.相关术语名词 2.普通排风、消防排烟、防爆排风、防腐排风的定义和区别 3.风机相似率的计算 4.电机的基础知识 5.风机部件及配件的名称和作用 6.衡量部件优劣的参数及G2.5平衡等级 6.风机选型的5个要素 7.几种常见的风机安装方法和位置
混流叶轮示意图
宏烨美达
风机基础知识
风机参数介绍 风量：用于表示空气流量的大小。风量=截面积*风速
常用单位：立方米/小时，即CMH，m3/h 全压：用于确定空气阻力的大小。单位：帕，Pa
全压=静压+动压 静压：用于确定气流的阻力，也就是沿程阻力(系统阻力) 动压：空气流动时自身产生的阻力。动压=1/2ρv2 转速：用于表示风机运转时的速度。单位：转/分(r/min)，RPM 轴功率：风机实际耗能。单位：千瓦，Kw 电机功率：是风机所配电机的功率，一定比轴功率大。单位：Kw 噪音：用于表示风机运转时所产生的噪音的大小。单位：分贝，dB(A) 静压效率：以SE%(STATIC EFFICIENCY)表示
风机基础知识

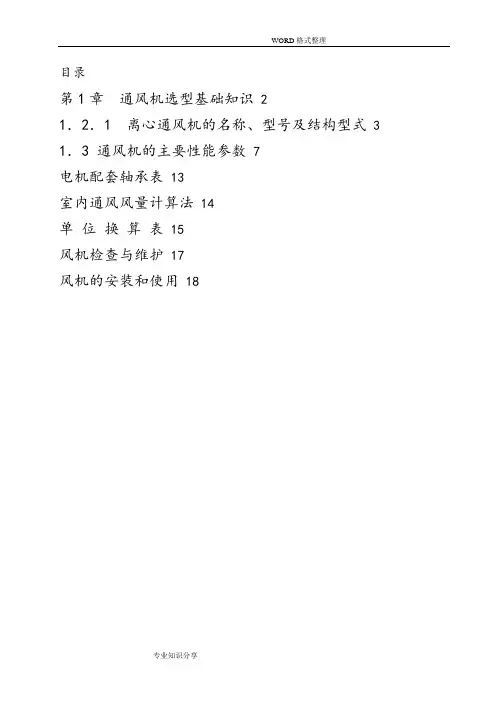

目录第1章通风机选型基础知识 21．2．1 离心通风机的名称、型号及结构型式 3 1．3 通风机的主要性能参数 7电机配套轴承表 13室内通风风量计算法 14单位换算表 15风机检查与维护 17风机的安装和使用 18第1章通风机选型基础知识风机是各个工业领域中不可缺少的设备，应用面极其广泛而且量大。
为使用风机的风机高效运行，首先要了解风机的特性，本章将着重叙述风机的基本知识。
1．1 通风机的分类1．1．1 按气流运动方向分类1．1．离心通风机气流进入旋转的叶片通道，在离心力作用下气体被压缩并沿着半径方向流动。
2．2．轴流风机气流轴向进入风机叶轮后，在旋转叶片的流道中沿着轴线方向流动的通风机。
相对于离心通风机，轴流通风机具有流量大、体积小、压头低的特点，用于有灰尘和腐蚀性气体场合时需注意。
3．3．斜流式（混流式）通风机在通风机的叶轮中，气流的方向处于轴流式之间，近似沿锥流动，故可称为斜流式（混流式）通风机。
这种风机的压力系数比轴流式风机高，而流量系数比离心式风机高。
1．1．2 按压力分类1．1．低压离心通风机风机进口为标准大气条件，通风机全压P tF≤1kPa的离心通风机。
2．2．中压离心通风机风机进口为标准大气条件，通风机全压为1k Pa＜P tF＜3kPa的离心通风机。
3．3．高压离心通风机风机进口为标准大气条件，通风机全压为3k Pa＜P tF＜15kPa的离心通风机。
4．4．低压轴流通风机风机进口为标准大气条件，通风机全压为P tF≤0.5kPa的轴流通风机。
5．5．高压轴流通风机风机进口为标准大气条件，通风机全压为0.5k Pa＜P tF＜15kPa的轴流通风机。
1．1．3 按比例大小分类比转速是指要达到单位流量和压力所需的转速。
1．1．低比转速通风机（n s=11~30）2．2．中比转速通风机（n s=30~60）3．3．高比转速通风机（n s=60~81）1．1．41．1．4按用途分类按通风机的用途分类，可分为引风机、纺织风机、消防排烟风机等。
风机基础知识介绍课件
混流式风机
混流式风机是一种结合了离心式和轴 流式风机的通风 fan，通常由叶轮、 机壳、进风口和电机等部分组成。
混流式风机具有效率较高、风量适中、 噪音较低等优点。
混流式风机适用于需要中等风量和中 等距离送风的场所，如商场、办公楼 等。
罗茨风机
罗茨风机是一种容积式鼓风机， 利用两个或三个叶轮的转动来强
THANKS
感谢观看
贯流式风机结构与工作原理
叶轮
通常由多片弧形叶片组成，固定在轴上，通过电机驱动旋转。
工作原理
当叶轮旋转时，空气从进风口进入，在叶轮的挤压力和推力共同作用下实现气体输送。
04
风机的维护与保养
日常维护保养
01Biblioteka 0203每日检查
检查风机是否有异常声音、 振动或异味，检查轴承温 度和润滑情况，检查电机 电流和电压是否正常。
效率与比功率是衡量风机性能的重要 指标，效率越高、比功率越小，说明 风机的性能越好。
噪声参数
01
噪声参数是衡量风机运行时产生 的噪声大小的指标，通常用声压 级或声功率级来表示。
02
噪声参数是评价风机性能的重要 指标之一，也是评价风机对环境 影响的重要依据。
03
风机的结构与工作原理
离心式风机结构与工作原理
流量参数
流量参数是衡量风机输送气体量的重要指标，通常用体积流 量和质量流量来表示。体积流量是指单位时间内通过风机的 气体体积，而质量流量则是单位时间内通过风机的气体质量。
流量参数反映了风机的通风 speed，即通风 speed，也就是 风机的通风 speed，即风机的通风 speed。
功率参数
功率参数是衡量风机能耗的重要指标，通常用输入功率和 输出功率来表示。输入功率是指风机运行所需消耗的电能 或其他能源，而输出功率是指风机实际输送气体的功率。
风机常识
风机常识1、风机的设定进气状态是指大气压Pta=101325Pa，气体温度t0=20℃，气体密度p0=1.2kg/m3状态下的性能。
引风机的设定进气状态是指大气压力Pta=101325Pa，气体温度t0=200℃，气体密度p0=0.743kg/m3状态下的性能。
如果风机不是在设定的进气状态下的参数，根据性能表选取适当的风机。
2、离心风机的旋转方向有“顺”、“逆”两种，站在驱动轴（或电动机）端正视风机，叶轮按顺时针方向旋转的称为“顺”转风机（又称“右”转风机），叶轮按逆时针方向旋转的称为“逆”转风机（又称“左”转风机）。
“顺”或“逆”转风机的出风口角度可制成0℃、45℃、90℃、135℃、180℃、225℃、270℃等常用角度。
3、风机常用的传动方式用A、B、C、D、E、F五种代号表示：A-风机无附加轴承支承，叶轮与电机直联传动。
B-风机叶轮悬臂支承，带轮在两轴承之间的V型带传动。
C-风机叶轮悬臂支承，带轮在两轴承之外的V型带传动。
D-风机叶轮悬臂支承，联轴器传动。
E-风机叶轮双点支承，带轮在两轴承之外的V型带传动。
F-风机叶轮双点支承，联轴器传动。
另：有特殊的外转子电机传动方式：电机主轴固定，外壳与叶轮直联旋转。
4、性能换算表：表中：Q0 P0 N0 t0 p0 N0为风机设定状态下的流量、压力、转速、介质温度、介质密度和轴功率。
Q、P、N、t、P、N为风机实际使用状态下的流量、压力、转速、介质温度、介质密度和轴功率。
推荐产品：广州珠江风机CHL、CHLK、CHLF、CHLFT轻型卧式多级离心泵型号含义1、CHL 4-30 L S W S CCHL：轻型卧式多级离心泵4：额定流量m3/h30：级数X10L：螺纹S：三相（≤3kw为220/380V，＞3kw为380V），D：单相220VW：50Hz；L：60 HzS：304；L：316C：常温型；R：热水型：J：耐弱腐蚀机封；Y：耐油机封：Q：其它机封2、CHL K 4-30 L S W S CCHL：轻型卧式多级离心泵K：不锈钢空调专用泵4：额定流量m3/h30：级数X10L：螺纹S：三相（≤3kw为220/380V，＞3kw为380V），D：单相220VW：50Hz；L：60 HzS：304；L：316C：常温型；R：热水型：J：耐弱腐蚀机封；Y：耐油机封：Q：其它机封3、CHL F（T）4-30 L S W S CCHL：轻型卧式多级离心泵F：表示泵结构为节段式T：表示泵进、出水体为铸体，不锈钢略4：额定流量m3/h30：级数X10L：螺纹S：三相（≤3kw为220/380V，＞3kw为380V），D：单相220VW：50Hz；L：60 HzS：304；L：316C：常温型；R：热水型：J：耐弱腐蚀机封；Y：耐油机封：Q：其它机封推荐产品：杭州南方特种泵Z、JXJ系列摆线针轮减速机型号说明。
安全及风机基础知识
安全及风机基础知识安全是指在各种工作和生活活动中不受到危险、伤害或损失的状态。
在使用风机和了解风机基础知识时，安全意识和措施是非常重要的。
风机是一种将电能转变为机械能，并利用叶轮的旋转产生气流的设备。
在工业和商业领域，风机被广泛应用于通风、空调、通风设备和工艺流程等领域。
以下是关于风机的基础知识和安全注意事项。
1. 风机类型：风机可以分为离心风机和轴流风机两种类型。
离心风机叶轮通常面向风机的中心旋转，从而产生较高的压力。
轴流风机叶轮则沿着风机的轴线方向旋转，产生较大的风量。
2. 安装位置与固定：风机在安装时需要考虑其位置和固定方式。
风机通常安装在通风管道或设备上方，以便将空气或气体从一处移动到另一处。
在安装风机时，应确保其固定牢固，以免发生震动或脱落。
3. 能量供应：风机通常通过电力供应。
在进行维修、清洁或更换零部件时，必须先切断电源并确保风机处于停止状态。
在处理电气设备时，要注意遵守电气安全规定，以免触电事故发生。
4. 操作和维护：只有经过培训和授权的人员才能操作风机。
在操作风机时，必须穿戴适当的个人防护装备，如安全帽、护目镜、手套和耳塞。
定期检查风机的运行状态和维护零部件的状况是保持风机正常运行的关键。
5. 清洁：风机在运行一段时间后会积累灰尘和其他杂质，这可能会降低风机的效率并增加噪音。
定期清洁风机的叶轮和外壳，可以提高其性能和寿命。
6. 风机操作警示：风机在运行时可能会产生高速旋转的叶轮和气流。
在操作风机时，应将身体和衣物远离旋转部件，并避免将手指、工具或其他物体伸入风机中。
避免接触高温或高压部件，以防止烧伤或其他伤害。
7. 故障与紧急停止：如果发现风机有异常噪音、震动或其他故障，应立即停止风机并排查问题。
如果风机发生严重故障、起火或其他紧急情况，应立即切断电源，并按照事先制定的应急预案进行处置。
总之，在使用和了解风机基础知识时，安全意识和措施是非常重要的。
只有遵守操作规程和安全规定，才能预防事故的发生并保护自己和他人的安全。
风机基本知识介绍
轴向和径向
D
悬 臂 转 子 不 平 衡
典型的频谱
相位关系
悬臂转子不平衡在轴向和径向都会引起较大 1X 振动。 轴向相位稳定，而径向相位会有变化。
悬臂式转子可产生较大的轴向振动，轴向振动有时甚至超过 径向振动。
两支承处轴向振动相位接近。
往往是力不平衡和偶不平衡同时出现。
4 转子不平衡量的评定方法
平衡试重的估算
MX 0 mt (10 ~ 15) r ( n 3000) 2
其中: m- 试重, g; M- 转子质量, kg; r- 试重安装半径, mm
40
n- 机器平衡转速, rpm; X- 初始振幅值, um;
②. 影响系数平衡方法介绍 (续)
影响系数法原理及作图计算
X 2 X1 X 0
4、转子的组装：按拆卸过程的相反顺序进行。 4.1所要拆卸的设备应完全断电，确保即使误操作也不会启 动风机； 4.2起吊转子组时，应保持其轴向水平，以防止碰坏油封或 其它件； 4.3拆卸组合件时，应事先作好标记，装配时，应按标记进 行装配； 4.4拆装过程中，禁止用钢丝绳直接套在主轴或其它部件上 起吊。
通常水平方向的幅值大于垂直方向的幅值，但通常不应超过 两倍。 同一设备的两个轴承处相位接近。 水平方向和垂直方向的相位相差接近90度。
B
径向
3 不 平 衡 类 型 与 其 故 障 特 征
力 偶 不 平 衡
典型的频谱
相位关系
同频占主导，相位稳定。振幅按转速平方增大。需进行双平面 动平衡。 偶不平衡在机器两端支承处均产生振动，有时一侧比另一侧大
种，如图。β2不同，通风机的性能也不同。
风机基础知识
B
C
D
E
悬臂支承， 悬臂支承， 悬臂支承， 双支承，
皮带轮在 皮带轮在 联轴器传 皮带轮在
轴承中间 轴承外侧 动
外侧
F
双支承， 联轴器传 动
5、轴流风机一般结构：
一般轴流式通风机的结构如图示。叶轮安装在圆筒形机壳中，当叶轮旋 转的时候，空气由集流器进入叶轮，在叶片的作用下，空气压力增加，并接 近于沿轴向流动，由排出口排出。
即： P Pj Pd
式中:
P —— 气体的全压 Pj —— 气体的静压 Pd —— 气体的动压
通风机全压、静压、动压的测定
2、风量Q：
风机在单位时间内所输送的流体量，通常用体积流量Q 表示，单位为m3/s，m3/h。
严格地讲, 风机的流量特指风机进口处的流量。
Q1=3600F1×V1 Q2=3600F2×V2
4、功率的测定： 见教材
4、效率η ：
为通风机的有效功率与轴功率之比。即：
Ne NS
Ne Ni
Ni Ns
i.m
5、转速n:
风机轴每分钟的转数，通常用n 表示，单位为r/min。
二、通风机的性能曲线
通风机的性能曲线和水泵一样，主要有三条，即：
P— Q 全压曲线， N— Q 功率曲线， η— Q 效率曲线。
圆筒形：叶轮进口处会形成涡流区，直接从大气进气时效 果更差。
圆锥形：好于圆筒形，但它太短，效果不佳。
弧 形：好于前两种（实际使用较为广泛）。
锥弧形：最佳，高效风机基本上都采用此种集流器。
集流器与叶轮的配合，以套口间隙形式为好。而对 口间隙形式一般较少采用。
集流器
扩压环
2、叶轮：
叶轮是通风机的 主要部件，它的尺寸 和几何形状对通风机 的性能有着重大的影 响。离心式通风机的 叶轮由前盘、后盘、 叶片和轮毂组成。
风机相关基础知识
21
蜗壳的外形： 阿基米德螺旋线。
蜗壳出口扩压器: 因为气流从蜗壳流出时向
叶轮旋转方向偏斜，所以 扩压器一般做成向叶轮一 边扩大， 其扩散角θ通常为6°～8°
22
离心风机的蜗壳出口处有舌状结构，一般称作蜗舌。蜗舌 可以防止气体在机壳内循环流动。 蜗舌的组成； 1、尖舌；用于高效率的风机，风机的噪音一般比较大。 2、深舌；大多用于低转速的风机。 3、短舌；大多用于高转速的风机。 4、平舌；用于低效率的风机，风机噪音小。
13
14
EXH flow
叶轮 叶轮是风机的主要部件，叶轮由叶片、连接和固定叶片的前盘
和后盘、轮毂组成。
轮毂
后盘
连接和固定 叶片的前盘
15
EXH flow
为了使叶片表面有合理的速度分布， 一般采用曲线型叶片，如等厚度圆弧叶 片。叶轮通常都有盖盘，以增加叶轮的 强度和减少叶片与机壳间的气体泄漏。 叶片与盖盘的联接采用焊接。焊接叶轮 的重量较轻，流道光滑。后盘与轮毂采 用铆接连接。低、中压小型离心风机的 叶轮也有采用铝合金铸造的。以保证有 足够的强度。鼓风机叶片的前盘一般做 成锥形或曲线锥形，与气体的流动方向 是一样的，有利于减小阻力，提高风机 效率。
一、锅炉用风机
锅炉用风机根据锅炉的 规格可选用离心式或轴流式 。又按它的作用分为锅炉风 机—向锅炉内输送空气；锅 炉引风机把锅炉内的烟气抽 走。
二、通风换气用风机
这类风机一般是供工厂 及各种建筑物通风换气及采 暖通风用，要求压力不高， 但噪声要求要低，可采用离 心式或轴流式风机。
28
三、工业炉（化铁炉、锻工炉 、冶金炉等）用风机
排出气体。当活塞开始自极上端位置向下移动时，工作室的 容积逐渐扩大，室内压力降低，气体顶开吸气阀，进入活塞 所让出的空间，直至活塞移动到极下端为止，此过程为风机 的吸气过程。当活塞从下端开始向上端移动时，充满风机的 气体受挤压，将吸气阀关闭，并打开排气阀而排出，此过程 称为风机的排气过程。活塞不断往复运动， 风机的吸气与排气过程就连续不断地 交替进行。
蜗壳的外形： 阿基米德螺旋线。
蜗壳出口扩压器: 因为气流从蜗壳流出时向
叶轮旋转方向偏斜，所以 扩压器一般做成向叶轮一 边扩大， 其扩散角θ通常为6°～8°
22
离心风机的蜗壳出口处有舌状结构，一般称作蜗舌。蜗舌 可以防止气体在机壳内循环流动。 蜗舌的组成； 1、尖舌；用于高效率的风机，风机的噪音一般比较大。 2、深舌；大多用于低转速的风机。 3、短舌；大多用于高转速的风机。 4、平舌；用于低效率的风机，风机噪音小。
13
14
EXH flow
叶轮 叶轮是风机的主要部件，叶轮由叶片、连接和固定叶片的前盘
和后盘、轮毂组成。
轮毂
后盘
连接和固定 叶片的前盘
15
EXH flow
为了使叶片表面有合理的速度分布， 一般采用曲线型叶片，如等厚度圆弧叶 片。叶轮通常都有盖盘，以增加叶轮的 强度和减少叶片与机壳间的气体泄漏。 叶片与盖盘的联接采用焊接。焊接叶轮 的重量较轻，流道光滑。后盘与轮毂采 用铆接连接。低、中压小型离心风机的 叶轮也有采用铝合金铸造的。以保证有 足够的强度。鼓风机叶片的前盘一般做 成锥形或曲线锥形，与气体的流动方向 是一样的，有利于减小阻力，提高风机 效率。
一、锅炉用风机
锅炉用风机根据锅炉的 规格可选用离心式或轴流式 。又按它的作用分为锅炉风 机—向锅炉内输送空气；锅 炉引风机把锅炉内的烟气抽 走。
二、通风换气用风机
这类风机一般是供工厂 及各种建筑物通风换气及采 暖通风用，要求压力不高， 但噪声要求要低，可采用离 心式或轴流式风机。
28
三、工业炉（化铁炉、锻工炉 、冶金炉等）用风机
排出气体。当活塞开始自极上端位置向下移动时，工作室的 容积逐渐扩大，室内压力降低，气体顶开吸气阀，进入活塞 所让出的空间，直至活塞移动到极下端为止，此过程为风机 的吸气过程。当活塞从下端开始向上端移动时，充满风机的 气体受挤压，将吸气阀关闭，并打开排气阀而排出，此过程 称为风机的排气过程。活塞不断往复运动， 风机的吸气与排气过程就连续不断地 交替进行。
风机基础知识简要
风机基础知识简要风机是用于输送气体的机械，从能量观点看，它是把原动机的机械能转变为气体能量的一种机械。
而风机是对气体压缩和气体输送机械的习惯性简称。
风机的定义简单来说，风机是依靠输入的机械能，提高气体压力并排送气体的机械。
风机的原理把气体作为不可压缩流体处理，利用高低压来控制气体流量、流向。
风机分类：按压力分类：风机主要参数及结构简介风机主要技术参数的概念：1)压力：离心通风机的压力指压升（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。
2)流量：单位时间内流过风机的气体容积的量,又称风量。
常用Q 来表示,常用单位是；m3/s、m3/min、m3/h（秒、分、小时）。
(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”）。
一般风机流量的计算用风机出风口面积A与风机出风口处的风速来计算表示为：3)转速：风机转子旋转速度。
常以n来表示、其单位用r/min(r表示转速，min表示分钟)。
4)功率：驱动风机所需要的功率。
常以N来表示、其单位用KW。
一般我们常用的风机由于压力温度变化较小，所以可不考虑气体由于温度、压力变化所产生的密度变化，可以按照标准状态下空气密度：1.2kg/m3来做计算。
5)压力1，静压Pst：在平直流道中运动的气体于某一截面垂直作用于壁面的压力。
通常为测得值。
在某些离心风机样本里也被称为真空度。
动压Pd：该截面上气体流动速度所产生的平均压力Pd=ρv2/2。
全压Pt：同一截面上气体静压、动压之和称为气体全压，风机进出口气体全压之差称为风机全压，即：Pt=Pst+Pt。
静压比：在管道设计的水力计算中，要考虑管道的阻力损失，管道中风速越大，阻力损失就越大，能量衰减的越快，所以对于风机来讲，静压比是个非常重要的量值，表示为η=Pst/Pt。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风机常识一、风机的分类：1、根据气流方向分类：离心风机：气流轴向进入叶轮后通过叶轮的旋转沿径向流动。
轴流风机：气流轴向进入叶轮后近似在圆柱表面沿轴向流动。
混（斜）流风机：子午加速式，气流方向介于离心式与轴流式之间，近似沿锥面流动。
2、根据叶片形式分类：a)前倾(分单吸、双吸，适用压力1000Pa以下)b)后倾（分单片、翼截式，又分单吸、双吸，适用压力1000Pa以上）c)轴流（铁扇叶、螺旋浆式）d)斜流、混流3、根据压力形式分类：低压、中压、高压4、根据传动形式：2、传动方式：A、直接式（内转子、外转子、电机直接、连轴器）B、皮带式（普通、连坐轴承、水冷式、油冷式）风机根据使用场所及用途可分为：锅炉、冷却、防爆、防腐、船舶、纺织、隧道、排尘、一般工业用通风、空调风机等。
二、离心风机的分类：离心风机有中高压离心风机与中低压离心风机，根据其叶片型式不同分前倾、径向和后倾几种。
三、风机的组成轴流风机主要由风壳、叶轮、电机组成；离心风机主要由蜗壳、叶轮、进风口（导流器）、电机、传动组、角框组成。
配件有减震器、皮带轮、皮带、出口法兰、皮带护罩等。
其中：轴的村质为45#钢。
角框的角铁或镀锌板制作；轴承：小负荷风机采用含油滚珠轴承（UKP系列）、功率较大风机采用带座轴承（机座）或双列滚柱轴承。
叶轮、蜗壳：一般采用镀锌板或热扎板制作，特殊情况（输送腐蚀性气体）采用不锈钢、玻璃钢或PVC制作。
风机座：采用槽钢或角铁制作。
皮带轮、皮带、电机为外购品。
采用的镀锌板的含锌量在Z22以上。
热扎板制作后需经除锈和喷涂处理。
镀锌板制作之特点：外形美观，不易生锈，制作后不必经其它后处理，无电焊等操作，工作效率高，成本较高。
在潮湿等室处场所，表面可喷环氧树脂漆做防护处理。
热扎板特点：成本低、经喷涂后外形亦较美观，但经电焊等作业，如未处理好，在焊缝等地方容易生锈断开，使用寿命较镀锌板短。
四、主要性能参数简介要了解风机的性能，必须正确掌握通风机的主要性能参数的含义。
1、通风机进口标准状况：它是指通风机进口处空气的压力为一个大气压（760 mmHg），温度为20℃，相对湿度为80%的气体，空气密度为1.2Kg/cm。
2、风量：风量是指在单位时间内流动的空气量。
如果没有分流和漏风，则该参数在整个过程中为一常数。
采用公式制度时，其单位一般用m3/h（立方米/小时）亦有m3/min（立方米/分种）和m3/s （立方米/秒钟）。
风量（Q）：单位:1立方米/秒(CMS)=60立方米/分钟(CMM)=3600立方米/小时(CMH)1立方英尺/分钟(CFM)=1.7CMH 1立方升/秒（L/S）=3.6m3/h。
3、静压、动压和全压在离心风机中，空气先进入叶轮的中央区，然后在离心的推动下，空气将流到叶轮的外缘，然后气流通过叶片到达蜗壳内，将一部分动压转化为静压，并通过出口排出。
在管道中，不可压缩性流体的运动服从伯努力原理，即除去摩擦耗损和在风管变载面处所形成的涡流的耗损外，流体所具有的三种形式的能量，即总能、势能、动能的总和将保持恒定。
全压（Pt）是指其静压和动压之和。
静压（Ps）是指单位表面面积上承受各个方向上的力，它与速度的力无关。
动压（Pd）是指风机出口载面上气体动能所代表的压力。
在空调机组中，经常提到一个“机外余压”或“出口余压”的概念，它是指空调箱的整体静压，在转换为风机的静压时，应考虑到空调箱的机内阻力损失这一数值。
此时的风机全压=空调箱机内阻力损失+机外余压+风机的动压切记不可将机外余压直接当作风机的静压来处理。
压力单位为Pa，亦有mmAq（毫米水柱），1mmAq约等于9.8Pa，计算时，可近似以10Pa计算。
1英寸水柱（inAq）=25.4mmAq值得注意的是:在运行管网中通风机进口前的风管为吸风段，出口后的风管为送风段。
吸风段静压为负值，送风段静压为正值。
而动压总是为正值。
全压为二者的代数和 (Pt=Ps+Pd)。
Pd=ρV2/2 （Pd为动压，ρ为运行状态下的空气密度一般用1.2，V为计算管路相应部位的风速）4、风机的转速：通风机的转速表示叶轮每秒钟的旋转速度，习惯上用n表示，单位为r/min（rpm）。
5、轴功率和安装功率：每个图中的功率曲线都代表风机的实际消耗功率即轴功率，单位是KW（千瓦）或HP（马力），在匹配电机功率时，要避免电机过热，必须计算传动损耗，以及系统可能出现的阻力变化引起风机的实际消耗功率增高。
这些损耗一般约束在15%～20%。
所以决定电机的安装功率，需将风机的实际消耗功率乘以1.2（安全系数）。
计算值在临界点时，应选用有余裕的电机，在使用中可避免出现电机超载而烧毁。
双联风机的电机选配：查出风机的轴功率PW，乘以2.15后*1.2的安全系数后选用市售电机规格。
1HP=0.746KW6、离心风机噪声：声级(噪音)的测量是在离风口1米处，与其轴线成45度角的方向上用A声级计来进行检测，单位为dB（A）。
声压级（LpS）转换成功率级（LwS），只需在LpS上增加7db就可以了。
噪声随叶轮速度的增加而增加，经验表明，对于类似的风机来说，噪声的增加通常伴随着速度的提高和效率的降低。
这就是说，尽量采用那些大直径叶轮但转速慢，运行平稳的风机，使风机的工作点落在高效率区域。
7、风机效率：效率是风机性能的一个重要指标，可通过以下公式计算。
风量(CMM)*压力(MMAQ) 风量(CMM)*全压(MMAQ)(n%)效率= ————————————轴功率(KW)= ———————————K(6120)*轴功率(KW) K(6120)* (n%)全压效率以上，压力若为全压，则效率为全压效率；压力为静压，则为静压效率。
8、传动方式：风机传动方式，有以下几种：（1）A型传动：电机直联式，即风轮直接装在电机轴上。
（2）B型传动：皮带轮装在两个轴承中间，叶轮悬臂安装。
（3）C型传动：叶轮装在轴的一侧，皮带轮在轴的另一侧。
（4）D型传动：叶轮悬臂安装在轴的一侧，并以联轴器传动。
（5）E型传动：皮带轮悬臂安装，叶轮安装在两个轴承之间，皮带轮悬臂安装。
（6）F型传动：叶轮装在两轴承中间，并以联轴器传动。
在实际使用中，我们常用的为A 型传动、C型传动、E型传动。
A型传动的风机，可适用于尺寸安装空间小的情况。
但由于电机的转速固定，风机参数无法调节。
C型传动是皮带轮式的，多为单吸风机排气时使用，其优点是风机可调节，空气介质不经过传动组件，如轴承、皮带轮、皮带，可保证配件的使用寿命。
高温、除尘等风机一般使用C型。
E型传动做为皮带轮式带动，同样具备调整的功能，双吸风机多使用此传动方式，作为送风用。
单吸风机亦有使用此传动方式，安装尺寸比较小。
缺点是轴承维修比较困难且不能使用于高温及有灰尘的情况下。
9、震动值要求：6.3m/s (5.6m/s、4.0m/s、3.2m/s、2.5m/s)10、风管尺寸、安装：风管(分低、中、高三种风速)实际使用大小和风速(风速需视具体承载物确定)有联系(V=Q/N)，风管的材料选择也与风速、风压有一定关联。
四、风机选型：如何从已知参数选择一台最适用风机，是每个业务员所必需知道。
通常情况下，客户会开出一台风机的风量Qm3/h（CMH）与压力P (Pa)，从公司的型录上的性能曲线表上，我们可以选出一个最佳的型号，该参数的交叉点尽量在性能曲线的高效率区。
从所选出的型号的性能曲线表上，从对应的各曲线，我们可知道风机的轴功率N，在选配电机时我们要用到它；另外还可查到该风机的动压Pa、噪音dB（A）、转速n、风速V等参数。
只需知道风机的风量与压力这二个参数，就可定出一台风机的型号，从而查到其它参数。
亦可从风机的选型软件上选出所需风机的型号。
1、对已知风量和压力的情况下，还必须了解使用场所工作环境（如普通、高温、防爆、防腐等），空气介质、用途以及大气压力（海拔高度）等。
，以判断选用何种风机（轴承形式、材质不一）。
2、一般情况下，送风选用双吸风机，排风选用单吸风机（另外还要看进风口是否接管道，如不接管道用双进风，接管道用单进风），箱型风机既可做排风也可做送风用。
3、了解使用场所再根据压力与风量的比例的高低选择使用前倾或者后倾风机。
4、目前市场上选用皮带传动式的风机居多，其优点是：可调节性强，在系统设计有偏差时可通过调整转速来达到实际使用的目的，缺点是：价格较直联式的高，且空间比较大。
直联风机具有使用简单，空间小的优点，缺点是工作范围小，无法调整。
5、产品型录的性能曲线表上，使风量与压力的交叉点尽量落于高效率区（即出口风速一般在10～12m/s之间），确认出一个最佳的型号。
从该型号的性能表上，我们可以查到该风机的轴功率、动压、噪音、转速、风速等参数。
6、有时为了经济上的考虑，我们亦选用比最佳效率小一号的风机，因为该风机只需加大一点电机功率就可使用，而在体积和价格上都占有优势。
但建议使用风速以不超过15M/S为宜，否则风机容易出现不稳定的工作状态，如震动、噪声大等。
7、离心风机基本参考选型： Q（CMH）*10（单吸为*20）开平方根，再往上推两个型号（此为mm计叶轮尺寸，其它单位制叶轮按其换算）。
例如：Q=10000CMH则为10000*10（20）=100000（200000）开根号为316（447），型号为400（560），日本番号制（1#=150mm）则为2 1/2#（4#）、英寸制（1in=25.4mm）则为16-16（22-22）、国内标准制（1#=100mm）则为4#（5.6#）另风机电机功率可用风机效率公式换算。
五、皮带轮选配选配皮带轮主要根据以下公式计算：电机转速/风机转速=风机皮带轮/电机皮带轮（直径均为节圆径，以下同）目前主要选配有普通V带和高效窄V带两种，高效窄V带主要适用于功率较大的电机。
皮带轮外径=节圆径+2ha ha值A型为3.5B型为5C型为6步骤如下：1、先计算传动比i=电机转速/风机转速。
2、根据电机功率计算出电机侧带轮的直径和槽数。
3、带轮的直径乘以传动比可计算出风机的带轮直径。
六、风机定律当一个风机安装在系统中时，会因系统变化而在性能上形成有规律的变化，其遵循一定的规律变化，我们称之为风机定律。
简单的说，其主要有以下几点：1、风量与转速成正比Q1/Q2=N1/N22、压力与转速的平方培成正比P1/P2=（N1/N2）3、轴功率与转速的立方成正比Pw1/Pw2=（N1/N2）*当海拨高度不同时，其空气密度也不同。
在计算风机之Q、Pt时也不同，主要表现为压力差异不同，主要为空气密度与压力有比例。
如西藏地区空气密度为0.8，那与标准大气压地区压力比也为0.8:1，西藏为2000Pa标准则为1600Pa。
七、风机的安装与试车风机安装与试车详见保养手册。
A、安装：1、落地式、吊挂式（注意承受力、安装坚固） 2、减震：橡胶、弹簧3、位臵：至少距离墙面450～500mm，易于管理和维护（注意防风雨日晒等）。
